第36回優秀板金製品技能フェア

溶接品の部 全26作品

溶接316

技能賞

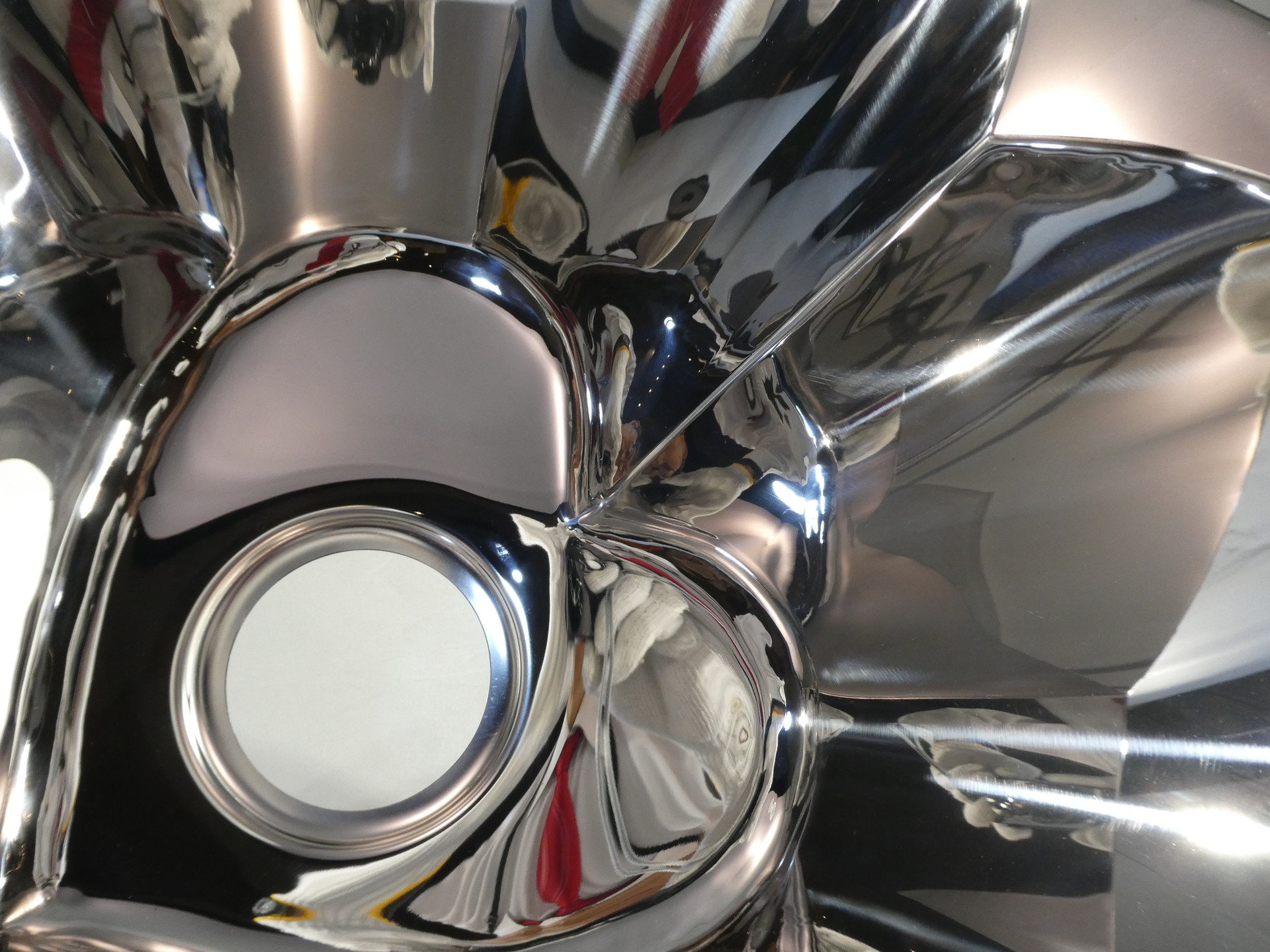

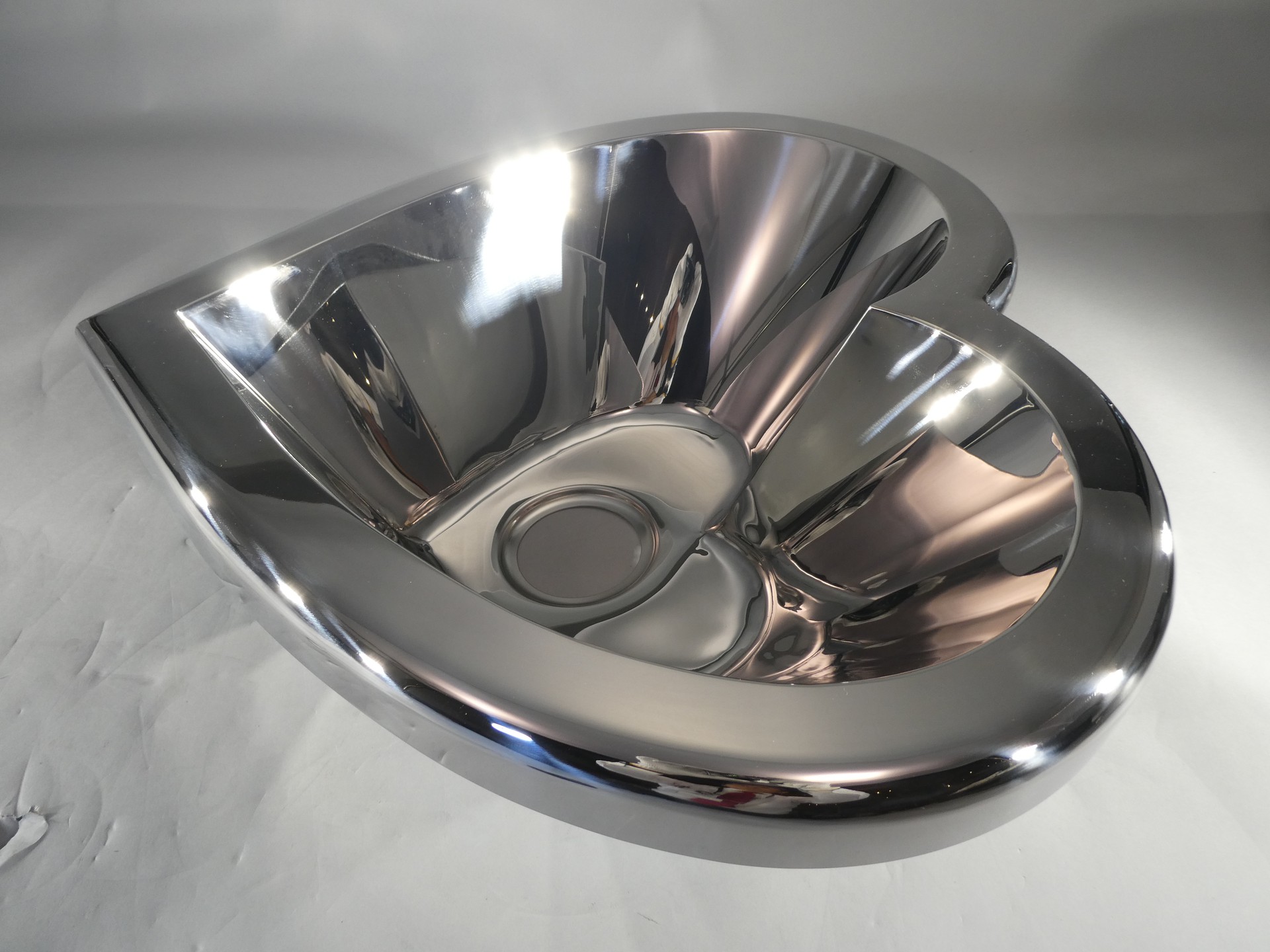

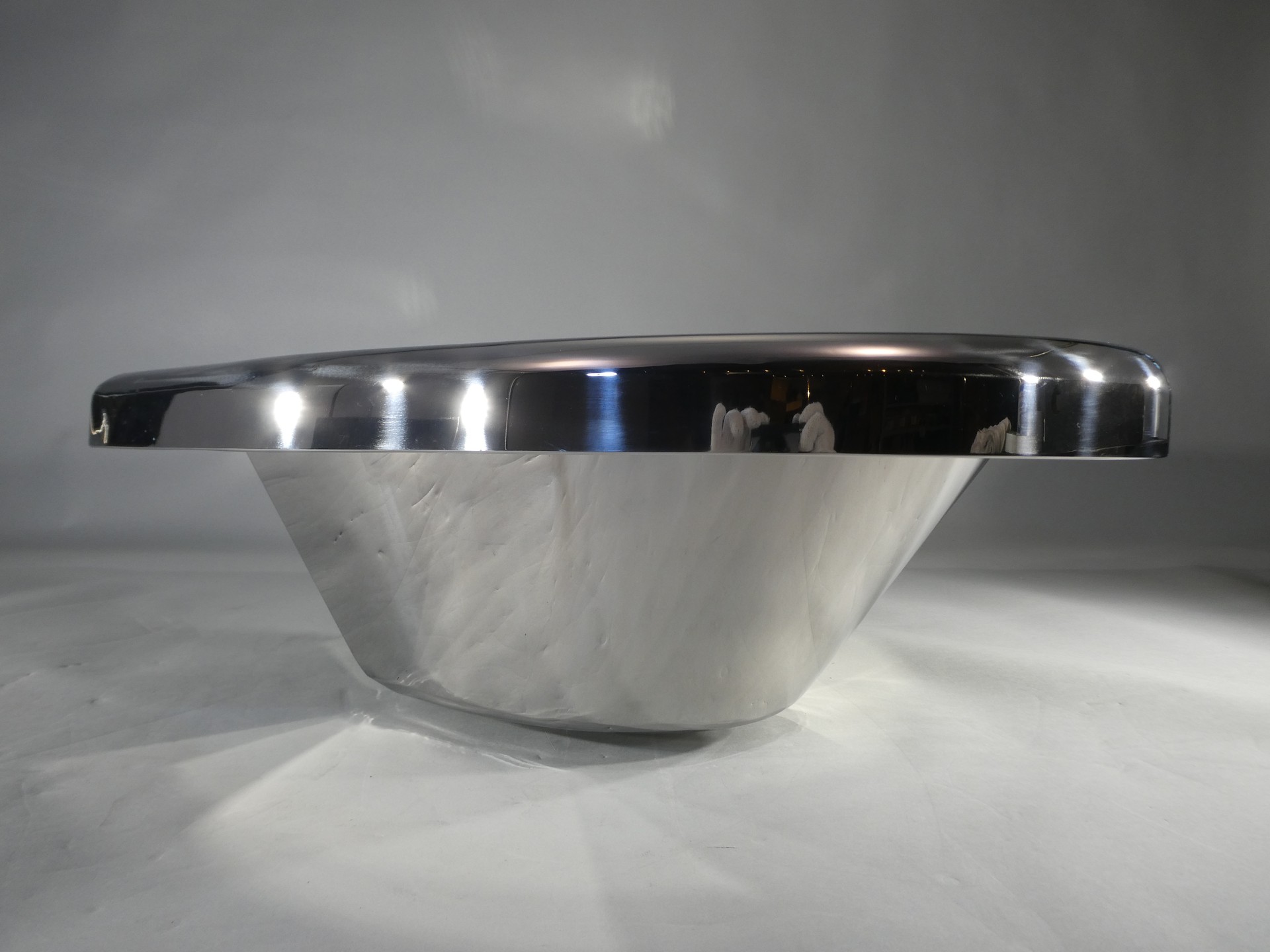

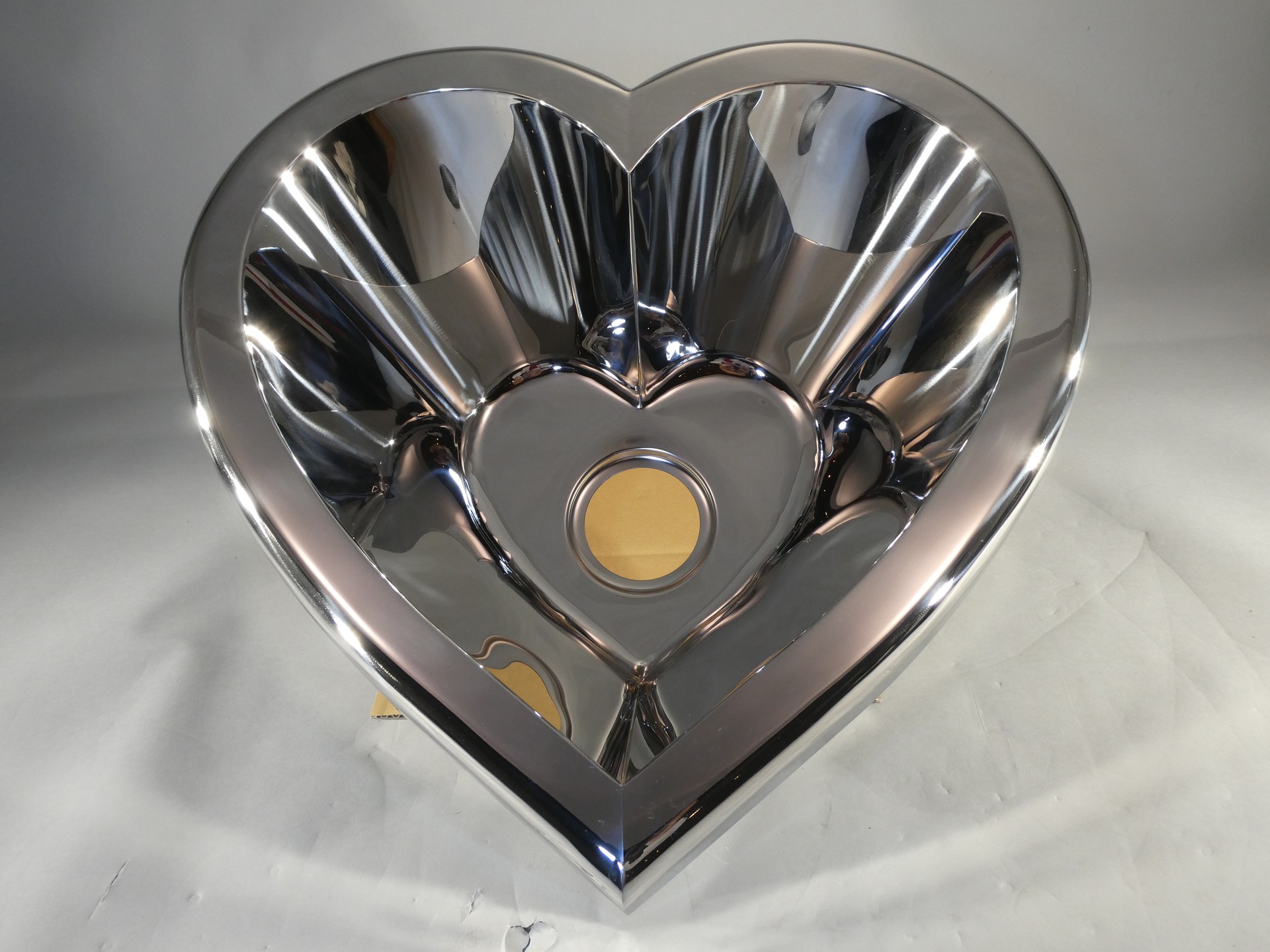

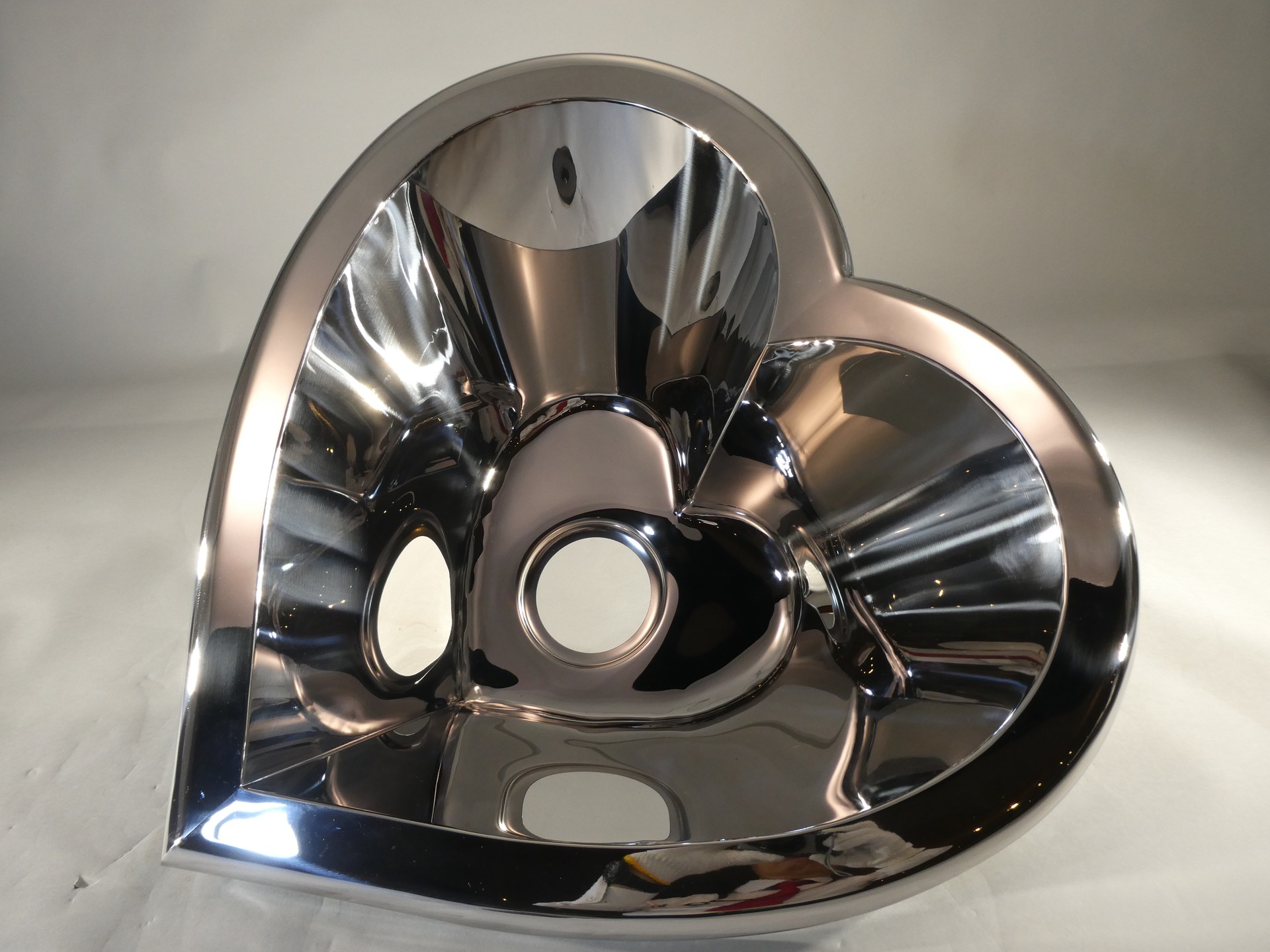

ハート型シンク

株式会社 ナダヨシ (福岡県)

  • サイズ: W630 × D603 × H200 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 1440 分

  • 加工時間: 2400 分/個

  • 加工数量: 2 個

  • 材質: SUS304

  • 板厚: 1.2 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • 展開

  • パンチレーザ加工

  • プレス加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

展開とシンクにしやすいハートの形を考えるのに苦労しました。3DCADでRにRを重ねていくのに苦労しました。通常はR20のセンターで分割するところを見栄えが良くなるように位置を5mmずらして溶接できるように展開しました。スリットの数や長さは試作を重ねる中で必要最小限になるように調整しました。

曲げや溶接個所を減らすために側板の展開を分割せず、1枚板での曲げとしました。突き曲げでハートのRを表現するため約1000回のあま曲げをしました。Rの大きな所はわざとブレーキで曲げずに溶接しながらなじませました。

溶接と両研なので裏波を出しすぎると研磨が大変になるので、ピンホールが出ない様にしっかり溶け込ませながら裏に出すぎない様に調整しました。溶接ビードの幅を均一にすることにより、歪が出にくいようにしました。複雑な形状のため、当てゲージが作成できないところを表現するのに苦労しました。

研磨工程では表裏どちらから見ても美しさを保てるように細心の注意を払って研磨しました。
