第36回優秀板金製品技能フェア
溶接品の部 全26作品
溶接317
溶接品の部 グランプリ

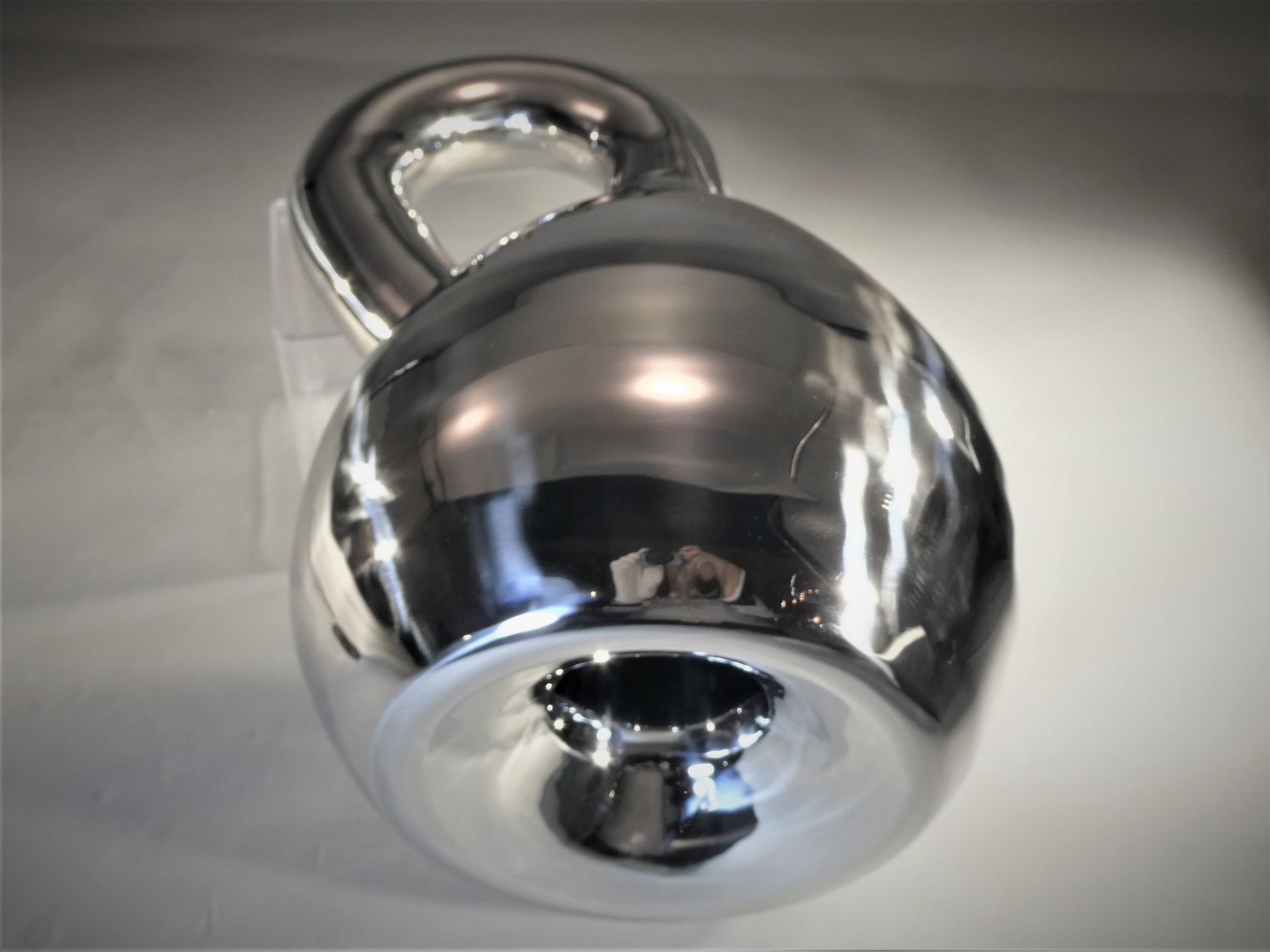

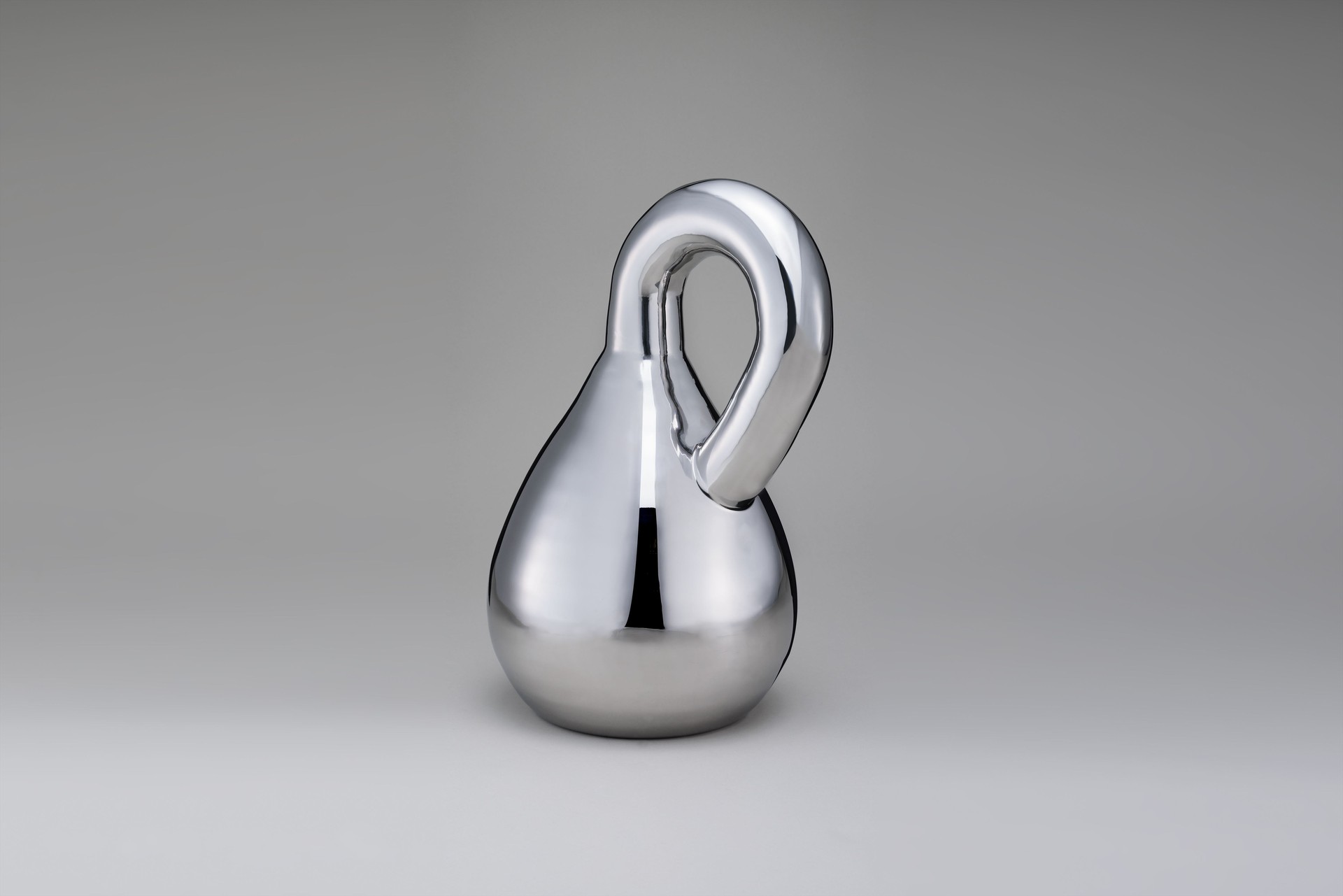

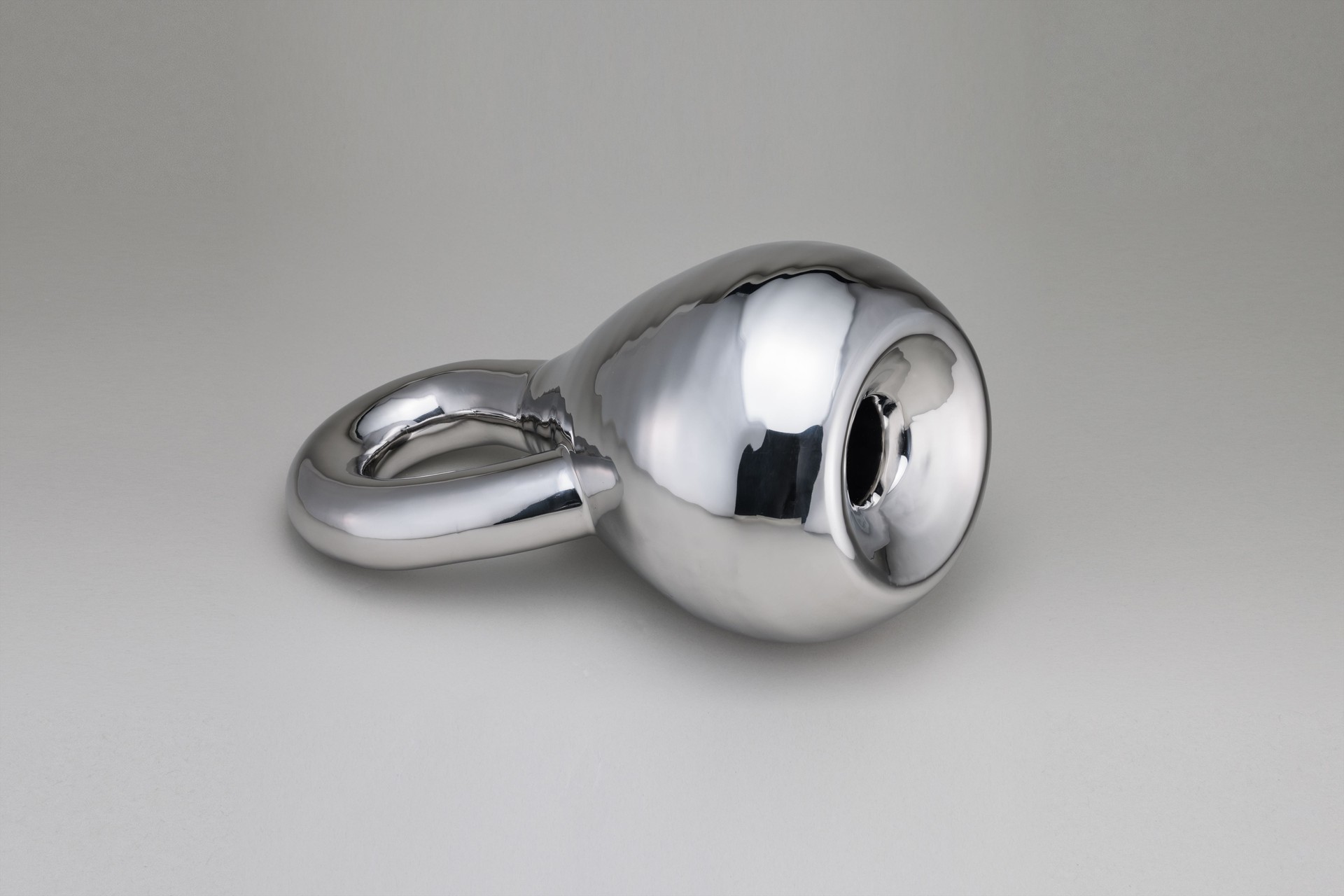

クラインの壺
シンエイメタルテック 株式会社 (佐賀県)
-
・サイズ: W300 × D300 × H470 mm
-
・精度: ± - mm
-
・プログラム時間: 240 分
-
・加工時間: 3150 分/個
-
・加工数量: 54 個
-
・材質: SUS304#400
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
プログラミング
ブランク
曲げ
溶接
仕上げ
アピールポイント
クラインの壺とは、内部と外部の区別のつかない局面です。
その滑らかな曲面を出すために試作を重ねて、より曲面に近付けるため微妙な寸法変更を行いパーツを出来る限り細分化しています。(パーツ数54点)
円錐曲げは微小な誤差を計算しながら繋ぎ目のズレが最小になる様に曲げています。
繋ぎ目を交互に溶接することで溶接による歪で最終的にパーツが合わなくなる事を防いでいます。
一番苦労して、時間を掛けたのはバフ仕上げで、繋ぎ目の段差を無くするために何度も丁寧にグラインダーを掛けて板厚の厚さも均一になる様に心掛けました。
曲面を如何に綺麗に出せるか改良を重ねて仕上げました。
