35th Precision Sheet Metal Technology Fair

Student's fabrication (19 entries)

360° Viewer

Students505

Student's Fabrication Silver Award

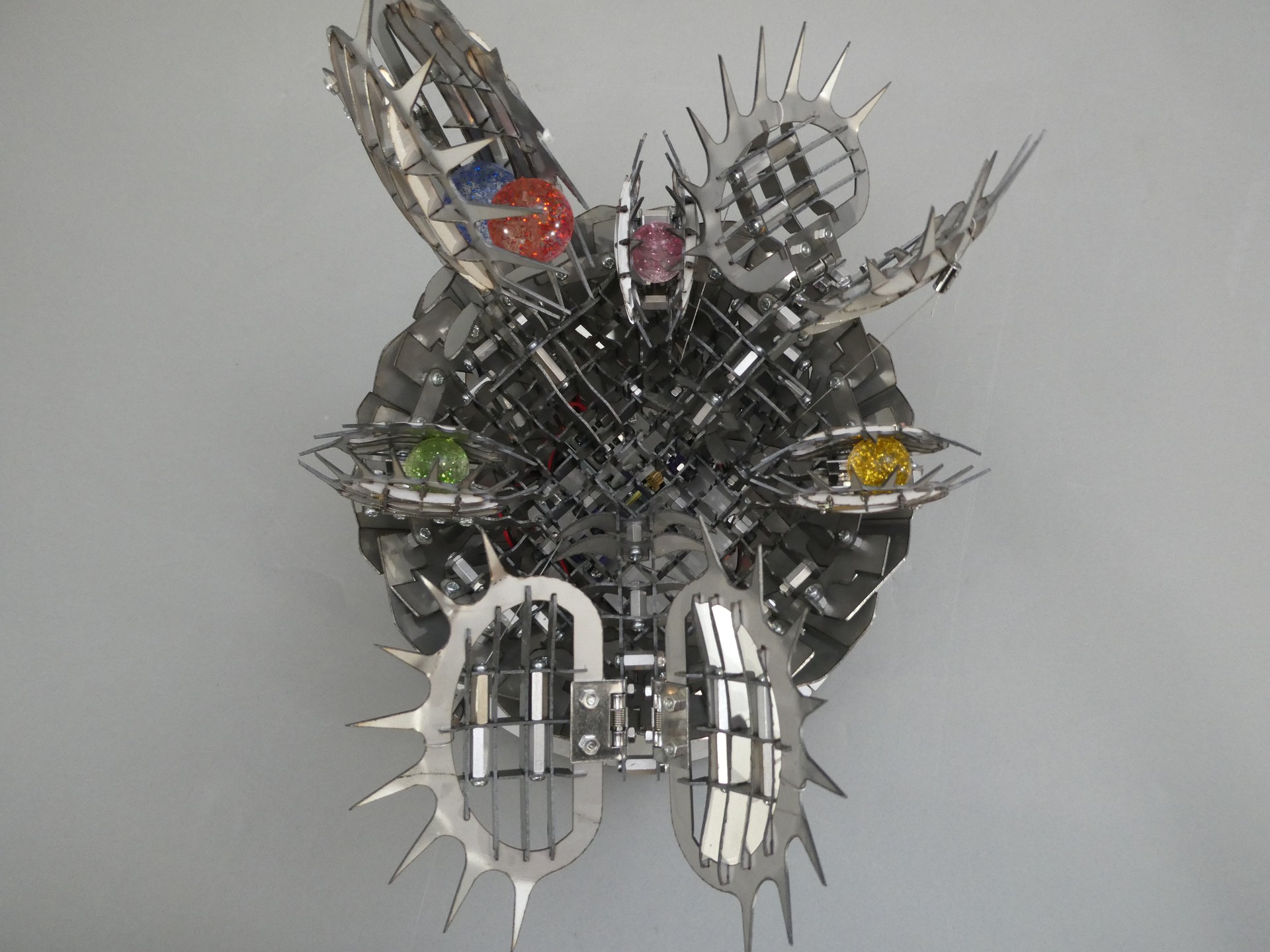

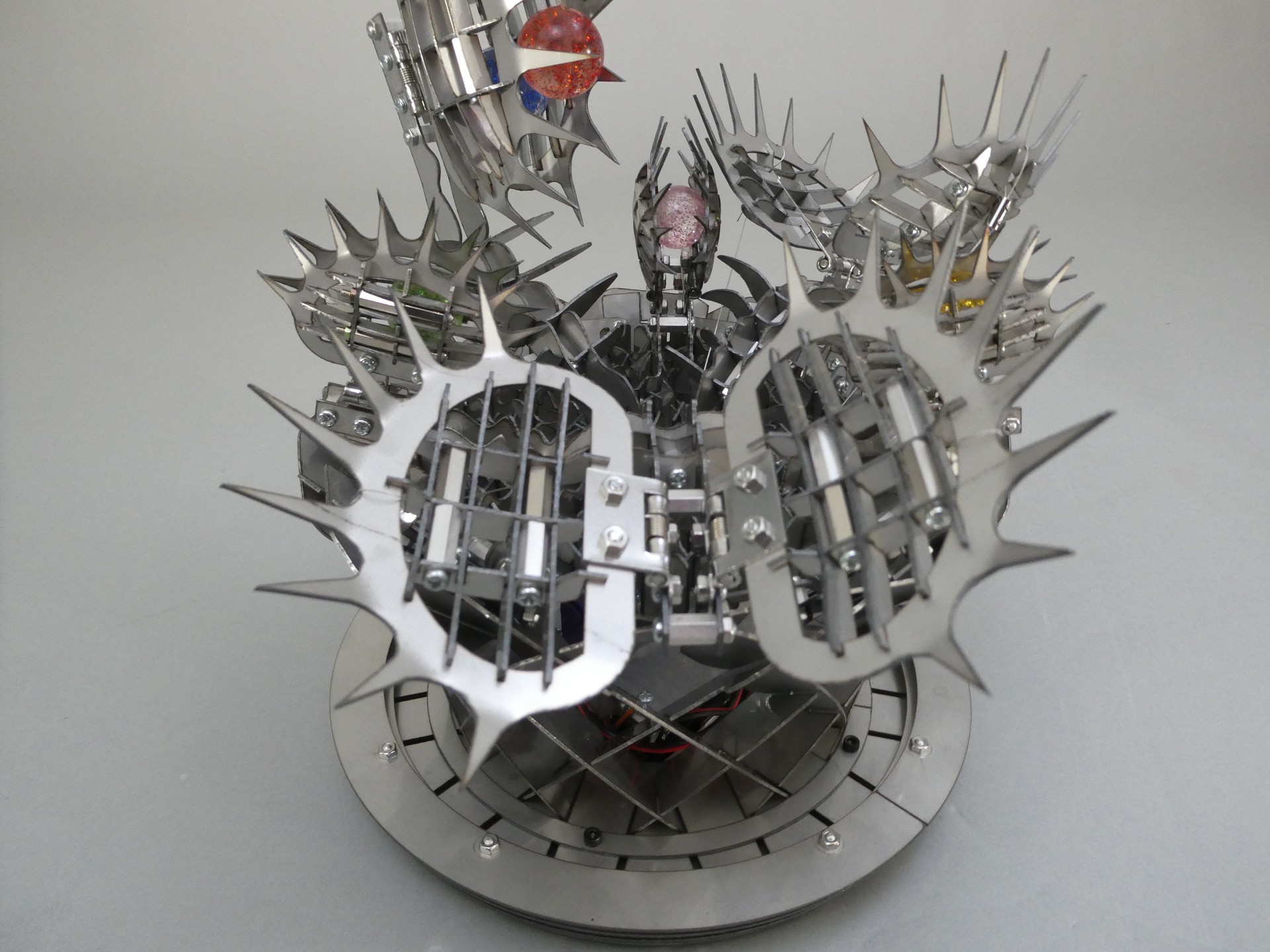

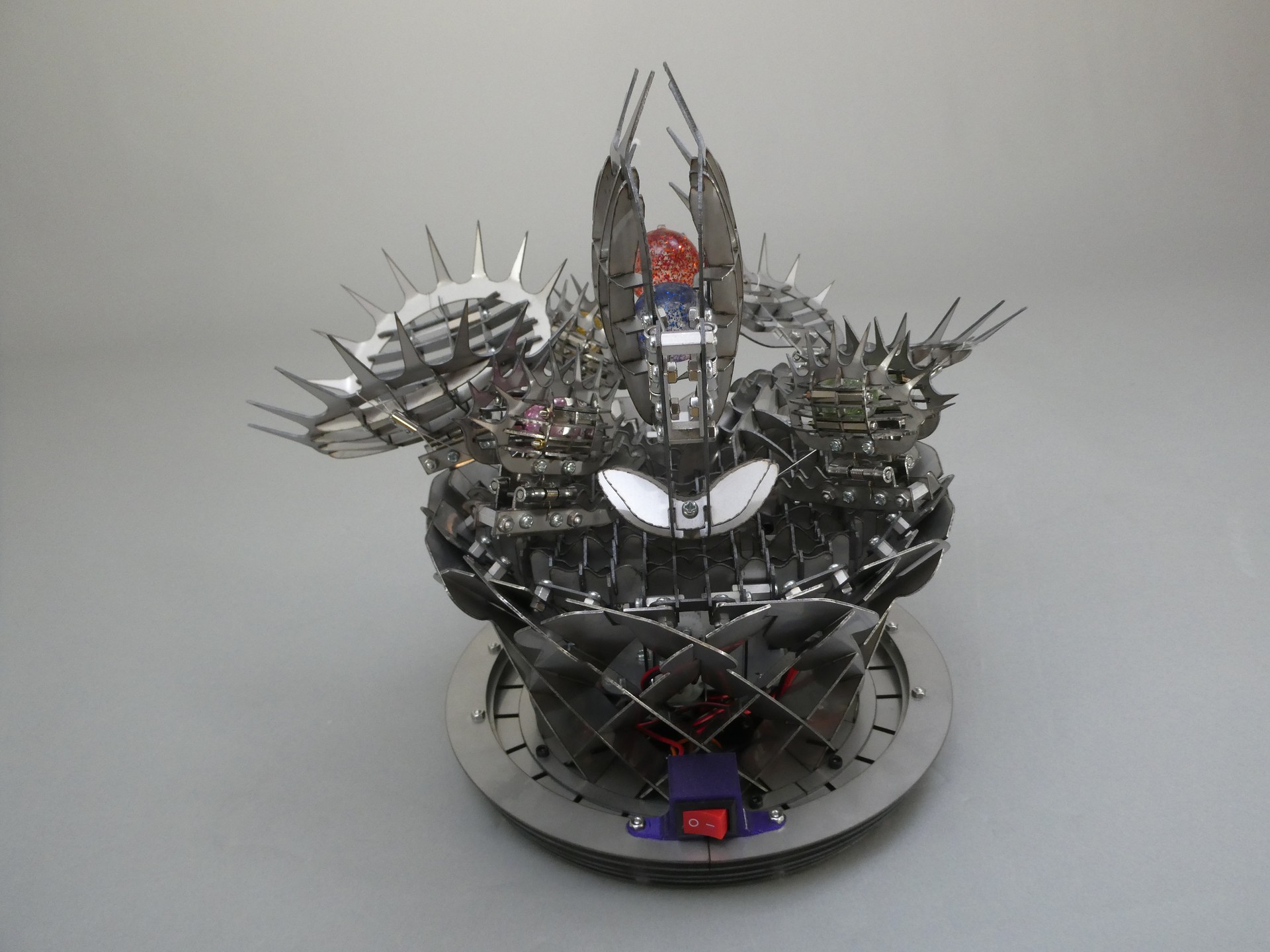

Venus Flytrap Crying Out Demonic Love

Mie University (Mie Pref. Japan)

  • ・Size: W310 x D280 x H280 mm

  • ・Accuracy: ± 0.01 mm

  • ・Programming time: 90 min

  • ・Processing time: 180 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Prototype

Process

  • Planning

  • 2D/3D Design

  • 試作

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • 駆動系部品加工

  • Assembly

Strengths

ハエトリグサの花言葉は「魔性の愛」であり，愛を叫ぶかの様に捕食する動作を表現した点

DCモーターを使用し，クランク機構によりワイヤーを介して捕虫器を引っ張る事で捕食動作を表現した．

クランクから伸びるワイヤーの向きを変え，それぞれの捕虫器が引っ張られるタイミングを若干ずらした．

これにより，風に揺られながら捕食している様に見せる事で，自然界の風景を再現できた．

電動部品を植木鉢の内部に収納し，細いワイヤーを使用する事で，ハエトリグサとしての見た目を損なわない様にした．

捕虫器が動くギミックが一目で分からない様にする事で，見る人の興味を少しでも惹けるのではと考えた．

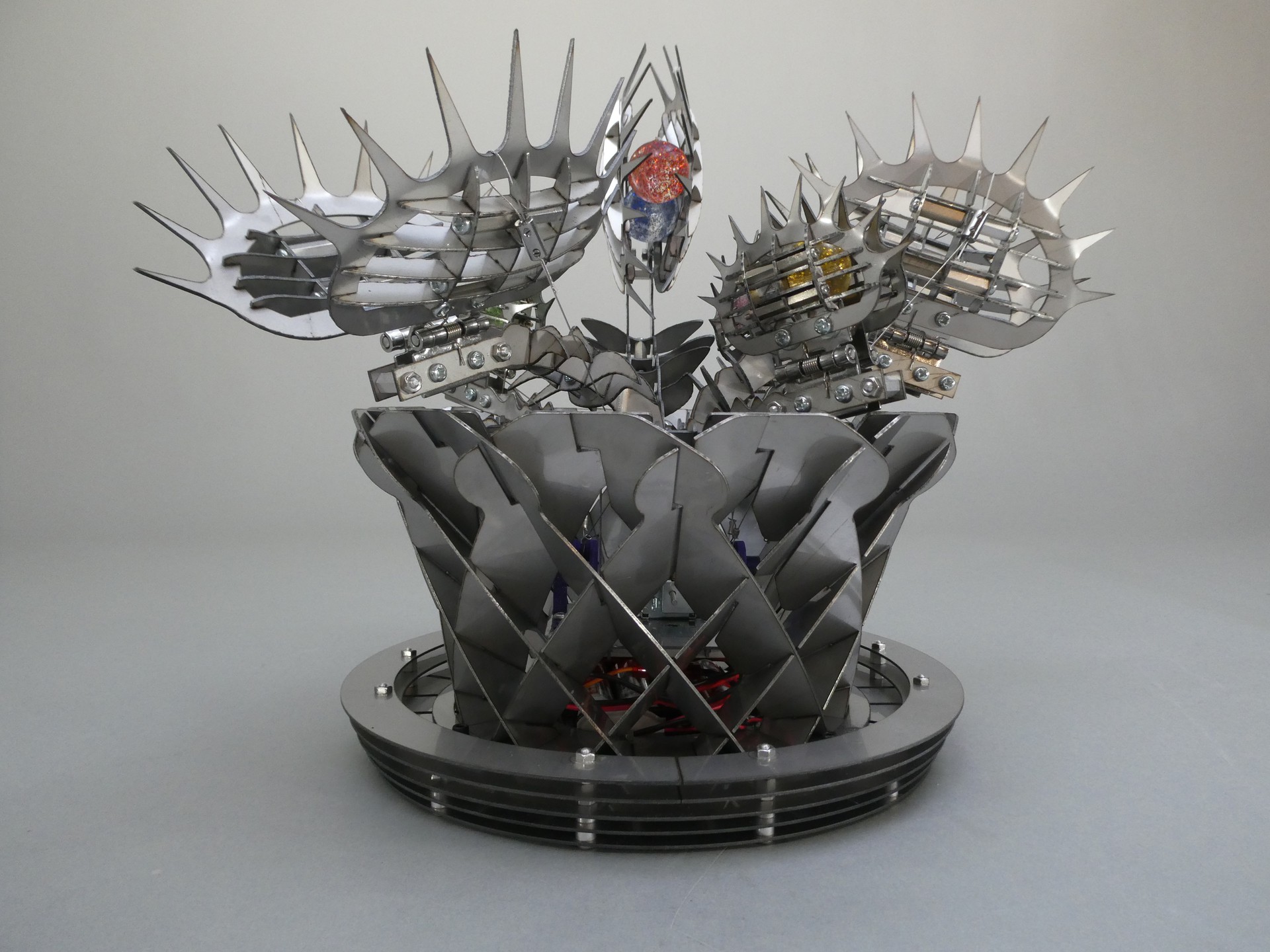

・植木鉢の組み方

板材に曲げ加工を行わずに組み上げるだけで，丸みを帯びた植木鉢を表現した．

締結部品が少ない事により，見た目もスタイリッシュに仕上がった．

鉢皿-植木鉢，植木鉢-土の間もほとんど締結部品を使用していない．

組み上げて引掛ける事でそれぞれを固定している．

  • Reasons for choosing the theme: 「多くの方々の興味を惹き，一目で印象付ける作品」をコンセプトに，「ハエトリグサ」を題材に選んだ．また，鋼板という無機質なもので植物を製作し，さらに捕食時の独特の動作を表現してみたいと思ったため．

  • Reasons for choosing the material: 教員から指定された材料が板厚1mmのSUS304であったため．また，塗装などの必要がなく，銀一色のメタリックな見た目に仕上がり，かっこいいと思ったため．

  • Most important points: 曲げ加工を行わずに板材のみの組合せで丸みを帯びた立体感を表現することに重点を置いた．また，組み付けることで板材が固定される構造とし，設計段階で組み付け順序，組み付け易さも考慮した．

  • Most difficult points: 植木鉢の構造．締結部品が少ない植木鉢の組み方の構想や試作に時間をかなり費やした．特に，植木鉢-鉢皿，植木鉢-土の間の組み付けのみの固定方法，組み方の構想には苦労した．

  • What I noticed when actually processed it from the drawing: ハエトリグサの捕虫器に生えている細く尖ったトゲの一部分が，レーザ切断により図面形状とわずかに差が生じたが，溶落ちはほとんど発生せず，鋭利な形状に加工できていたので良かった．
