Parts046

Technical Encouragement Award

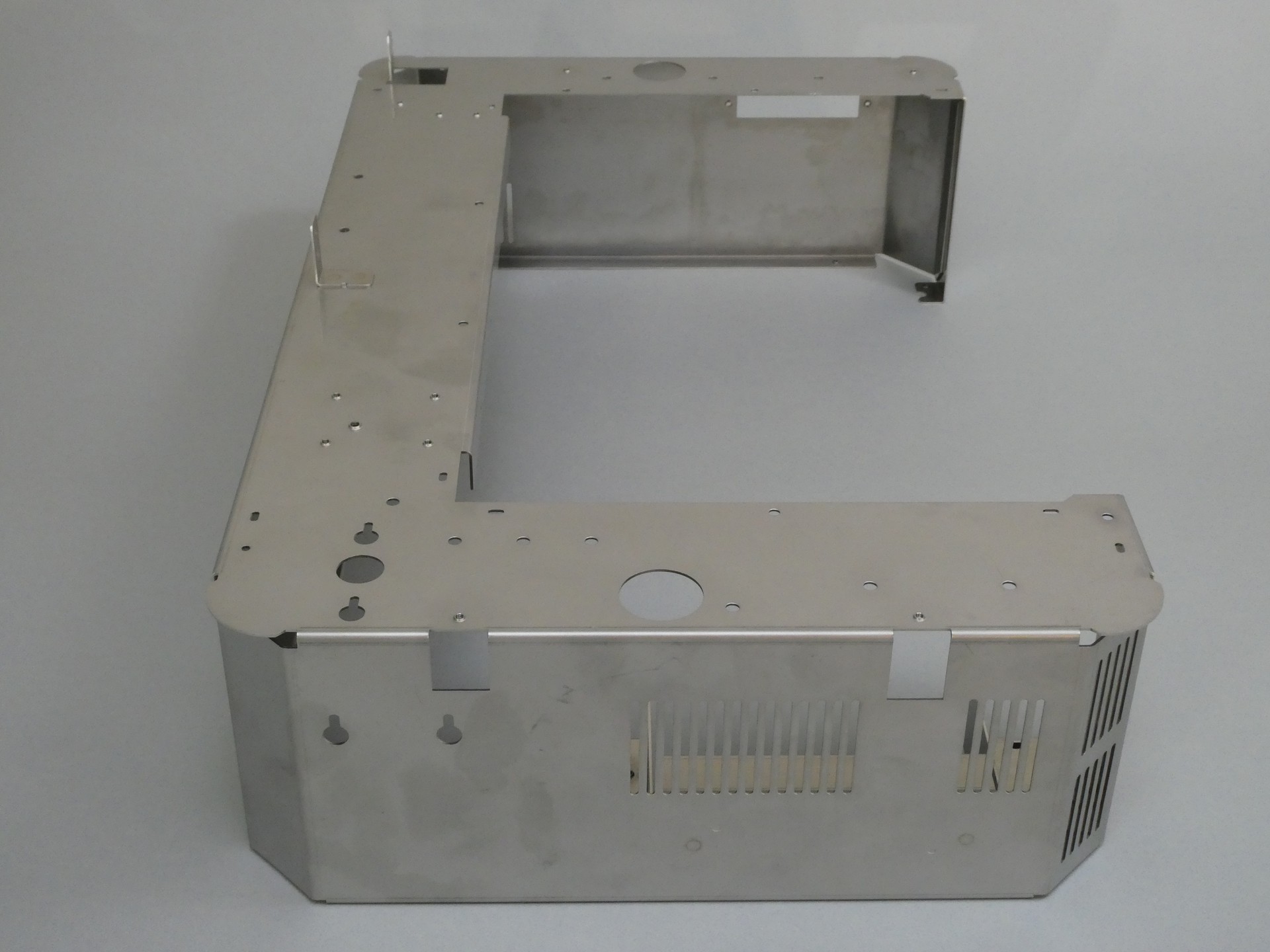

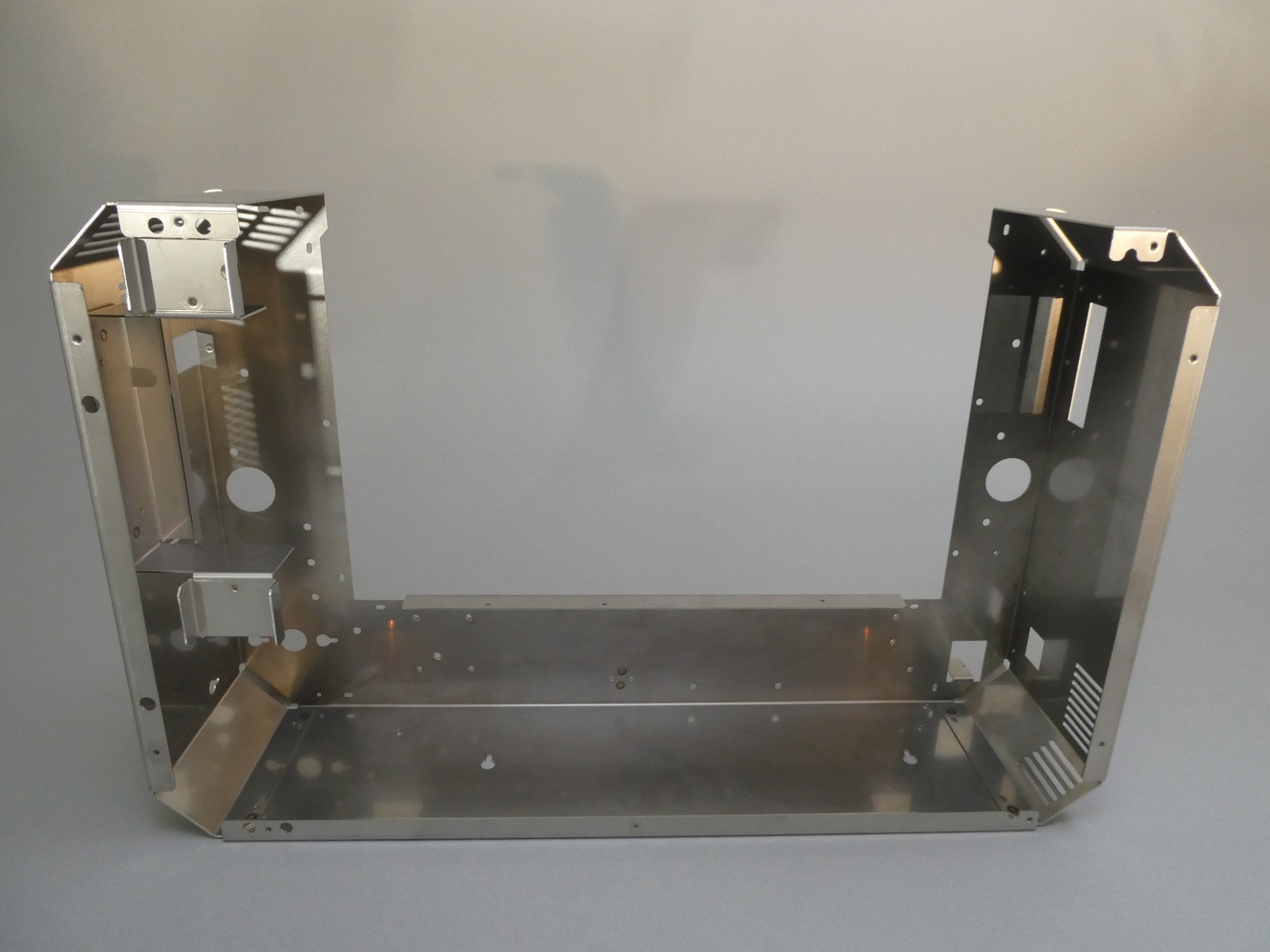

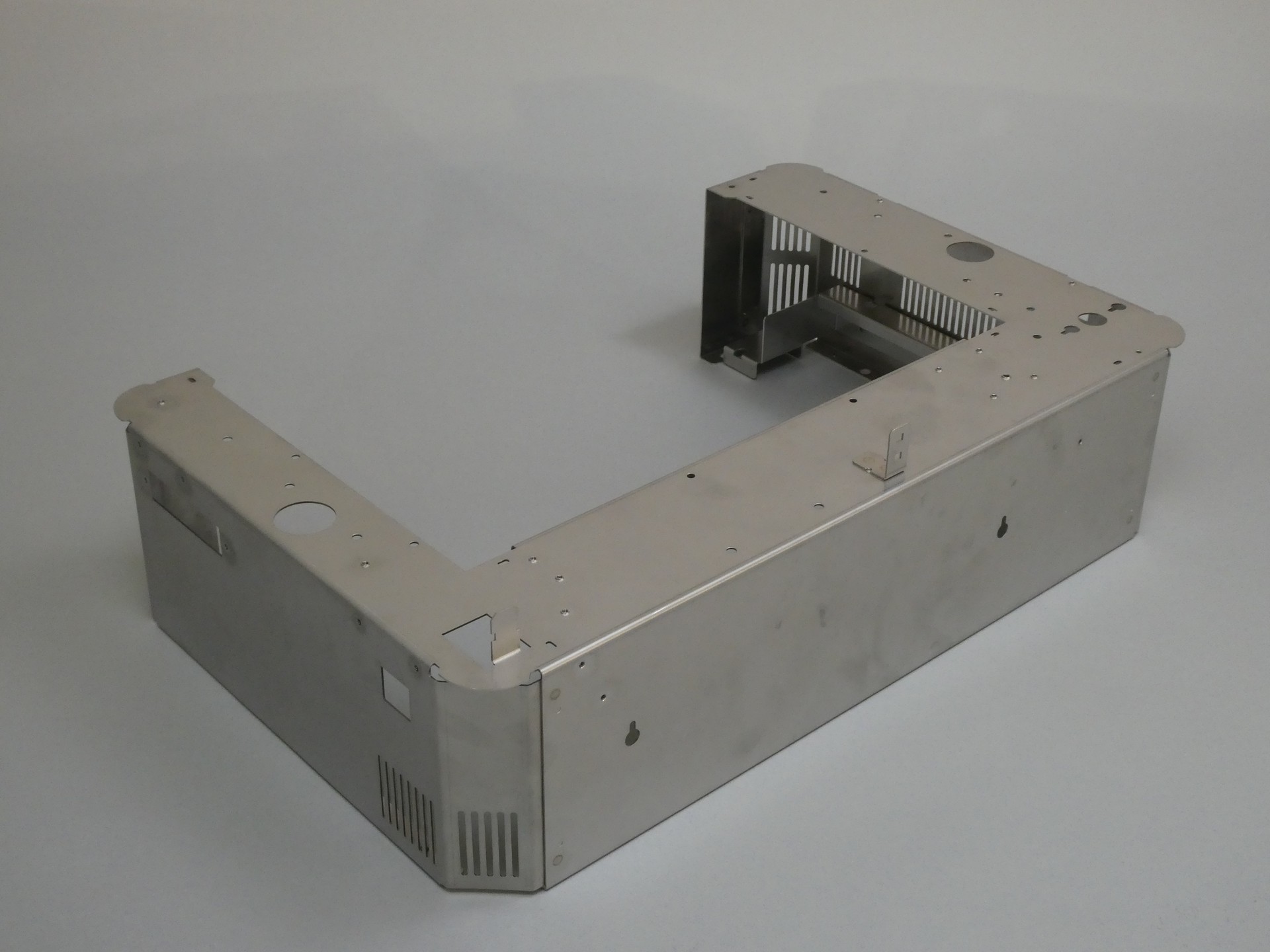

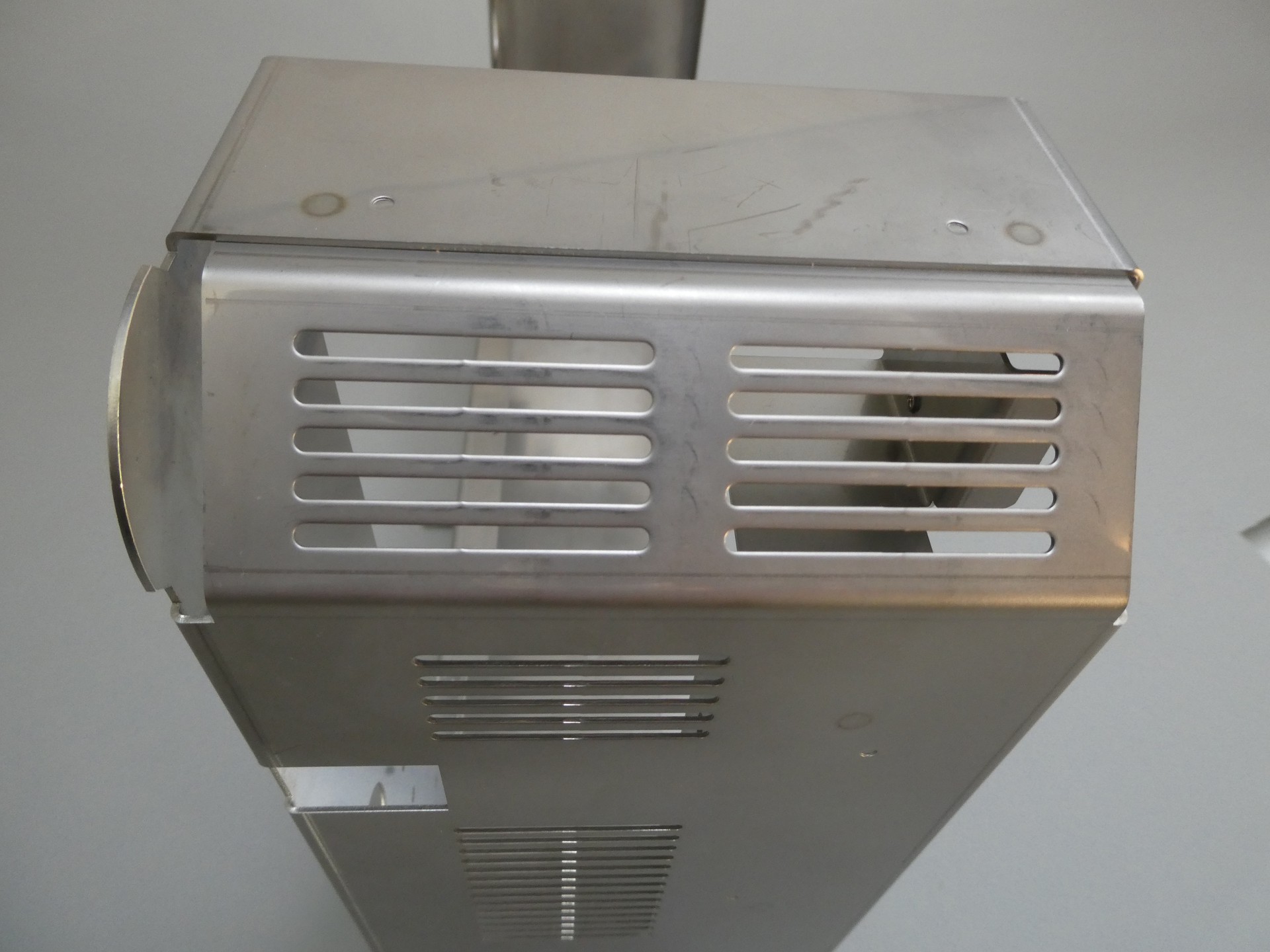

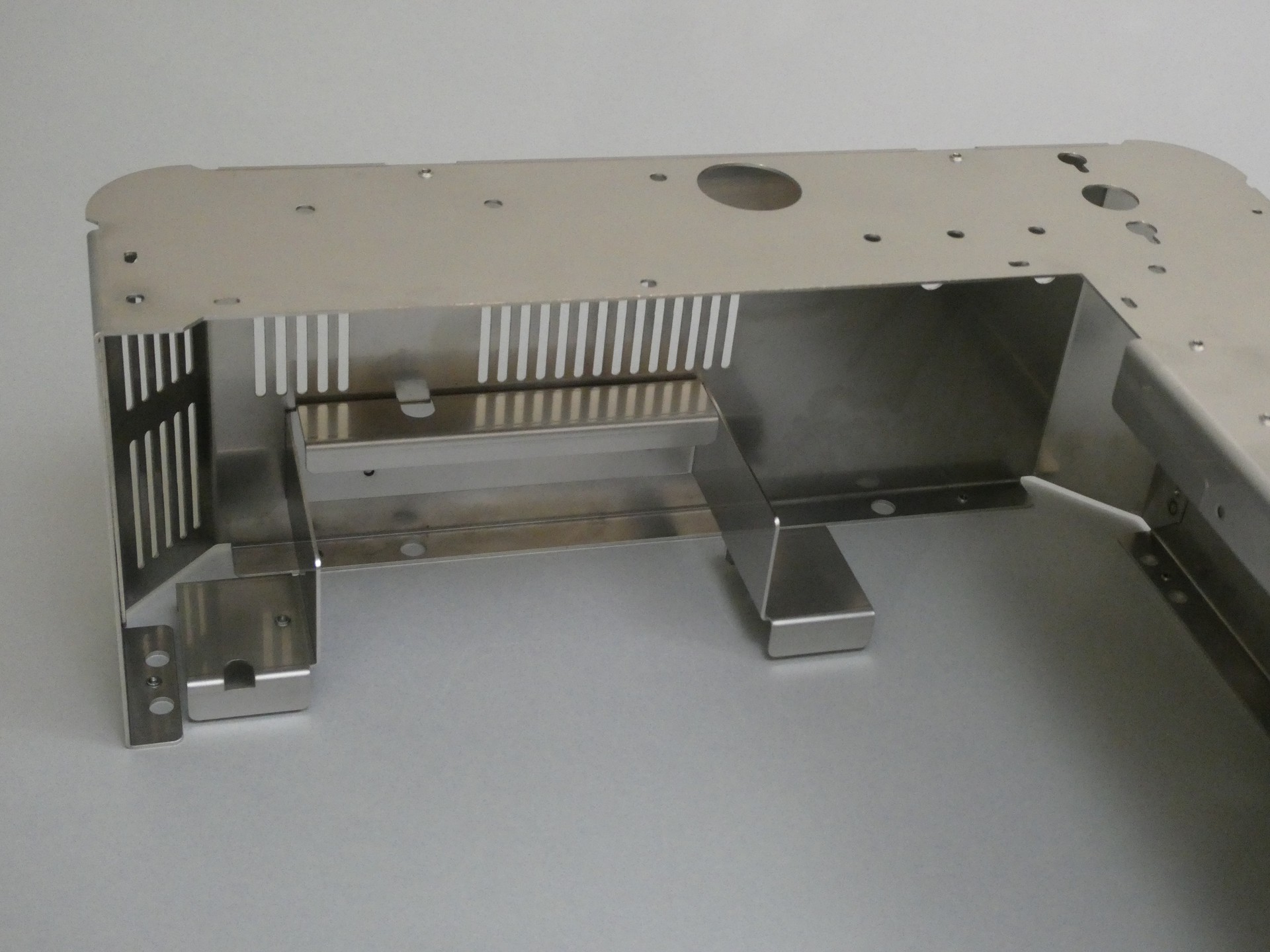

Frame and cover for inspection device

OHSIMA Co.,Ltd (Hyogo Pref. Japan)

  • ・Size: W532 x D340 x H131 mm

  • ・Accuracy: ± 0.15 mm

  • ・Programming time: 45 min

  • ・Processing time: 25 min/quantity

  • ・Quantity: 50

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Production work

Process

  • CAD/CAM

  • Programming

  • Unfolding

  • Punch & Laser

  • Tapping

  • Bending

  • Spot Welding

Strengths

1枚のシートからの展開で、立ち上がり四隅みをダボにて位置決めしてスポット溶接加工した製品です。

最終的にフランジのバーリングピッチが60㎜±0.15㎜の精度要求あった。

精度に絡む隅の、それぞれ６工程の曲げ角度がスポット溶接面を介して左右とも揃わなければ精度不良となるので加工の難易度が高い製品です。
