35th Precision Sheet Metal Technology Fair

Sheet metal parts (64 entries)

360° Viewer

Parts047

Technical Encouragement Award

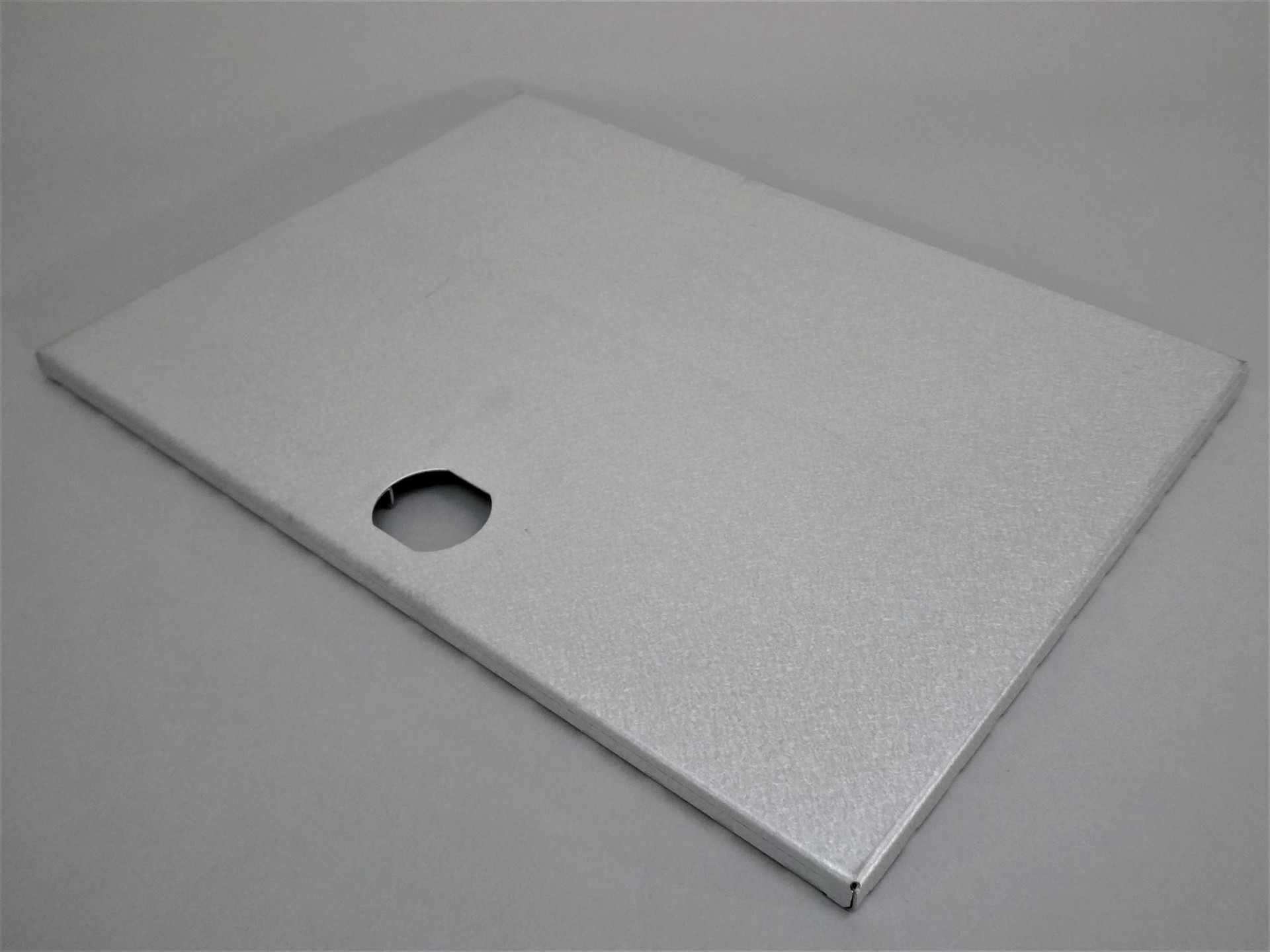

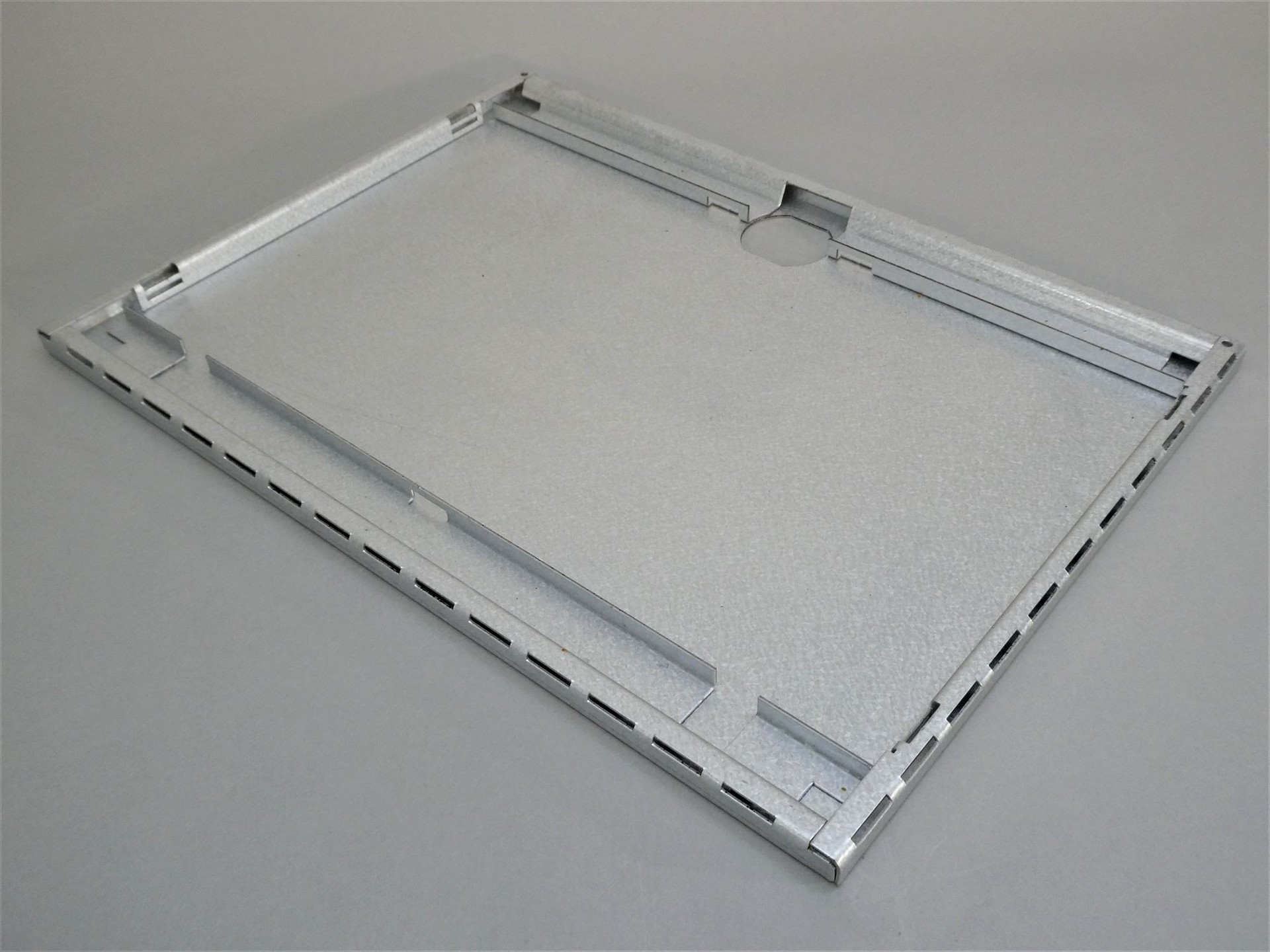

Novastar门板／Novastar panel

  • ・Size: W732 x D519.2 x H15.5 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 2 min

  • ・Processing time: 2 min/quantity

  • ・Quantity: -

  • ・Material: SGCC

  • ・Thickness: 1.5 mm

  • ・Type: Production work

Process

  • 設計

  • CAD/CAM

  • パンチング

  • ベンディング

Strengths

该内容会影响到评审结果，请尽可能详细填写加工的方法和使用的加工技巧。（时间缩短、成本降低、品质提
高等）。如果需要通过图纸说明加工技术等，请另行提供相关资料、三维图、图纸等，无法在下栏中充分填写
时，可以另外附加资料进行说明。
三维图用SheetWorks软件展开，展开的尺寸要求严格，各边折弯的配合非常完美。在折弯过程中，小边用
EG6013折，拍平用大吨位折弯机HDS1303NT来加工。

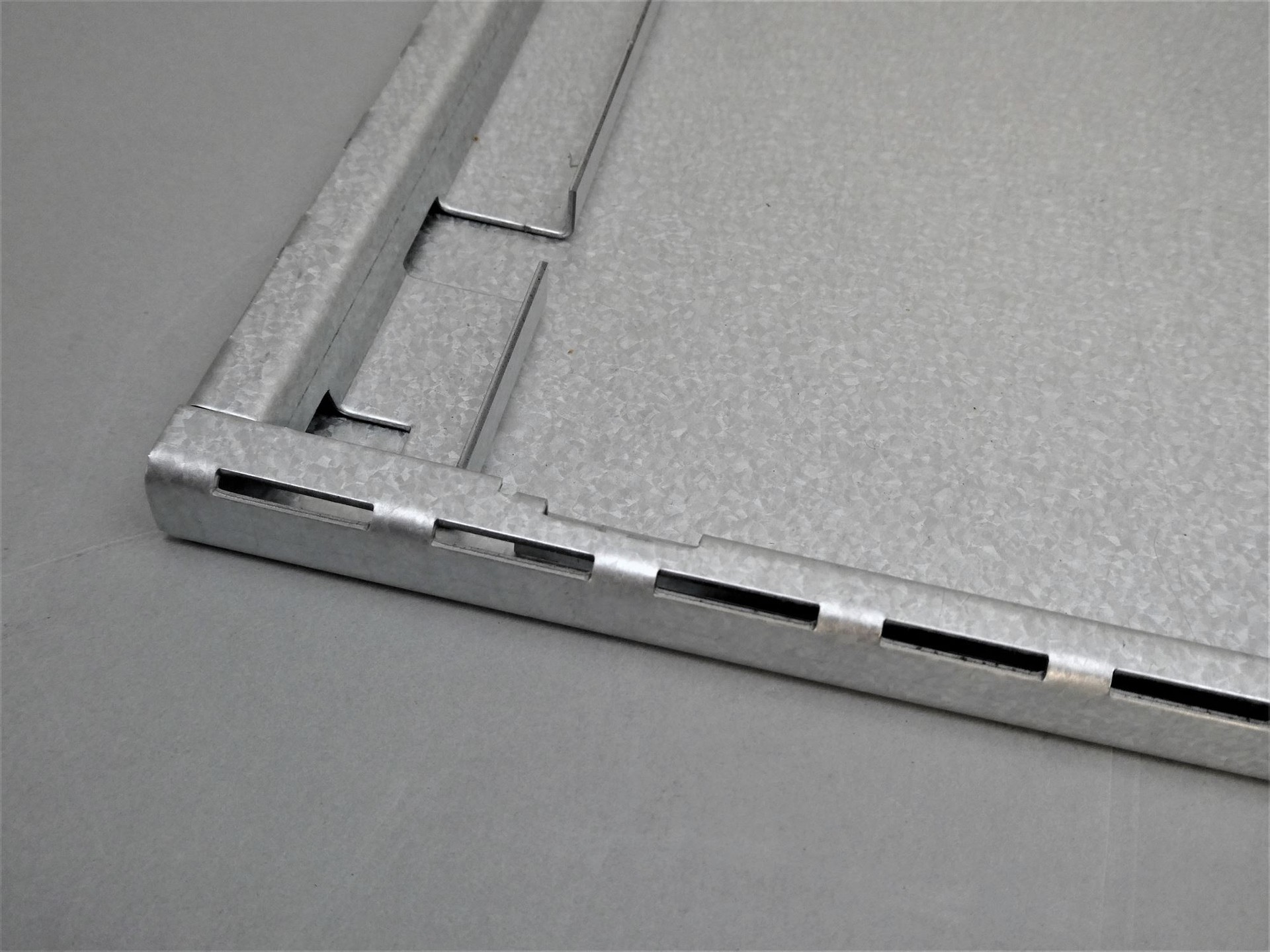

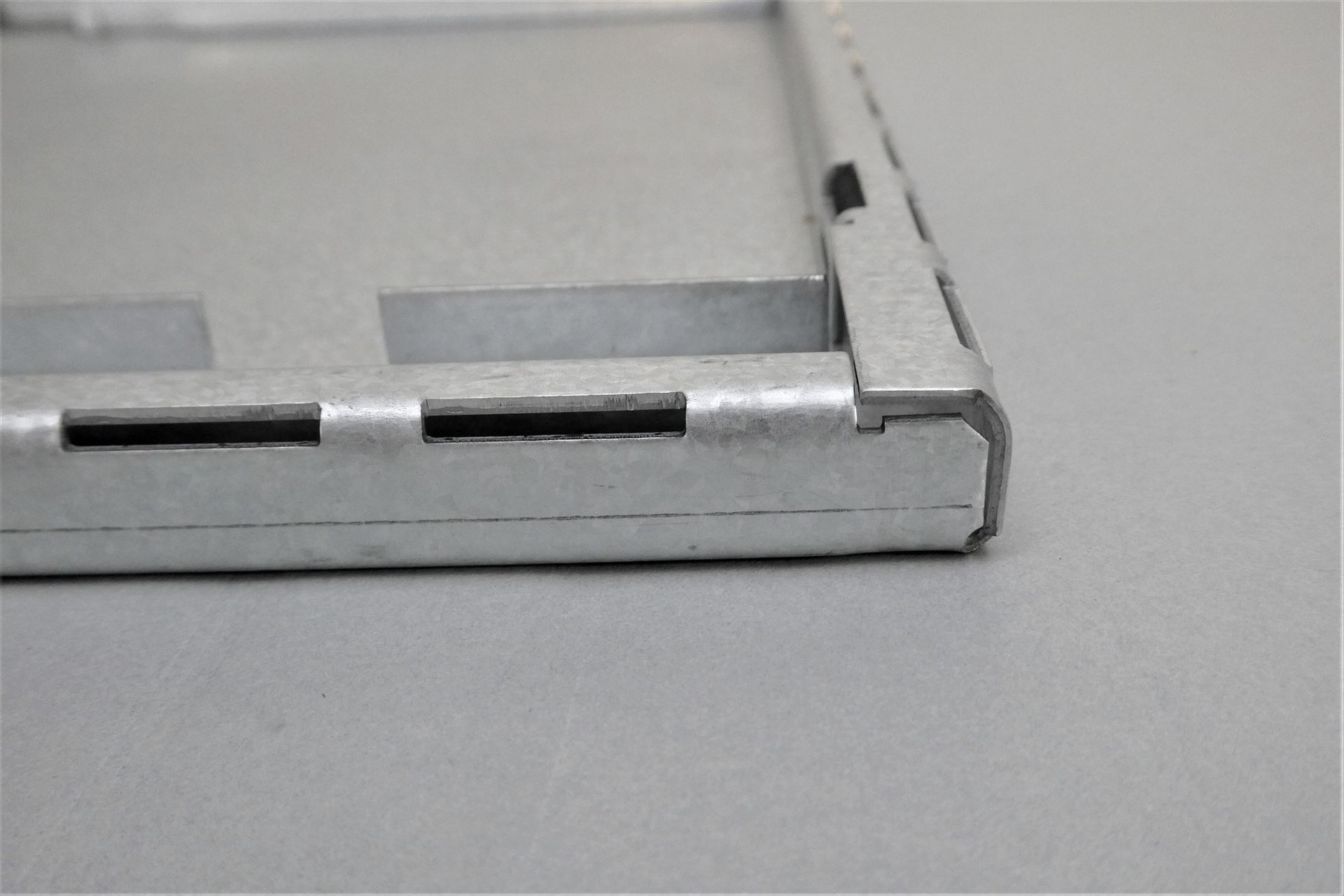

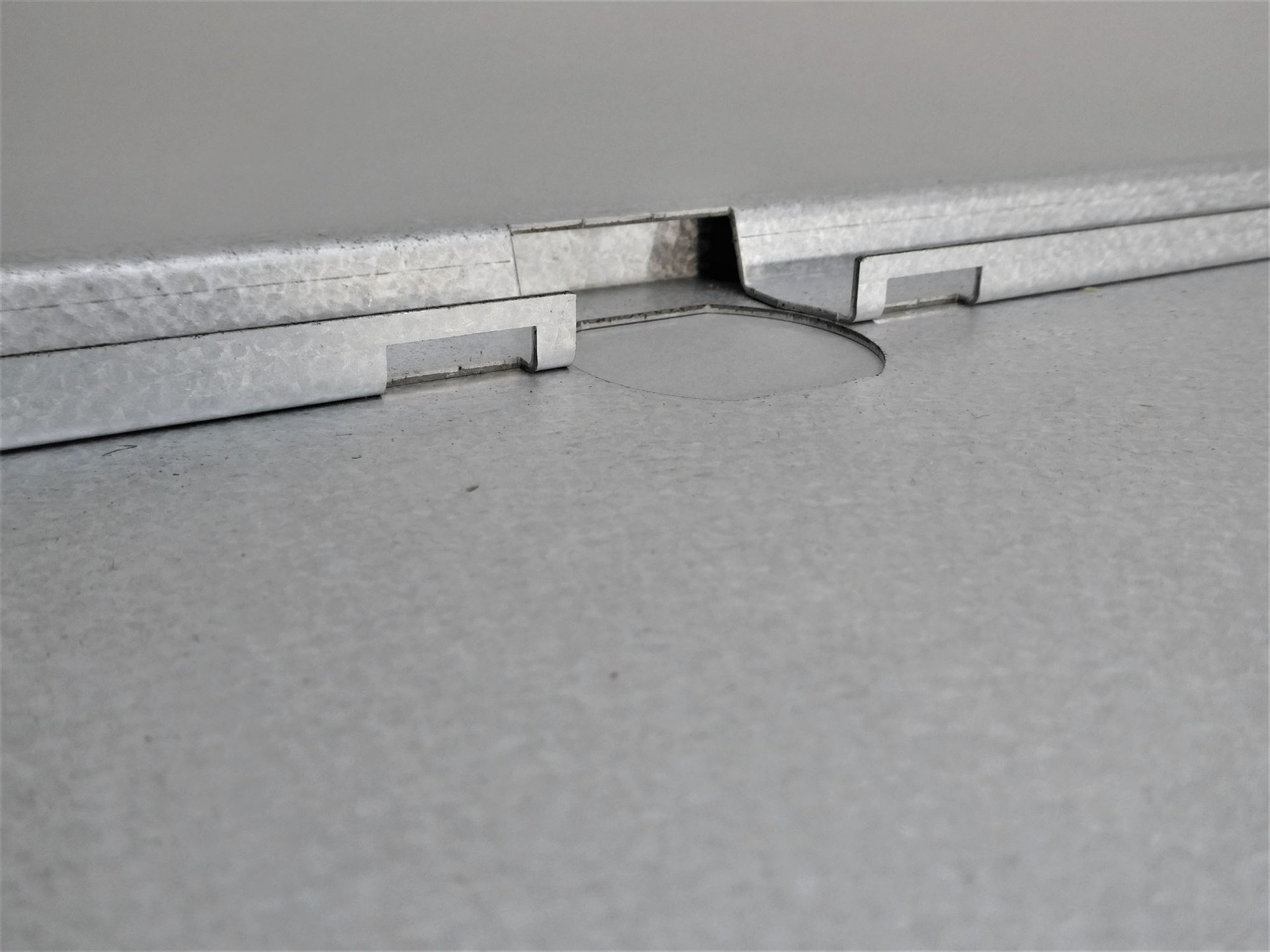

对于要求的精度比较高，工序复杂。 折弯拍平中孔的配合，折弯要求较高，边角配合的非常准确。
