Saito Co.,Ltd. (Osaka Pref. Japan)

  • ・Size: W420 x D2.0 x H594 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 600 min

  • ・Processing time: 240 min/quantity

  • ・Quantity: 1

  • ・Material: Aluminum (A1100)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • パンチングデータ作成

  • CAD/CAM

  • Punching

  • レベラー加工

Strengths

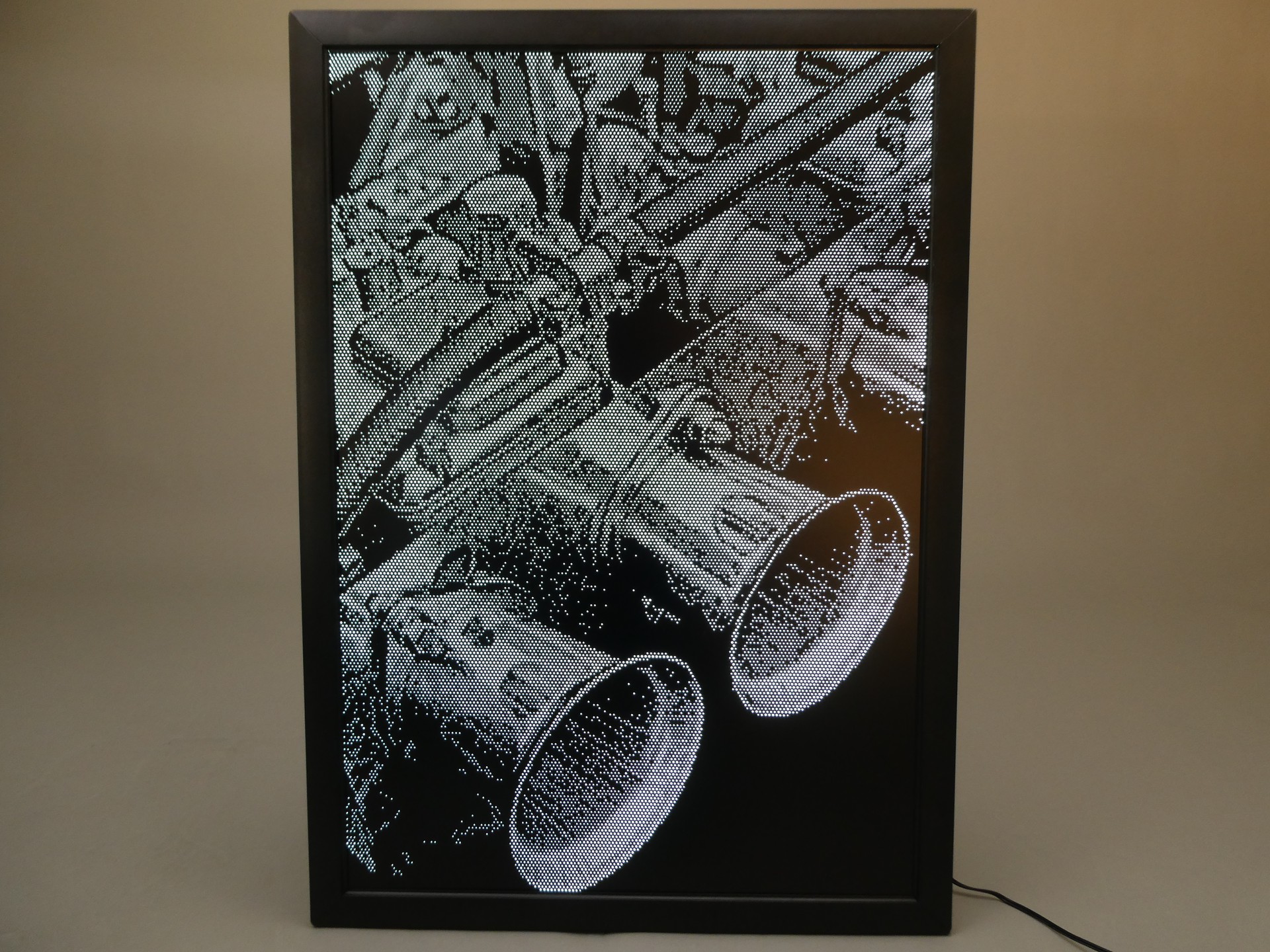

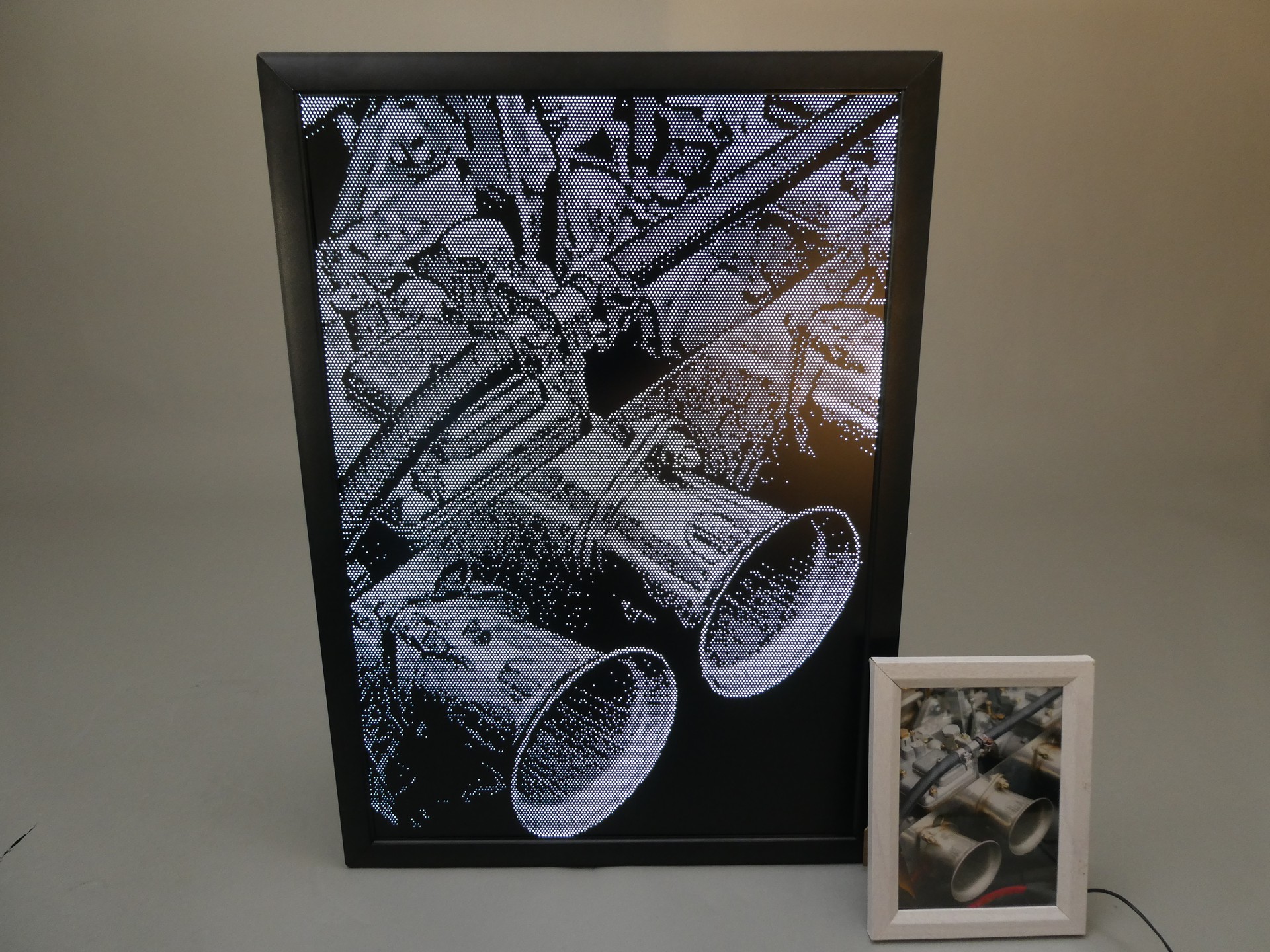

パンチング加工だけで、写真にどれだけ近づけることができるかという課題に挑戦しました。

加工の順番としては、

①写真の編集、

②自社開発のパンチングデータ変換ソフトによるデータ作成

③CAD/CAMソフトでのデータ作成、

④タレットパンチプレス機でのパンチング加工

⑤矯正レベラー加工機での歪み取りの5段階で進んでいきます。

細部まで繊細に表現するためには極限まで穴を小さく、ピッチを狭くする必要があります。

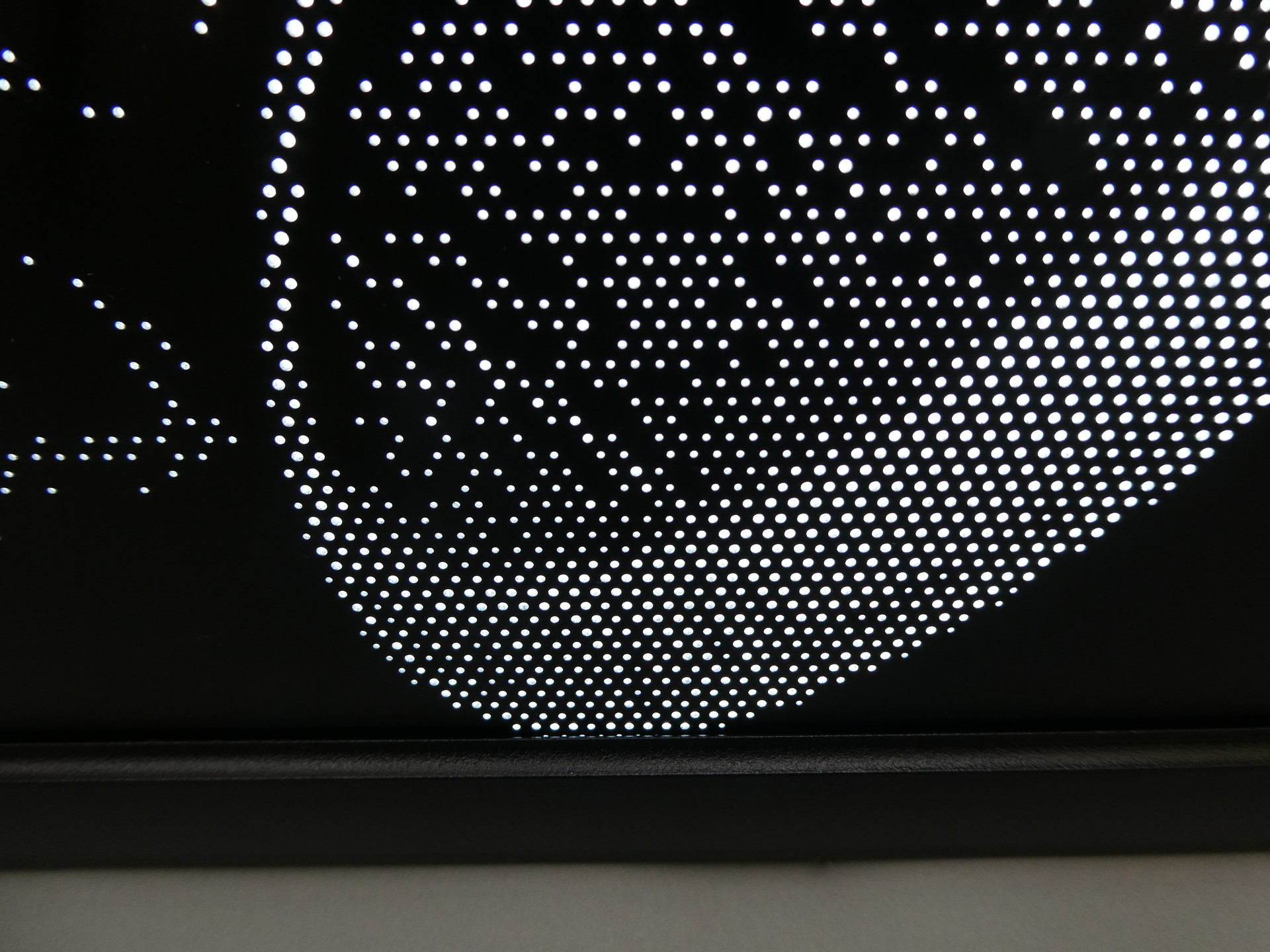

この作品では0.8φ、1.0φ、1.2φの3種類の穴径を2.5p(合計25,328ショット)で加工しましたが、打抜屋としての経験をいかしパンチの刃先を調整したり、加工油を工夫したりして極力歪みが残らないように製作しました。

この作品を通して少しでもパンチング加工の良さが伝わり、これからも発展していく可能性があることを伝えることが出来ればと思い、今回初出展させて頂きました。
