第35回優秀板金製品技能フェア
学生作品の部 全19作品
学生519
奨励賞(学生)

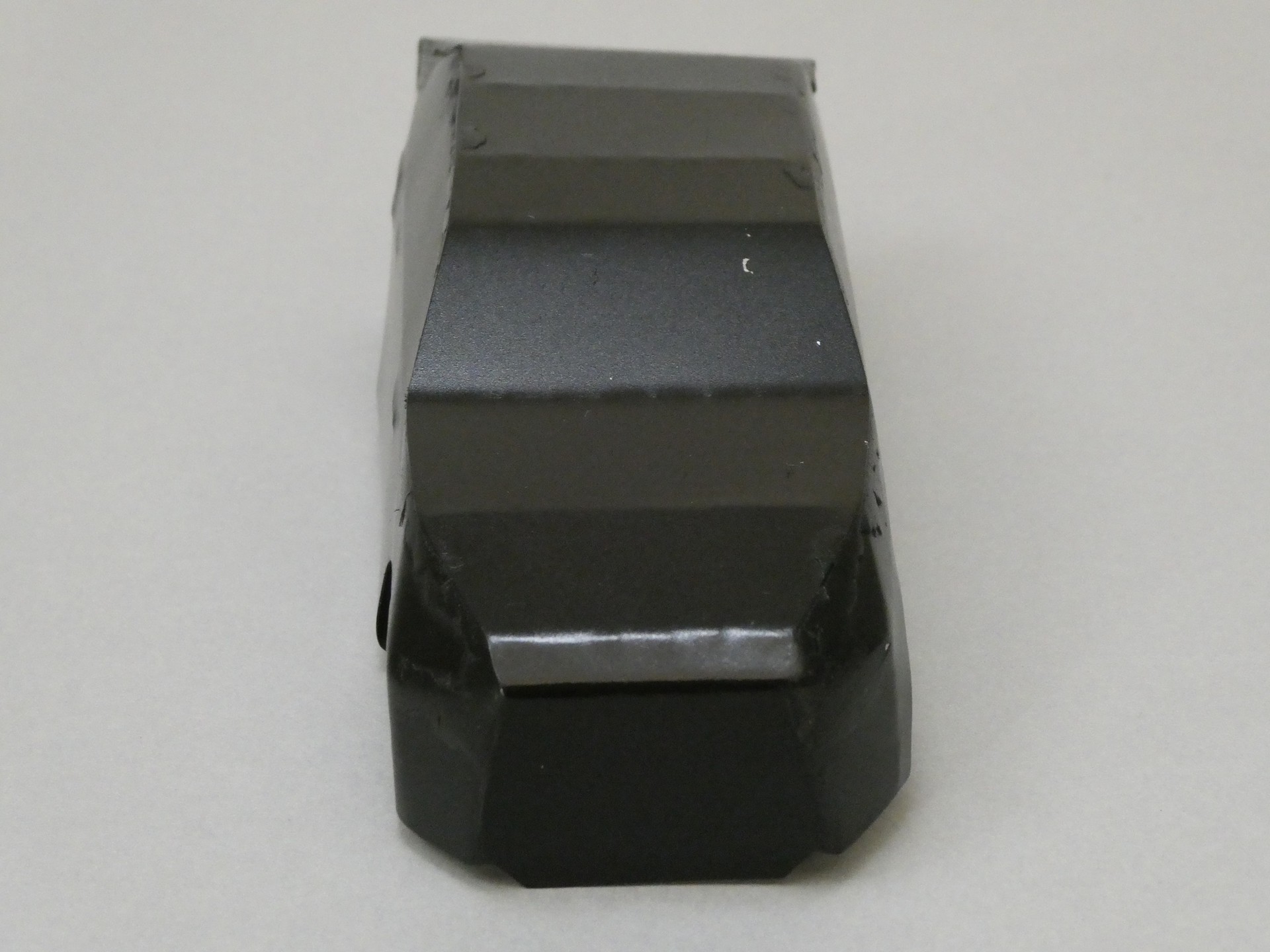

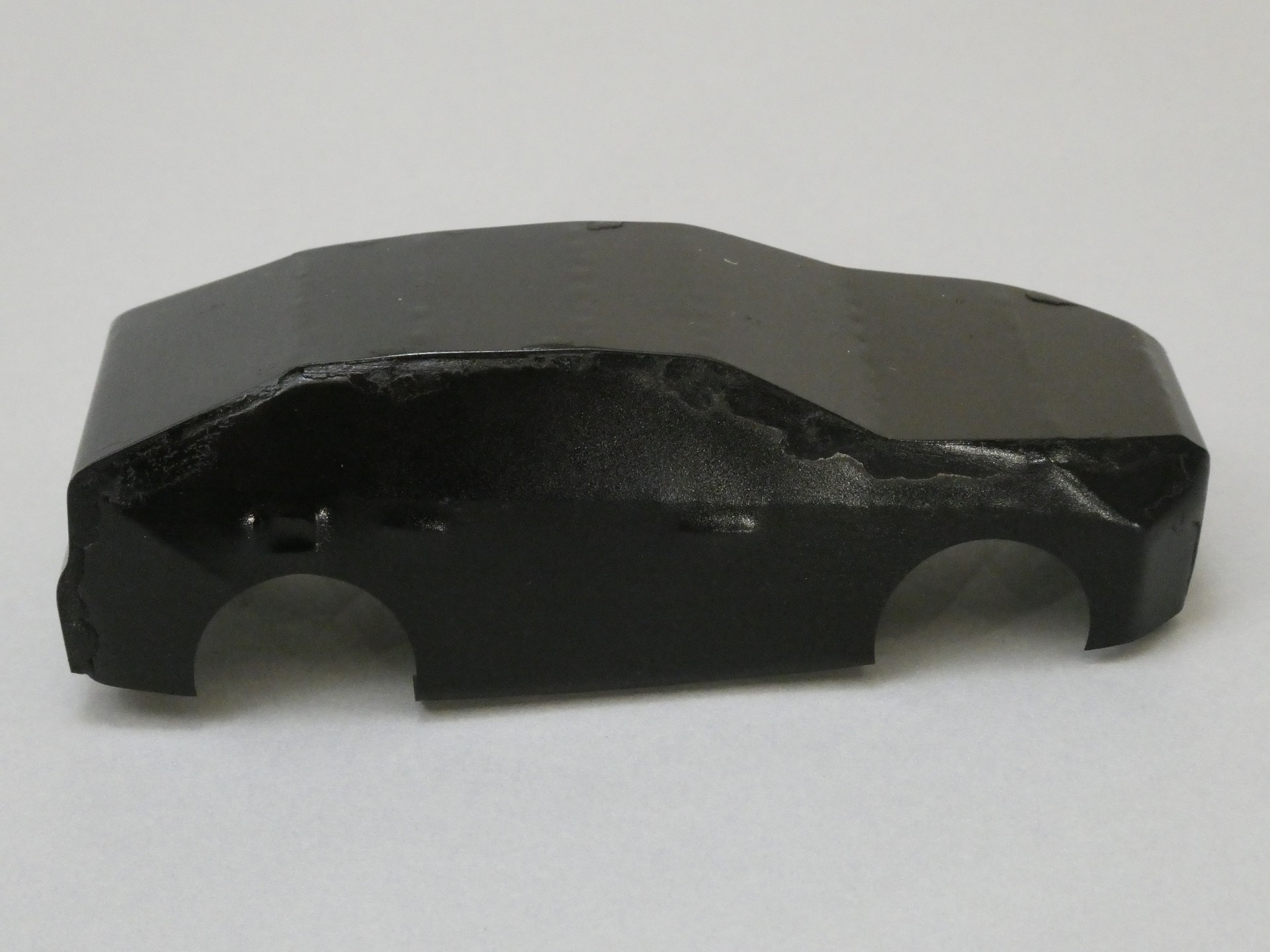

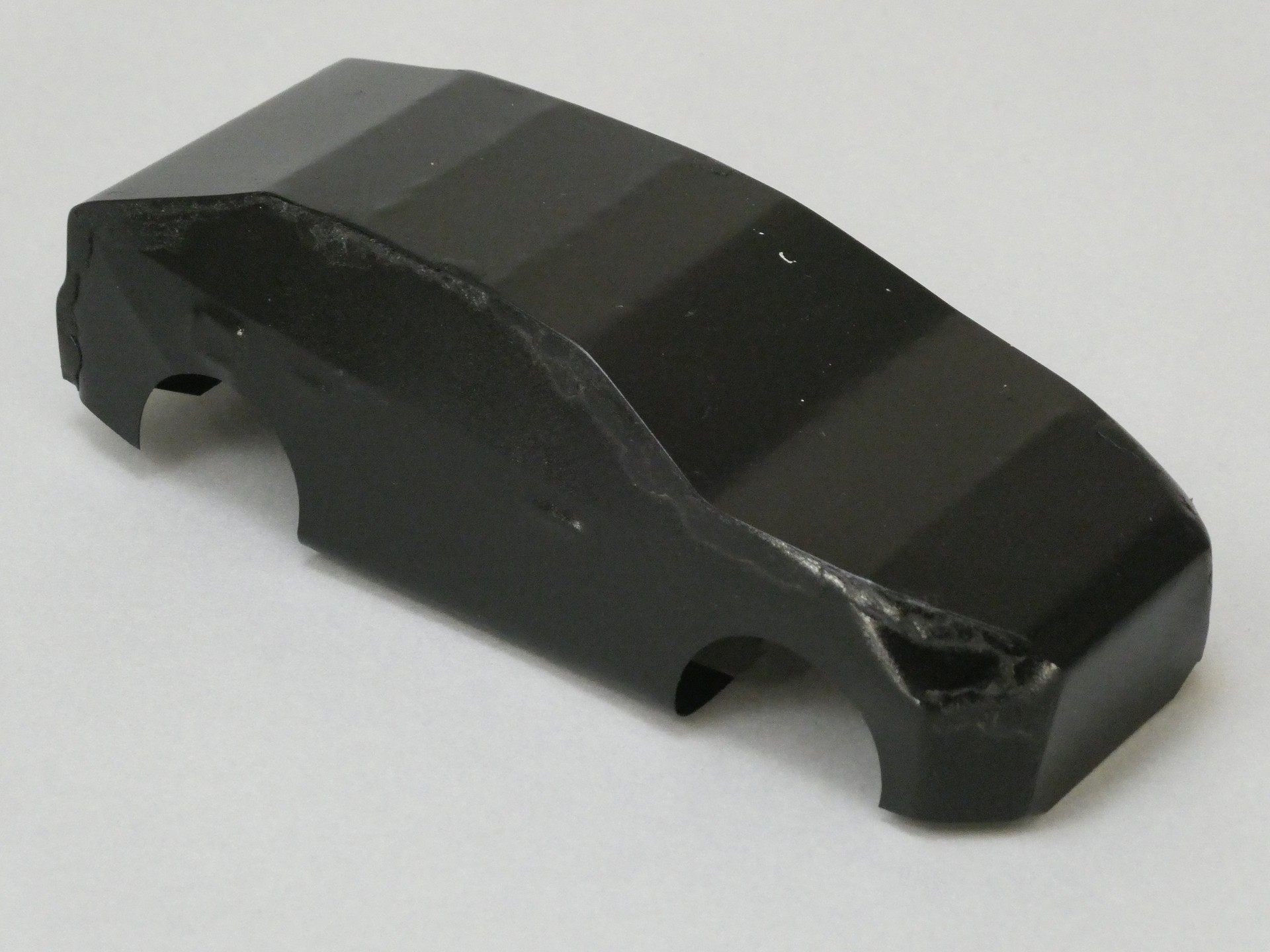

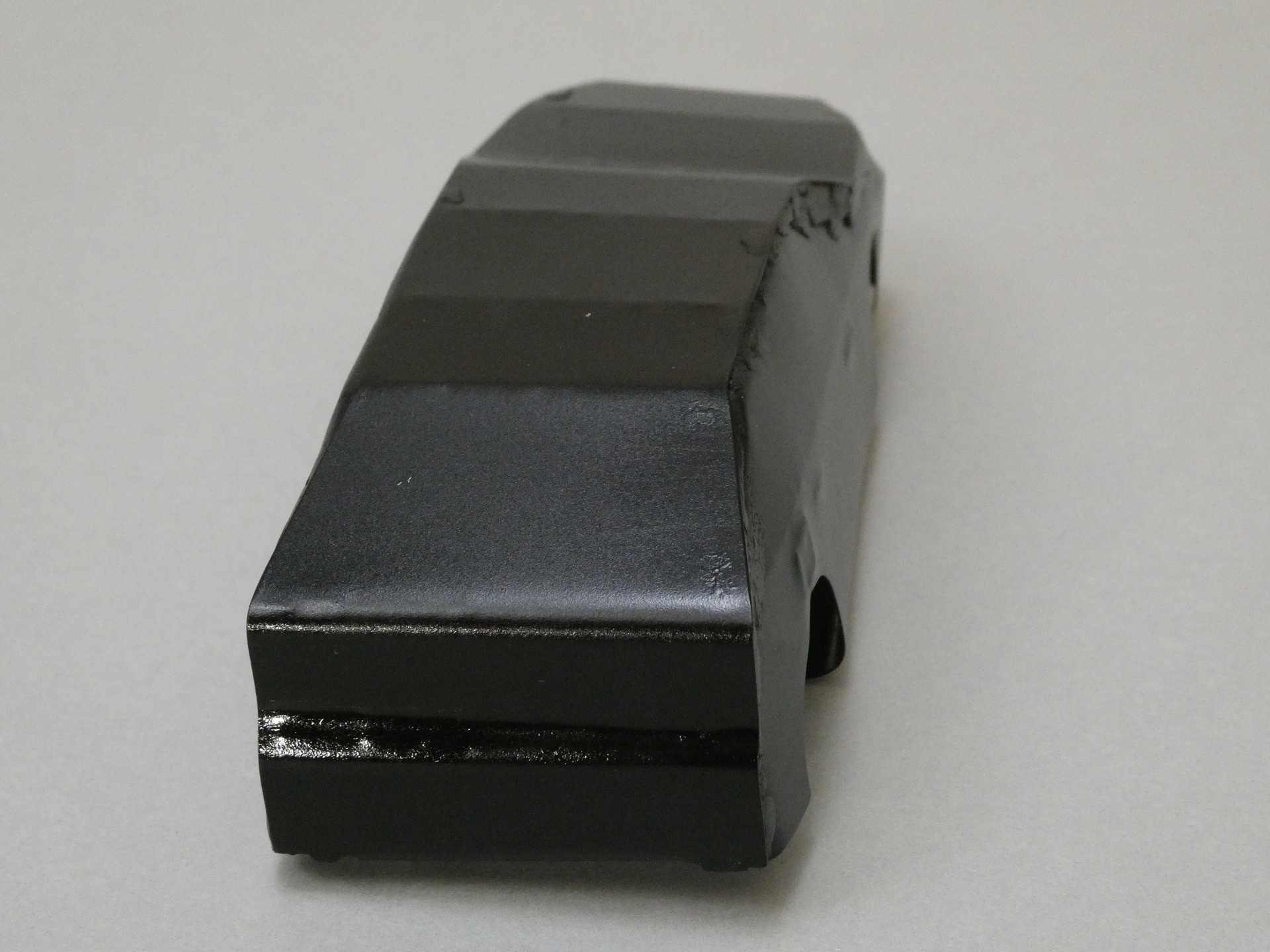

国産車
神戸市立科学技術高等学校 (兵庫県)
-
・サイズ: W62 × D257 × H51 mm
-
・精度: ± 1 mm
-
・プログラム時間: 30 分
-
・加工時間: 15 分/個
-
・加工数量: 3 個
-
・材質: ステンレス(SUS430)
-
・板厚: 0.3 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
CAD/CAM
レーザ加工
曲げ
接着
表面仕上げ
塗装
アピールポイント
車の実物に仕上げるために角を取り、丸みを出したことで似せることができました。
一番のポイントとして実際に使われる車の塗装スプレーを実際に振り、だまにならないように慎重に取り組みました。
塗装をする前にやすりを丁寧に粗さの違うやすりを何回もしてツルツルにしました。
車の仕事をするので車を製作をしてみました。
友達と協力してするのが最後なので楽しみつつも、実車に似せようと頑張りました。
作品テーマを選んだ理由: 授業で車について学ぶことがあり自動車の魅力に惹かれ、習ったことを活かすためにこの課題研究を通して製作しようと考えました。
使用材料を決めた理由: 車の製作において曲げを多く使うため、比較的曲げやすい材料を適用しました。
最も重点を置いた点や箇所: 車の丸みを出すために角の部分にパテを塗り、やすりで削ることで実物と似た丸みを出すことができた。

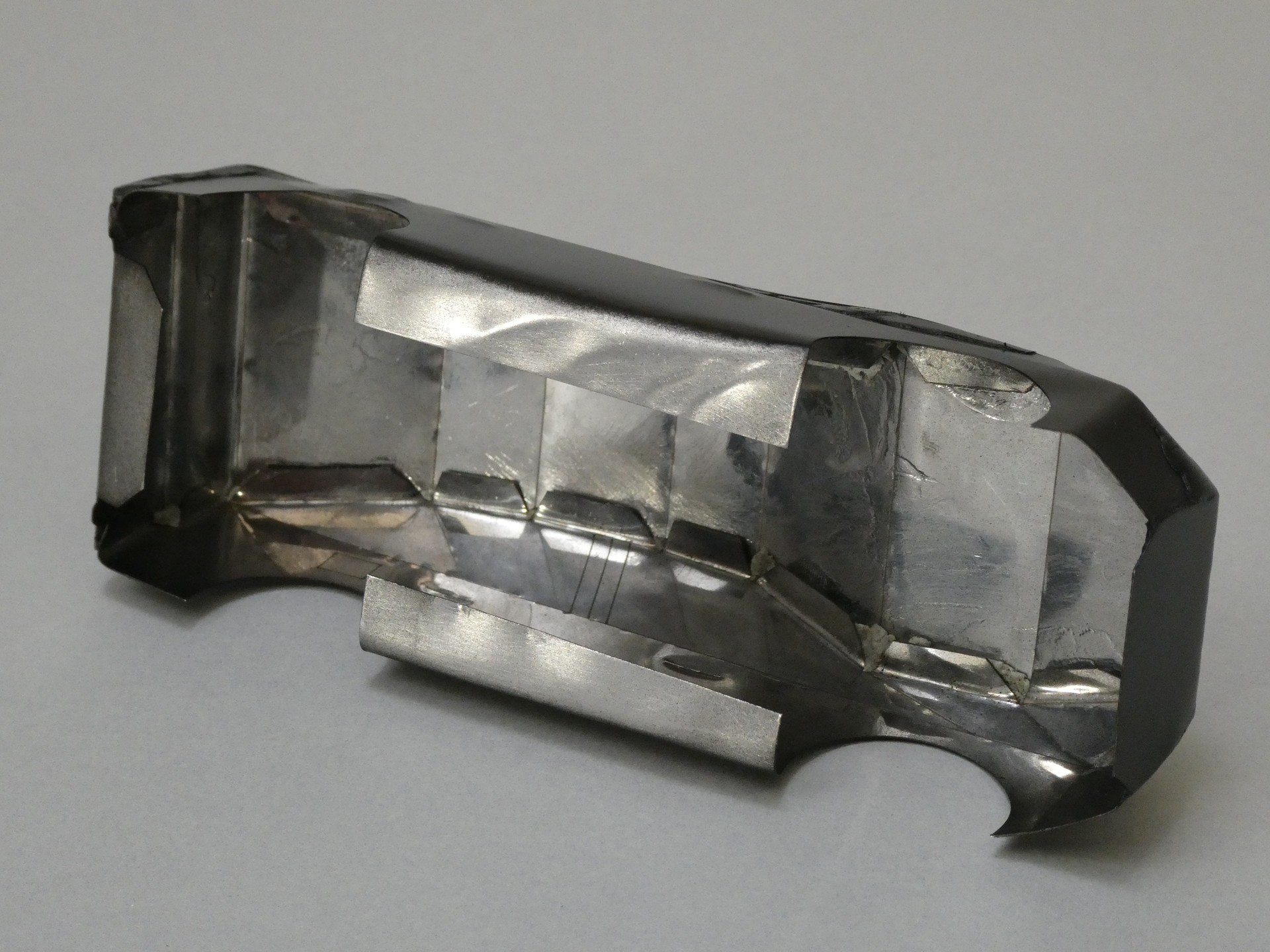

最も苦労した点や箇所: 一番苦労した点は、上のボディ部分と側面のボディ部分を合わせる際、なかなか組み合わずにペンチで曲げを微調整したことです。
製作図面から実際に加工してみて気づいた点: 部品を曲げて違う部品と接着する際、のりしろの面積が小さかったため上手く接着させることができなかった。
