第35回優秀板金製品技能フェア
学生作品の部 全19作品
学生518
奨励賞(学生)

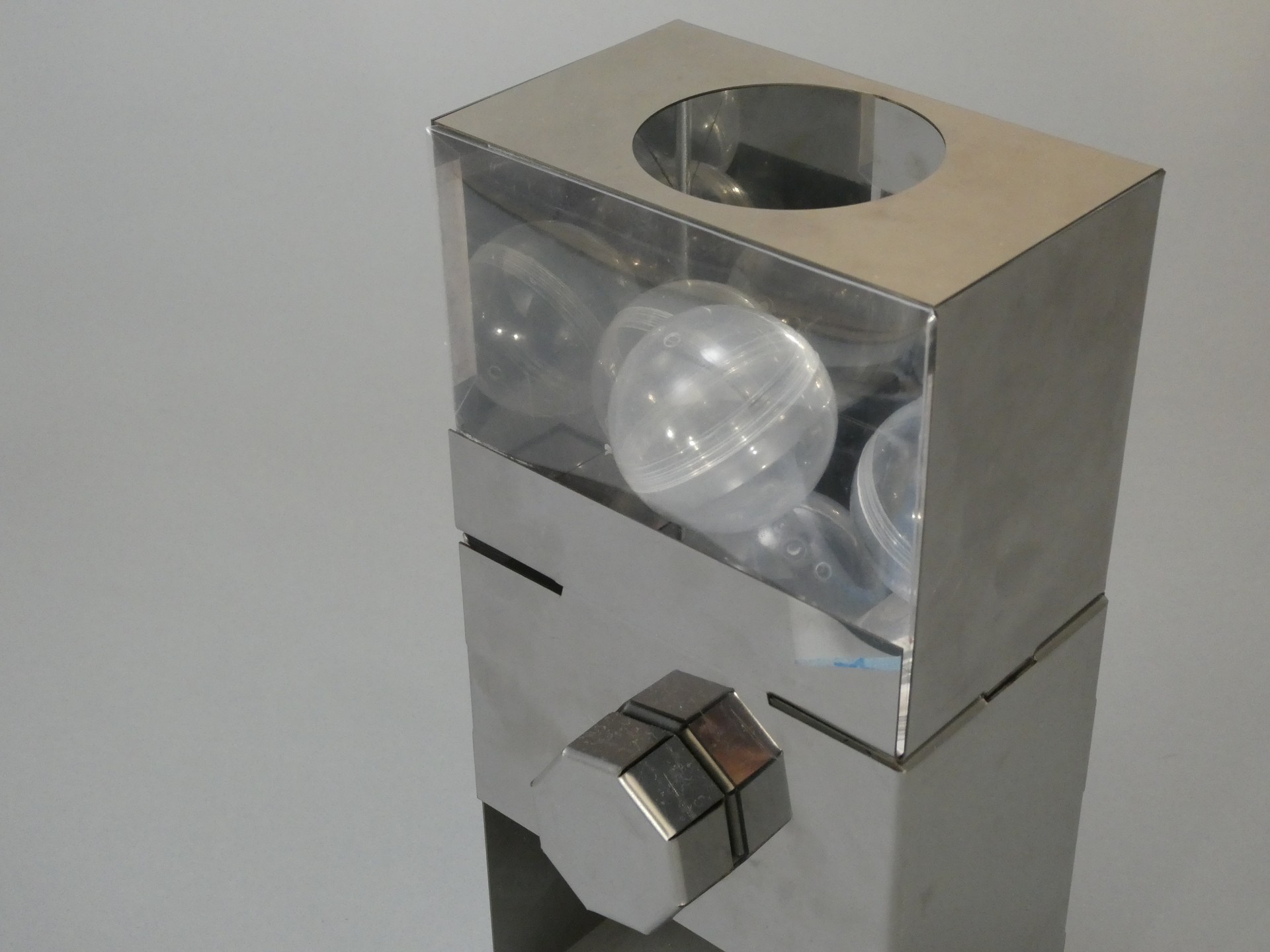

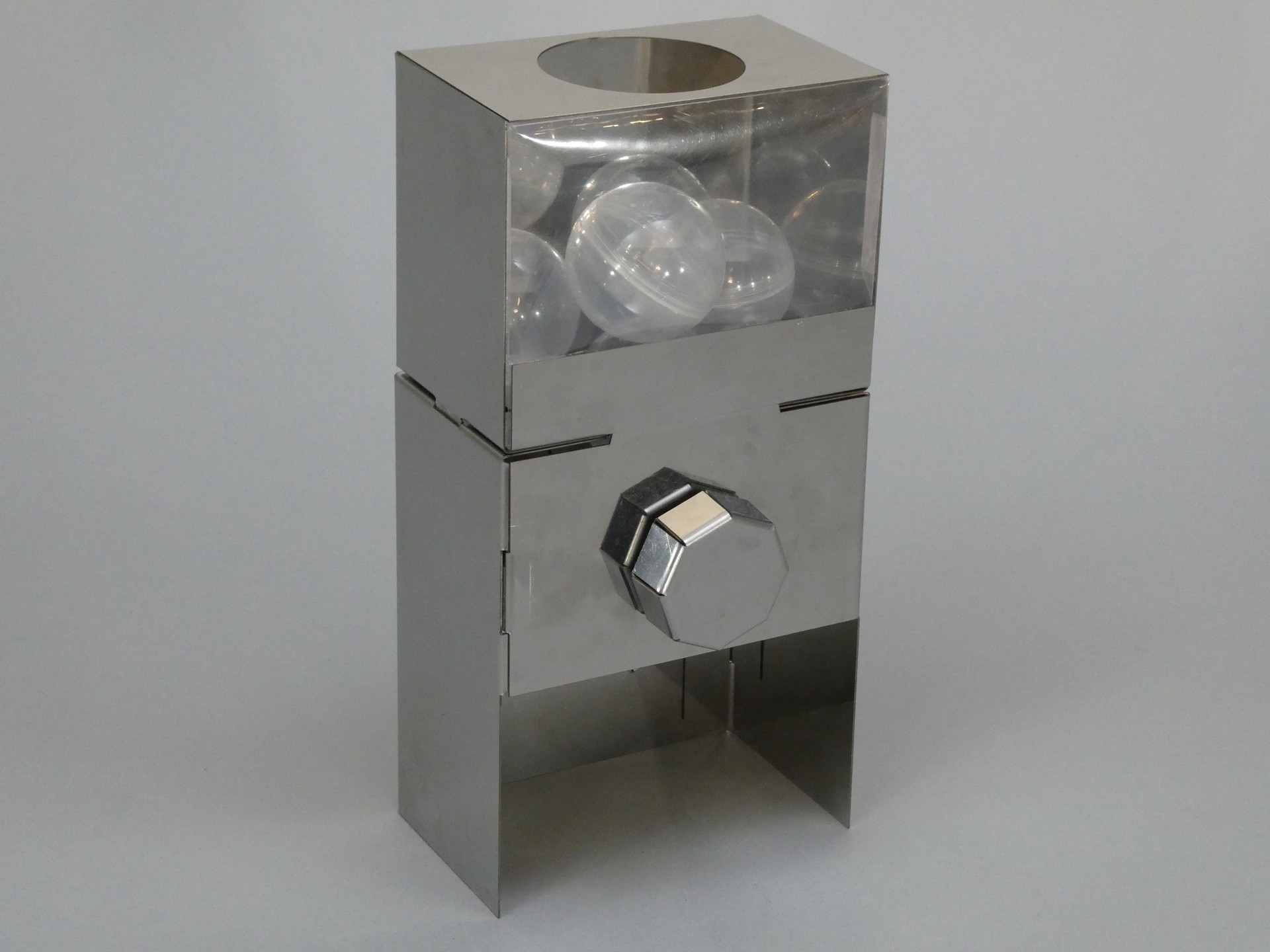

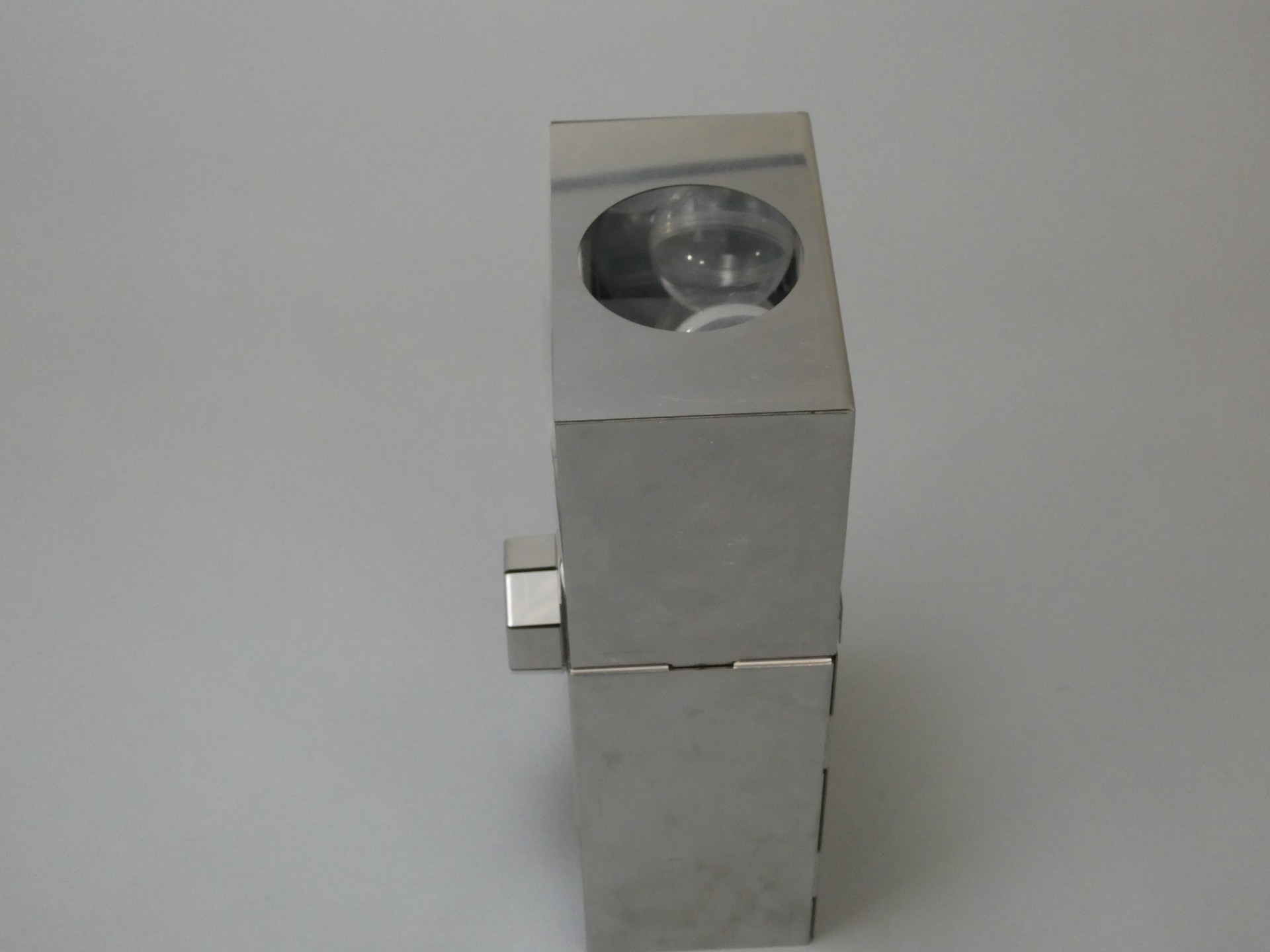

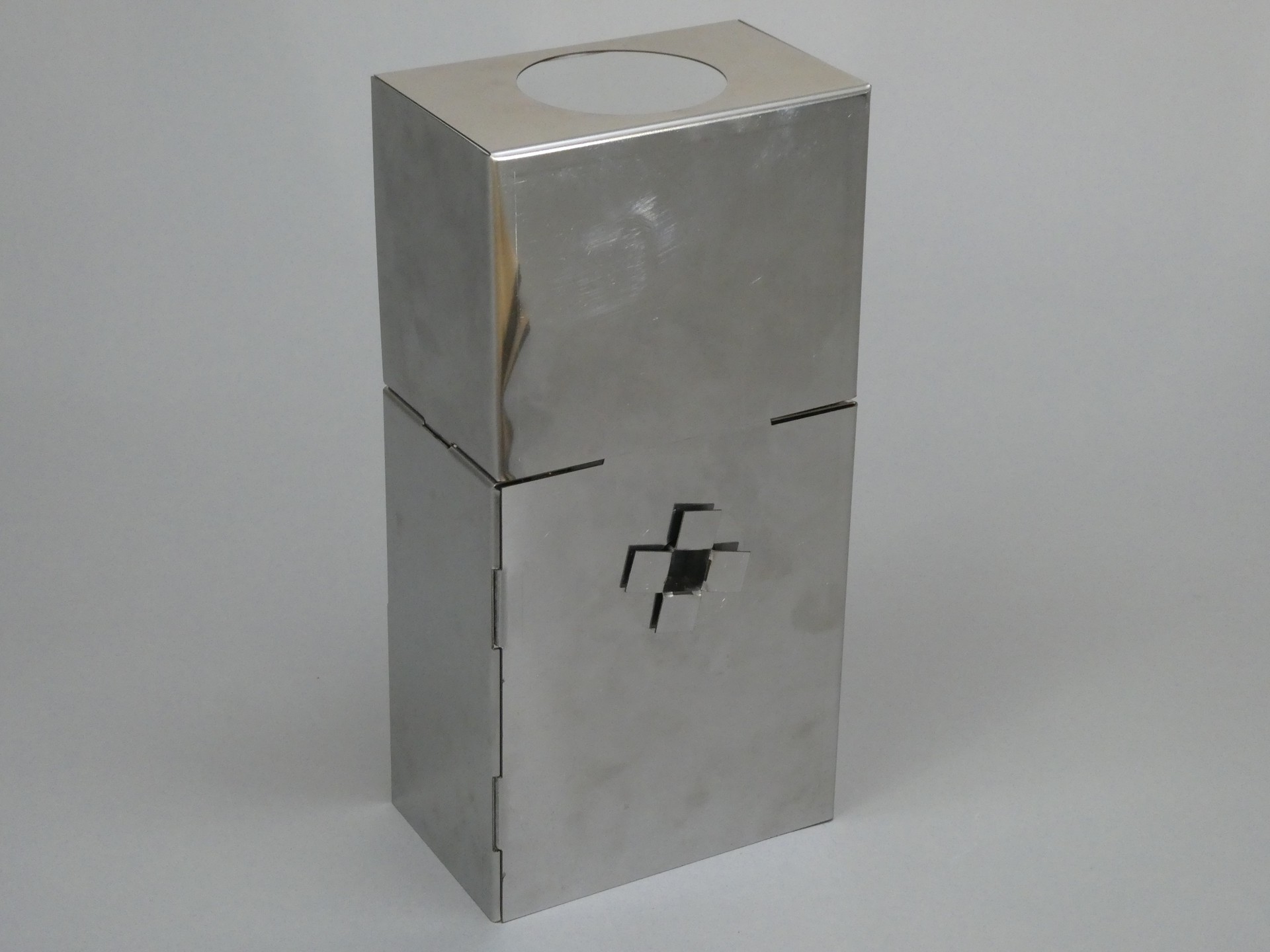

AMAガチャ
神戸市立科学技術高等学校 (兵庫県)
-
・サイズ: W145 × D125 × H290 mm
-
・精度: ± 1 mm
-
・プログラム時間: 30 分
-
・加工時間: 30 分/個
-
・加工数量: 9 個
-
・材質: ステンレス(SUS430)
-
・板厚: 0.8 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
レーザ加工
曲げ
組立
アピールポイント
レーザ加工だけでなく、ベンダーも使い、フルに工場の機械を活用しました。
見るだけでなく、触っても楽しめる作品にしたかった作品です。
作品テーマを選んだ理由: 楽しい作品にしたかったから。
使用材料を決めた理由: 授業で使っている材料
最も重点を置いた点や箇所: 上部と下部の組み合わせがきっちり合うかどうか。

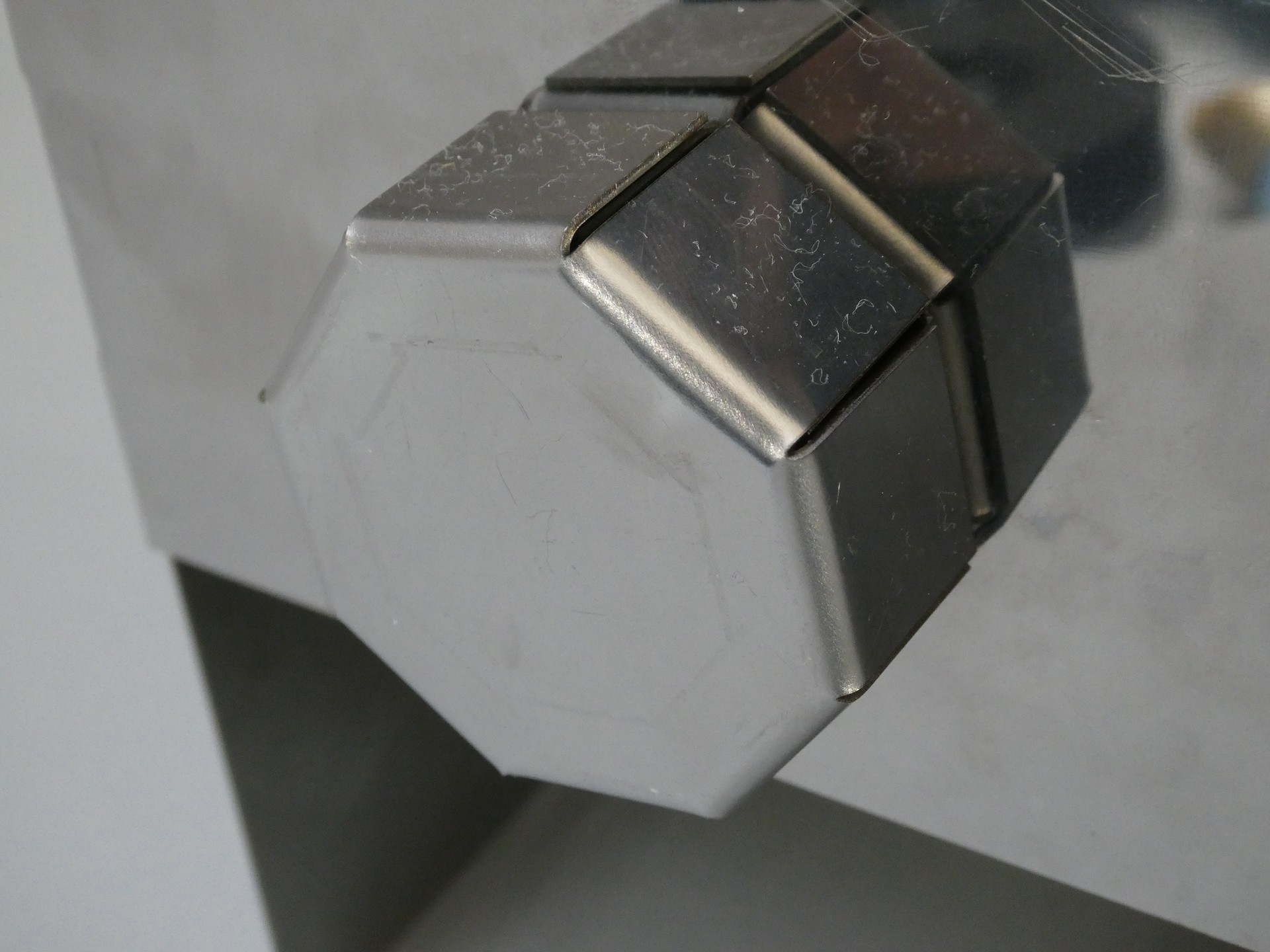

最も苦労した点や箇所: ハンドルの細かい作業とポケットの直角にするための精度
製作図面から実際に加工してみて気づいた点: 板厚を考えて曲げのことを考えなければいけないので、何度か加工しなおしたこと。
