第35回優秀板金製品技能フェア
学生作品の部 全19作品
学生517
奨励賞(学生)

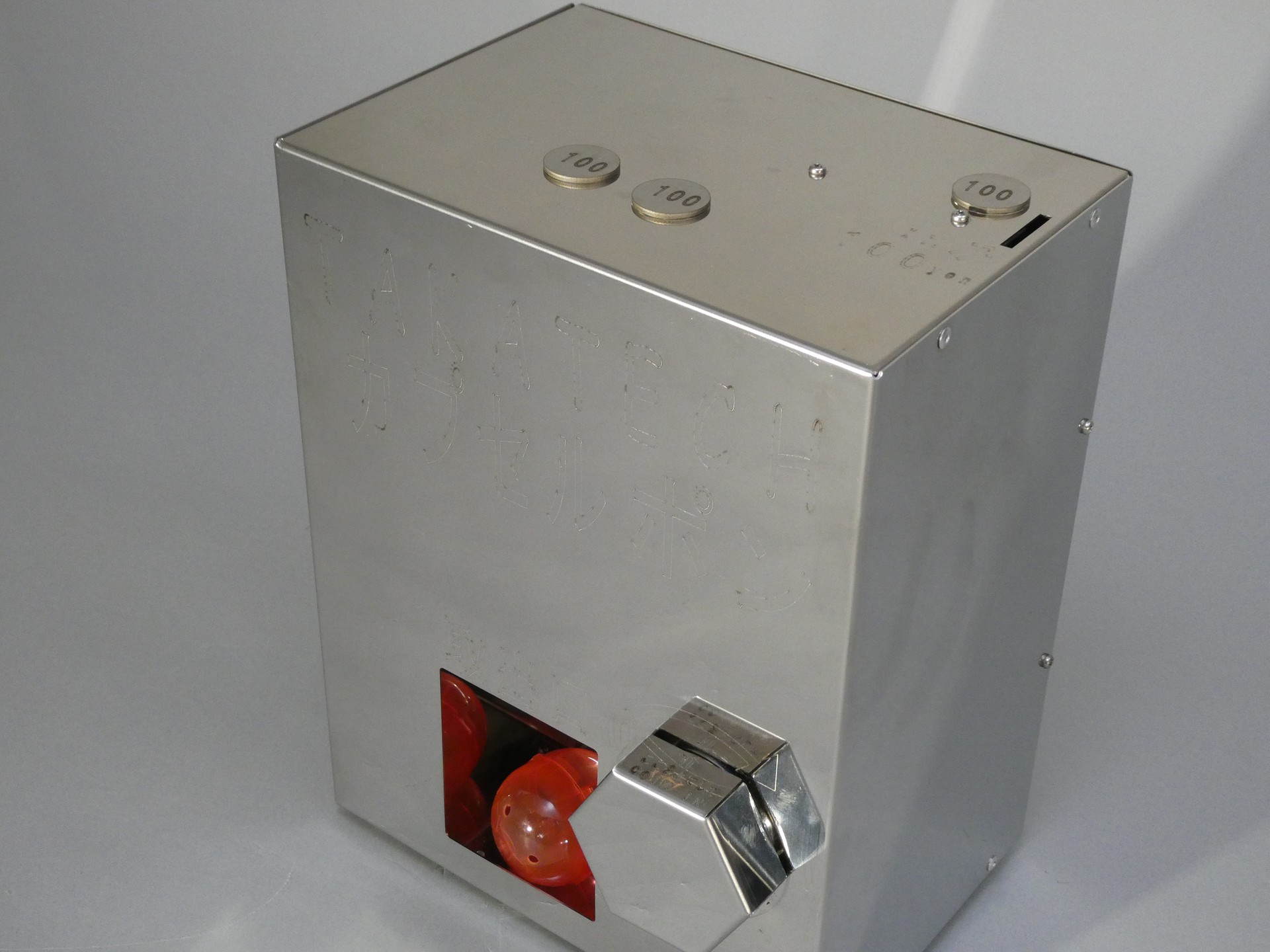

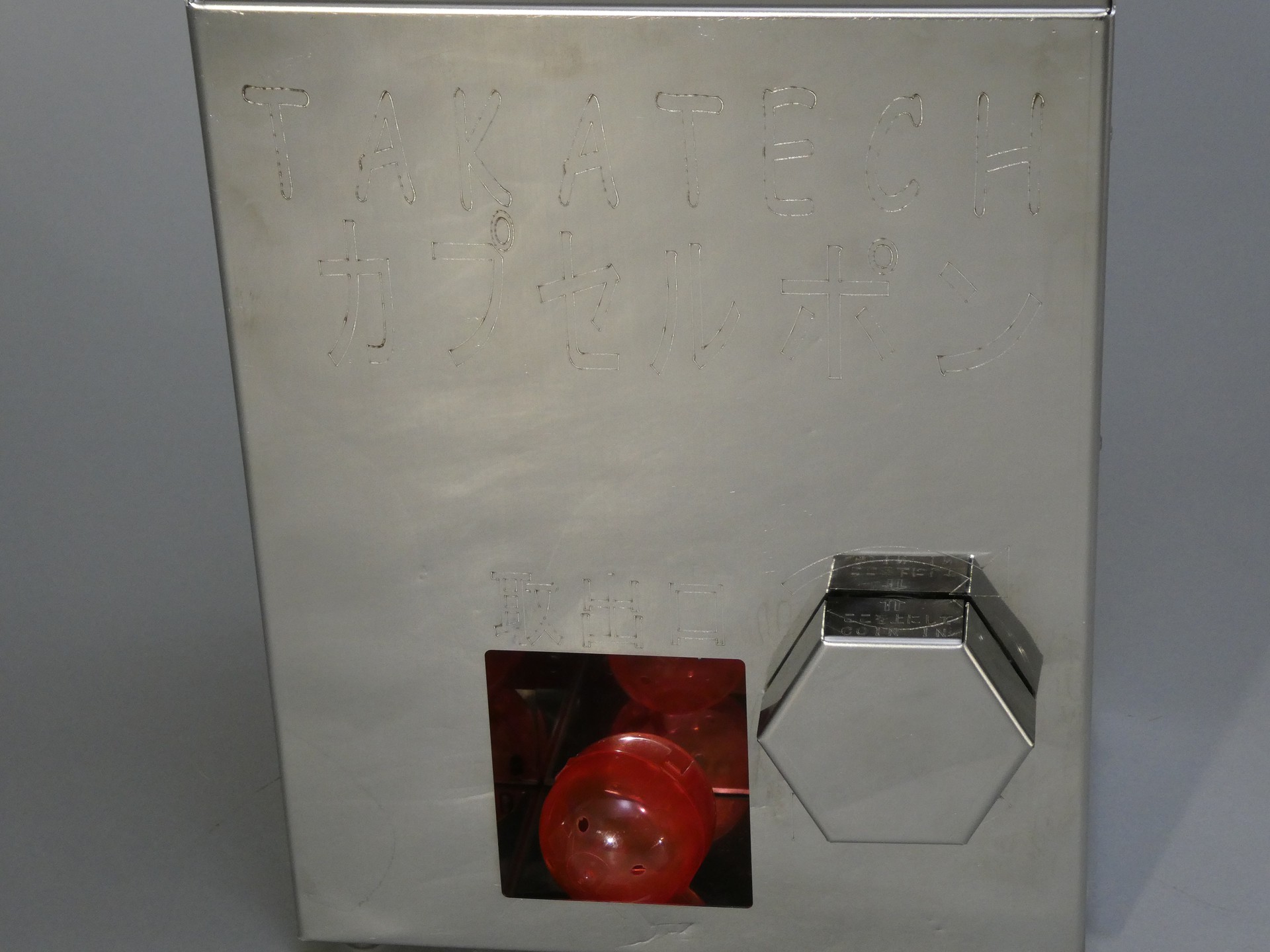

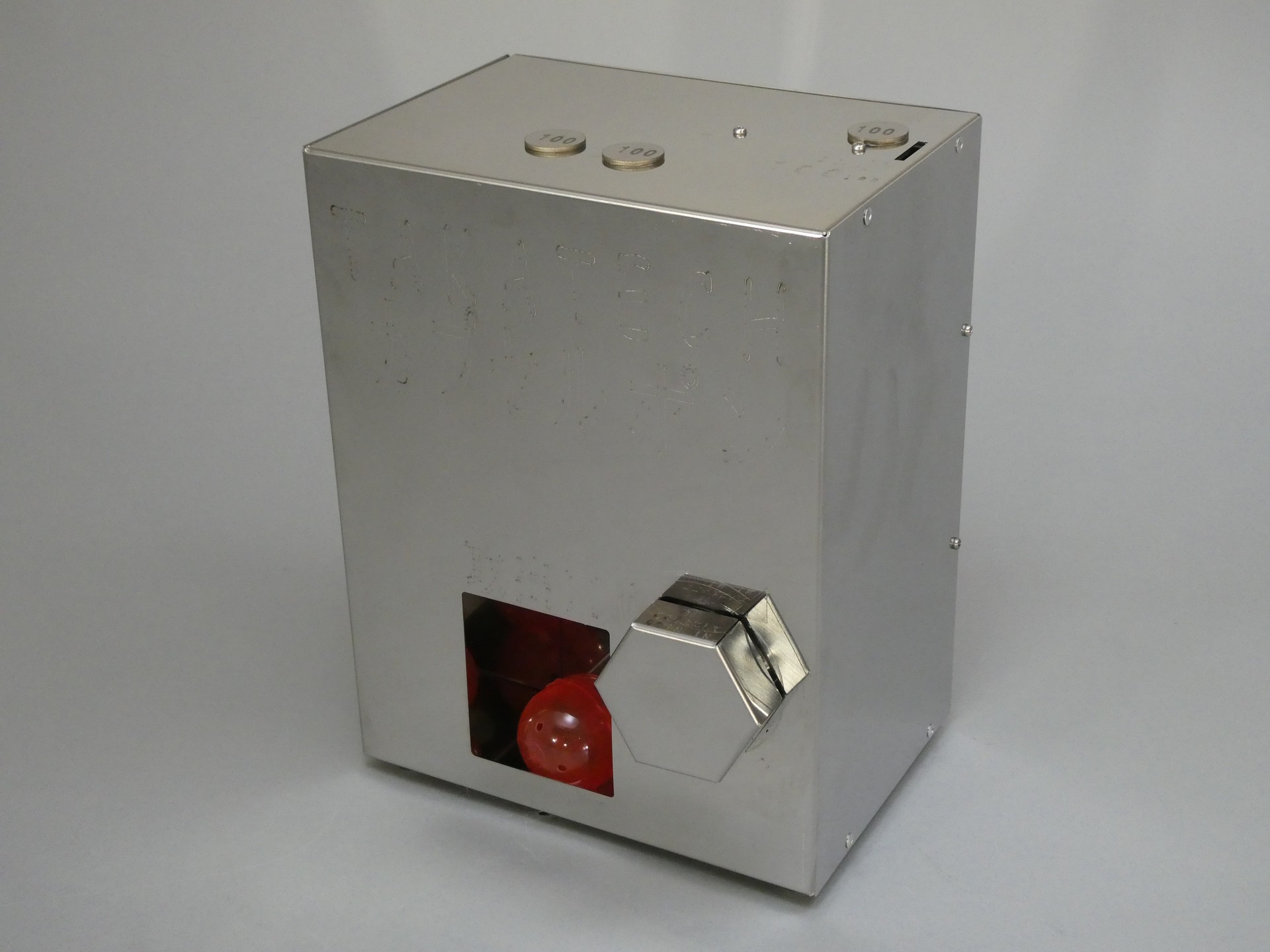

何がでるかな?TAKATECHカプセルポン
群馬県立高崎産業技術専門校 (群馬県)
-
・サイズ: W220 × D180 × H290 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 600 分
-
・加工時間: 600 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 0.8 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
曲げ
溶接
表面仕上げ
組立
アピールポイント
コインを投入することでハンドルが回り、それ以外はハンドルを回すことができない。
本物のガチャガチャに近づけることにこだわりました。
ワクワクが体験できる作品となっていると思います。
作品テーマを選んだ理由: 展示系ではなく、実際に動きがあり、楽しめる作品を製作したかったので選びました。
使用材料を決めた理由: 光沢のあるステンレス鋼に魅力を感じたため。

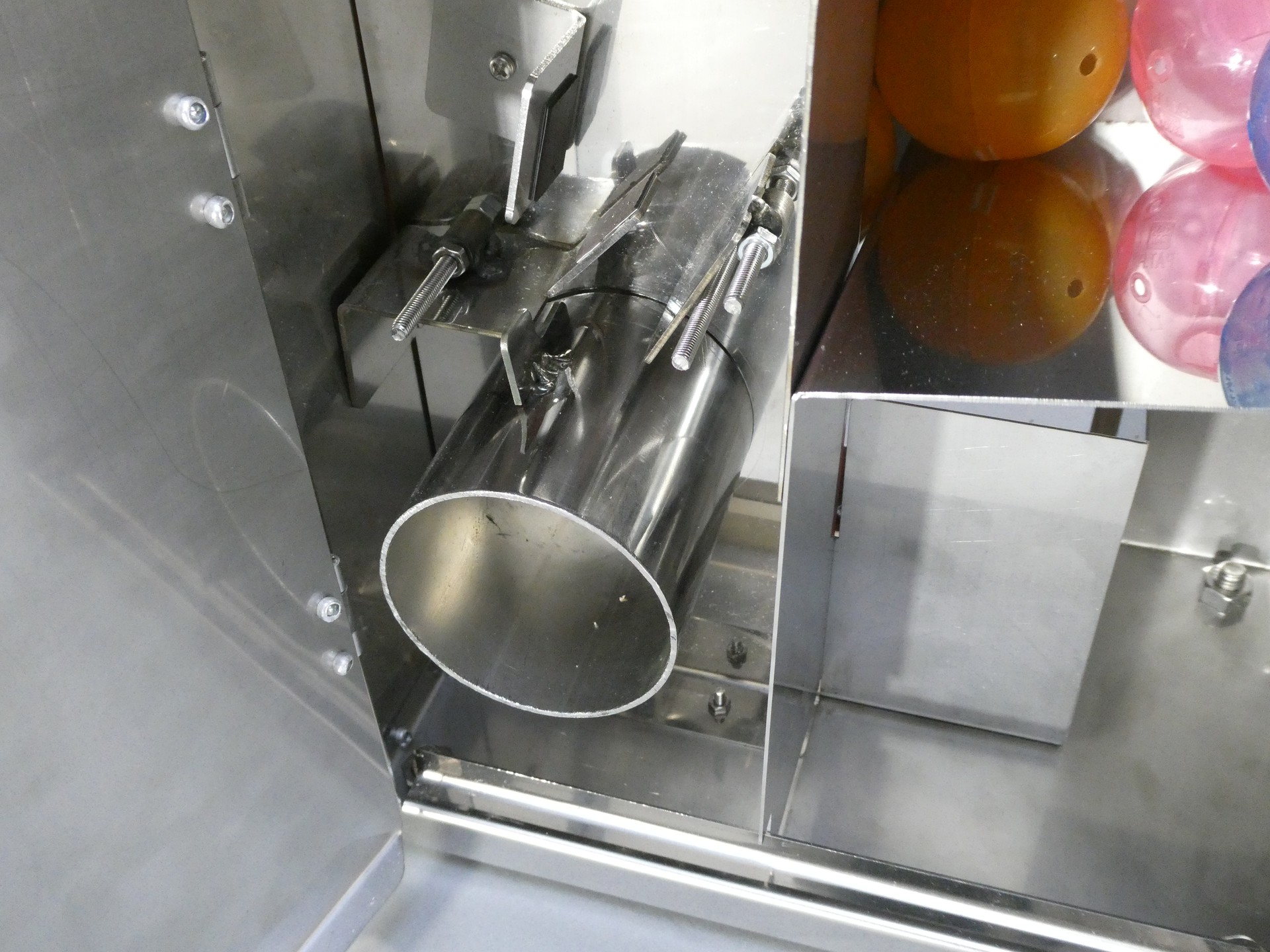

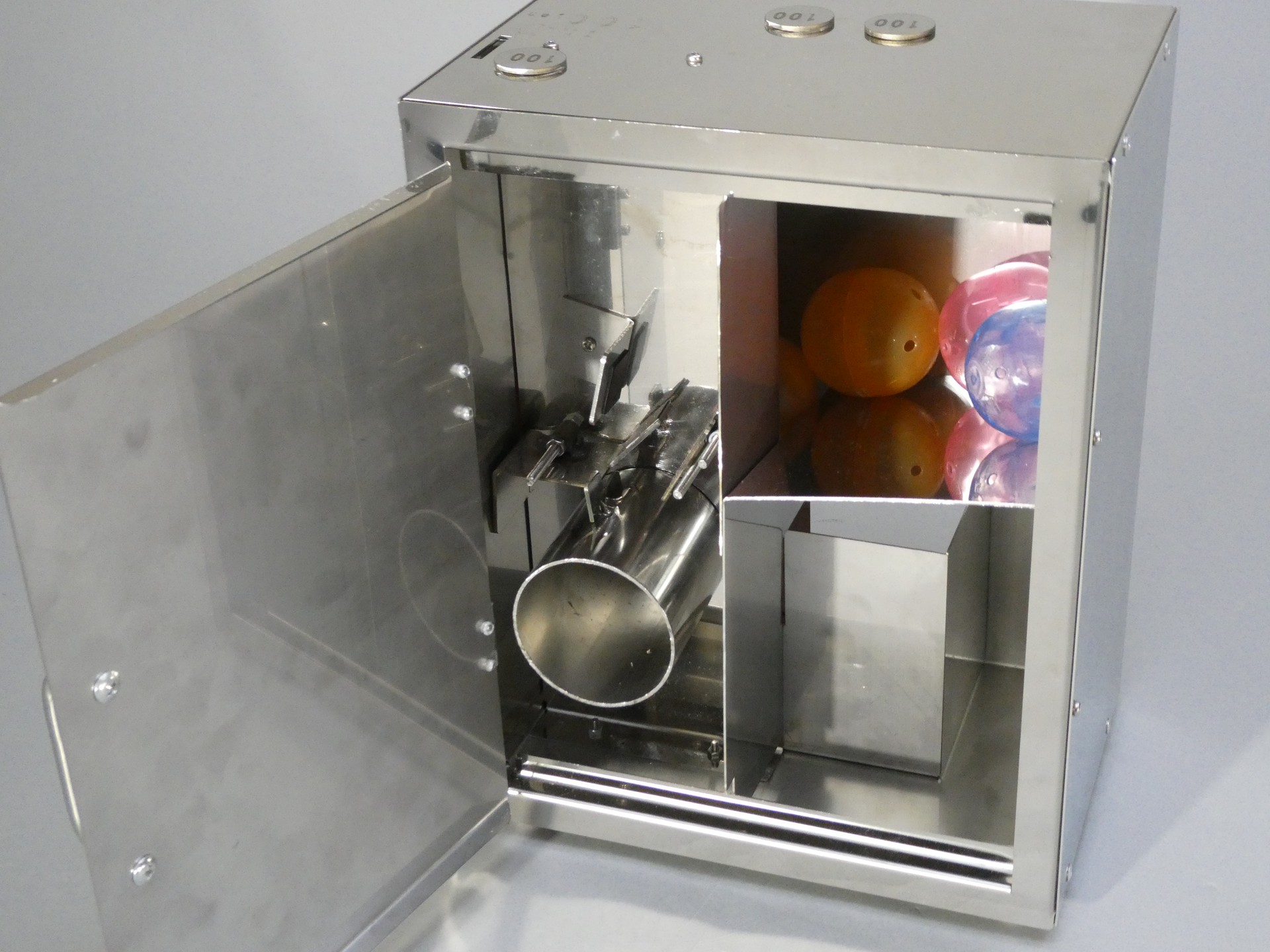

最も重点を置いた点や箇所: コイン投入から、ハンドルを回し、カプセルがでる機構の設計です。
最も苦労した点や箇所: 部品点数が、複数あるため組み立ての精度にとても苦労しました。
製作図面から実際に加工してみて気づいた点: 個々の部品の精度が出ていないとスムーズに動いてくない。求められる加工精度がシビア。
