第34回優秀板金製品技能フェア
学生作品の部 全15作品
学生502
奨励賞(学生)

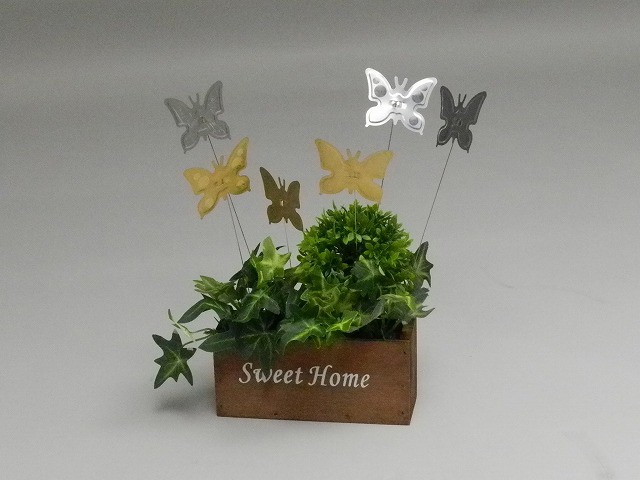

ソフトタッチのなじみ絵
中国職業能力開発大学校 (岡山県)
-
・サイズ: W50 × D50 × H1 mm
-
・精度: ± 0.002 mm
-
・プログラム時間: 20 分
-
・加工時間: 10 分/個
-
・加工数量: - 個
-
・材質: A1050、C2600
-
・板厚: 0.2 mm
-
・作品種類: オリジナル品
加工工程
3D/2D設計
微小圧塑性工具
治具製作
ブランク(切断)
微小荷重制御
微小バニシ
打抜き、曲げ
アピールポイント
作品テーマを選んだ理由: 金型・精密部品などは、表面仕上げが要求されることが多く、作業の最後に熟練者による手仕上げが必要な場合がある。一部の磨きの自動化と細かな作業ができる。塑性加工の不思議さをアピールできると考えた。
使用材料を決めた理由: 軟質材、薄板表面のみの微小面ミガキ模様ができるか挑戦しようと思った。そこで塑性加工適用材料はA1050,C2600とし材料表面とビー玉、セラミック玉の接触面・トライボロジーの気づきをねらった。
最も重点を置いた点や箇所: A1050薄板0.2㎜の裏面に形状変化が無く、表面のなじみ加工効果が保てる薄板の簡単な固定、凝着が生じないことの確認。玉の押し付け圧力、軟質材硬さ、土台板硬さのバランスを考慮し再現性があること。
最も苦労した点や箇所: ビー玉、セラミック玉を塑性変形付与工具として、材料表面を移動させる時の押し付け時の圧力制御、薄板0.2㎜の固定、平面上に絵を作成する速度、動力プレス特別教育の学生取得、安全衛生教育を工夫した。

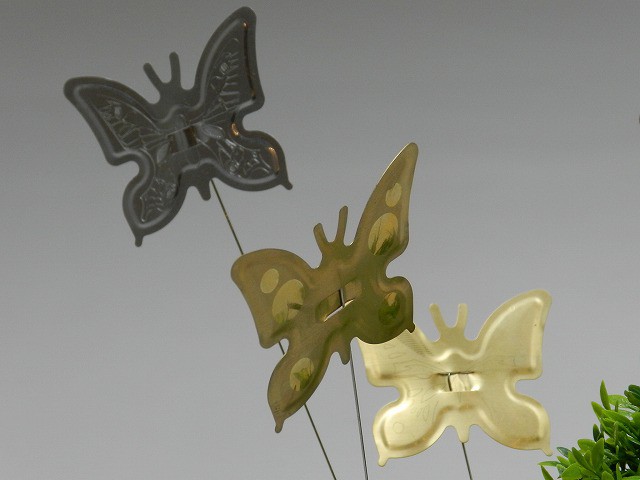

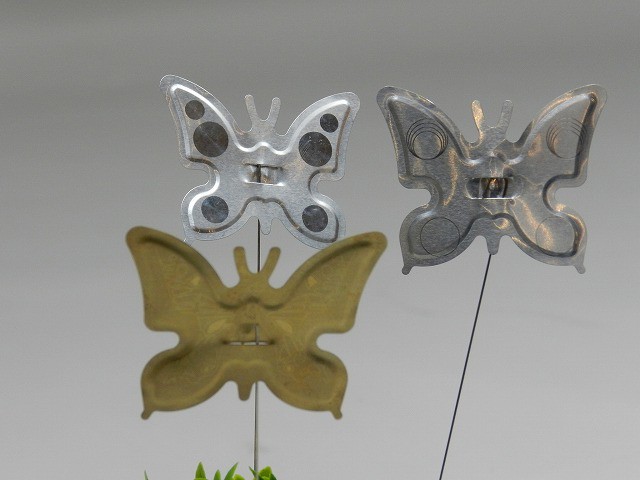

製作図面から実際に加工してみて気づいた点: 軟質・薄板ヘアライン部に、塑性変形付与によるファンタジーな装飾効果が得られている。微細加工・鏡面加工がソフトタッチに玉を活用することにより、高い製品精度のねらい値にできる可能性がある。
