学生501
奨励賞(学生)

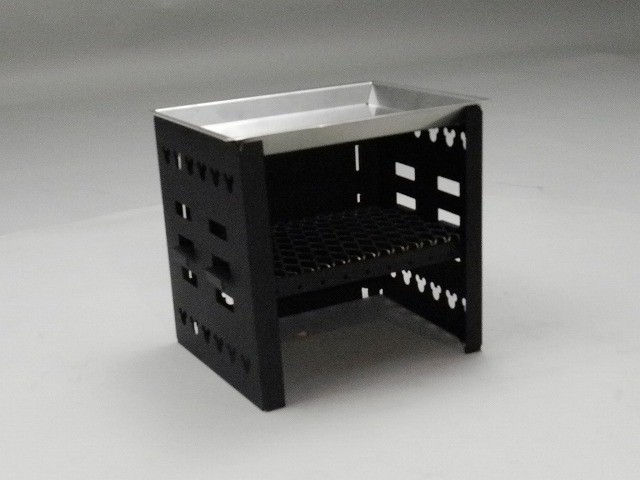

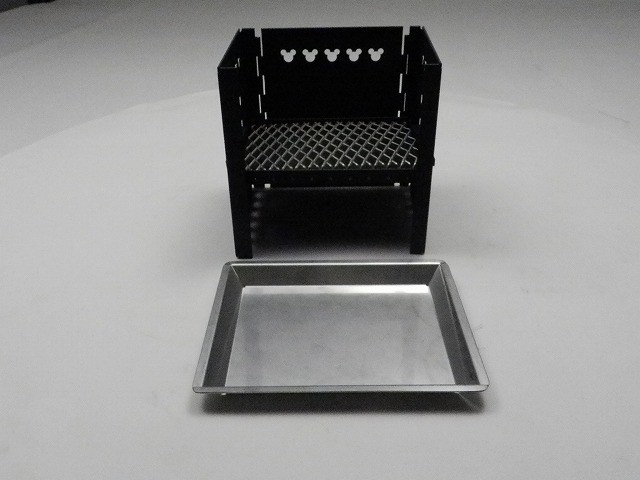

ソロキャン用折り畳み式コンロ
栃木県立県央産業技術専門校 (栃木県)
-
・サイズ: W199 × D166 × H181 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 7 分
-
・加工時間: 60 分/個
-
・加工数量: - 個
-
・材質: SECC、SUS304
-
・板厚: 0.8、1.5 mm
-
・作品種類: オリジナル品
加工工程
3D/2D設計
CAD/CAM
ブランク
曲げ
仕上げ
アピールポイント
作品テーマを選んだ理由: 最近ソロキャンプが流行っており、自らが使うことを想定し、学生達がディスカッションを重ね、折り畳み式コンロを製作することとした。
使用材料を決めた理由: 実習課題であるため、コスト重視で材料を決定。主要な部分はスチールで、一部にステンレスを採用することで、素材の違いによる特徴を学ぶ。また、スチール部については、耐熱塗装を施し、塗装方法についても学ぶ。
最も重点を置いた点や箇所: キャンプ道具であるため、容易に持ち運ぶことができる寸法、容易に組立・収納ができる構造とした。
最も苦労した点や箇所: カーリングの精度の安定が課題であったが、プレスブレーキで使用するカーリング用金型を製作することで寸法が安定し、スムーズに開閉できる精度で製作できるようになった。
製作図面から実際に加工してみて気づいた点: コンロ本体を0.8㎜で製作したが、思っていた以上に剛性感があり、重さを感じた。
