35th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding318

Technical Award

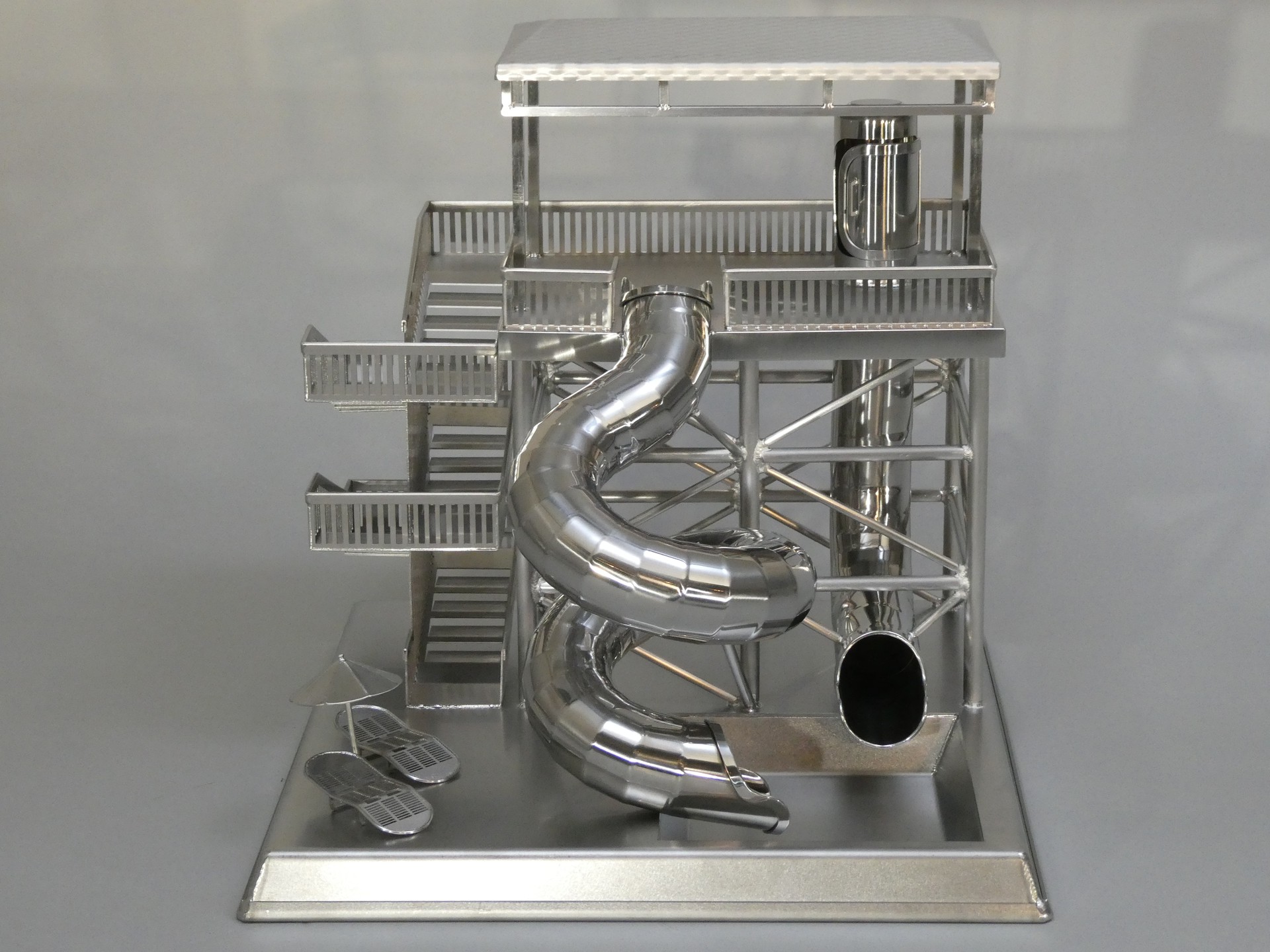

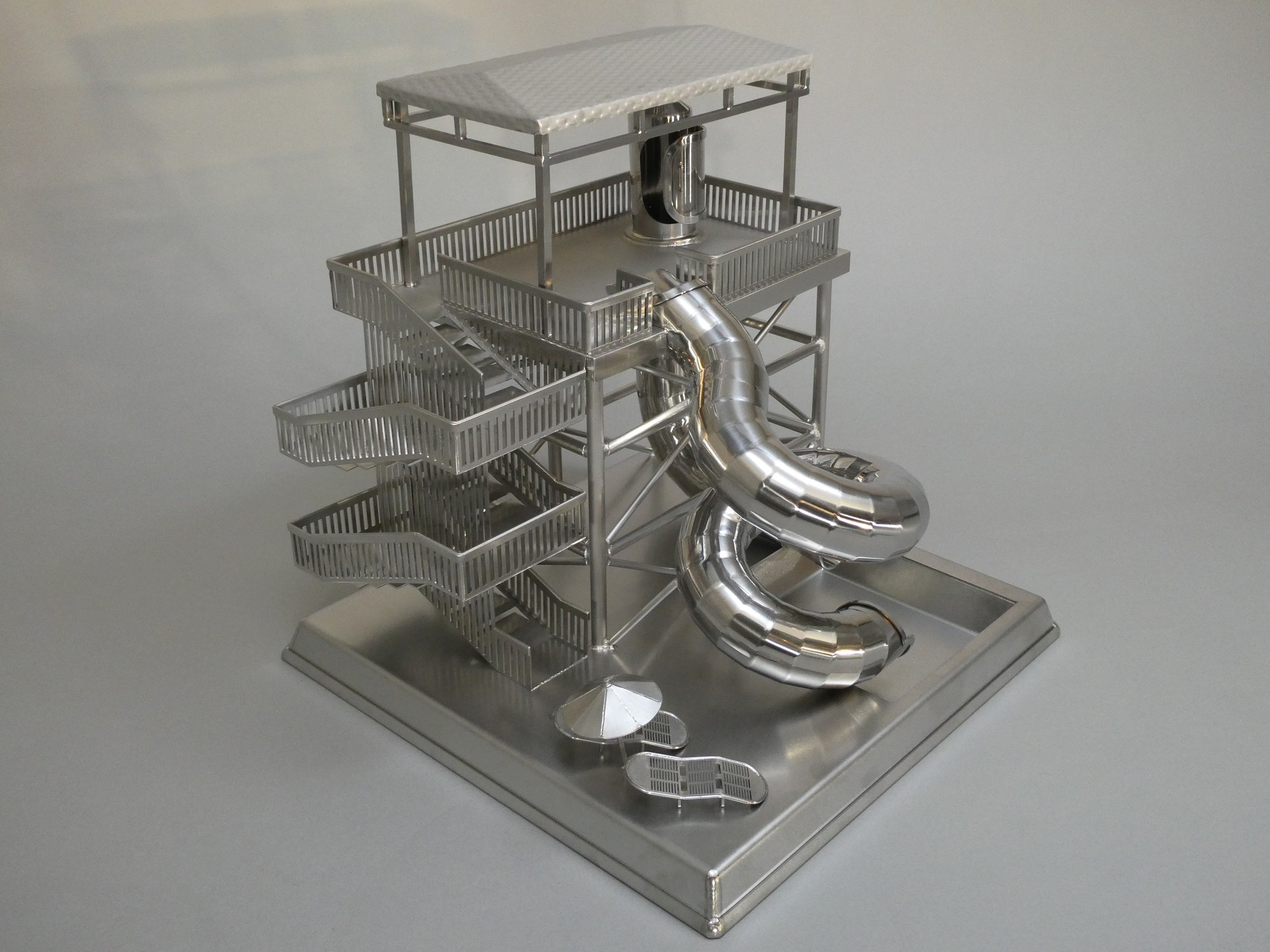

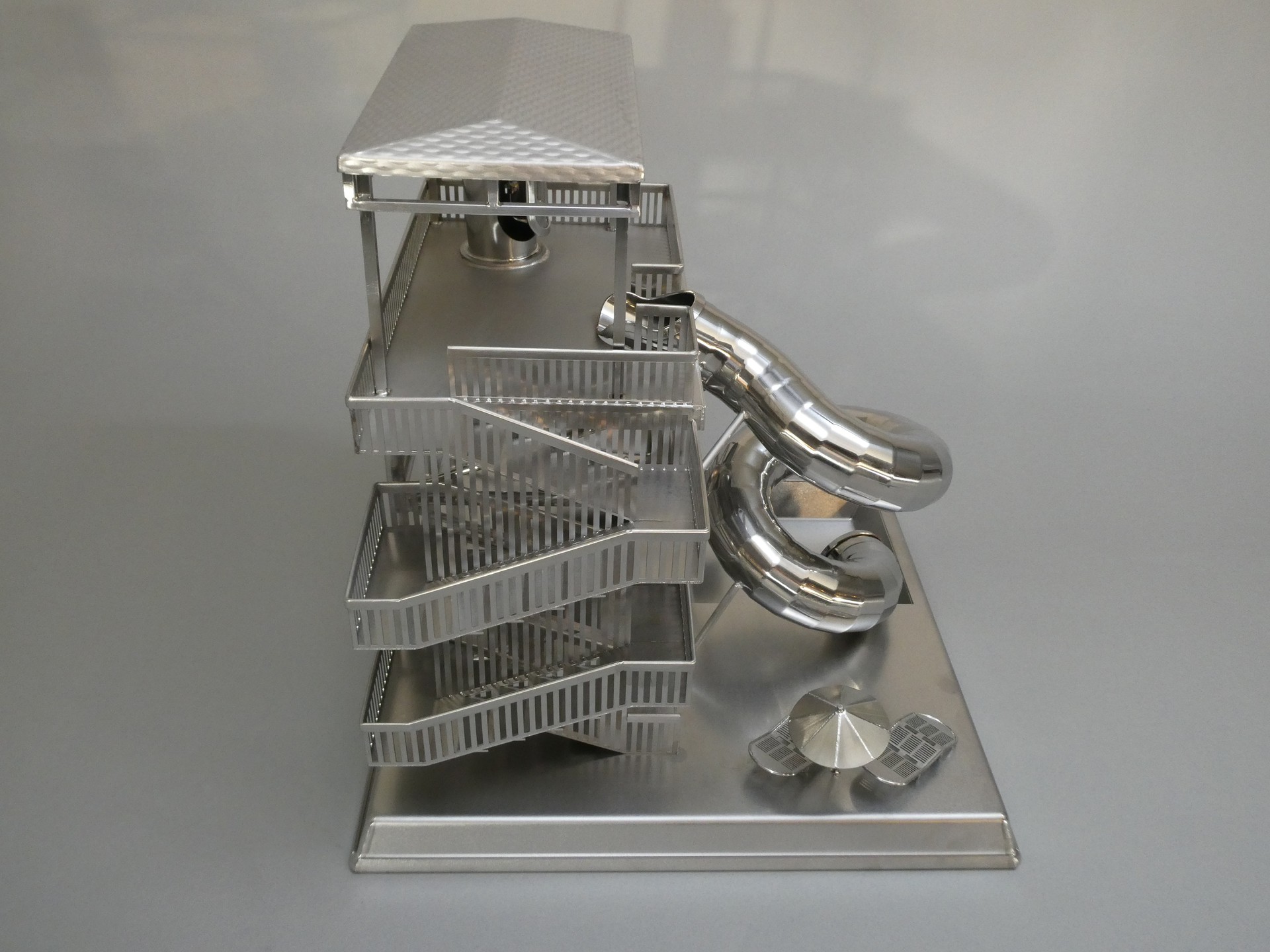

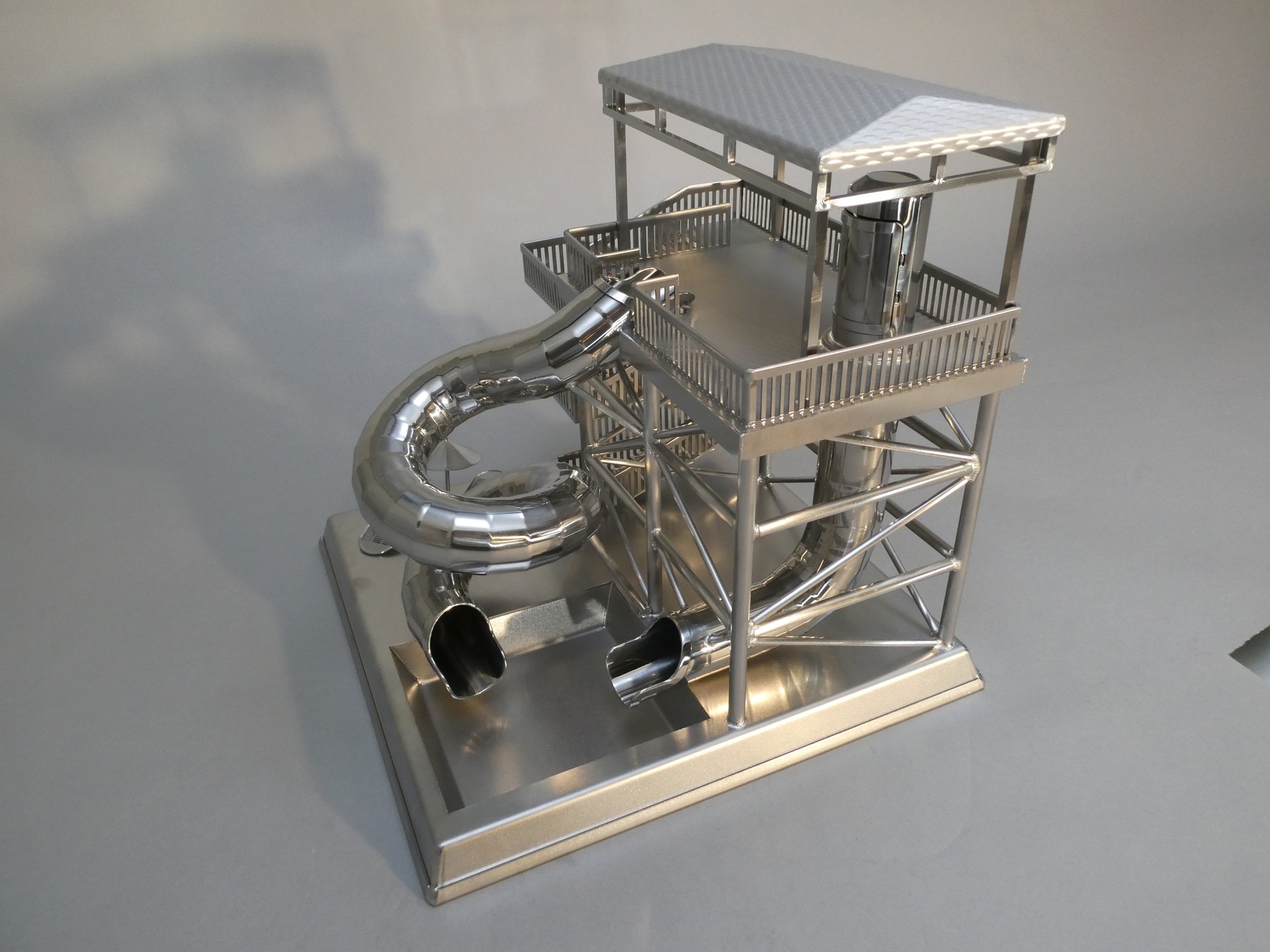

Water Slider

Fuji Arc Co.,Ltd. (Shizuoka Pref. Japan)

  • ・Size: W373 x D373 x H370 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 3600 min

  • ・Processing time: 72000 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0・1.2・1.5・2.0 mm

  • ・Type: Original work

Process

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Welding

  • Welding

Strengths

今回、このウォータースライダーを製作するにあたり、様々な困難に直面しましたが、多くの試行錯誤を重ねて完成しました。

当社に備わる設備を考慮しながら、最大限の能力を引き出せるようトライ＆エラーを繰り返しました。

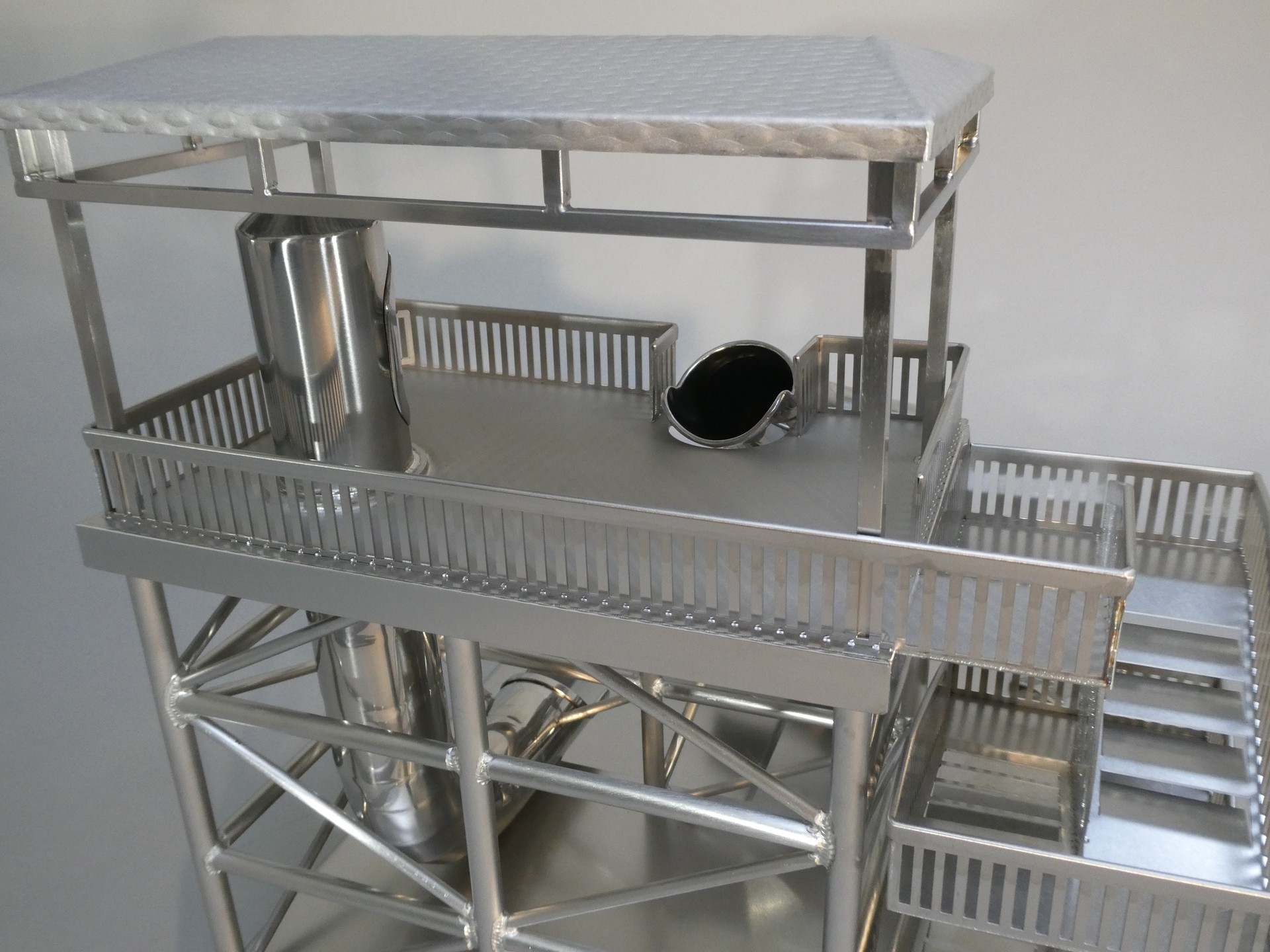

まず、展開工程、レーザー加工工程においては、ウォータースライダーの角度、手すり等の細部に気を付けました。

次に板金工程では、金型の跡が残らないよう普段以上の養生に気を使い、至る所をヘミング加工して、完成イメージに近づけました。

最後に溶接工程では、ウォータースライダーの研磨加工に気を使い全体的に薄物を使い、YAGレーザ溶接機を駆使して溶接しました。
