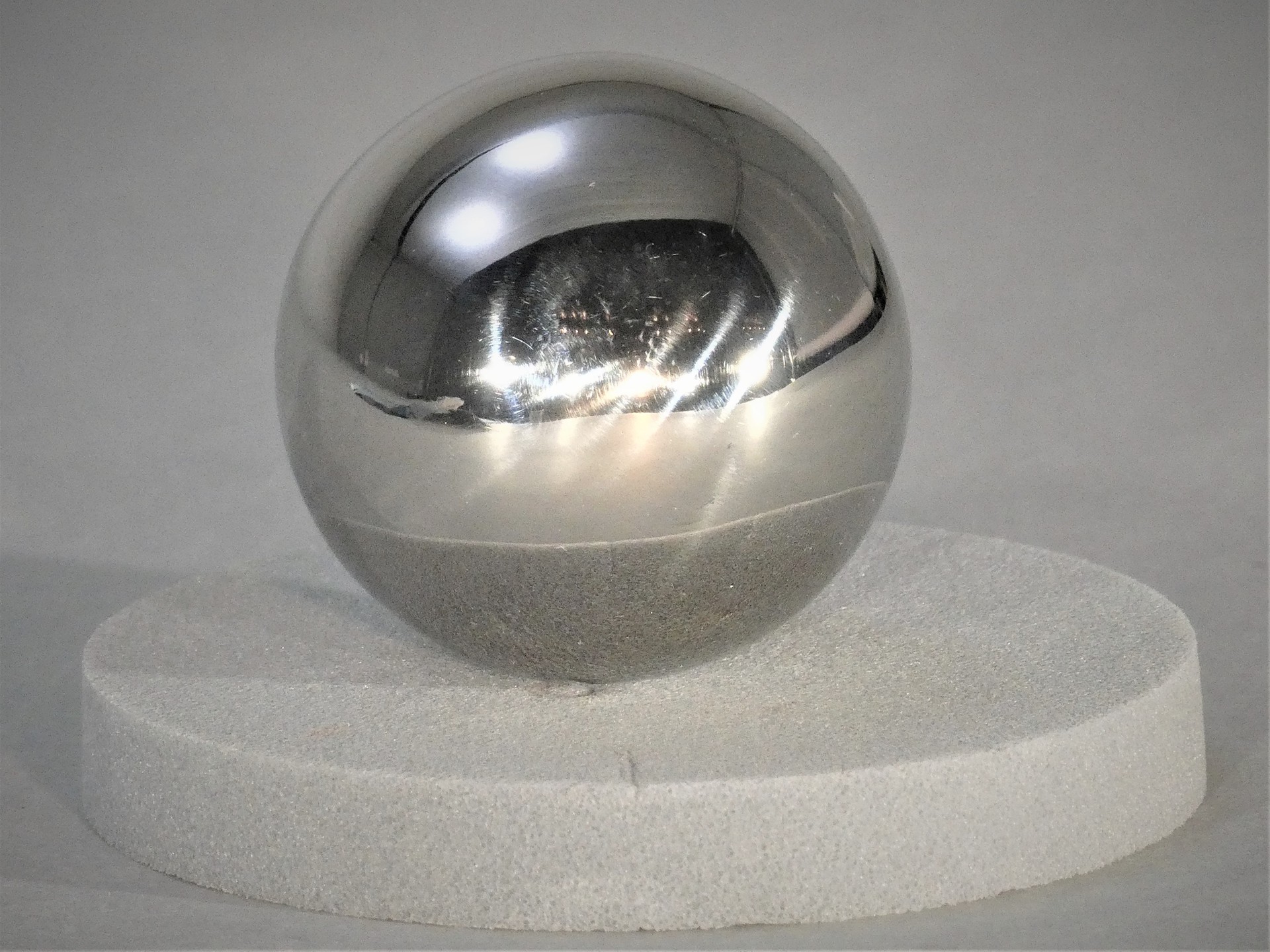

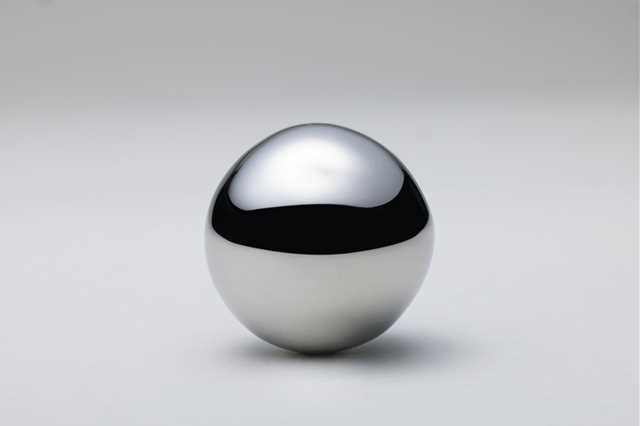

Pearl

MIWA Industries Ltd. (Fukushima Pref. Japan)

  • ・Size: W41 x D41 x H41 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 300 min

  • ・Processing time: 530 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.8 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Welding

  • Surface Finishing

  • Surface Finishing

  • Surface Finishing

Strengths

・加工手順

　①　ファイバーレーザーにてブランク加工

　②　ベンダーにて曲げ加工

　③　TIG溶接

　④　サンダーにて表面を粗く仕上げる

　⑤　フラップホイルにて表面に丸みを付けながら仕上げる

　⑥　ダブルアクションにて表面を仕上げる

　⑦　バフにて表面を磨き、最終仕上げ

・工夫点

　①　プログラム(写真は添付1参照)

　　分割数

　　・　粗すぎないベストな分割数を探した

　　・　溶接が出来る肉を残せる量を探した

　　分割部の合わせ

　　・　合わせ部に隙間が極力出ないような形状とした

　②　曲げ(曲げ加工手順については添付②参照)

　　・　Rの出来を確認しながら平面を無くすよう調整した

　　・　先端へ行くにつれ圧力を弱め綺麗にRが出来るよう作業した

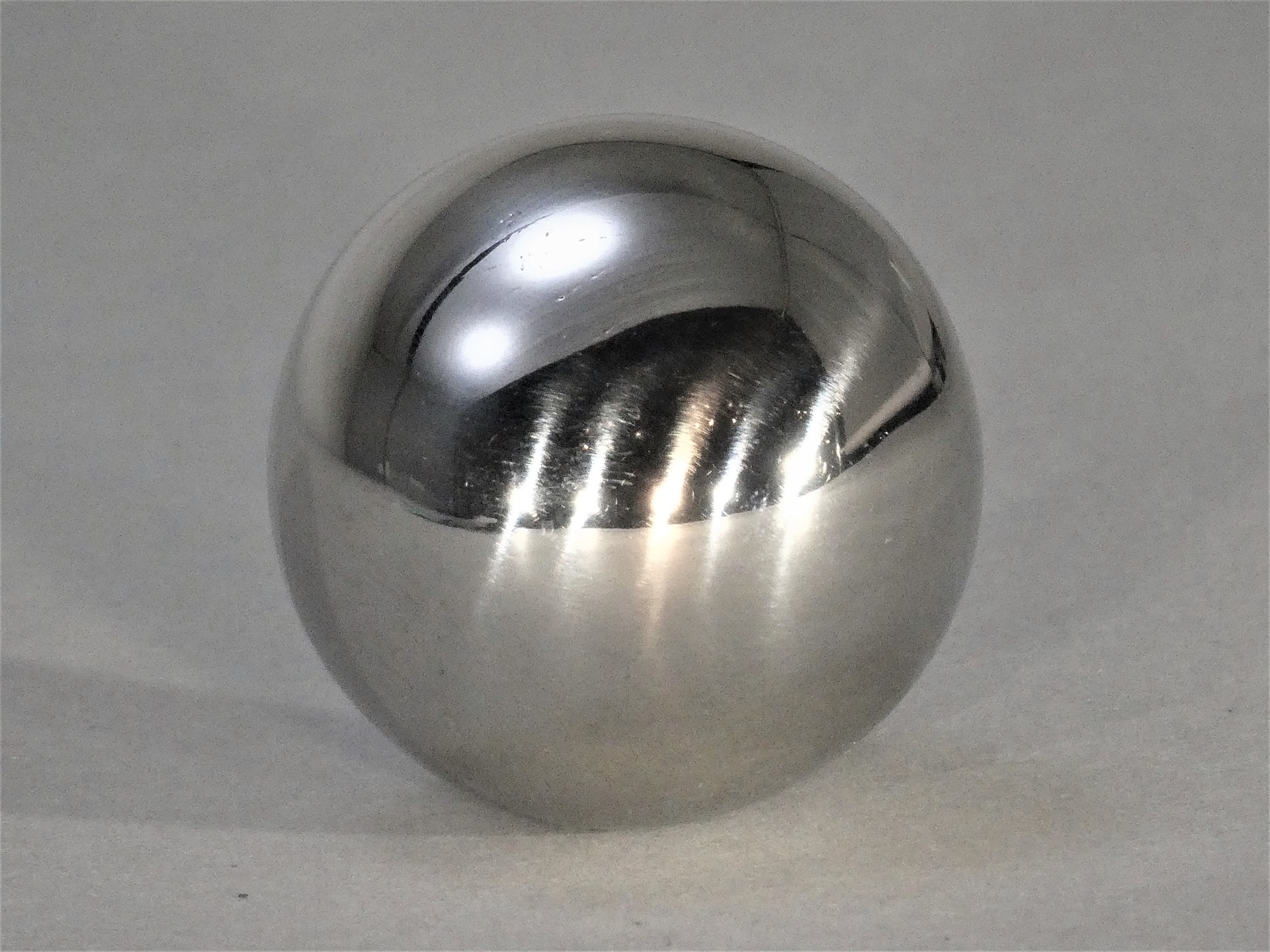

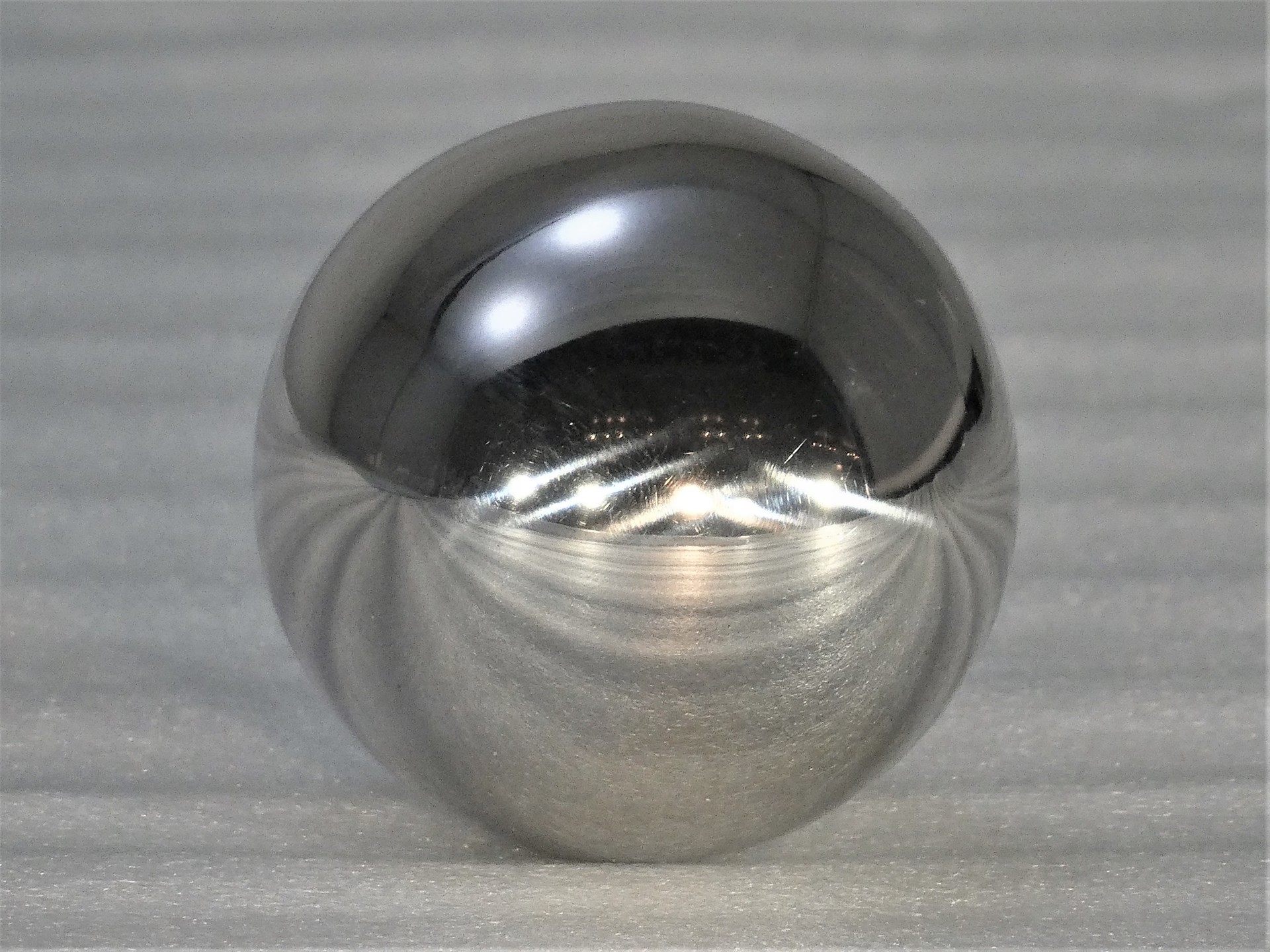

　③　溶接～仕上げ

　　仕上げ

　　・　真円に近づける為に転がしながら仕上げた
