Parts038

Technical Encouragement Award

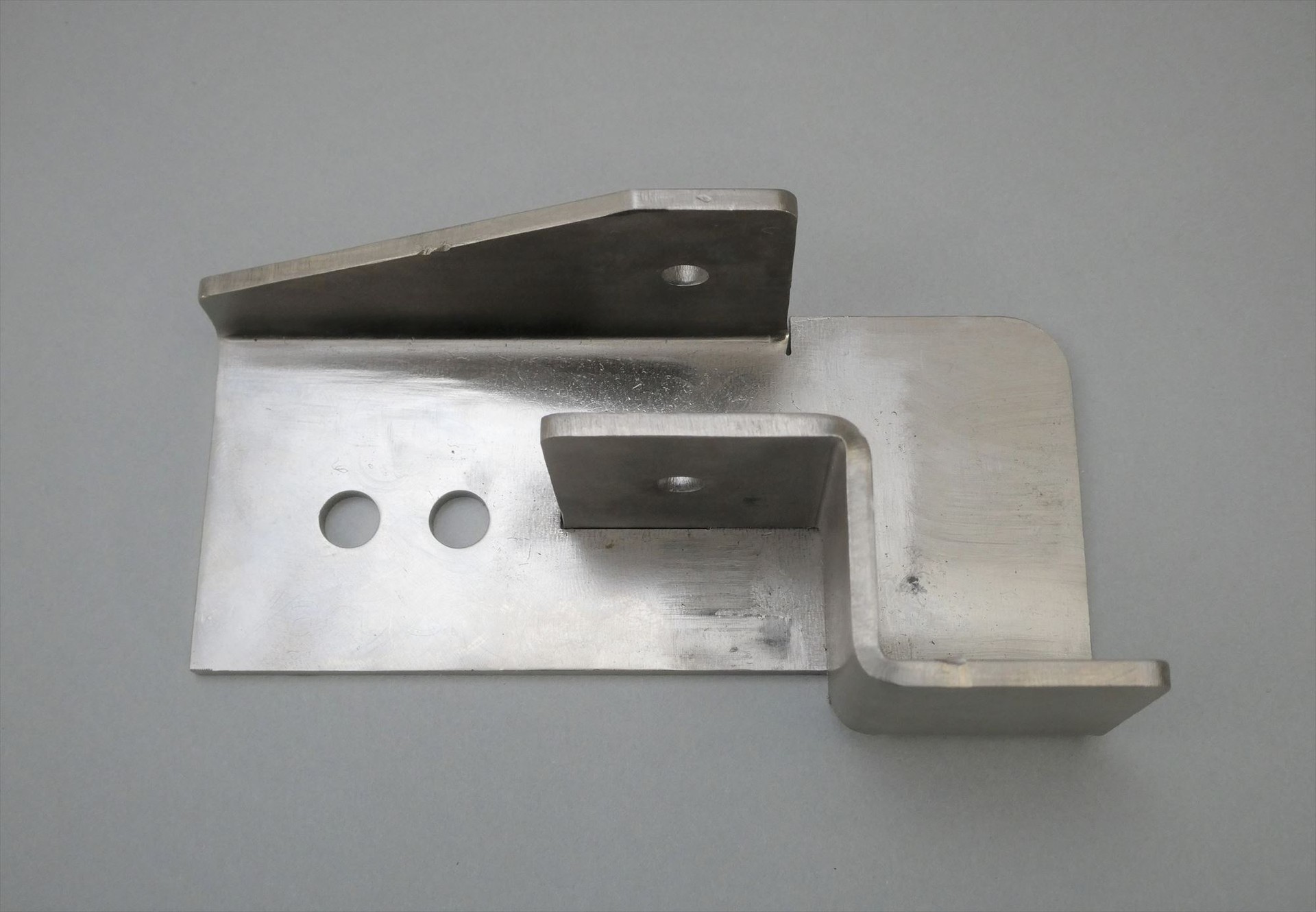

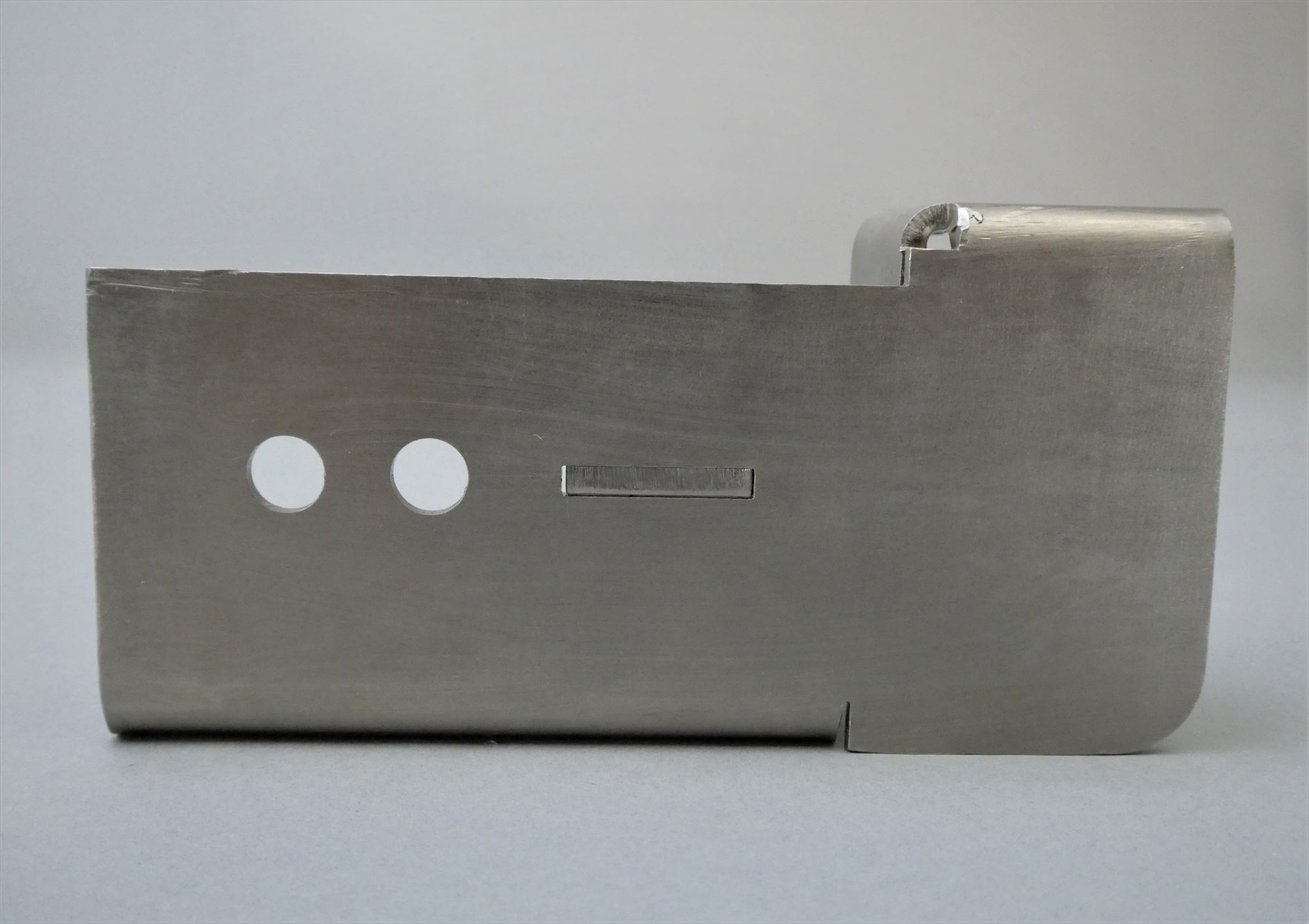

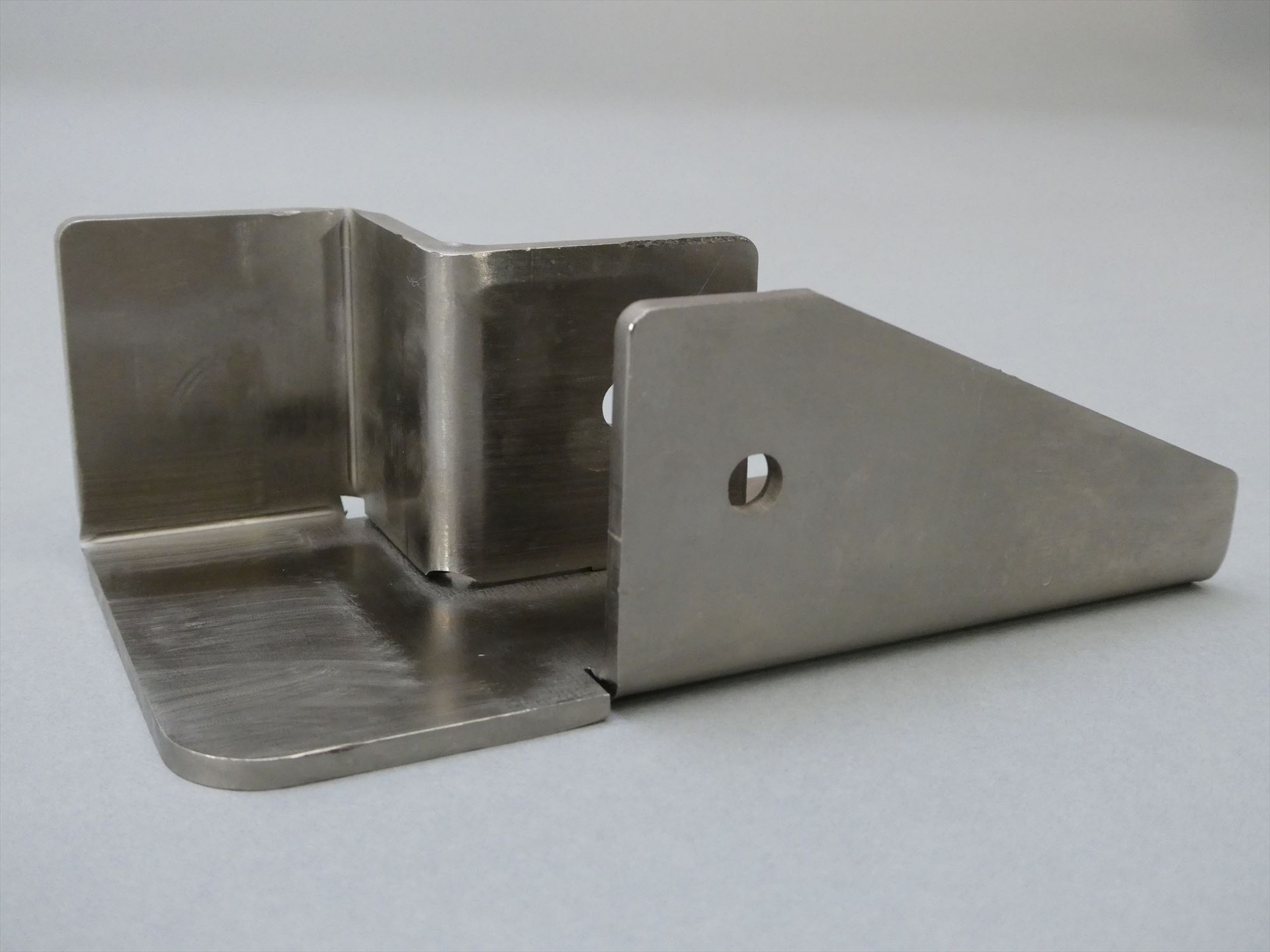

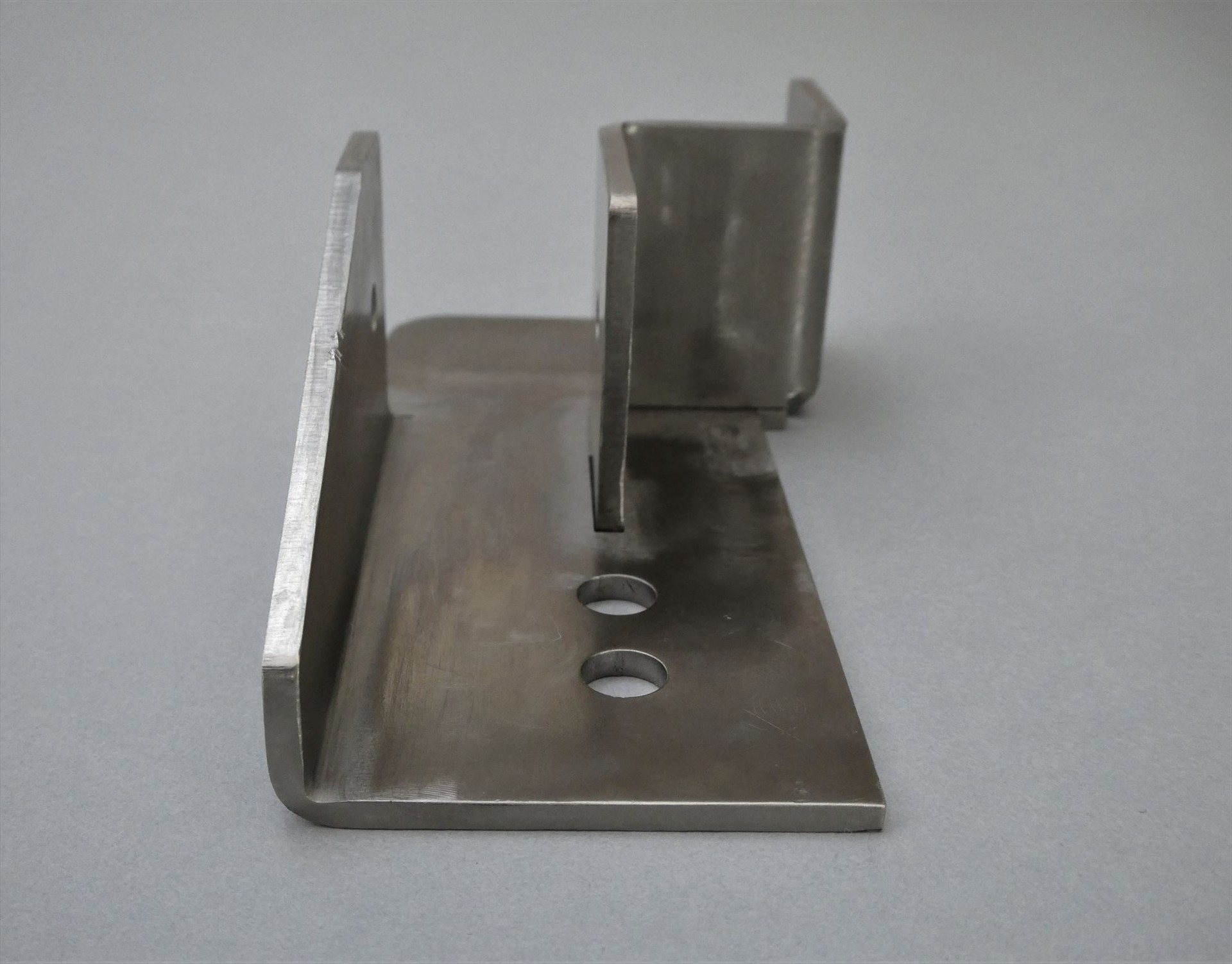

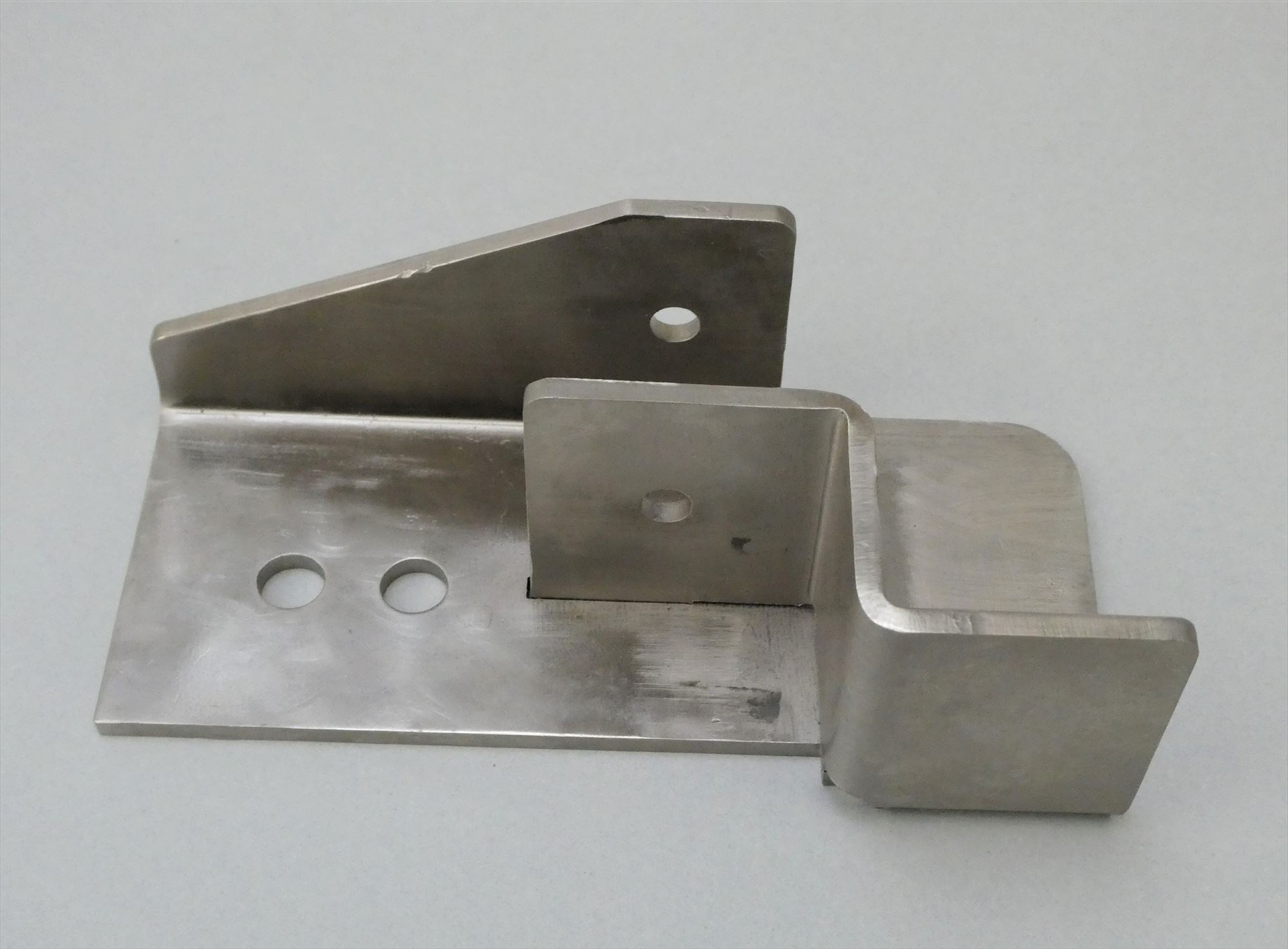

同心固定件／Concentric fixation

Hao qun (Tianjin) Engineering Technology Development Co., Ltd. (China)

  • ・Size: W150 x D100 x H50 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 30 min

  • ・Processing time: 15 min/quantity

  • ・Quantity: 1

  • ・Material: SPCC

  • ・Thickness: 2.5 mm

  • ・Type: Production work

Process

  • 设计

  • CAD/CAM

  • Laser

  • Bending

  • Finishing

Strengths

该产品设计及加工难度有3点：

1.因有多次折弯工序后配合精度需求，要求设计者有丰富的钣金加工经验，否则同心度及镶嵌工艺将无法实现。

2.对折弯机的加工精度要求比较高，多次折弯尺寸不能超过±0.2mm，否则最终产品将无法满足同心镶嵌尺寸精度±0.1mm。

3.操作者应有丰富的折弯经验，力度的大小都会影响最后产品的精度。
