35th Precision Sheet Metal Technology Fair

Formative arts fabrication (41 entries)

360° Viewer

Formative426

Technical Encouragement Award

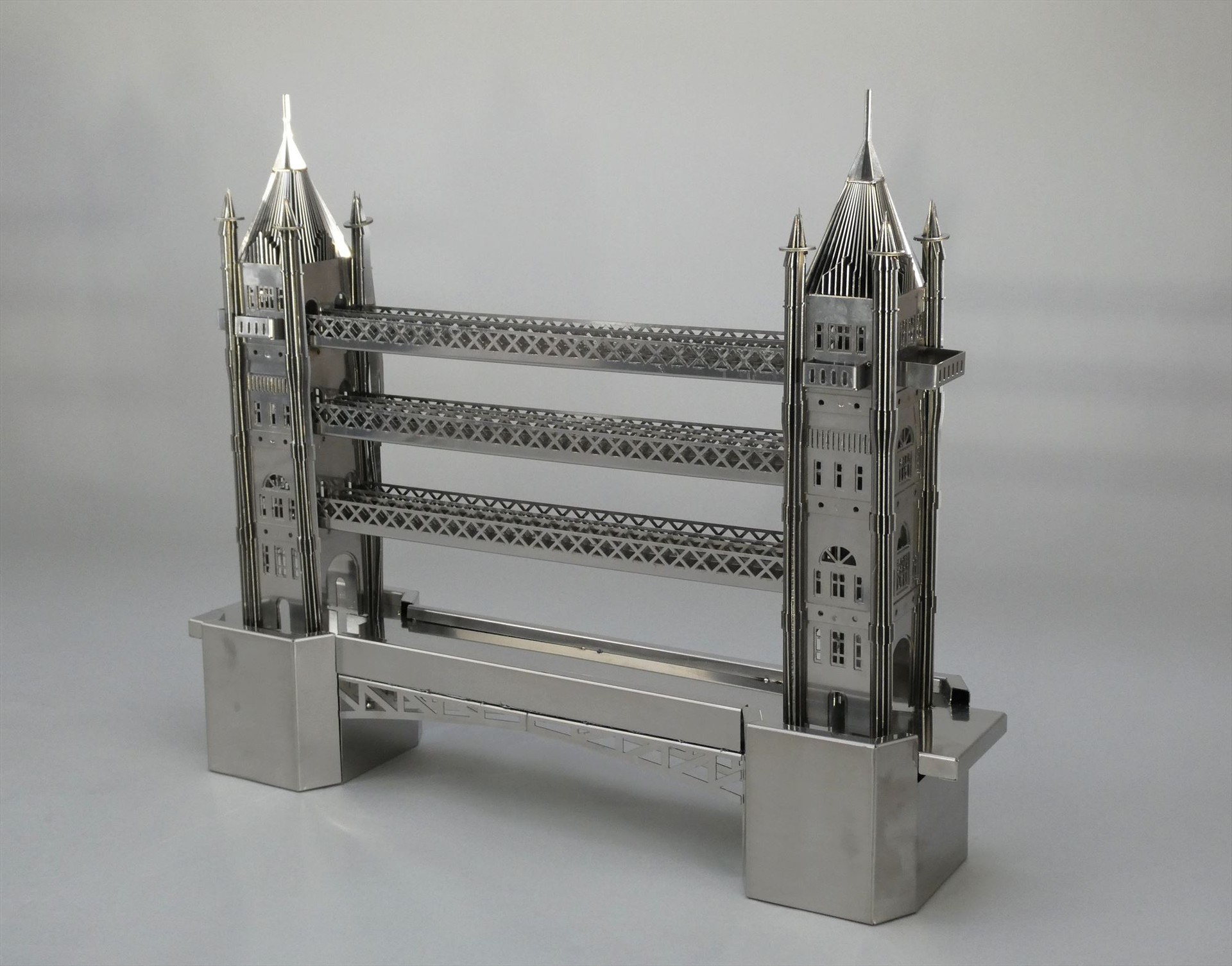

塔桥／Tower bridge

Langfang Jingdiao CNC Machinery Manufacture Co., Ltd. (China)

  • ・Size: W130 x D530 x H420 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 3 min

  • ・Processing time: 300 min/quantity

  • ・Quantity: 1

  • ・Material: SUS

  • ・Thickness: 0.8 mm

  • ・Type: Original work

Process

  • Design(3D/2D)

  • Design

  • Blanking

  • Bending

  • Fabriation

  • Welding

Strengths

1.塔桥整体用SheetWorks设计画图，用Trulaser 3030激光机下料，用Amada HG1303折弯机加工，使用氩弧底部焊接。

2.塔桥底座用0.8mm不锈钢板材不断试验折弯，修改工艺尺寸，用Amada HG1303折弯机加工，使用氩弧底部焊接，精修。

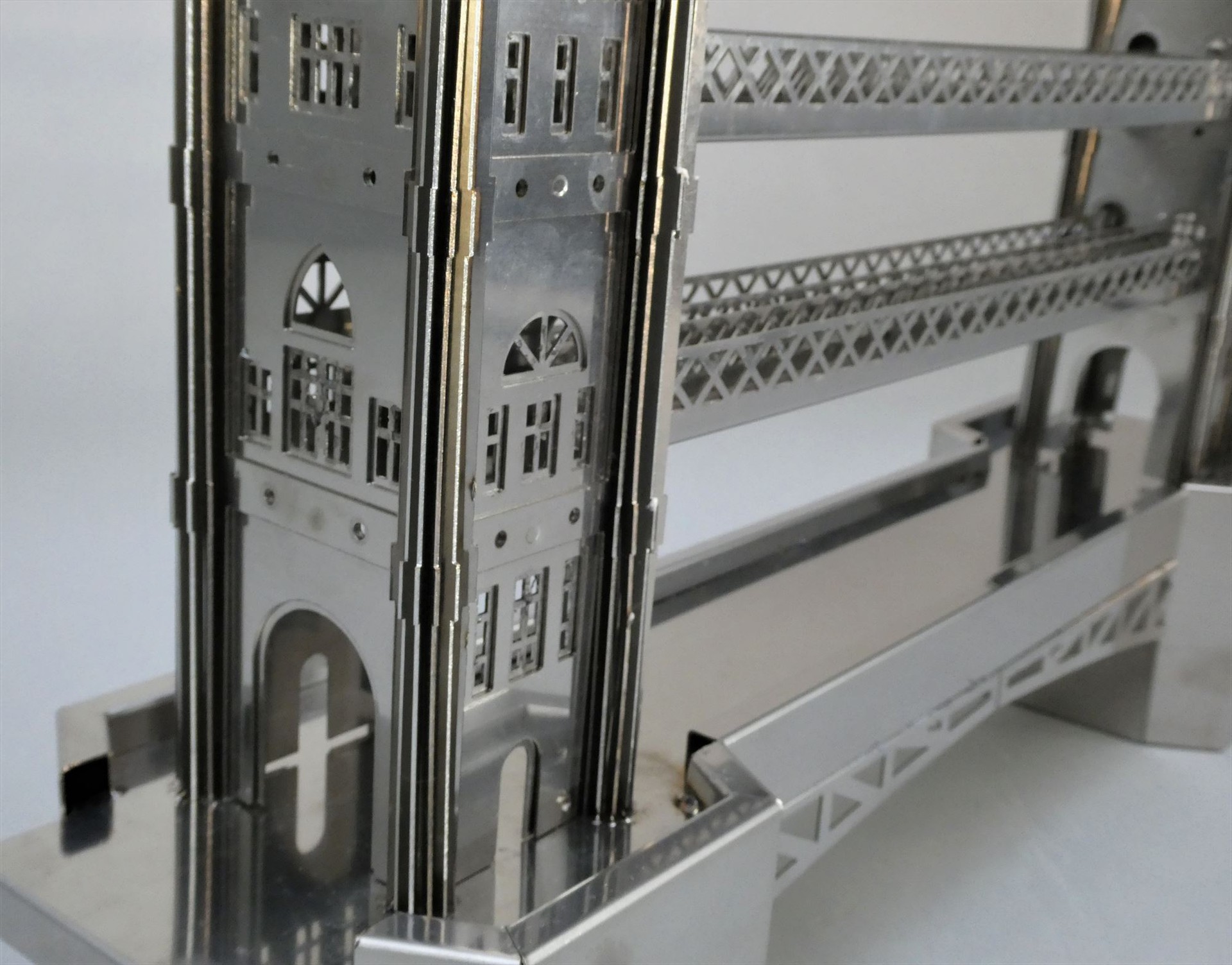

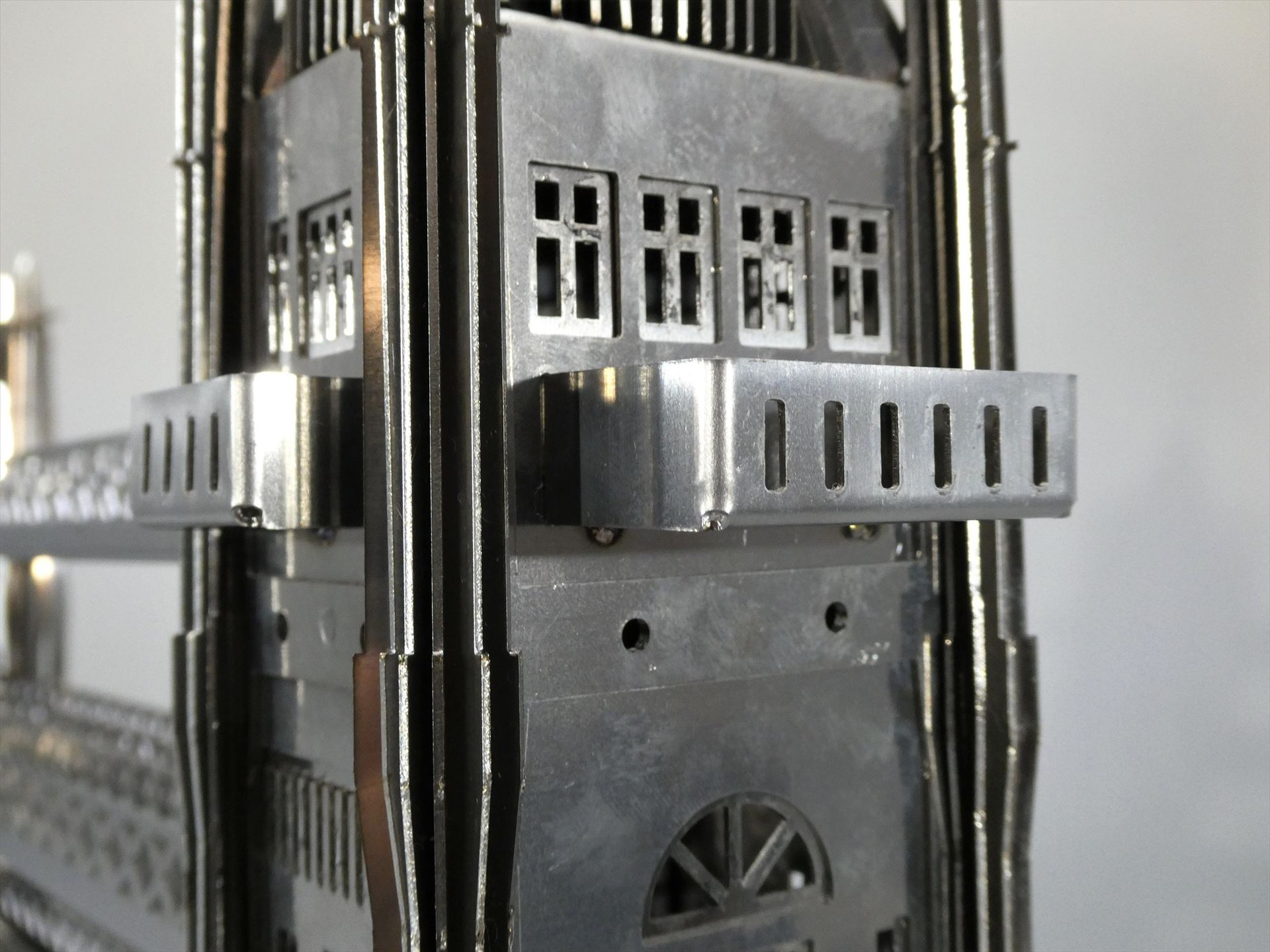

3.塔桥桥身部分用0.8mm不锈钢板材成型，点焊工艺将窗户、桥身固定。

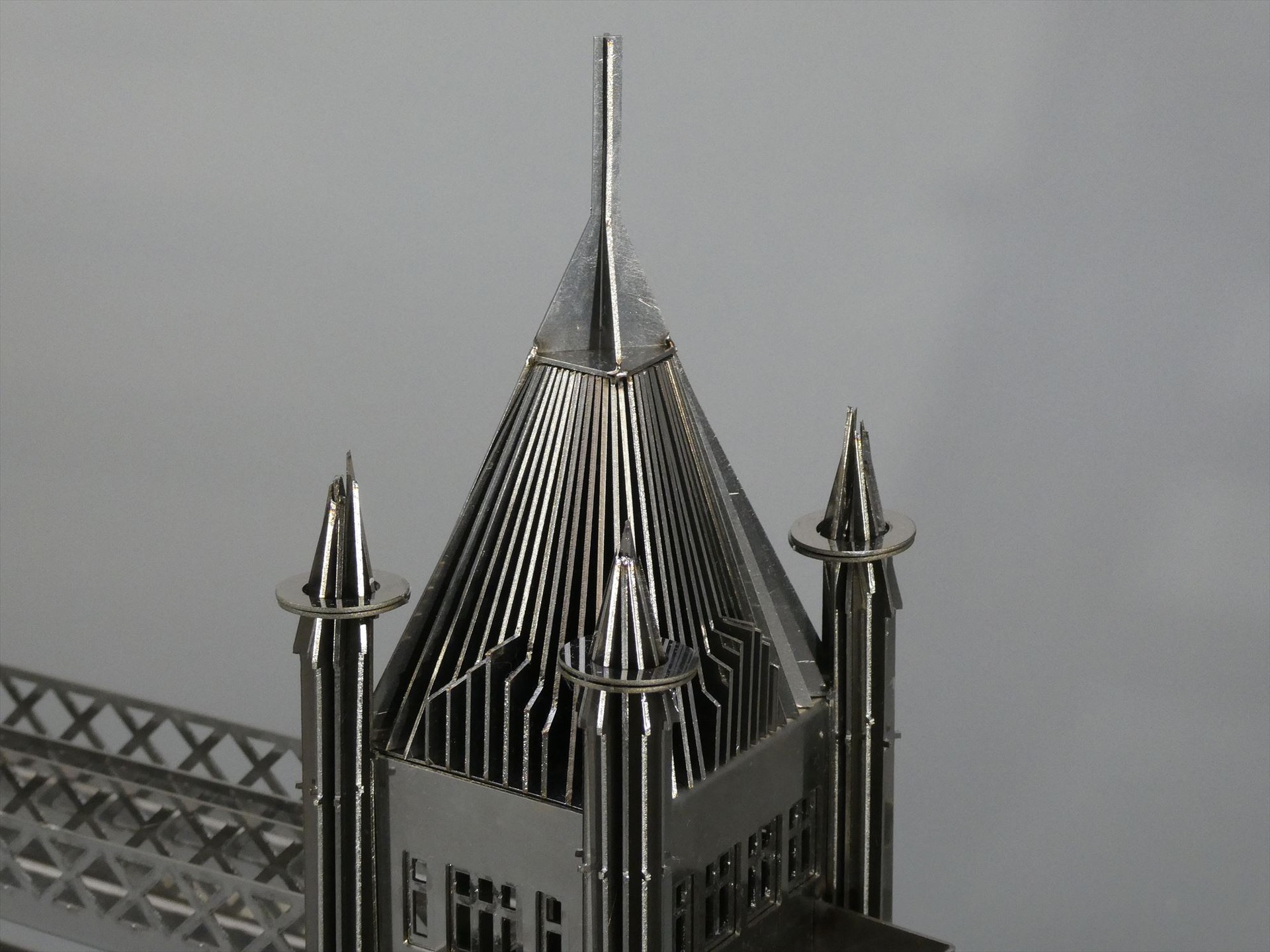

4.塔尖部分用0.8mm不锈钢板材成型,焊接较为复杂，交错插接后进行氩弧焊接并加固。

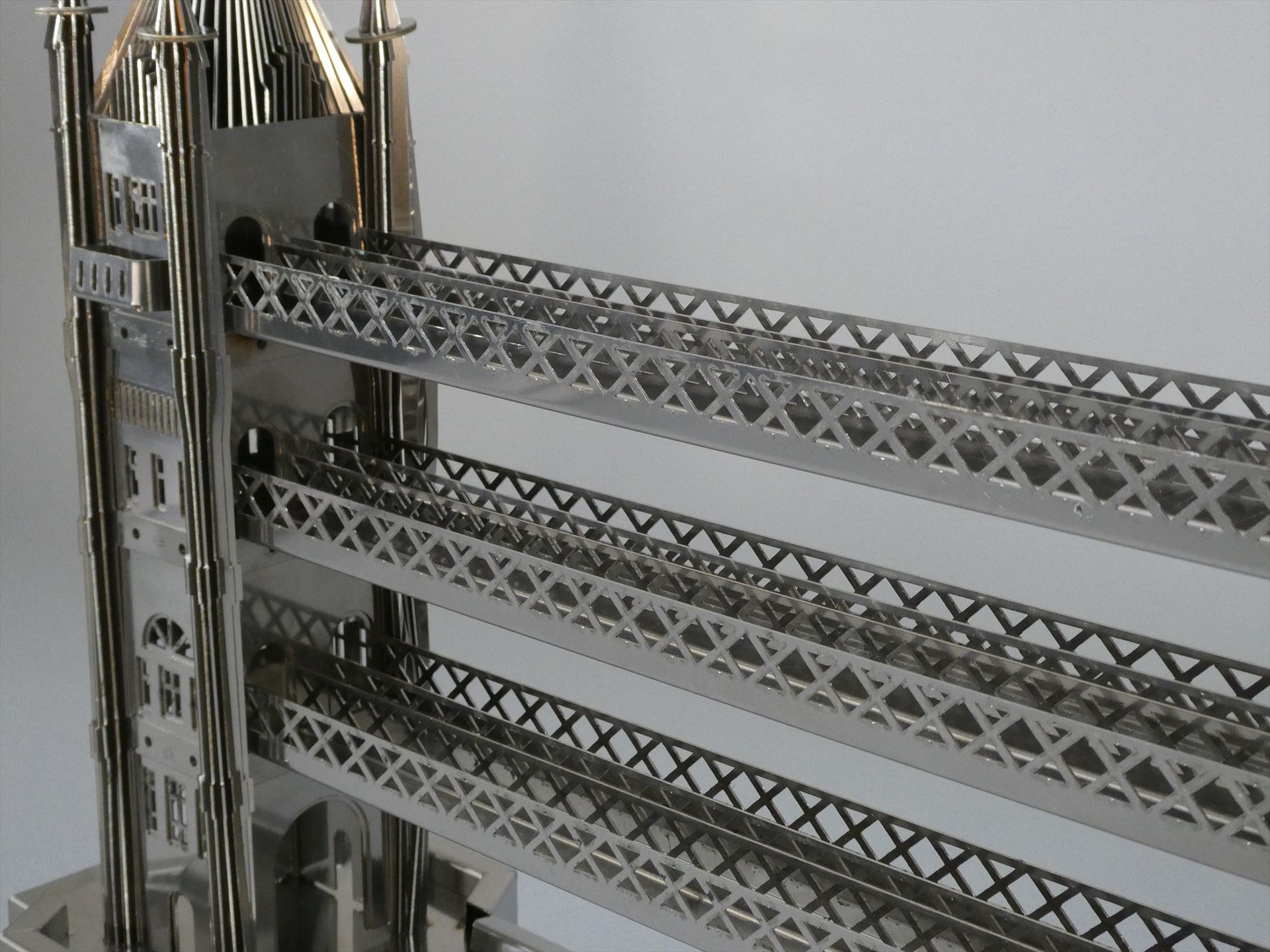

5.护栏部分用0.8mm不锈钢板材成型，用Trulaser 3030激光机下料，用Amada HG1303折弯机加工。
