SHINBA　IRON　WORKS　CORPORATION (Shizuoka Pref. Japan)

  • ・Size: W190 x D400 x H275 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 720 min

  • ・Processing time: 720 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.5 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Laser-Cutting

  • Bending

  • Assembly

Strengths

社内レーザー加工機の限界を試す！」というテーマでレーザー極小の穴あけ加工にチャレンジしました。

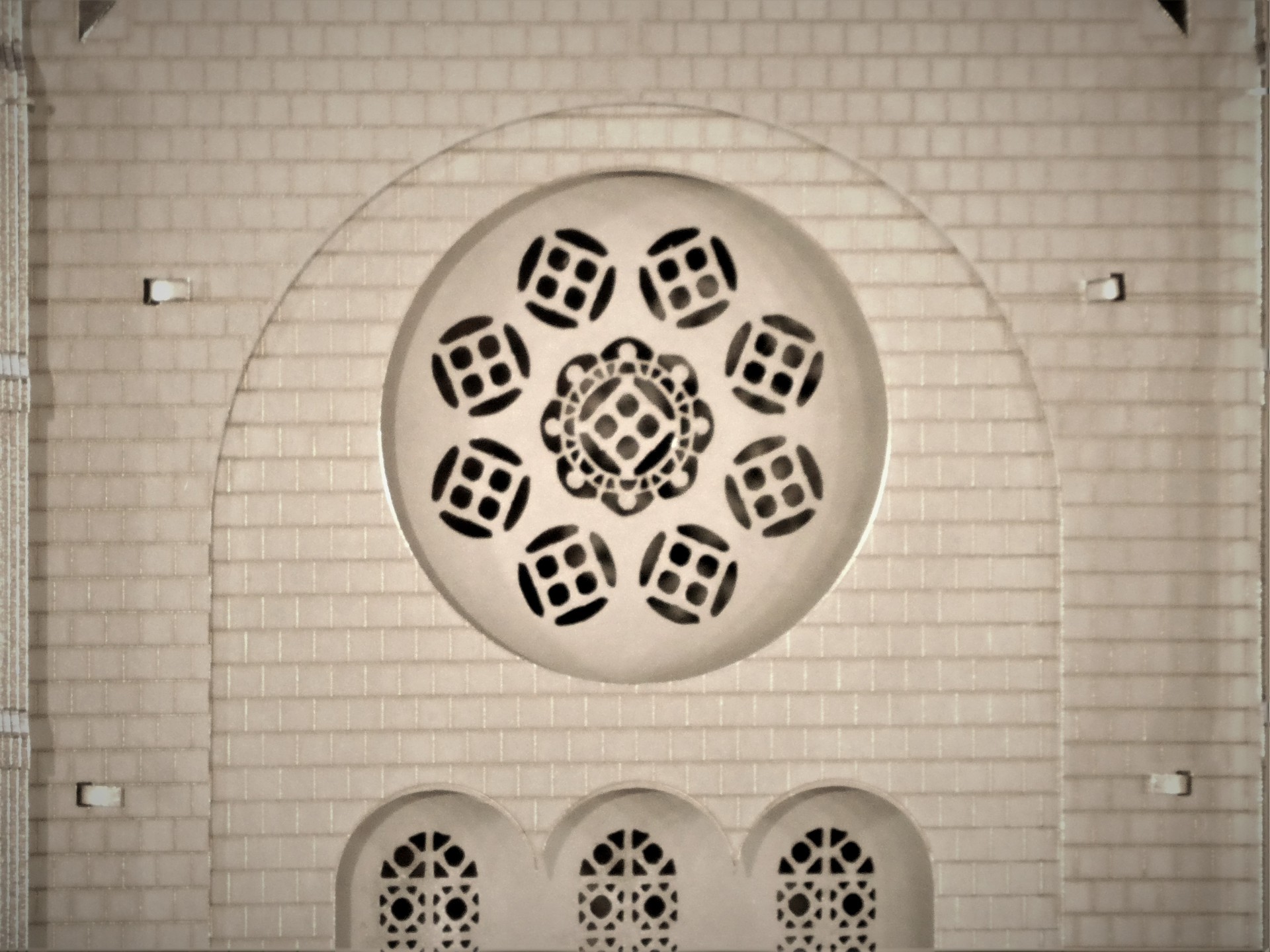

今回のチャレンジでは最小の1辺が0.16～0.44㎜の台形形状の穴あけ加工に成功しました。穴と穴の隙間も最小で0.2㎜程度になっておりレーザー加工時に発生する熱影響でこの隙間が溶け落ちないように高速に切断することで実現できました。模様を切り抜いている部品の中で30㎜角の範囲に約1000か所の穴あけをしているものもあります。

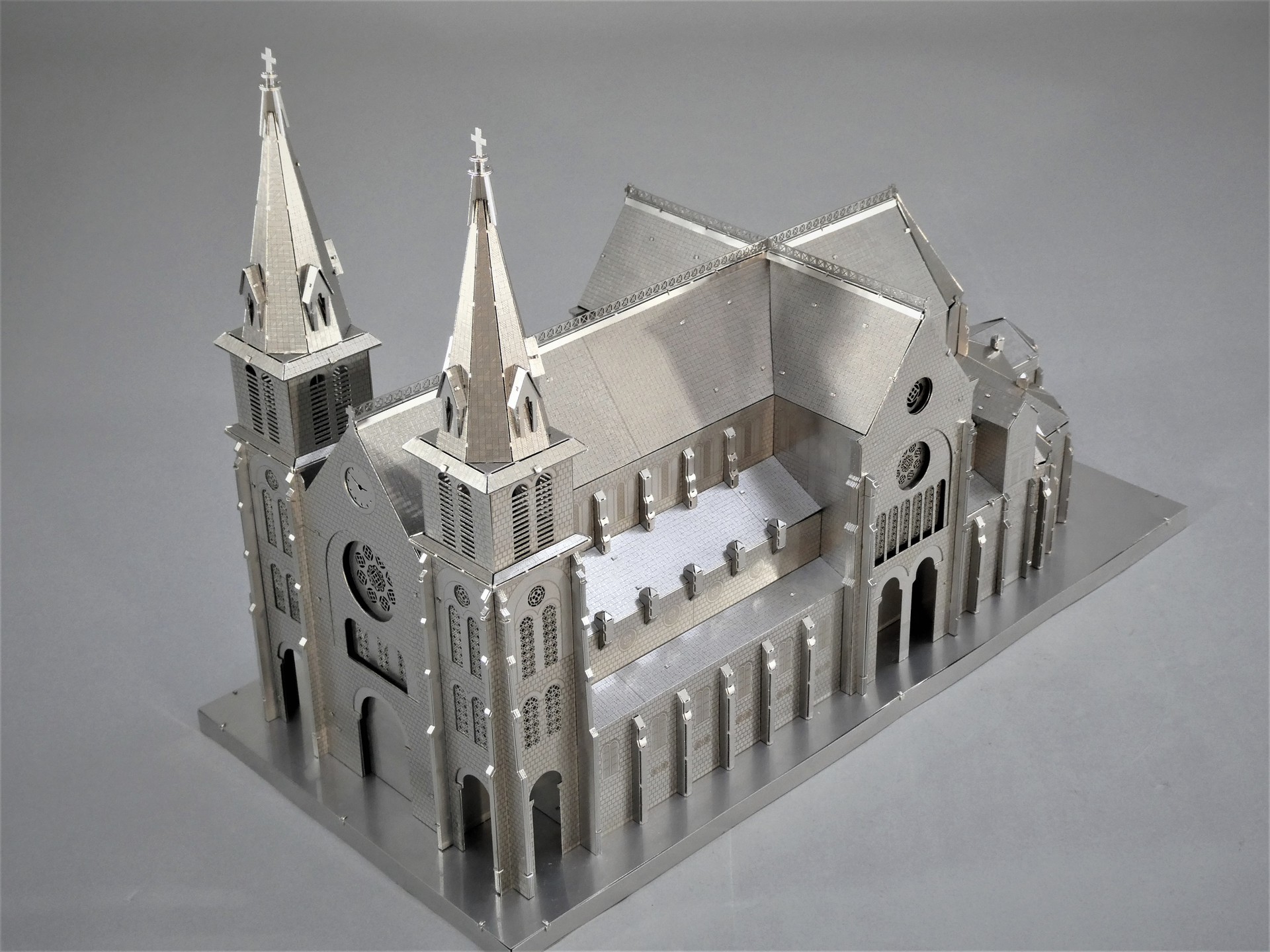

今回の作品はメンバーの故郷ベトナムにある、装飾が細かいサイゴン大教会に決定しました。

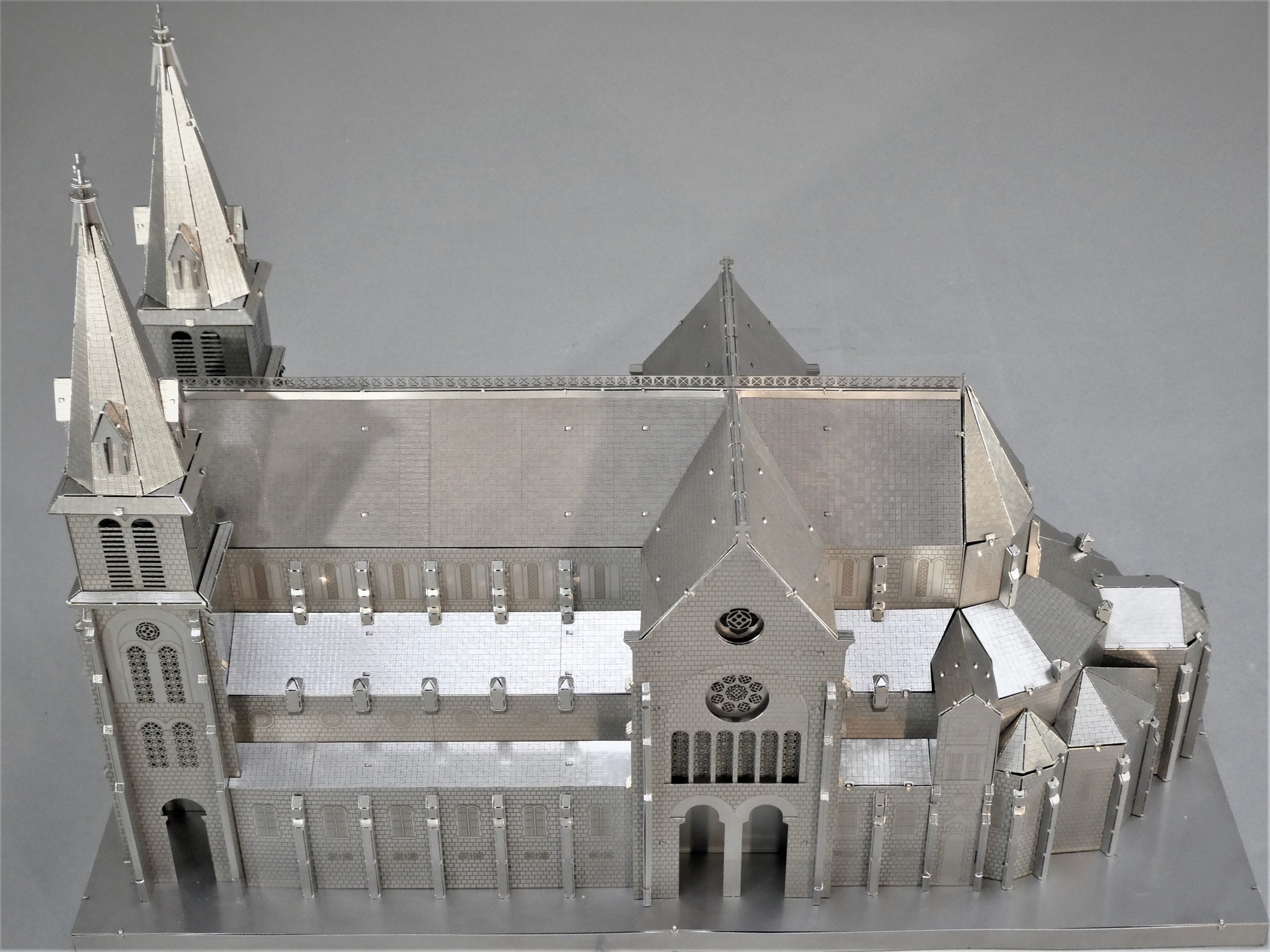

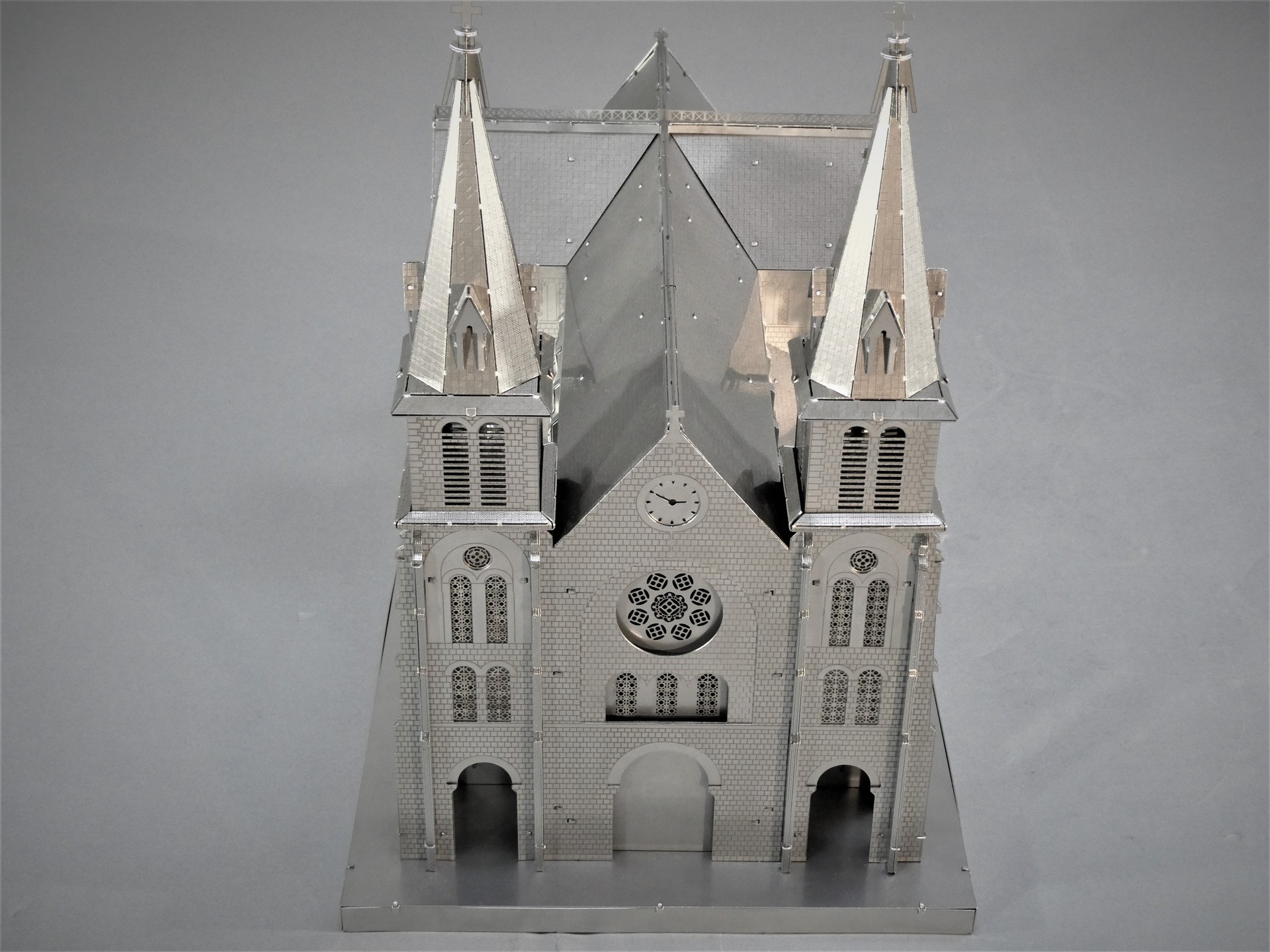

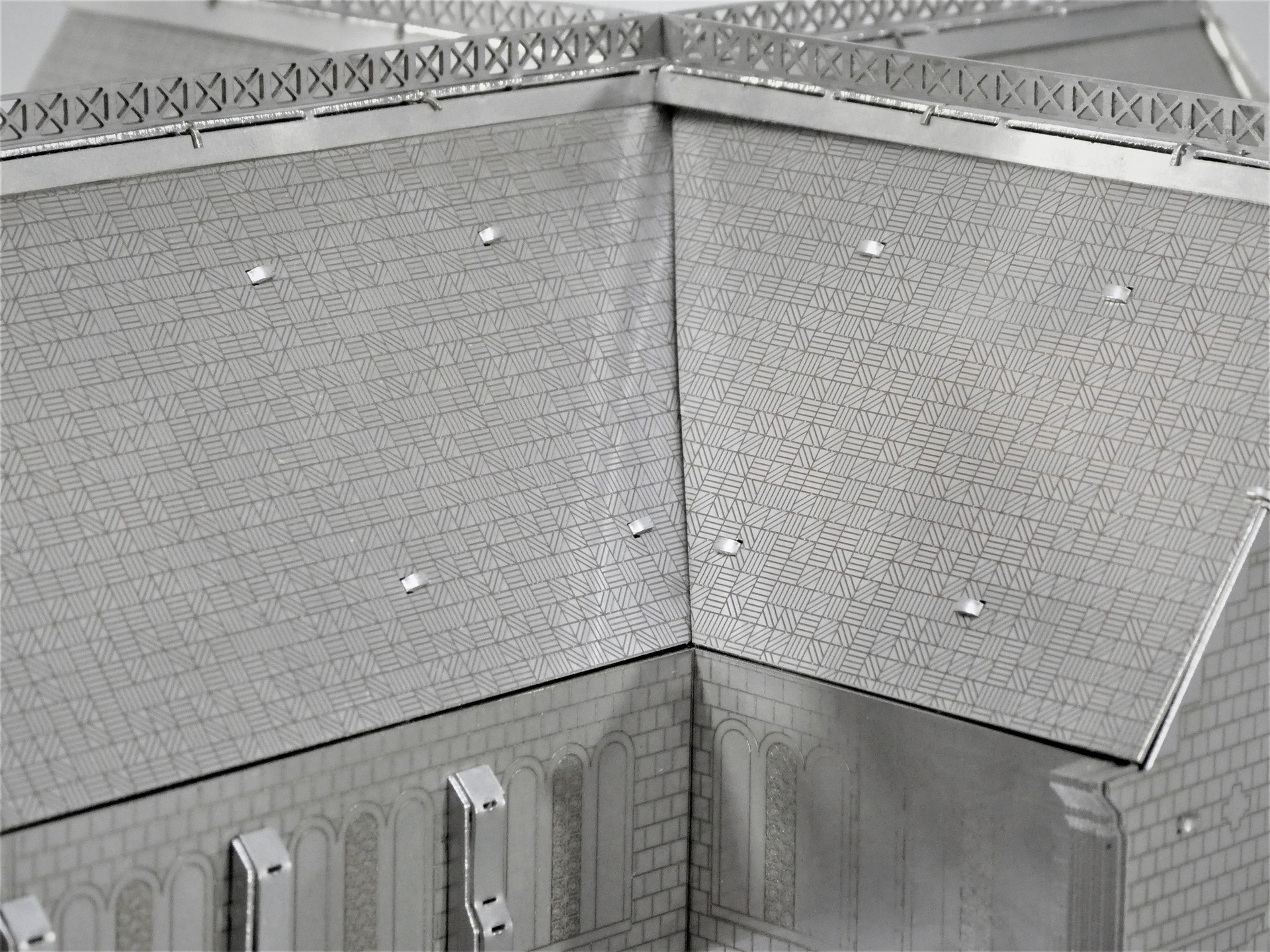

設計は写真や地図データを参考に測定し、1/236スケールでデフォルメして製作しており、64種類の部品から構成されています。組み立てには機械的な締結や溶接、接着材は一切使用せずに、部品同士を折り曲げて固定できるように工夫した設計になっています。また外壁・屋根等はレーザーマーキングを使用して模様を入れ、屋根は角度によって反射光が変化して見えるようにしました。
