35th Precision Sheet Metal Technology Fair

Formative arts fabrication (41 entries)

360° Viewer

Formative410

Technical Encouragement Award

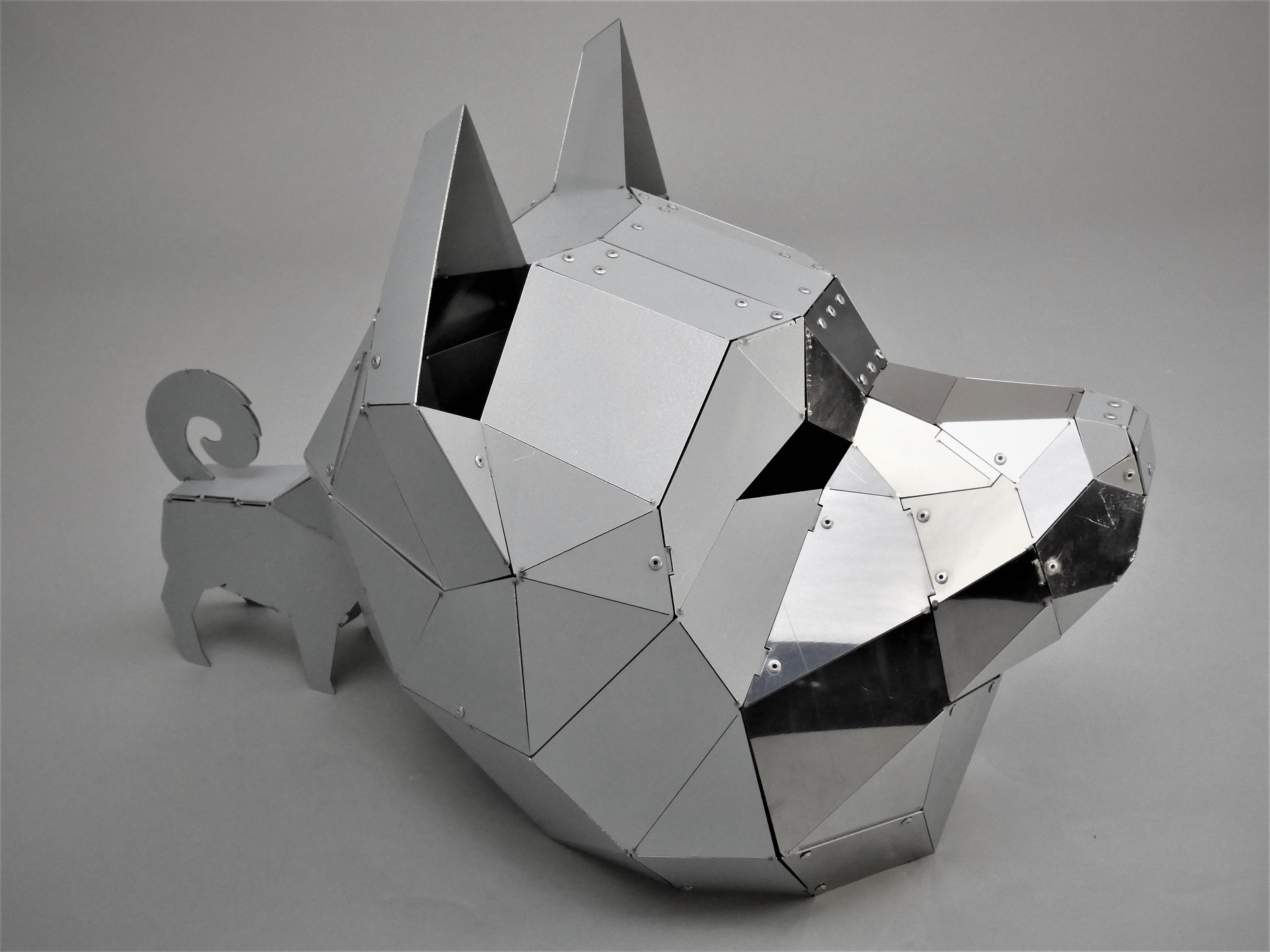

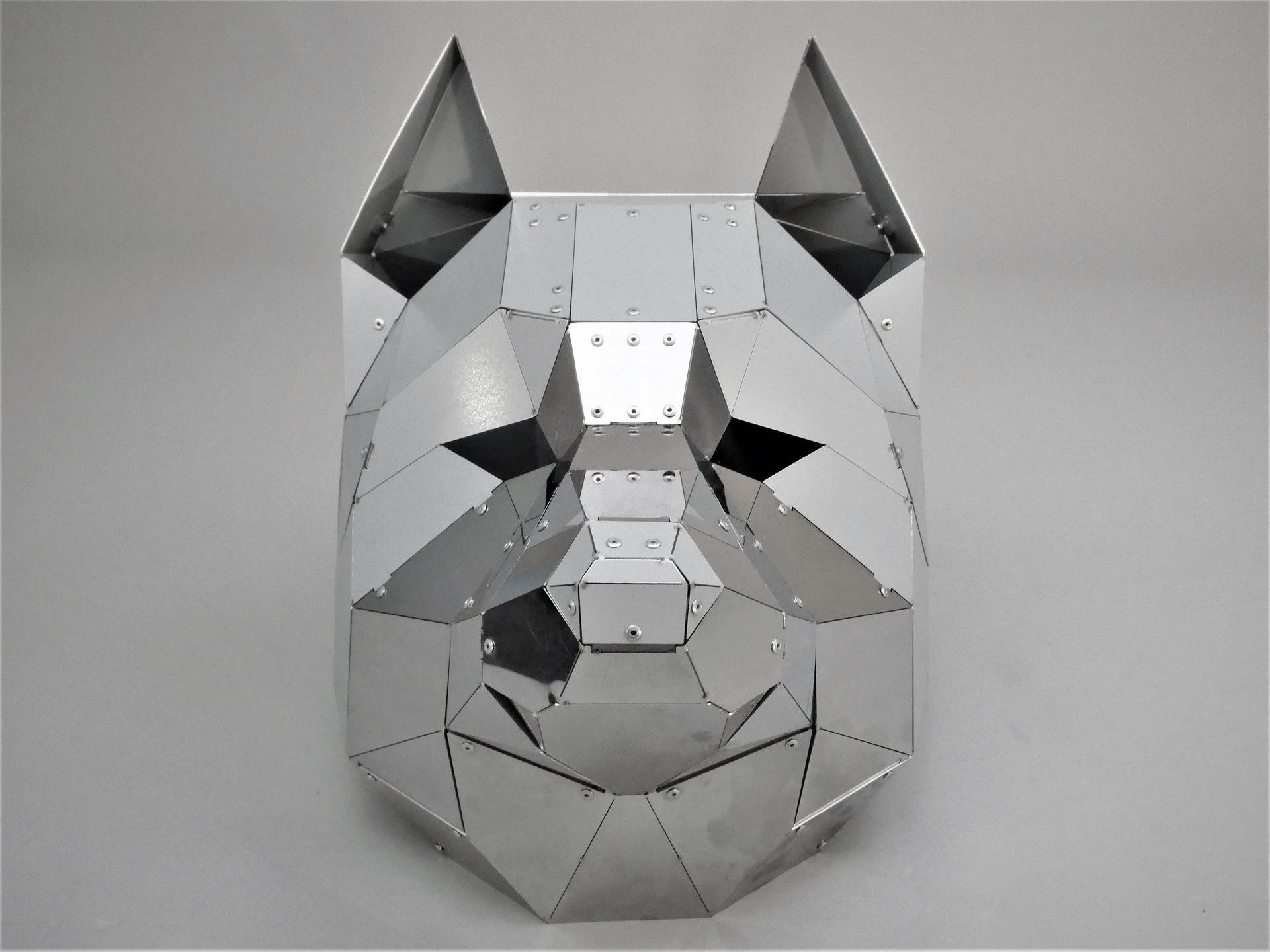

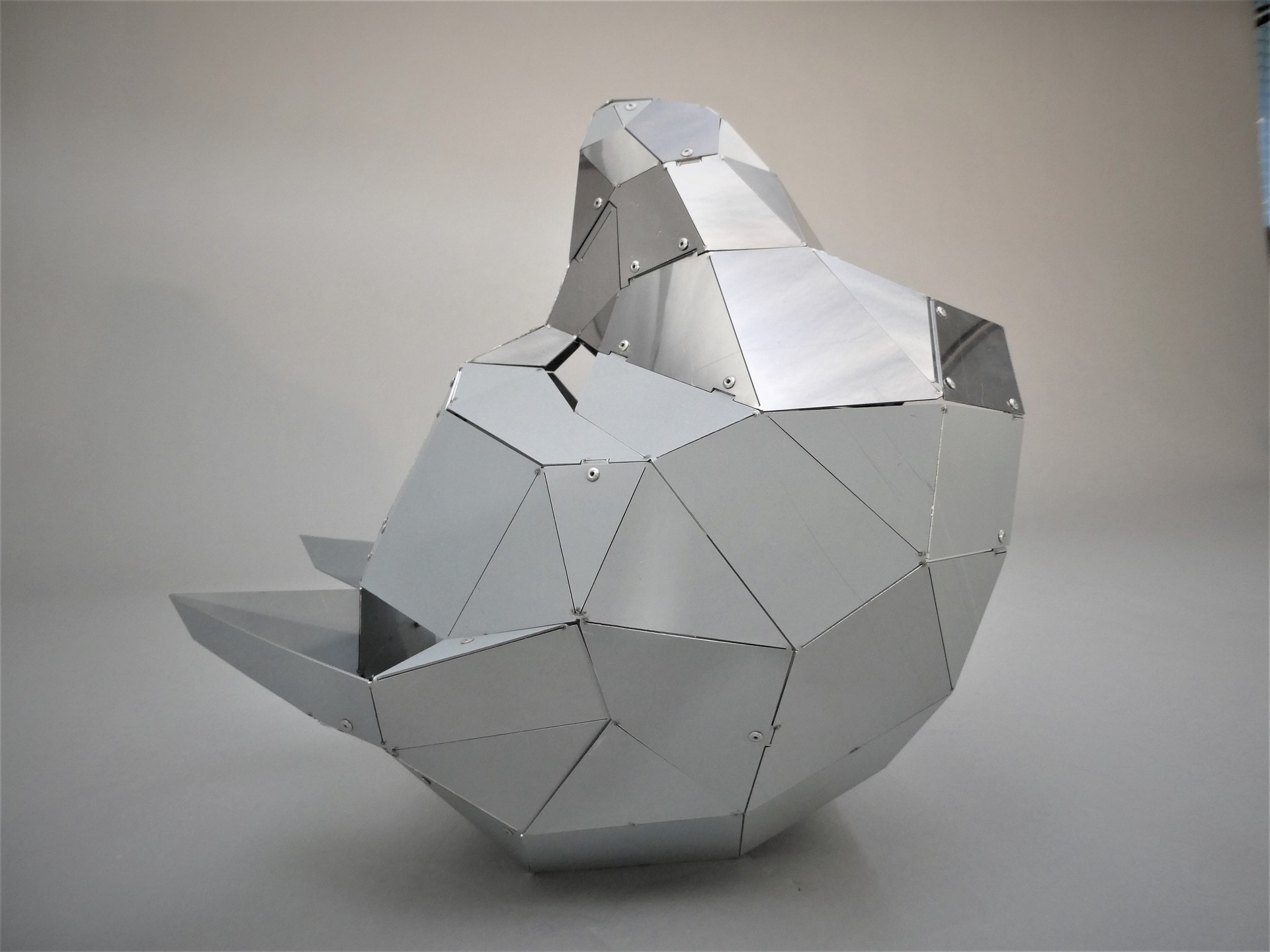

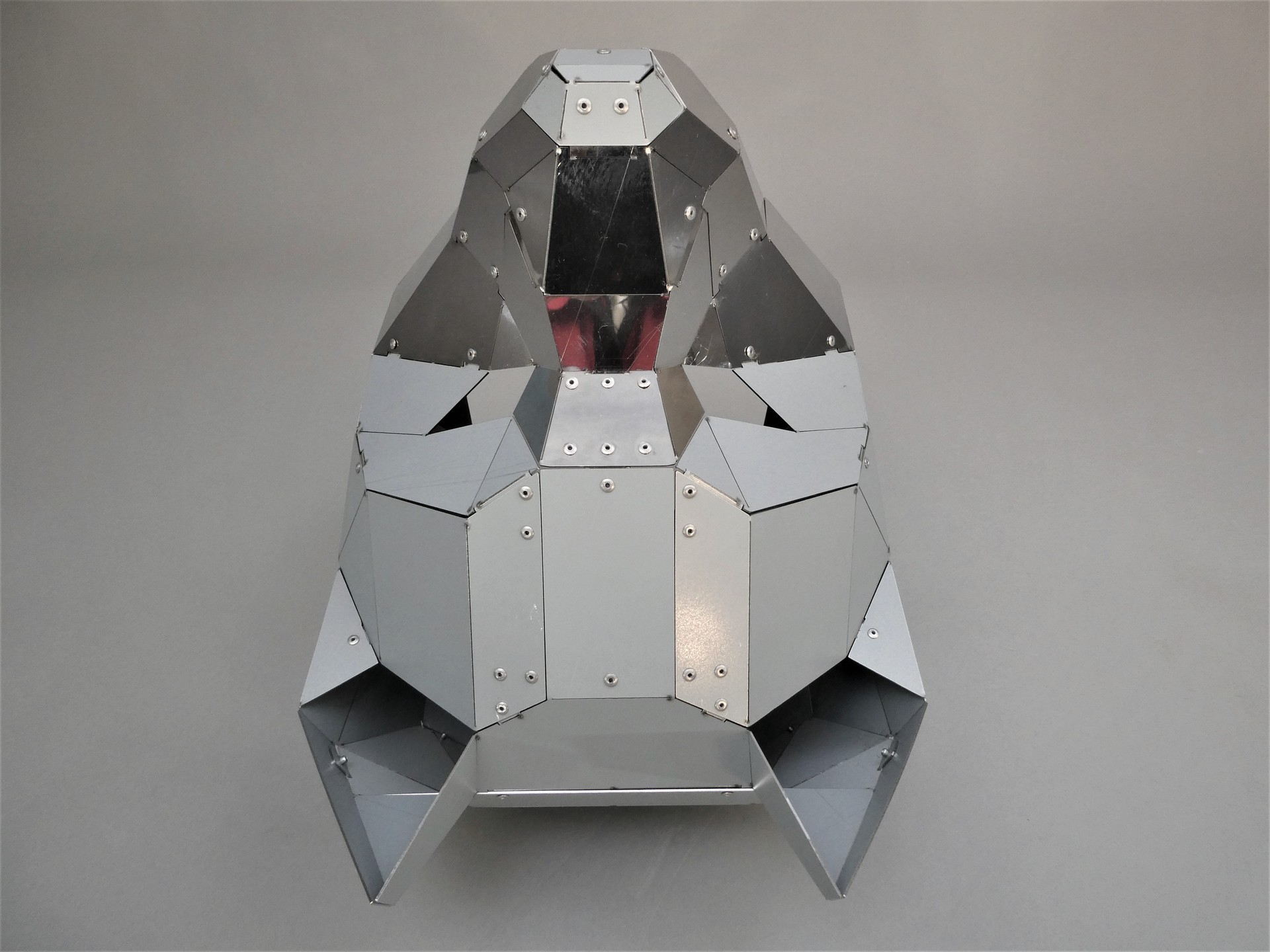

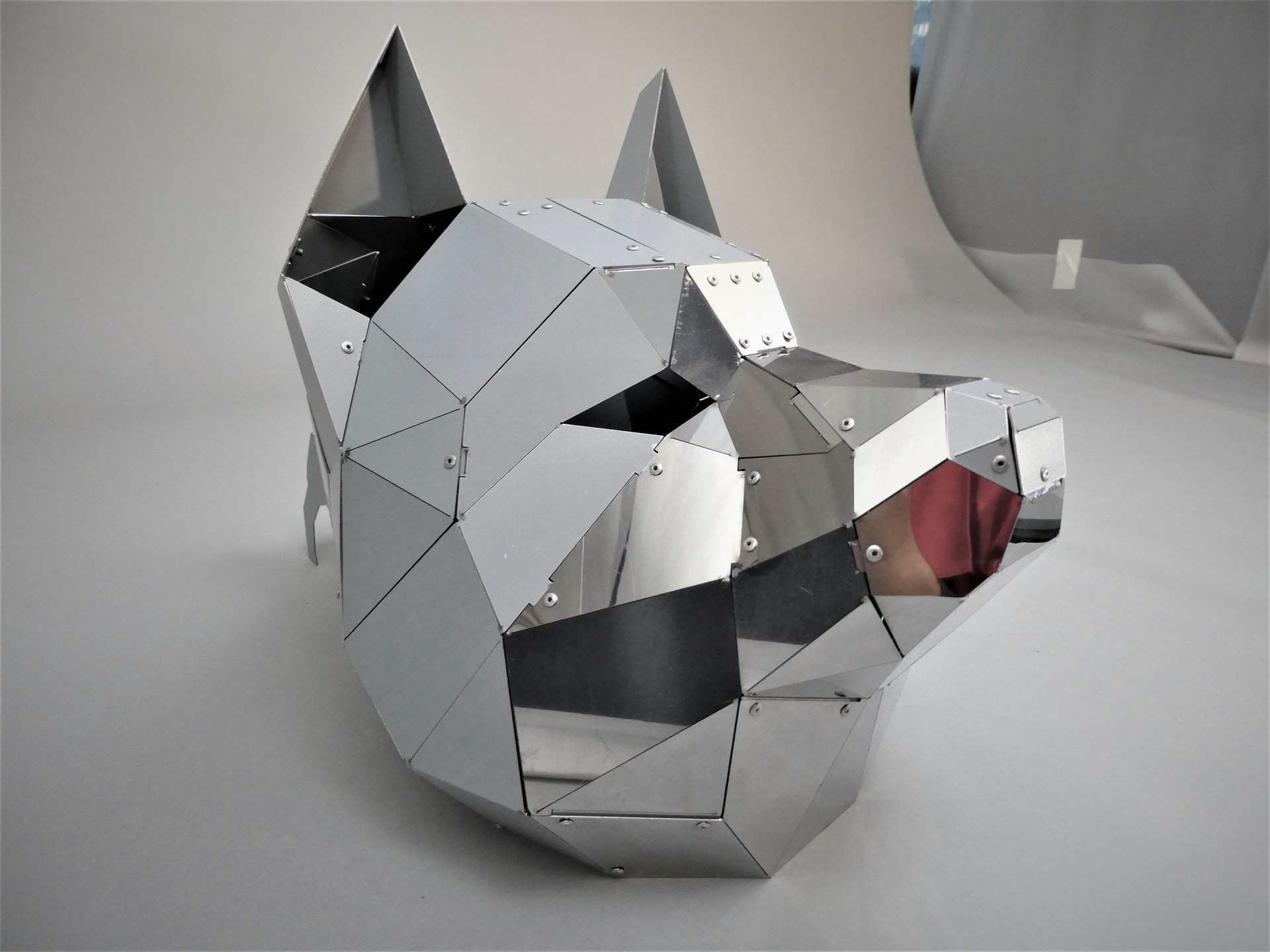

Iron Dog

グローリー　株式会社 (Hyogo Pref. Japan)

  • ・Size: W25 x D30 x H30 mm

  • ・Accuracy: ± 1 mm

  • ・Programming time: 28 min

  • ・Processing time: 7 min/quantity

  • ・Quantity: 8

  • ・Material: Mild Steel (SECC)

  • ・Thickness: 0.8 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Unfolding

  • Punch & Laser

  • Bending

  • リベット

Strengths

「機械を使って曲げれない形状を手で曲げる」というテーマを揚げ機械を使用せずに

製作しました。

・設計時、秋田犬を多面体で表現することが難しく数回設計変更を行った。

・展開時、面同士が重なり合う部分(オーバーラップ)があり形状変更も数回行った。

・曲げは特に手曲げ加工の為、角度曲げの精度が出しにくく隙間を少なくする部分に

　苦労しましたが、手曲げすることにより誰でも作製できるという大きなメリットが

　あります。
