35th Precision Sheet Metal Technology Fair

Formative arts fabrication (41 entries)

360° Viewer

Formative404

Technical Award

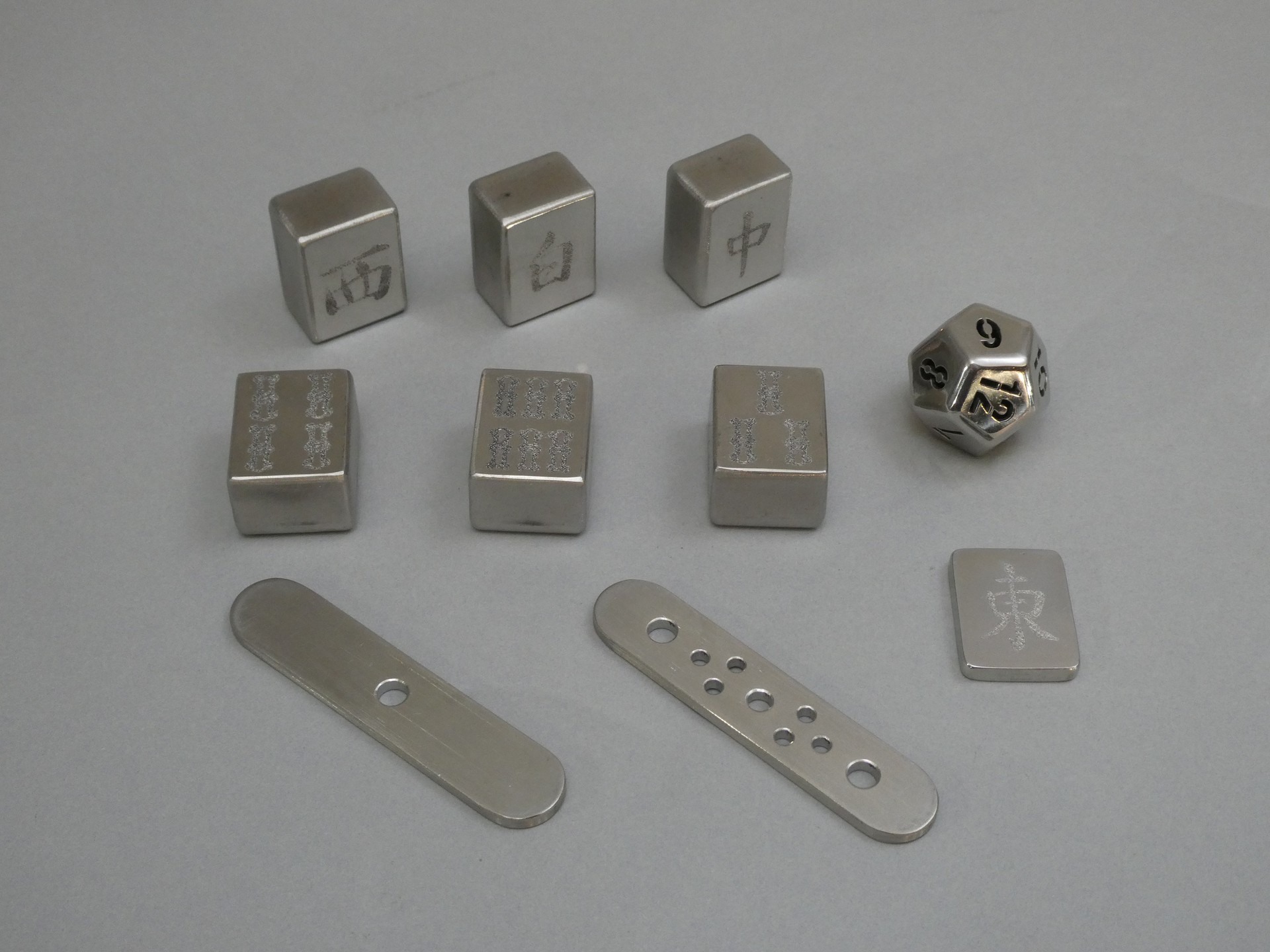

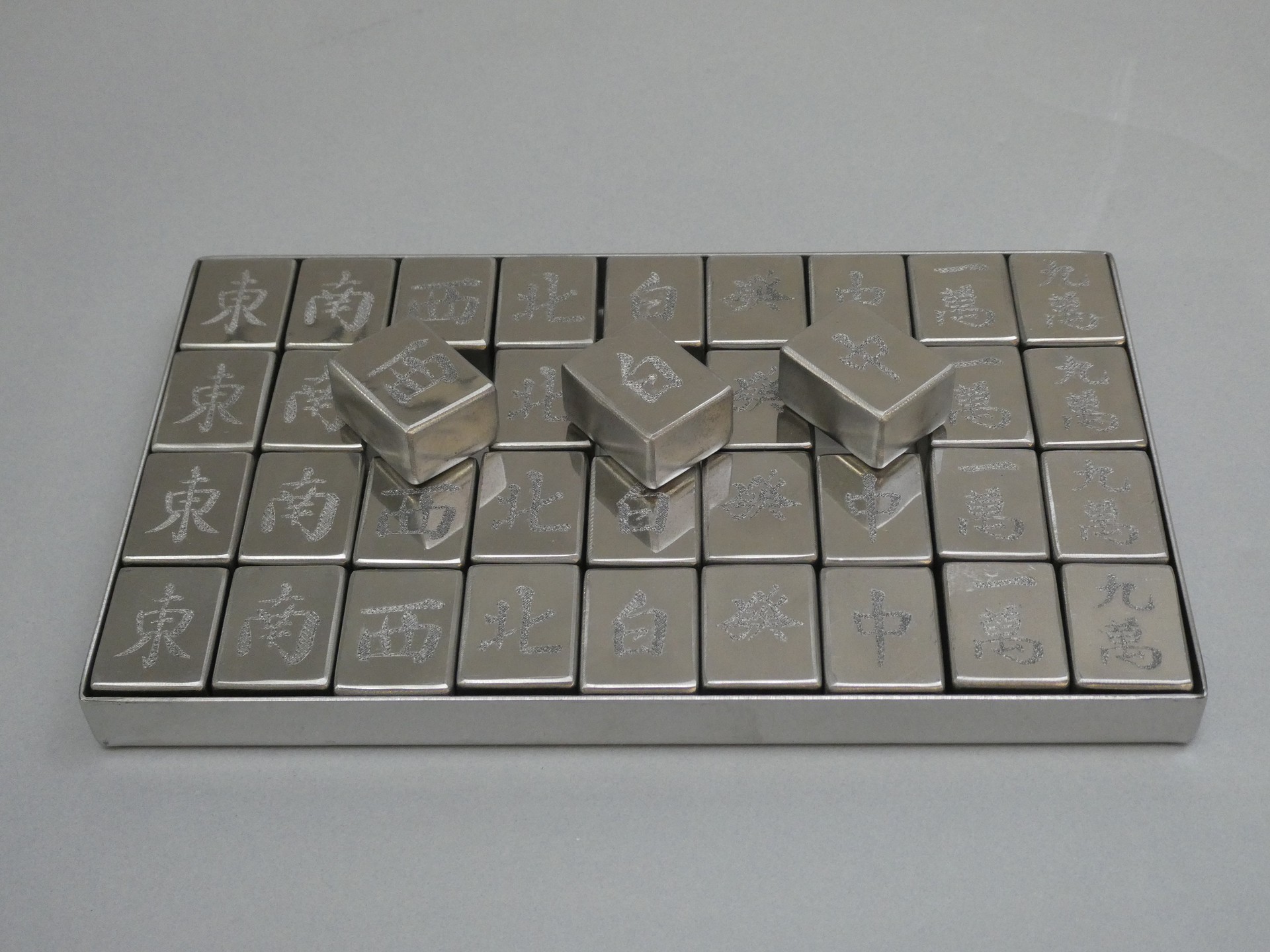

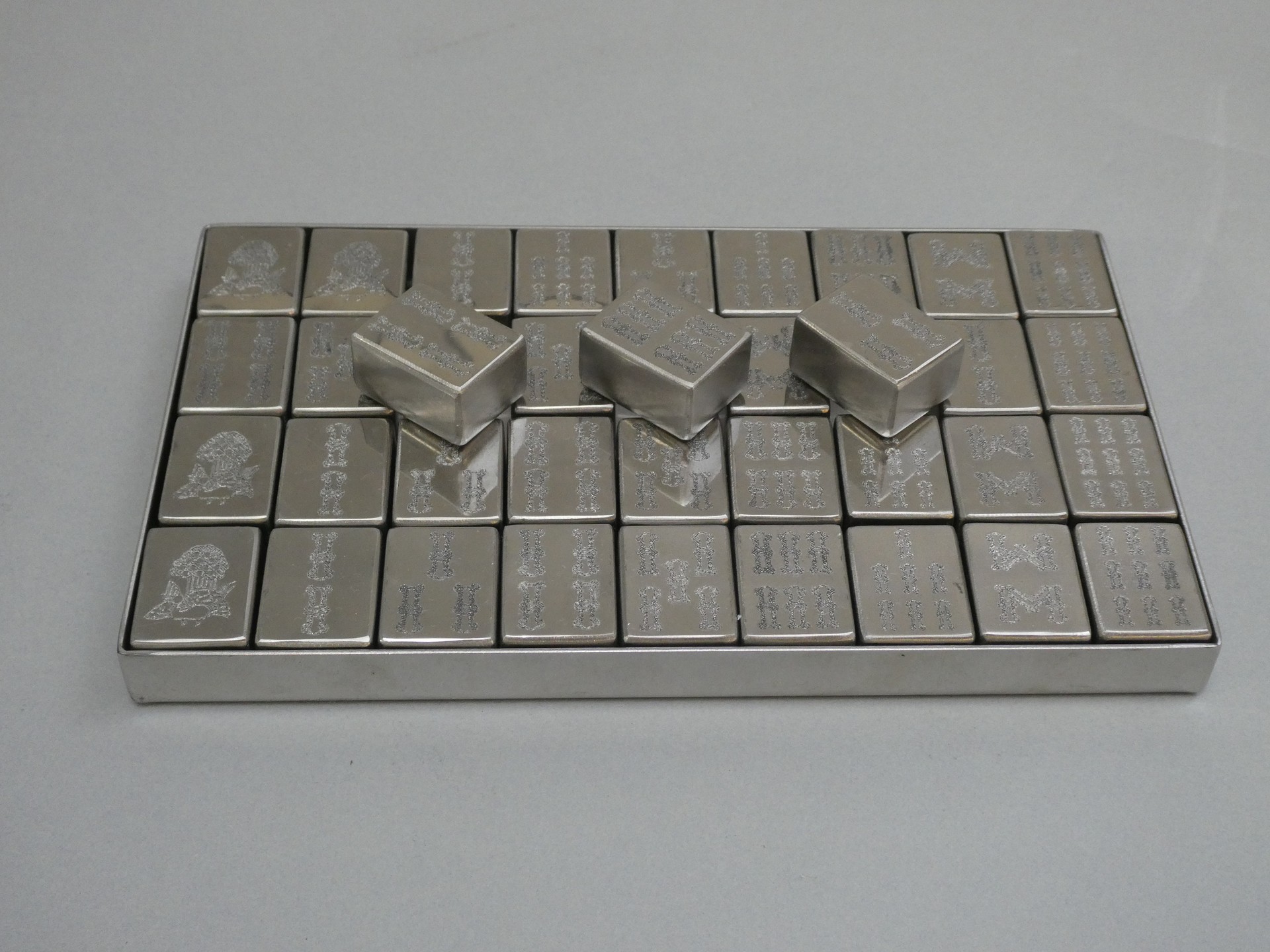

3-player Mahjong Tiles

Nagasaki Keikinzoku (Nagasaki Pref. Japan)

  • ・Size: W206 x D165 x H56 mm

  • ・Accuracy: ± 2 mm

  • ・Programming time: 1980 min

  • ・Processing time: 2010 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS430)

  • ・Thickness: 1.2 mm

  • ・Type: Original work

Process

  • CAD/CAM

  • Shearing

  • Laser-Cutting

  • Punching

  • Tapping

  • Bending

  • Surface Finishing

  • Surface Finishing

Strengths

●　牌の中の空気が膨張しないように溶接の順番を工夫しました。

●　牌の表面傷が目立たないように、表面仕上げを工夫しました。

●　濃過ぎず薄過ぎない、触ったら感触のある文字のレーザ罫書き。

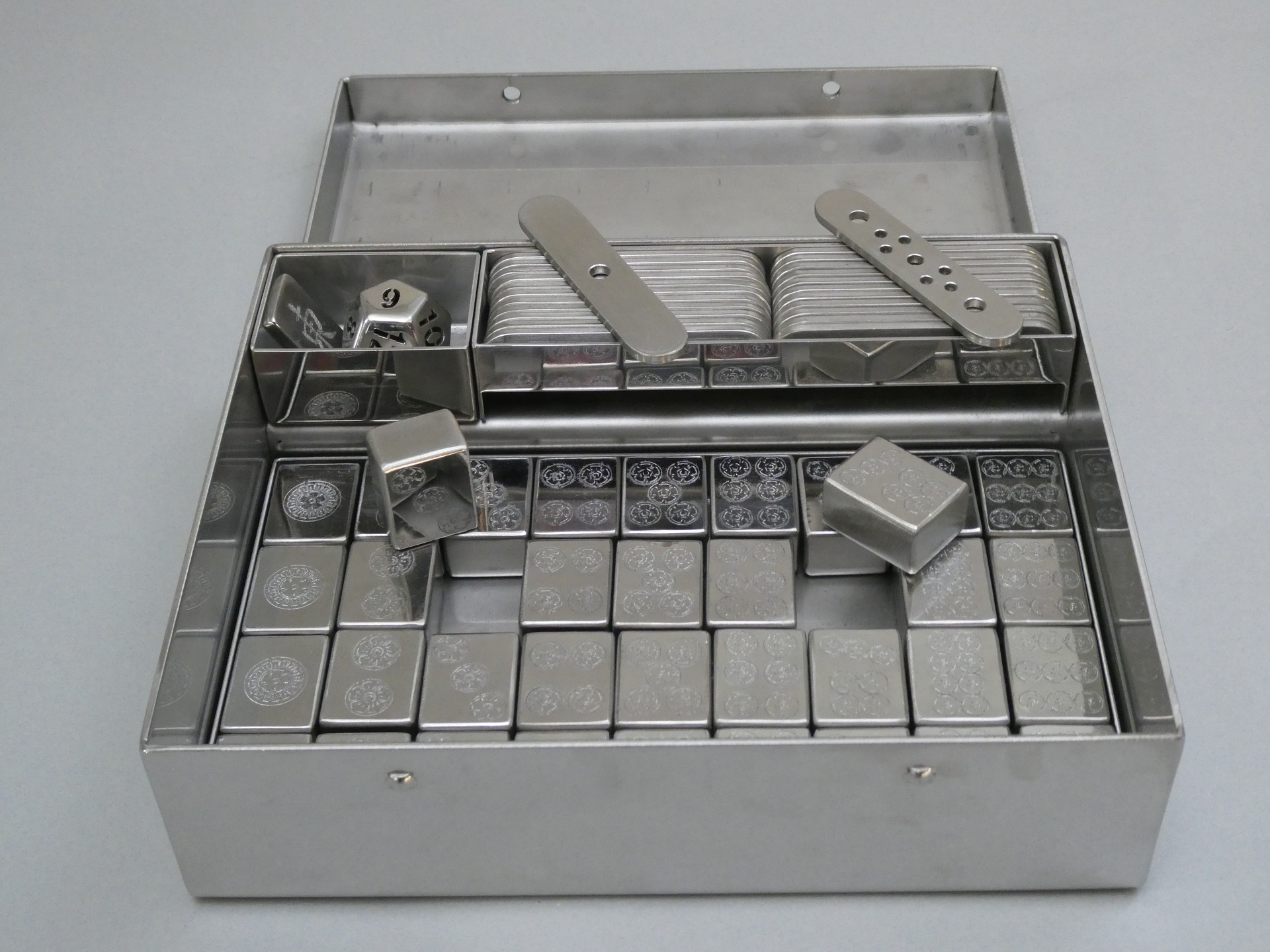

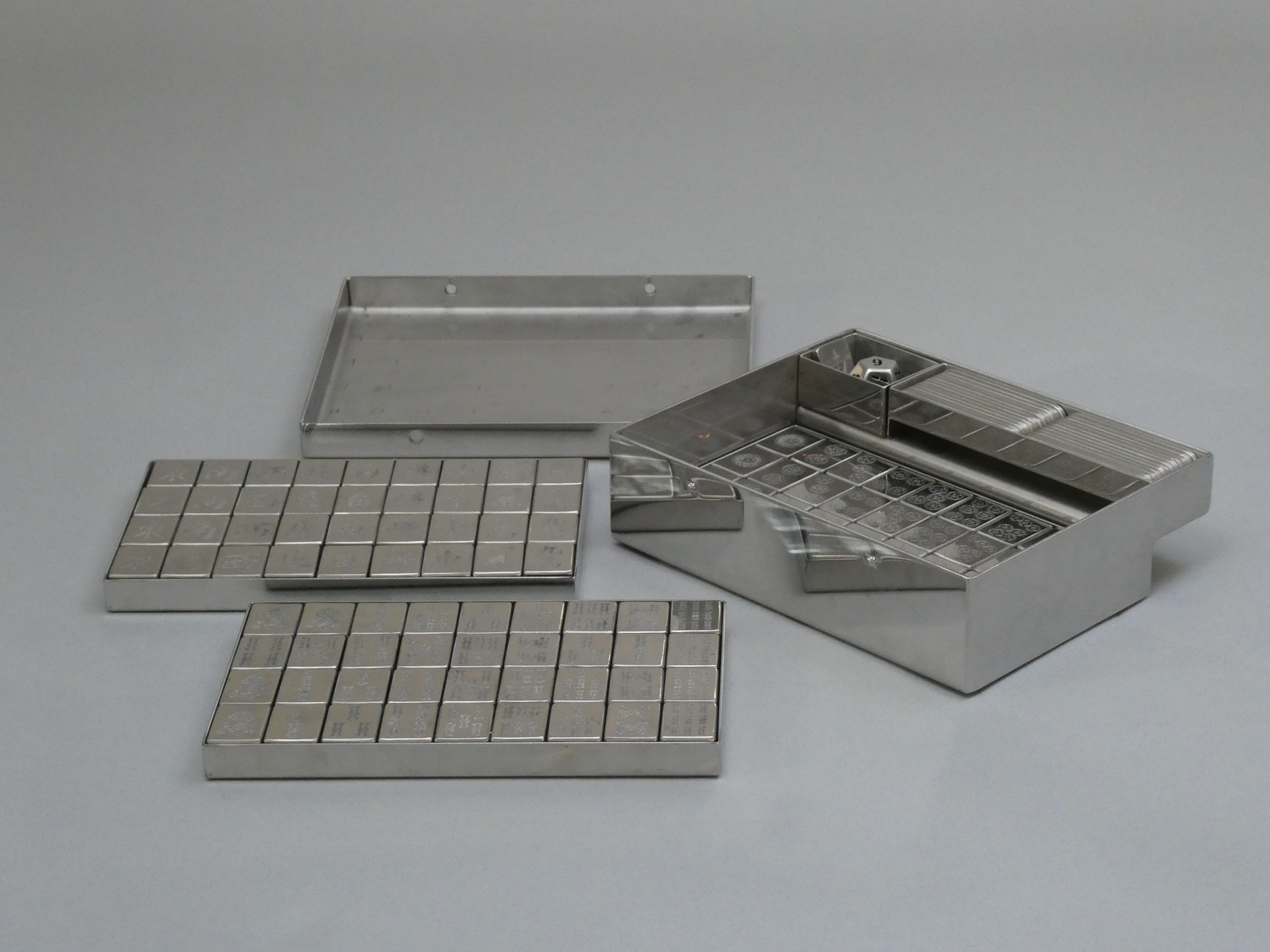

●　ケースのダボ出し加工。

●　サイコロを1個で済ませるための12面体のサイコロ。
