35th Precision Sheet Metal Technology Fair

Formative arts fabrication (41 entries)

360° Viewer

Formative401

Technical Encouragement Award

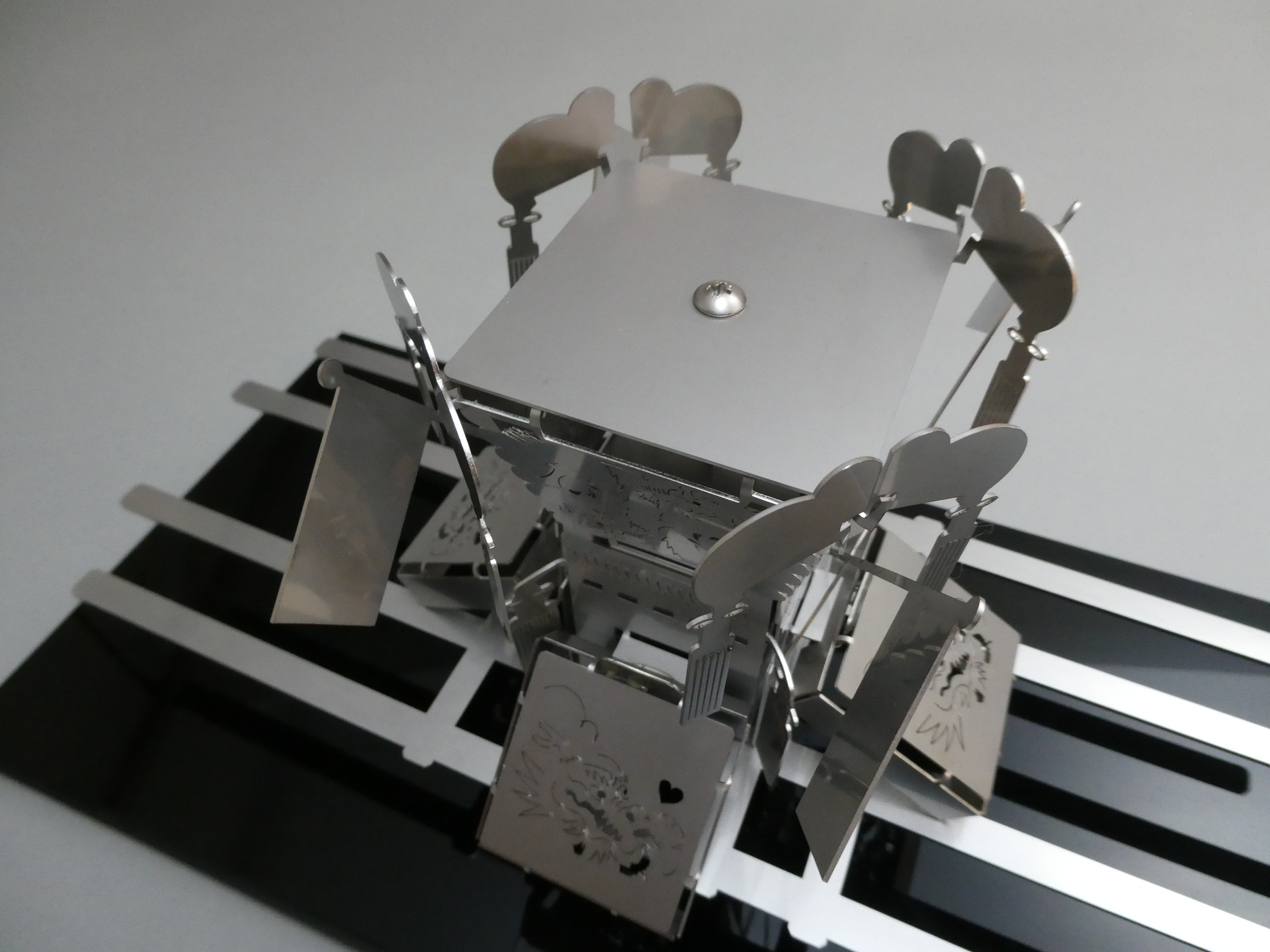

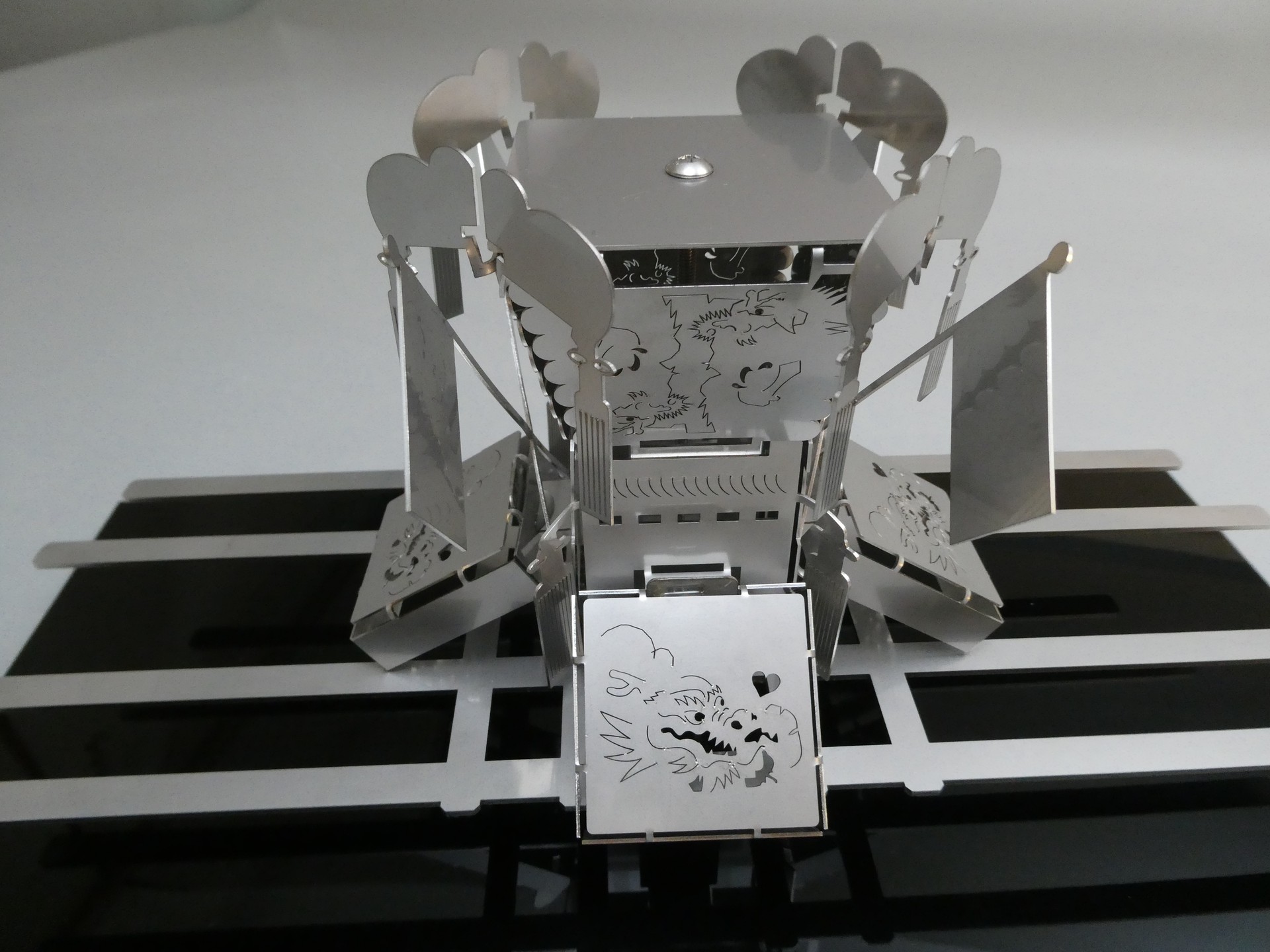

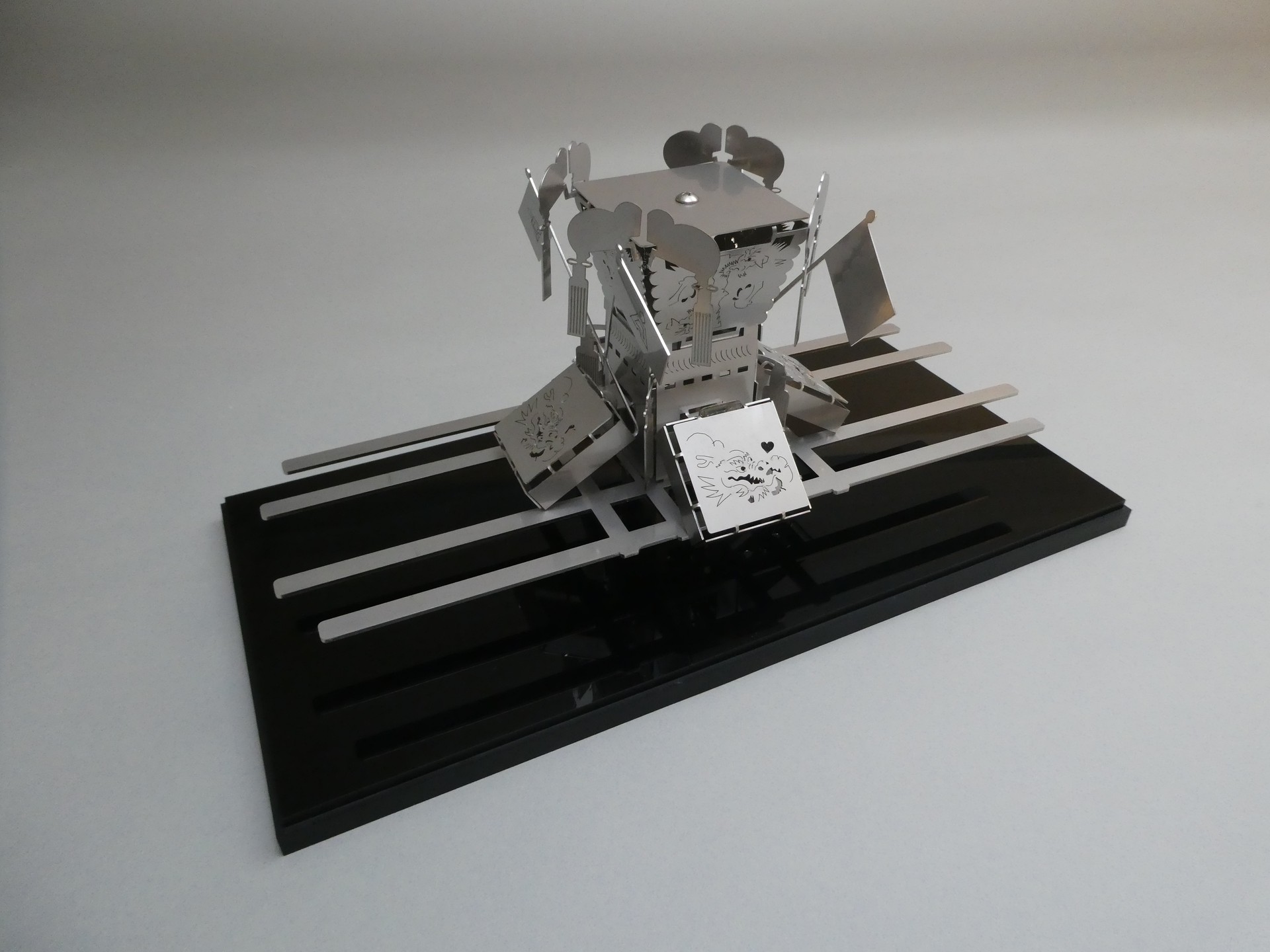

Chousa (Taiko Stand)

株式会社 アラクス (Kagawa Pref. Japan)

  • ・Size: W360 x D150 x H165 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 500 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.8/2.0 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • Laser-Cutting

  • Bending

Strengths

・観音寺市のちょうさ祭りの太鼓台（ちょうさ）を製作

・この展開をレーザー切断して、全て手曲げで製作しました。

・展開を見てほしい。この展開を組み立てると作品になります。

・オールステンレスで、t=0.8㎜で製作しました（担ぎ棒は、t=2.0㎜）

・ジョイントの長さ、切断方法を工夫し、切断後は、シートから手で外し、手曲げ加工で製作しました。

・掛布団は、切欠きを入れた後、曲げを行い、引っ掛けられるようにして、落ちないよう工夫しました。

・交差する旗を表現するために、鋭角に曲げました

・担ぎ棒以外は、1枚のシートから製作しています。

・本物のちょうさのバランス感を表現するために、全体のバランス、縮尺を調整しました。

・製作工程は、AP100 → ファイバーレーザー切断加工 → 曲げ加工 です。
