35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble229

Sheet Metal Assemble Parts Grand Prize

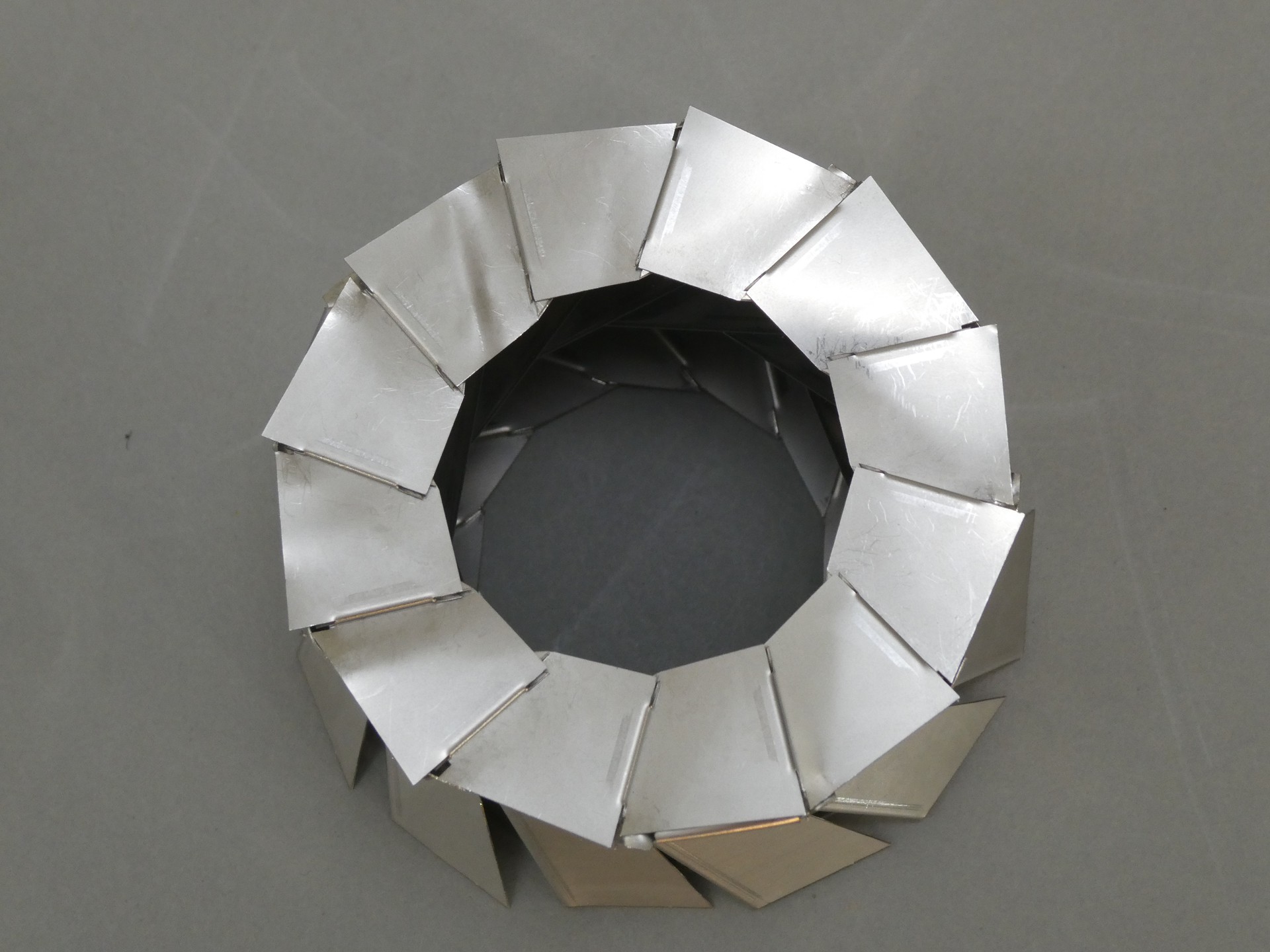

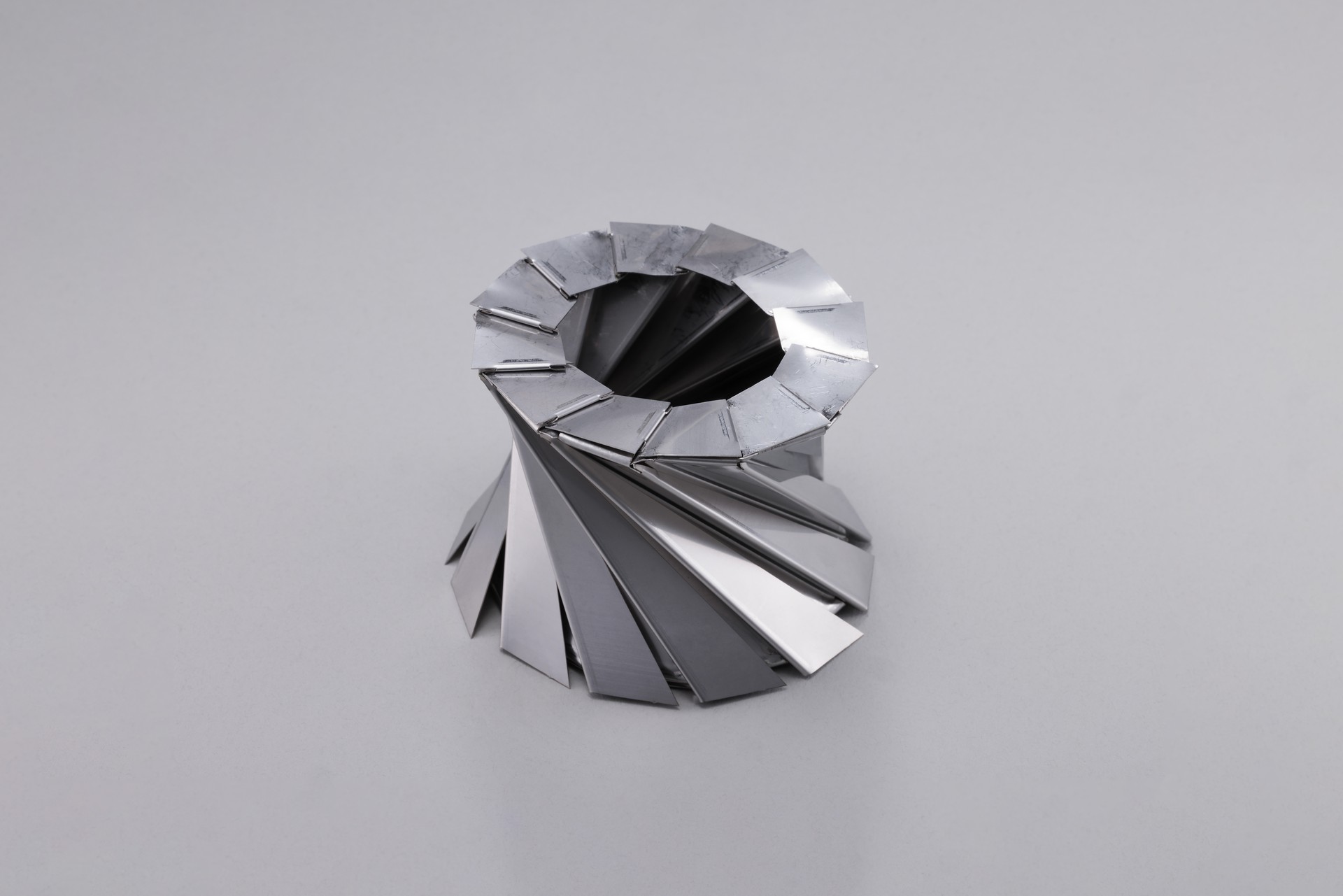

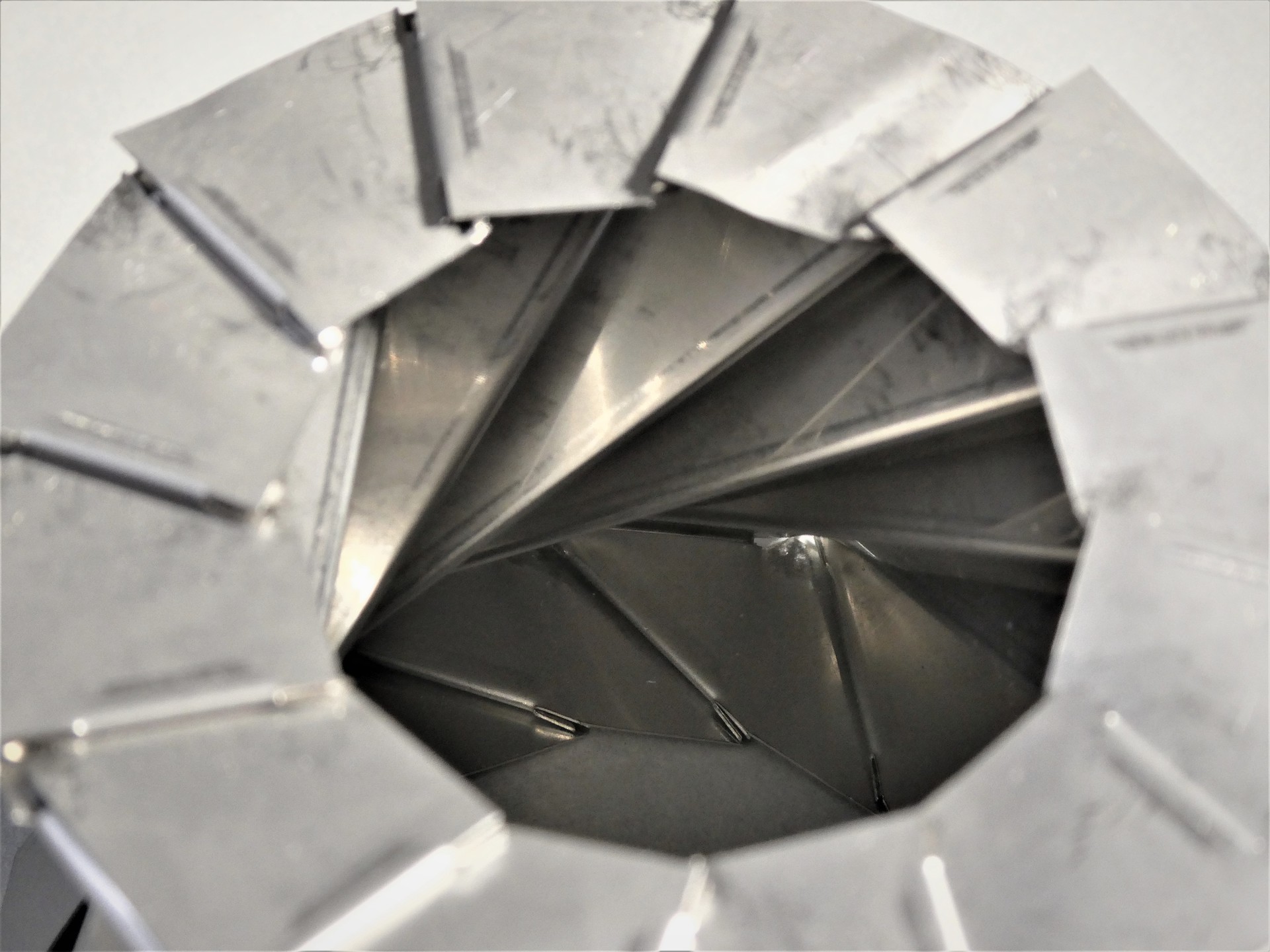

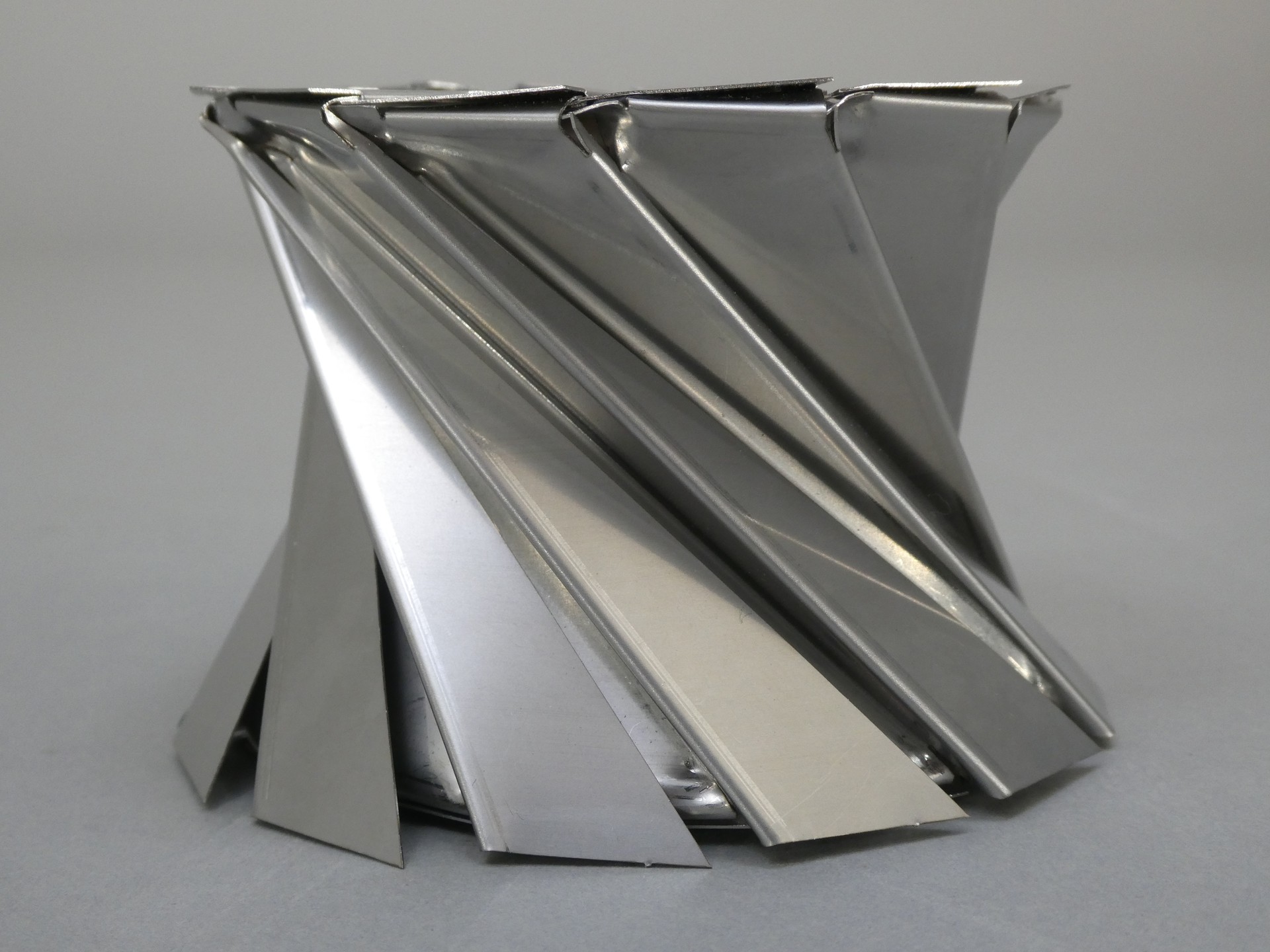

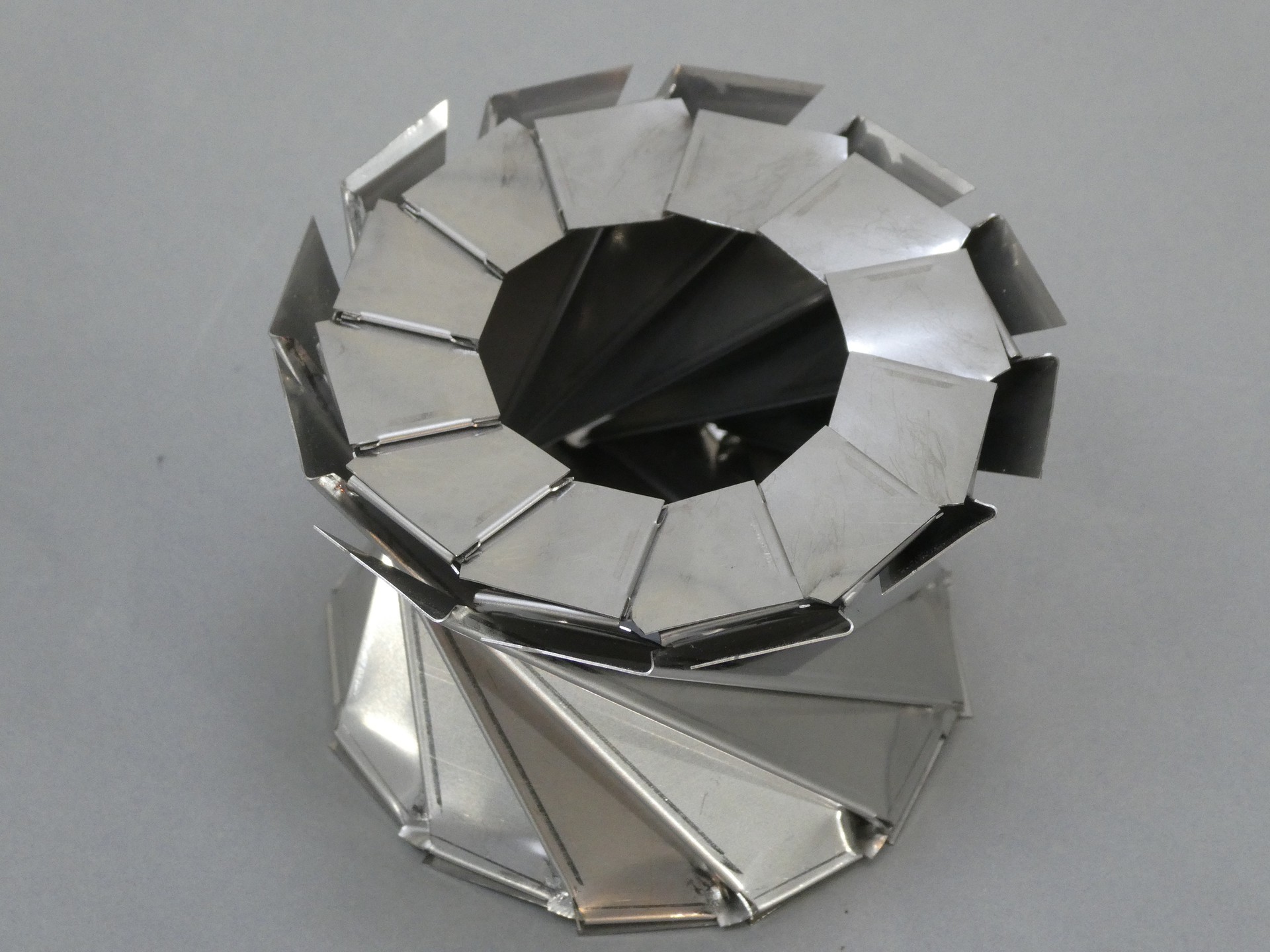

Hyperboloid

SAKAGUCHI MANUFACTURING CO.,LTD. (Osaka Pref. Japan)

  • ・Size: W80 x D80 x H60 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 1 min

  • ・Processing time: 6 min/quantity

  • ・Quantity: 12

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.3 mm

  • ・Type: Original work

Process

  • Programming

  • Punch & Laser

  • Bending

Strengths

双曲面を折り紙で再現した作品はネット上で散見されますが、これを金属で再現することにチャレンジしたのが、今回の作品です。

本作品は12のパーツで構成されています。

一つのパーツにつき曲げ個所は8か所で、潰し、増し曲げを含めると12工程が必要になります。

特に頂点の加工は困難を極め、最小曲げ幅を確保するために設計の微調整を繰り返しました。

こうして製作したパーツ同士を差し込んでひっかけることによりつなぎ合わせたのですが、実は最も苦労したのがこの組立工程です。

剛性の高い金属では、紙のようにたわませて差し込み、ということができないので、1か所ごとに曲げ角度の変更を含む構造の見直しを何度も繰り返しました。

その結果、ようやく完成したのが本作品になります。

弊社の曲げ加工の技術力をＰＲできる作品になったと自負しています。
