35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble228

The Nikkan Kogyo Shimbun Award

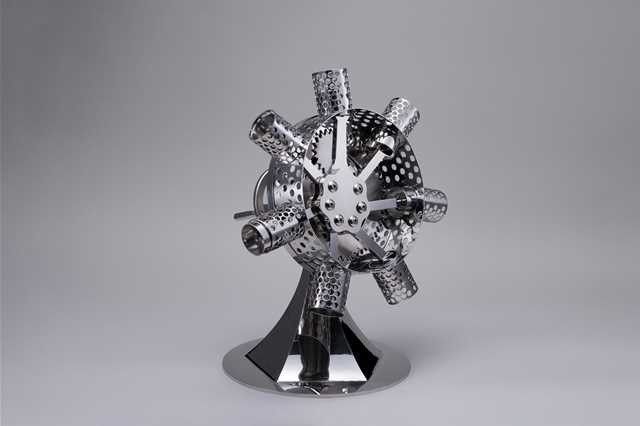

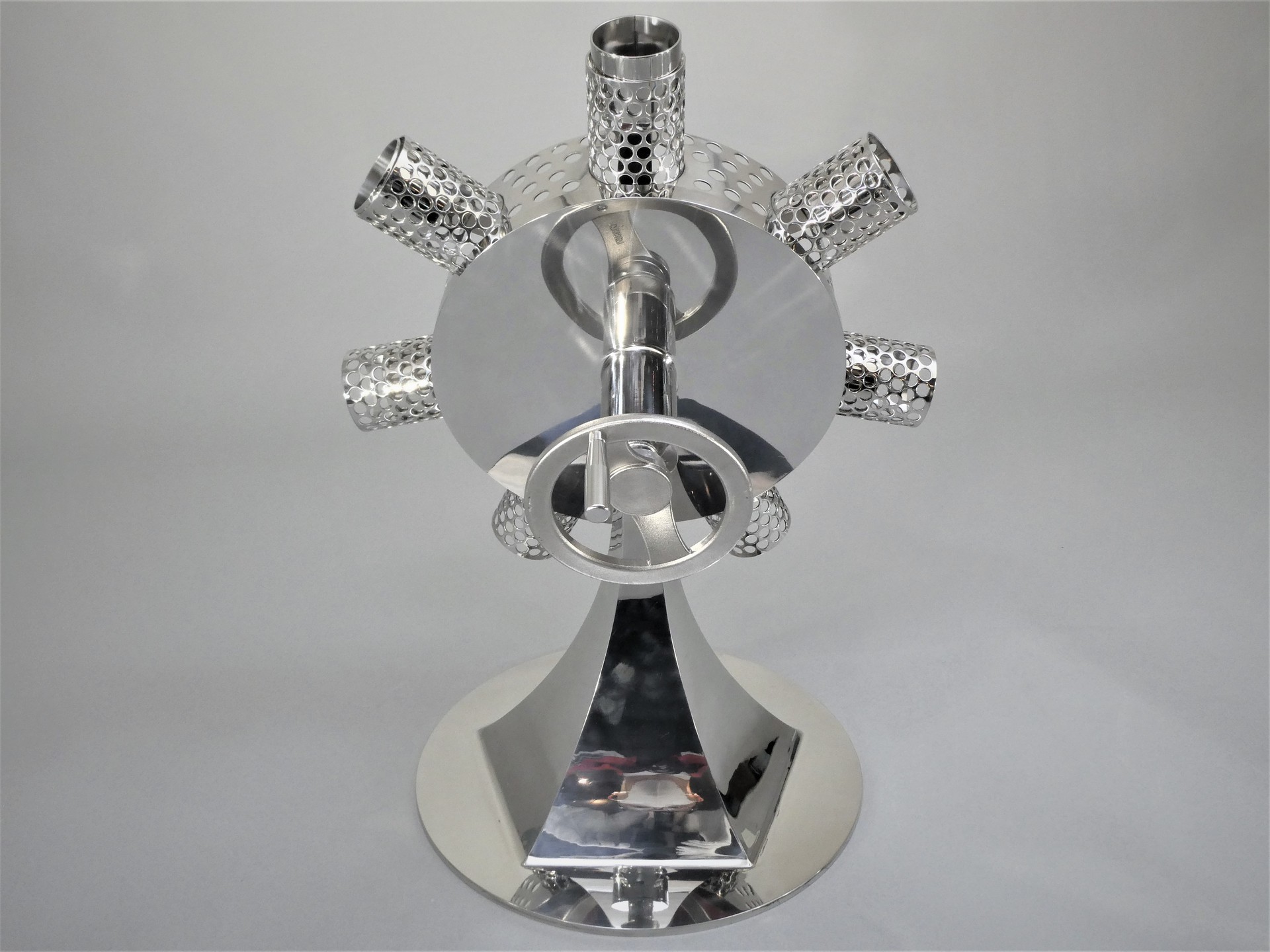

Star-shaped engine

SHINEI METALTEC Co.Ltd (Saga Pref. Japan)

  • ・Size: W300 x D300 x H450 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 1000 min

  • ・Processing time: 3960 min/quantity

  • ・Quantity: 1

  • ・Material: SUS304

  • ・Thickness: 1.0、1.5、3.0、6.0 mm

  • ・Type: Original work

Process

  • 設計

  • プログラム

  • カット

  • バリ取り

  • 曲げ加工

  • 溶接加工

  • 仕上げ加工

Strengths

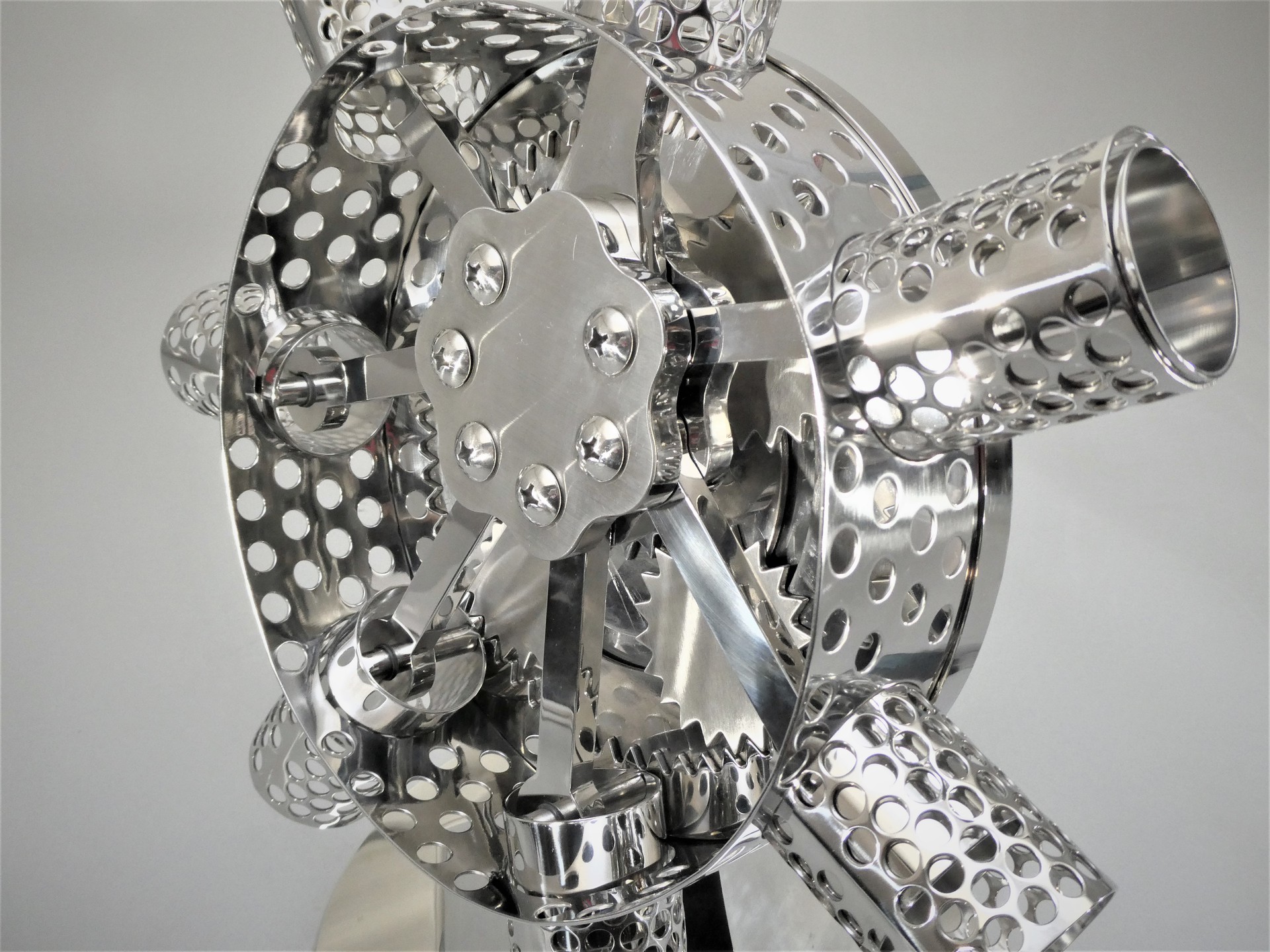

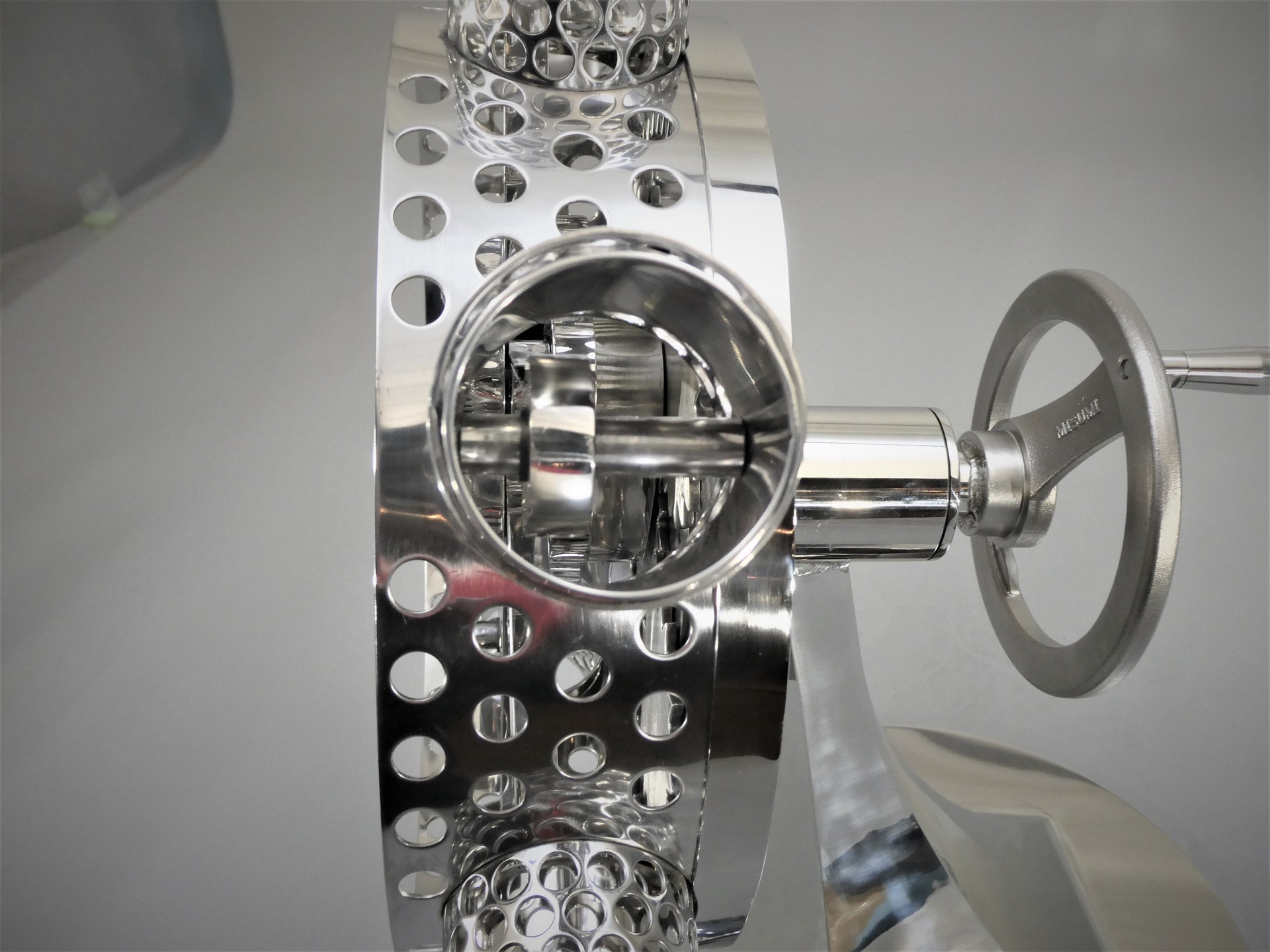

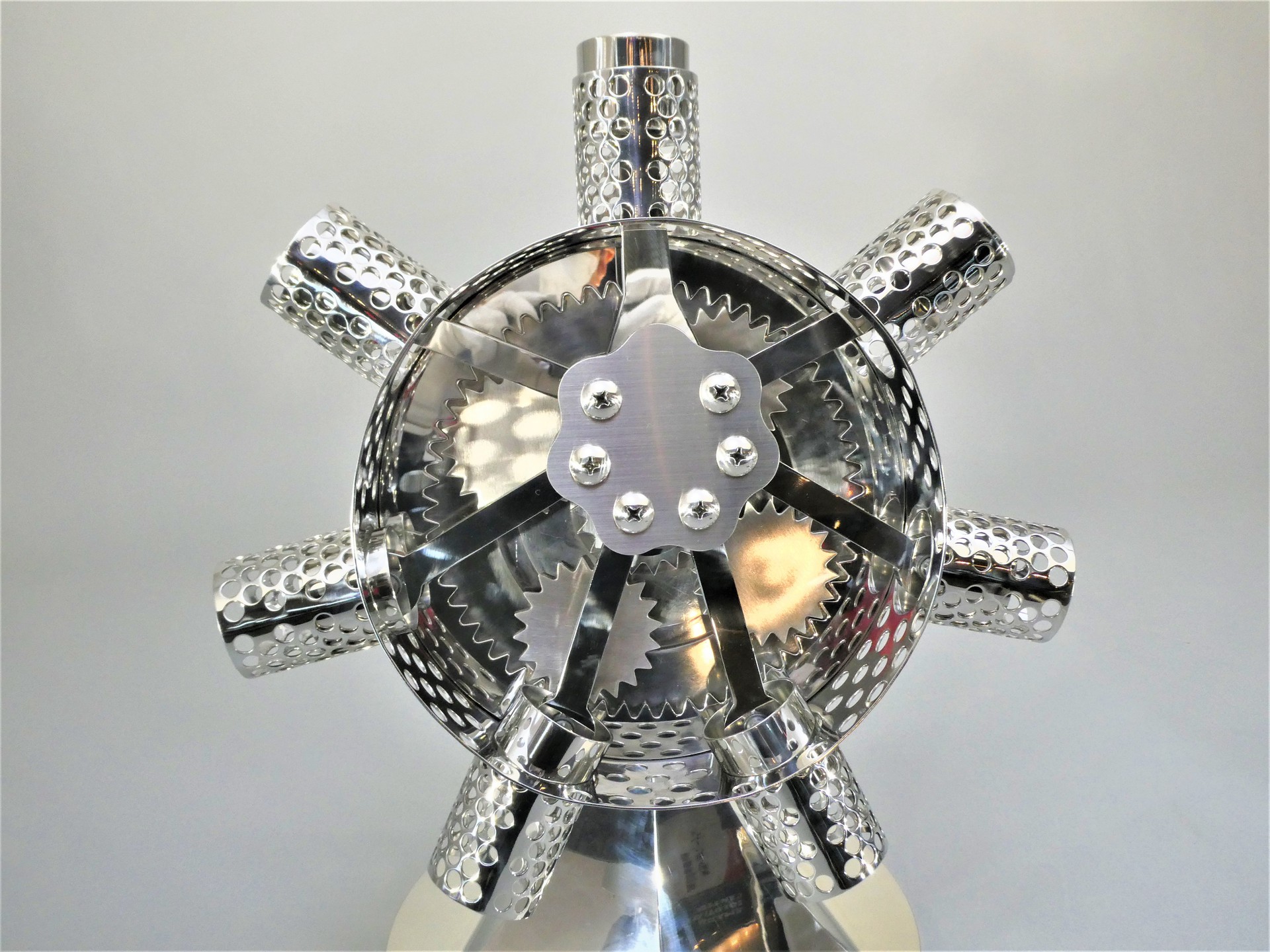

まず、円滑に動く事を第一に考え制作しました。ハンドルを回すと引掛りなくスムーズにギアの回転とシャフトが連動し上下します。試作段階では上手く噛み合わず回らなかったり動きが悪かったりしたので、一つ一つ問題を解決していきました。切断面の仕上げ具合やR曲げの微調整、溶接での歪を最小限に抑えるため順番を変えてみたりした結果、徐々に形になっていきました。また、見た目もカッコイイ物を作りたかったのでHL材を使って動きを強調したり土台の溶接もピン角を意識しビードカット、バフ仕上げと美観にもかなり気持ちを込めて制作しました。
