第38回優秀板金製品技能フェア
単体品の部 全101作品
単体023
技能奨励賞
微細穴高アスペクト比加工
株式会社 鈴木 (長野県)
-
・サイズ: W20 × D20 × H1 mm
-
・精度: ± 0.002 mm
・プログラム時間: 17640 分
-
・加工時間: 30 分／個
・加工数量: 1 個
-
・材質: アルミ（A1100）
-
・板厚: 1 mm
-
・作品種類: 量産品
アピールポイント

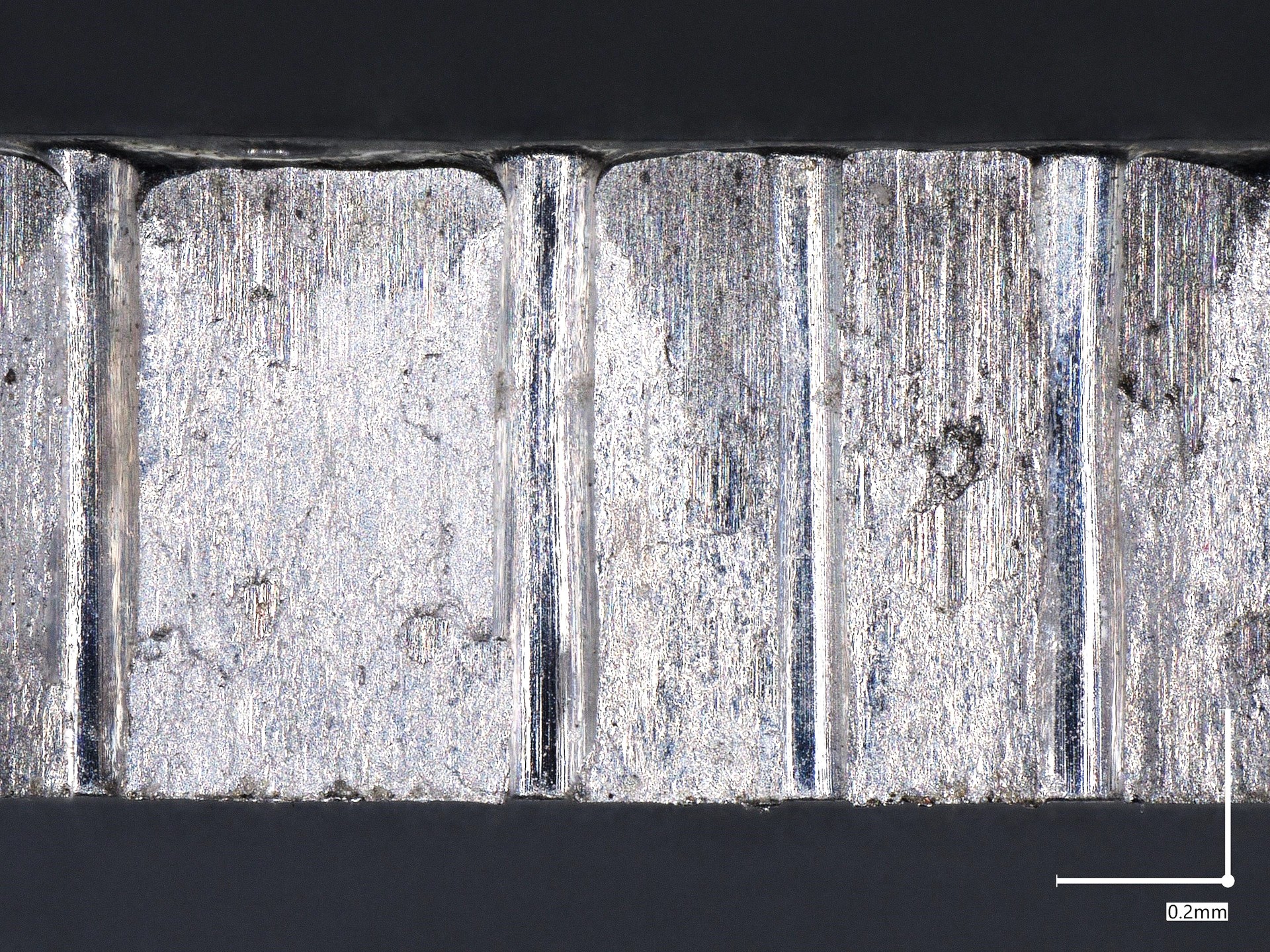

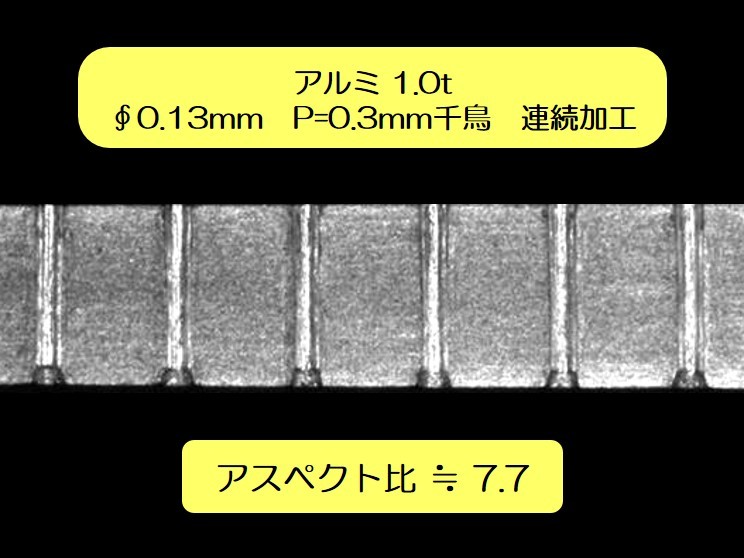

プレス加工において極細パンチによるアスペクト比7.7の高アスペクト比加工を実現しました。

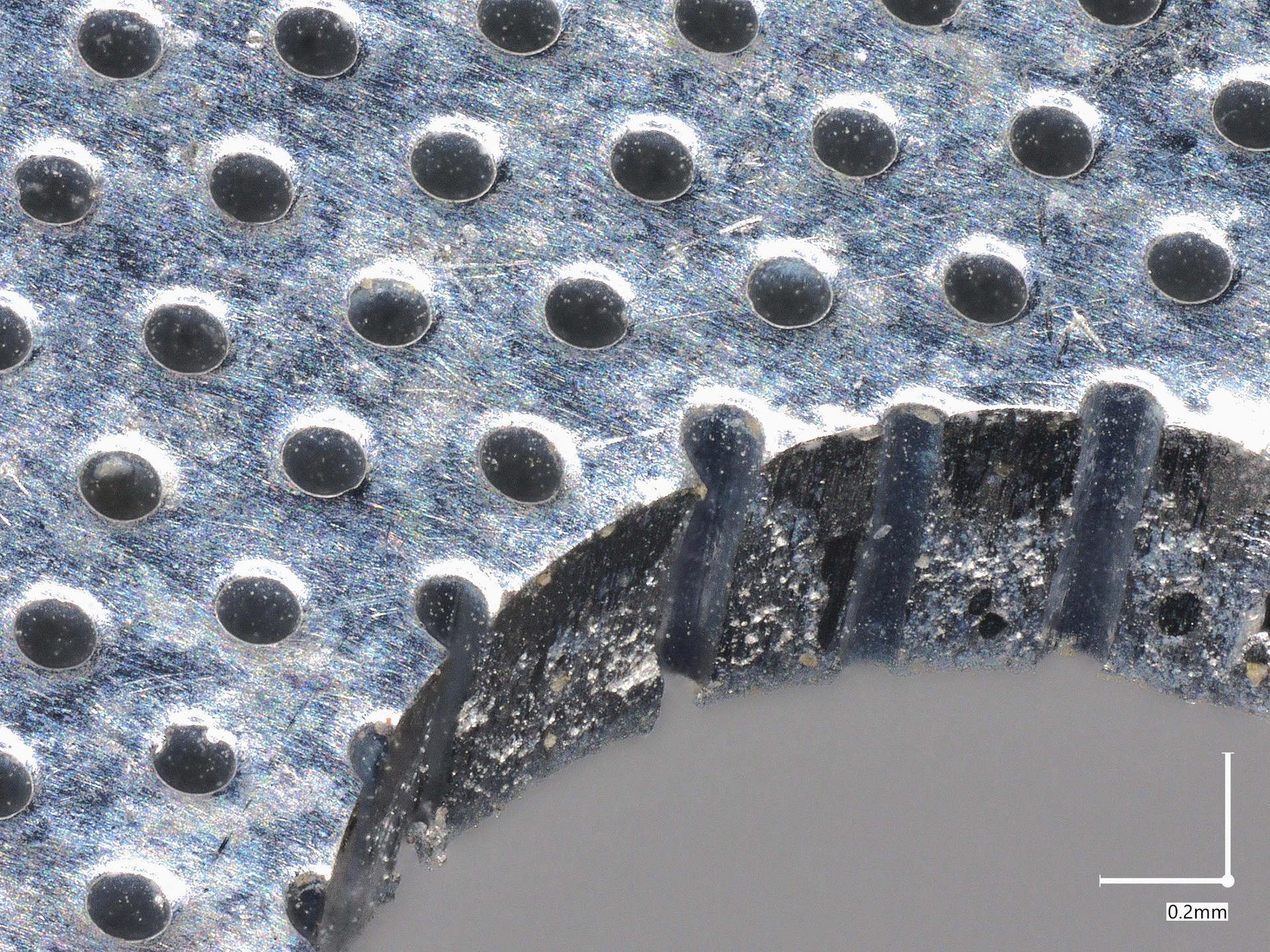

アルミ材t1.0mmへの直径0.13mmの加工を施し、真円度2μｍ以内の高精度を実現しました。
加工速度はプレス加工をすることで15000穴/30分の孔あけを可能としました。
