第38回優秀板金製品技能フェア
単体品の部 全101作品
単体022
技能奨励賞

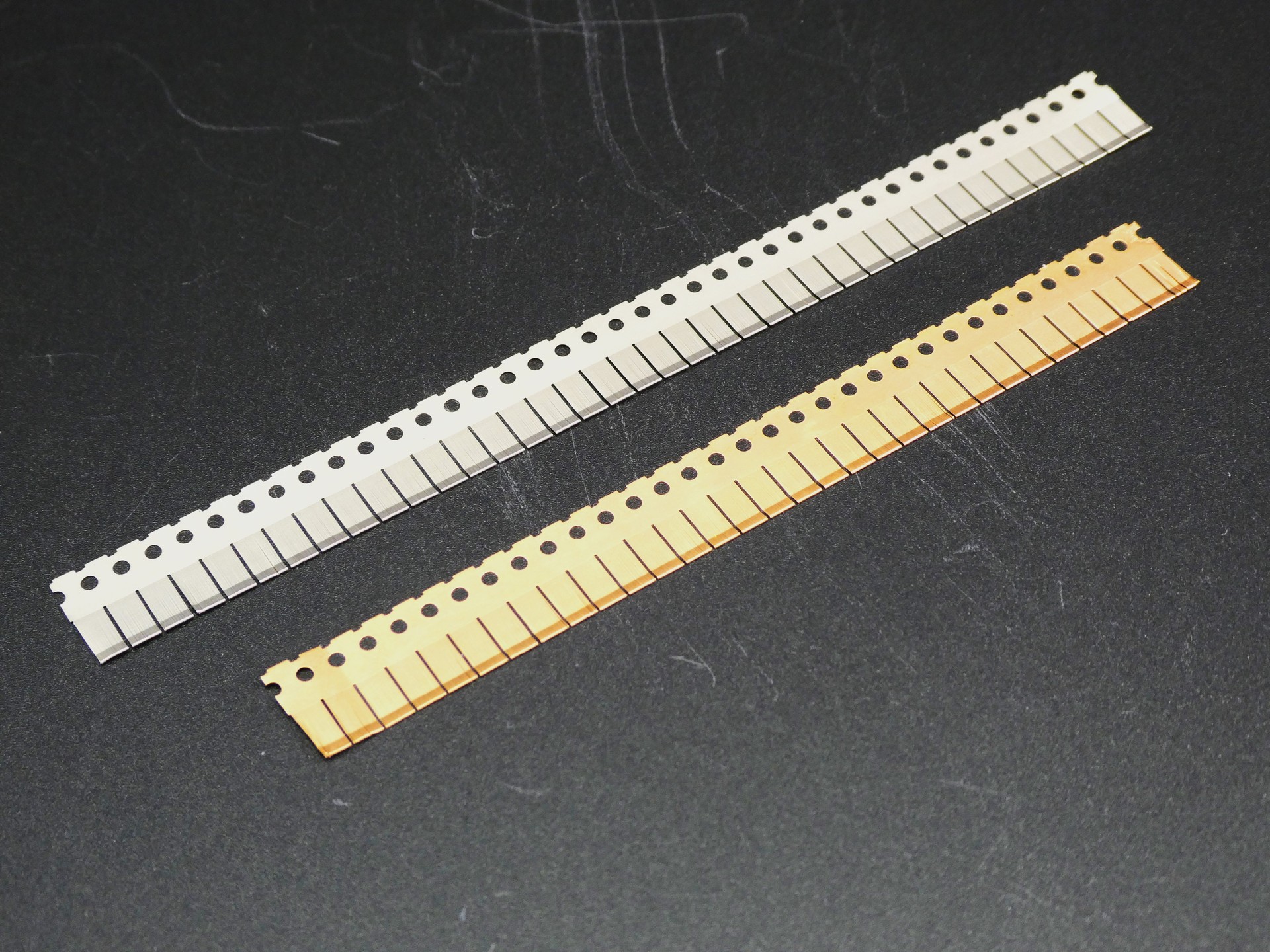

マイクロピッチコネクター
株式会社 鈴木 (長野県)
-

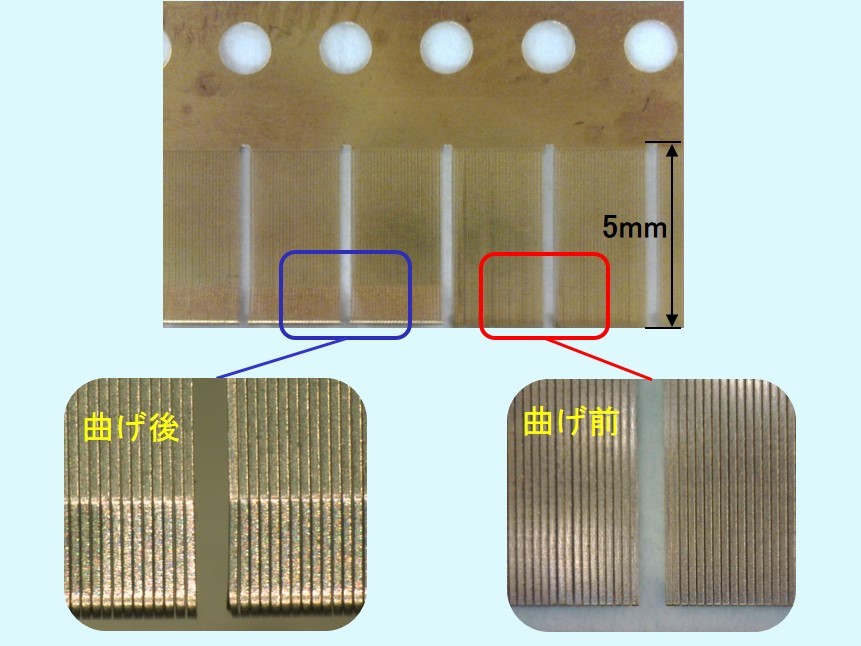

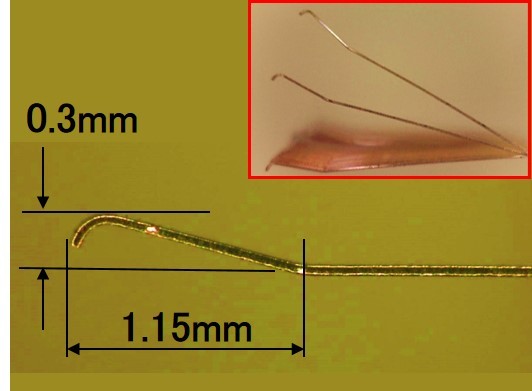

・サイズ: W3 × D5 × H0.3 mm
-
・精度: ± 0.005 mm
・プログラム時間: 8820 分
-
・加工時間: 0.01 分／個
・加工数量: 1 個
-
・材質: C5212
-
・板厚: 0.05 mm
-
・作品種類: オリジナル品
アピールポイント

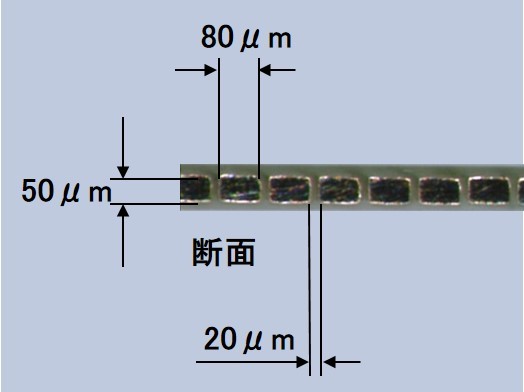

プレス金型においてスリット幅20μｍの打ち抜きを実現することで、コネクタ端子幅80μｍ、端子ピッチ100μｍの極小コネクタの作製を致しました。
幅1mmのスペースに10本のリード端子を可能とすることで、今までにない極小コネクタソケットへの作製に期待が持てます。
