第38回優秀板金製品技能フェア
単体品の部 全101作品
単体021
経済産業大臣賞

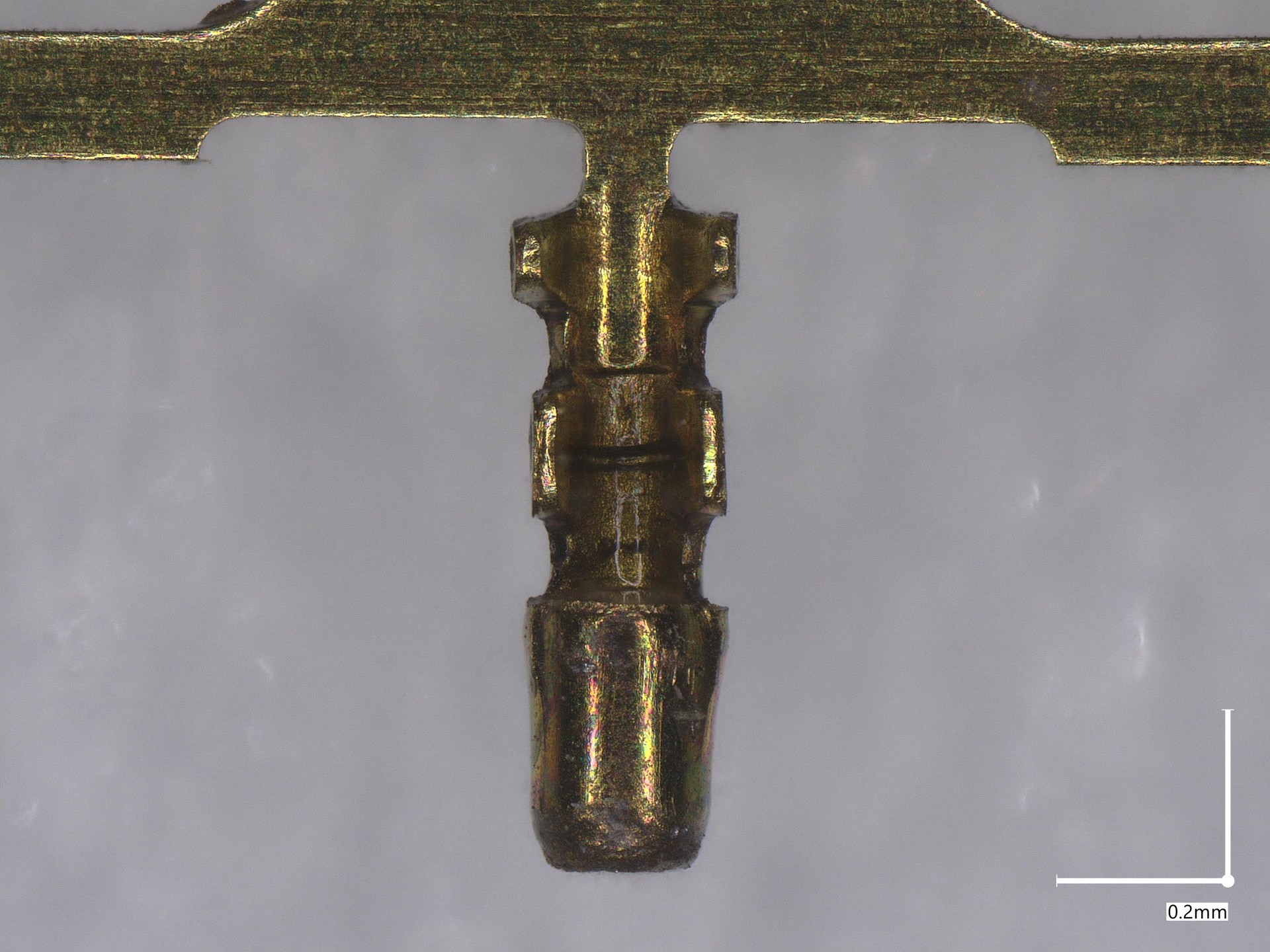

マイクロソケット端子
株式会社 鈴木 (長野県)
-

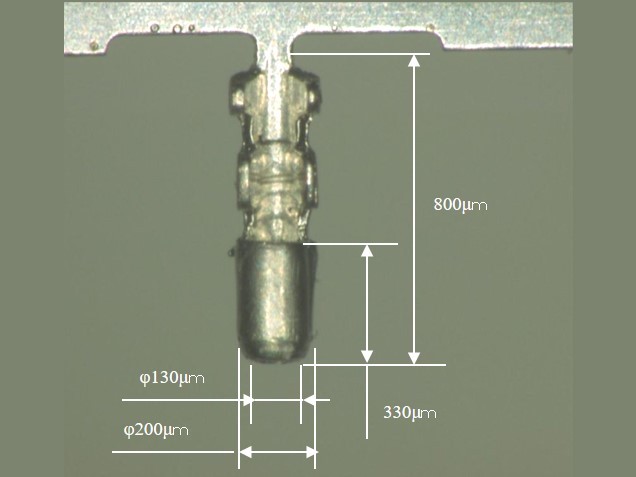

・サイズ: W0.2 × D0.8 × H0.13 mm
-
・精度: ± 0.005 mm
・プログラム時間: 8820 分
-
・加工時間: 0.007 分／個
・加工数量: 1 個
-
・材質: 真鍮（C2600）
-
・板厚: 0.05 mm
-
・作品種類: オリジナル品
アピールポイント

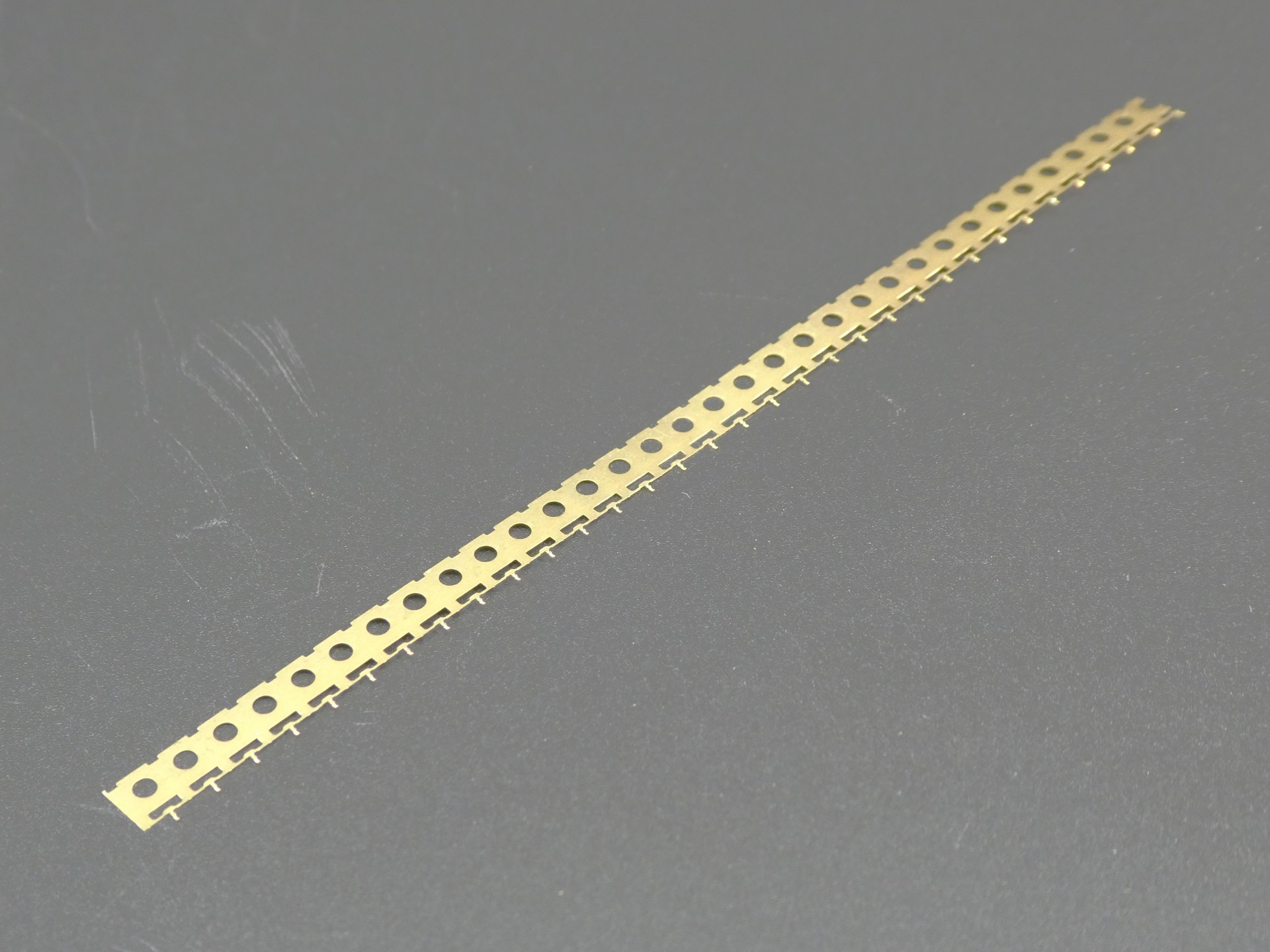

金属プレス金型におけるコネクタソケット端子の微細化に成功しました。

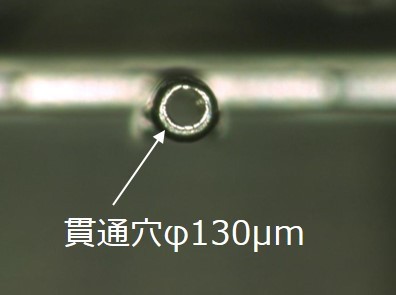

金型は「抜き」「曲げ」「絞り」技術を駆使し、φ0.2xD0.8mmと極小サイズのメス端子を作製、はめ込み部分を絞り加工することで、オス端子挿入時でも開くことなくはめ込みを保持します。

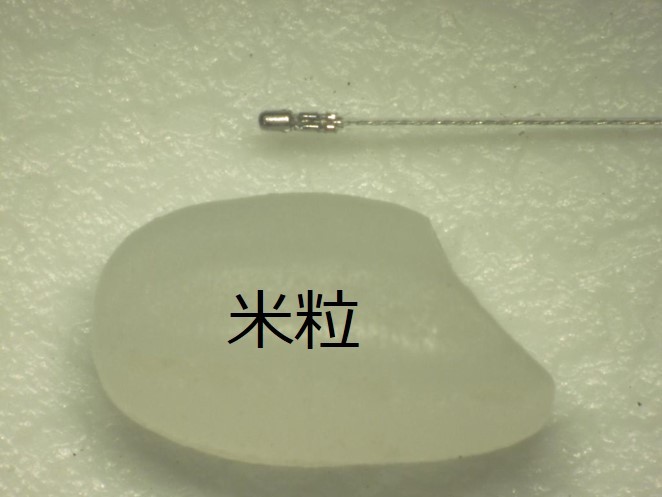

また、極細φ0.1mmの電線への圧着が可能となりました。
