第36回優秀板金製品技能フェア

溶接品の部 全26作品

360°から作品を見る

溶接319

アマダ賞

特別奨励賞

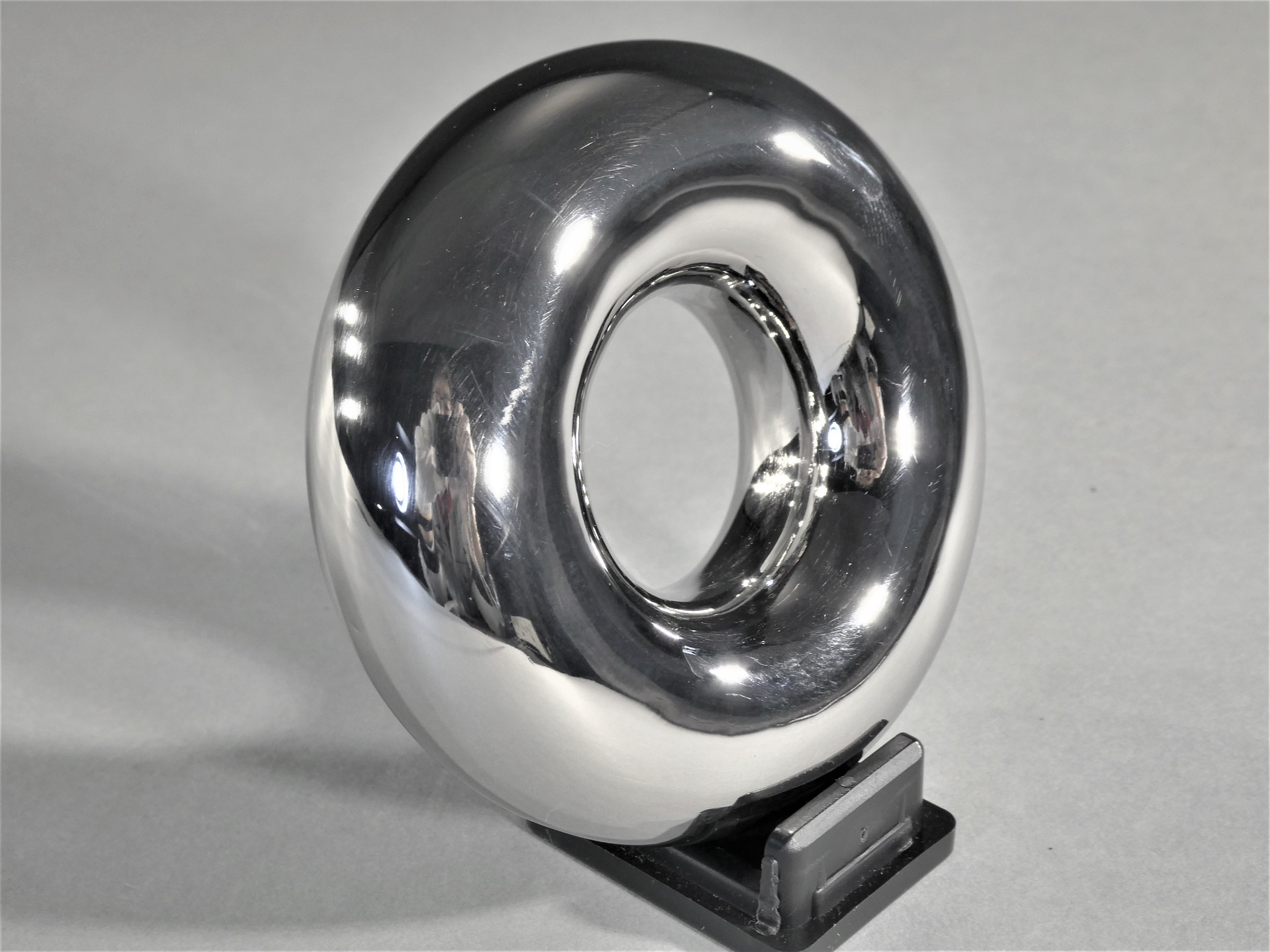

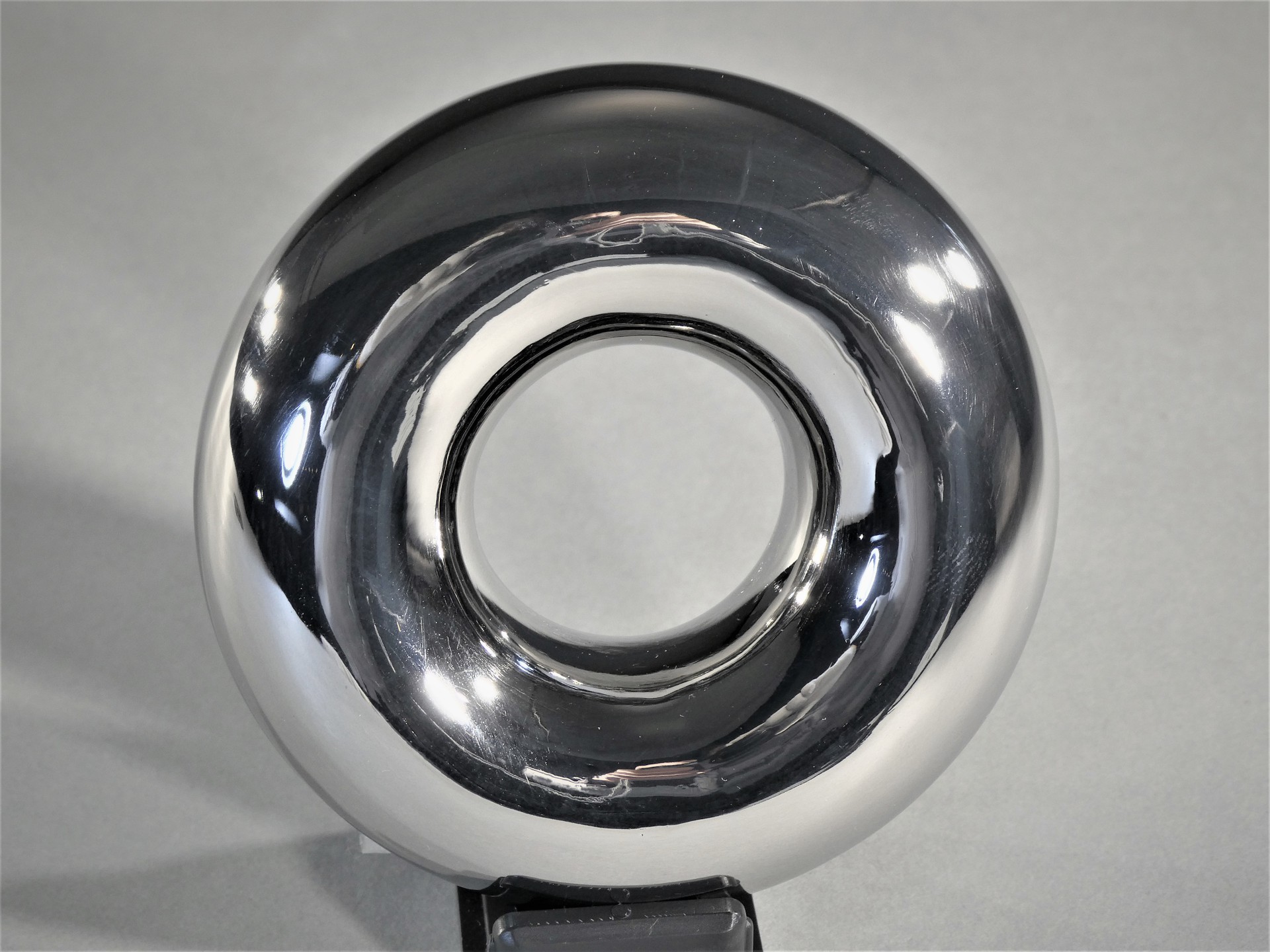

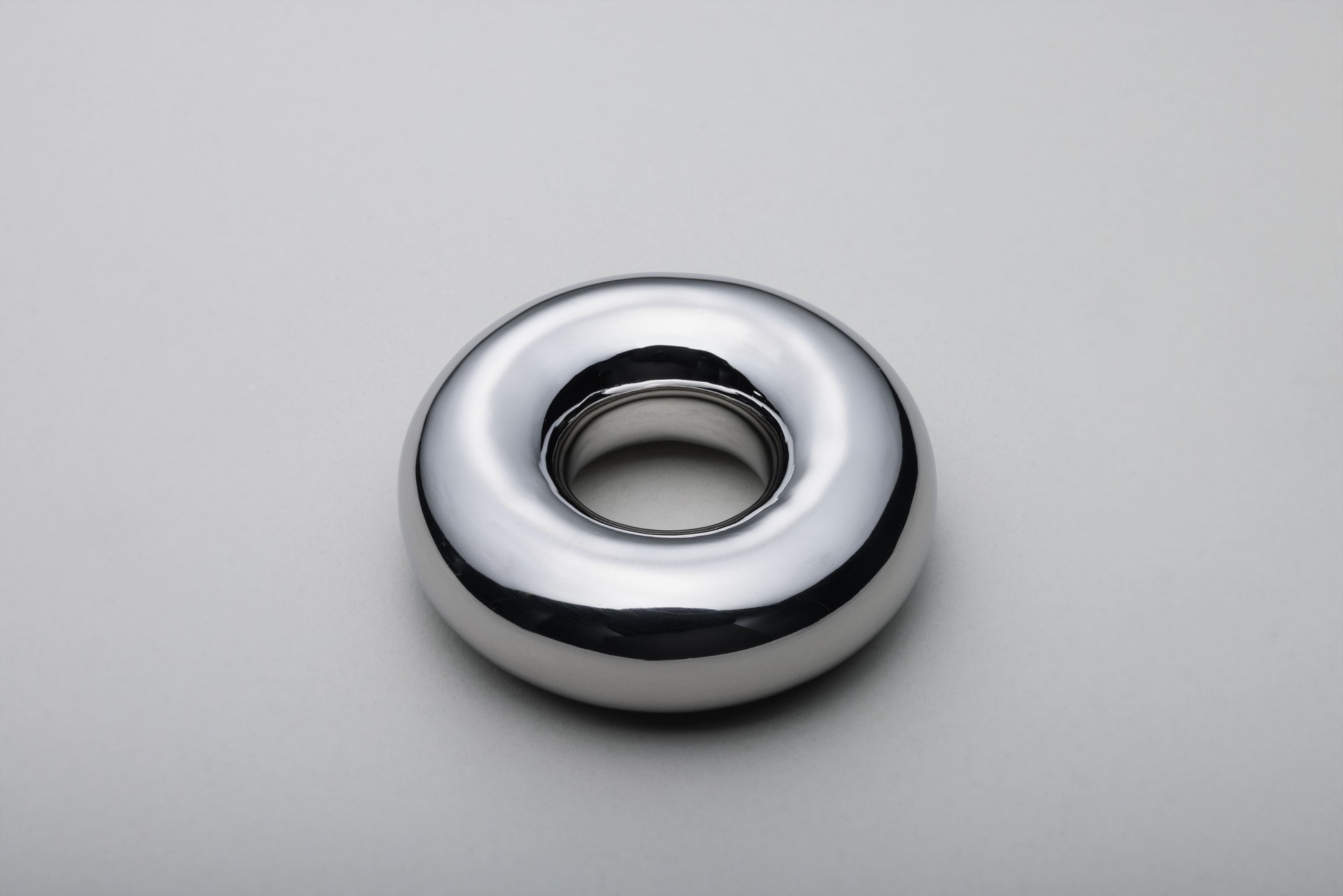

環

株式会社　三輪工業 (福島県)

  • ・サイズ: W90 × D90 × H30 mm

  • ・精度: ± 0～2.0 mm

  • ・プログラム時間: 480 分

  • ・加工時間: 1830 分／個

  • ・加工数量: 1 個

  • ・材質: SUS304

  • ・板厚: 0.8 mm

  • ・作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

  • 表面仕上げ

アピールポイント

・加工順序

①　ファイバーレーザーにてブランク加工

②　ベンダーにて曲げ加工

③　TIG溶接

④　サンダーにて表面を粗仕上げ（外周）

⑤　リューターにて表面を仕上げ（内周）

⑥　スポンジにて表面を仕上げる

⑦　バフにて表面を磨き、最終仕上げ

・工夫点

①　プログラム・粗すぎないベストな分割数を探して、8分割としました。

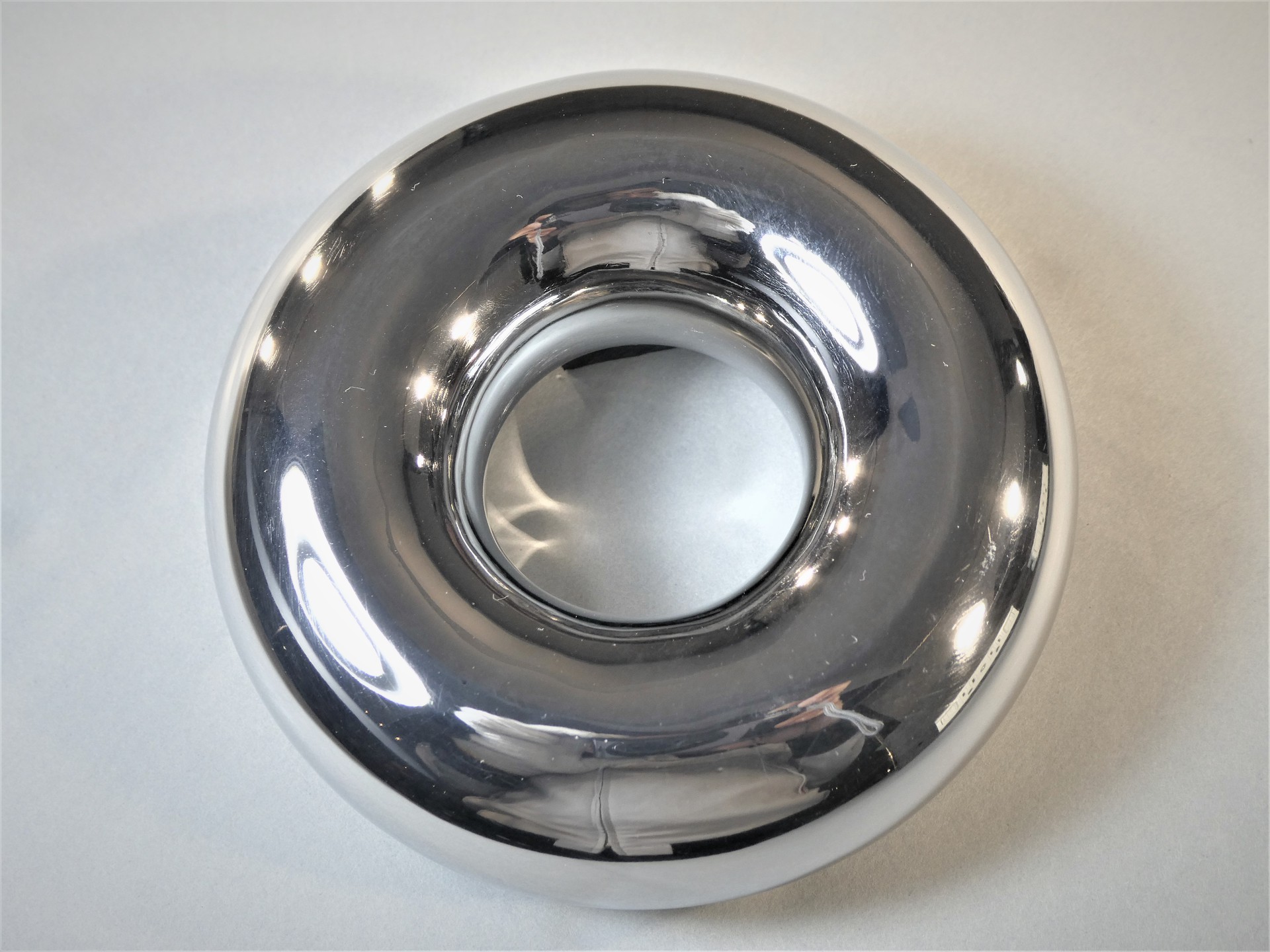

②　曲げ（添付写真）は、加圧量を変えながら、均等に半円（曲線）となるよう調整しました。

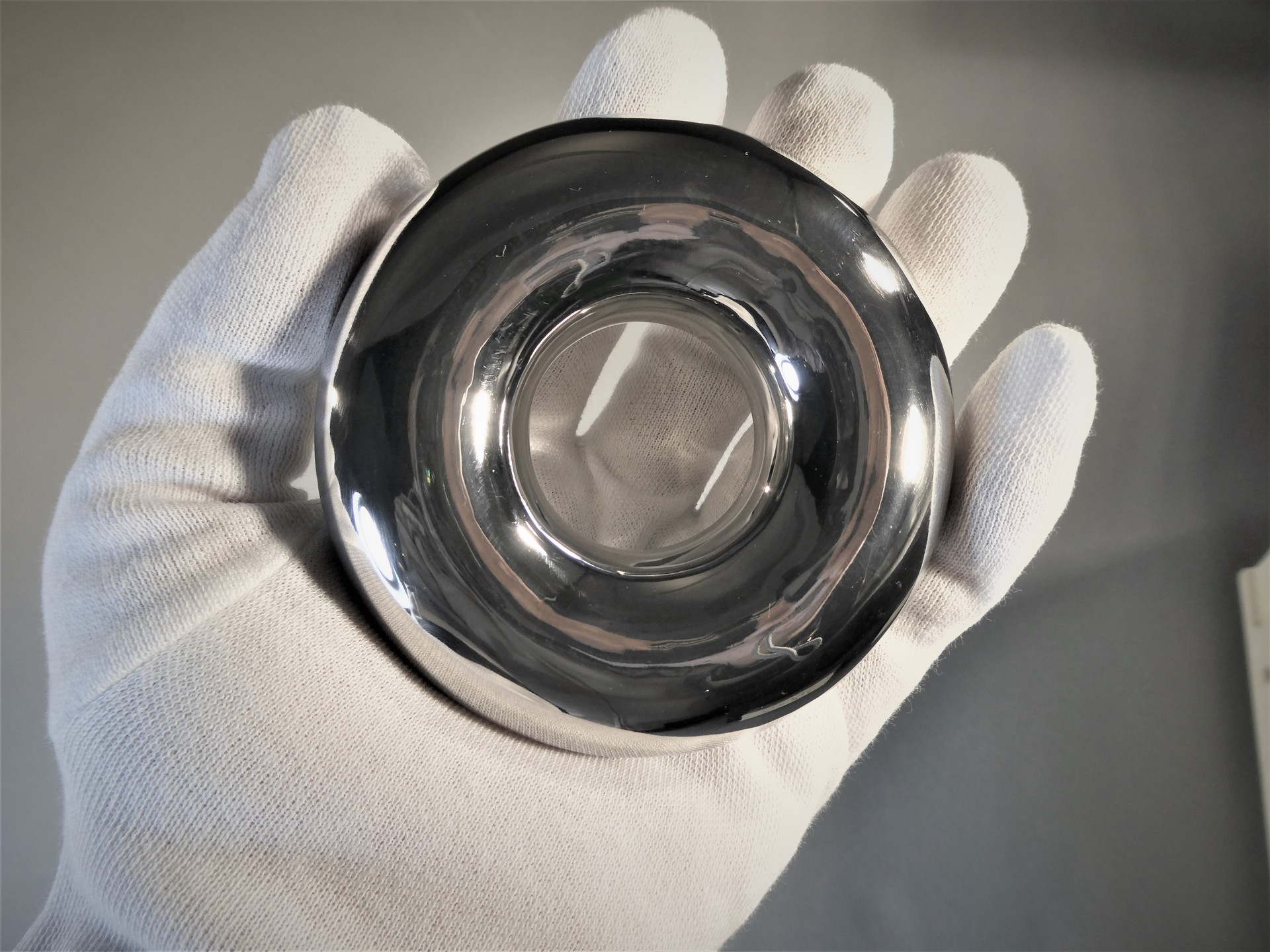

③　溶接～仕上げ（添付写真）は、内側は細いので酸化させないよう点付け溶接を合わせ部分端面が綺麗に揃うよう意識しました。真円となるよう意識しました。
