第36回優秀板金製品技能フェア

溶接品の部 全26作品

溶接311

審査委員会特別賞

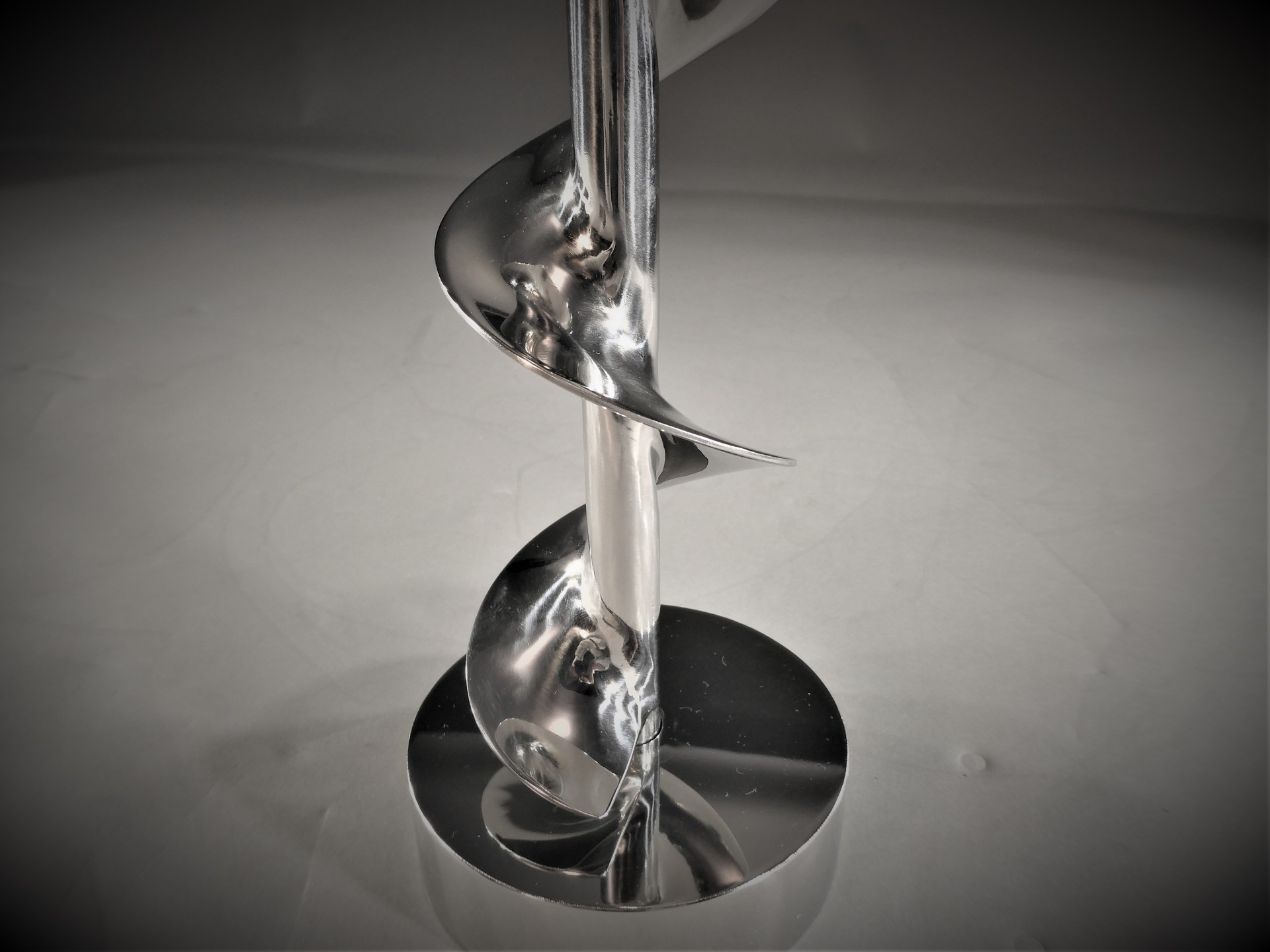

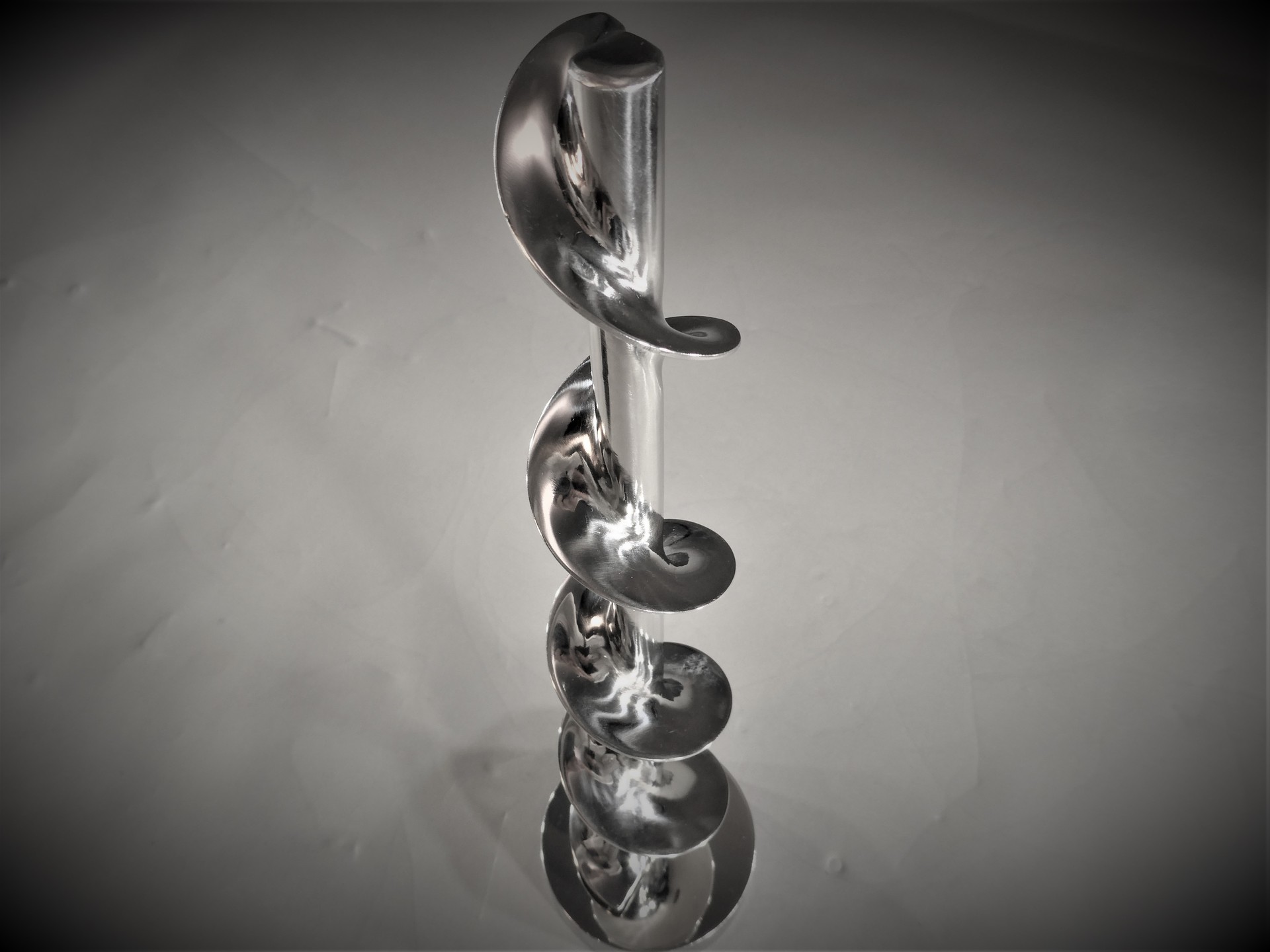

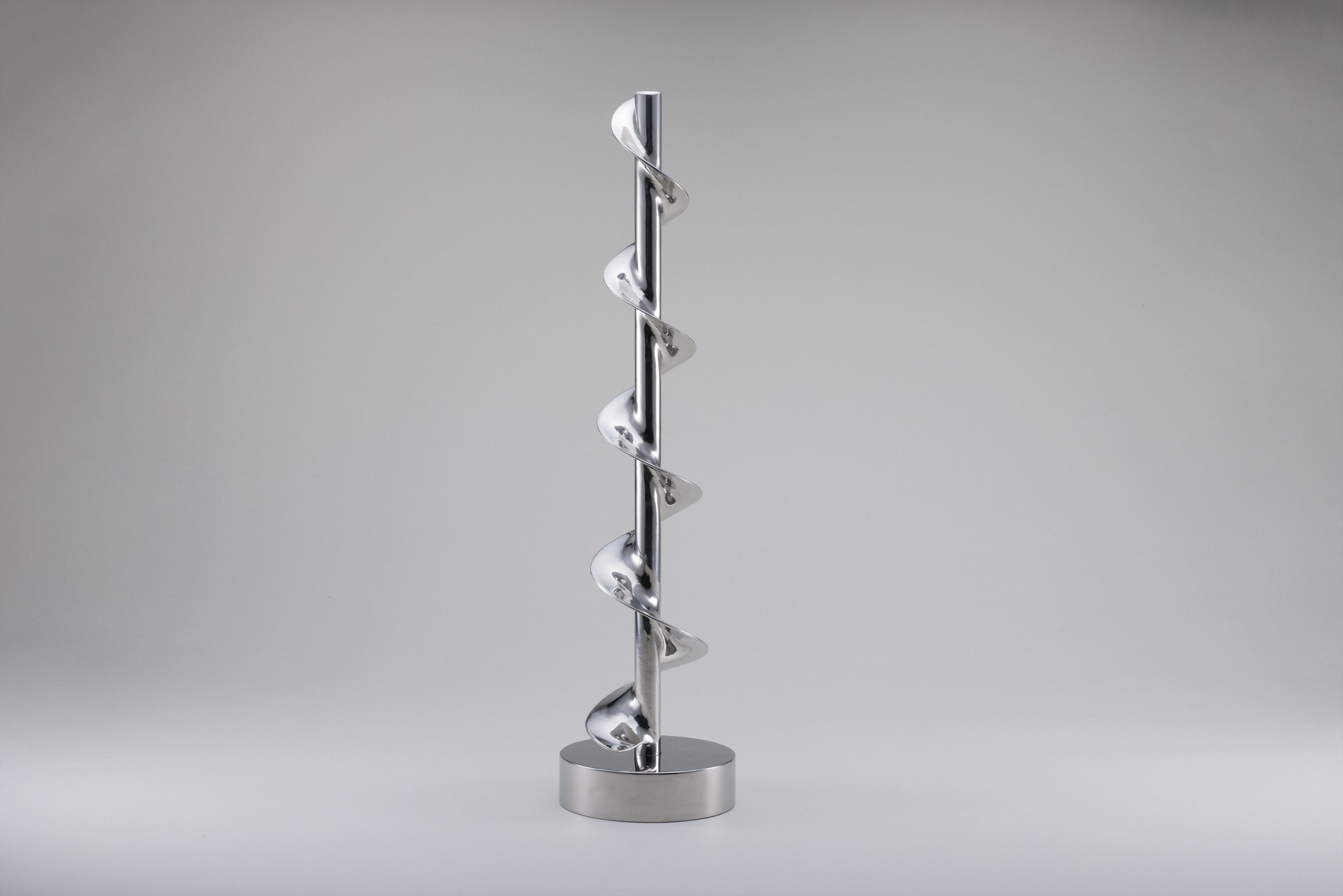

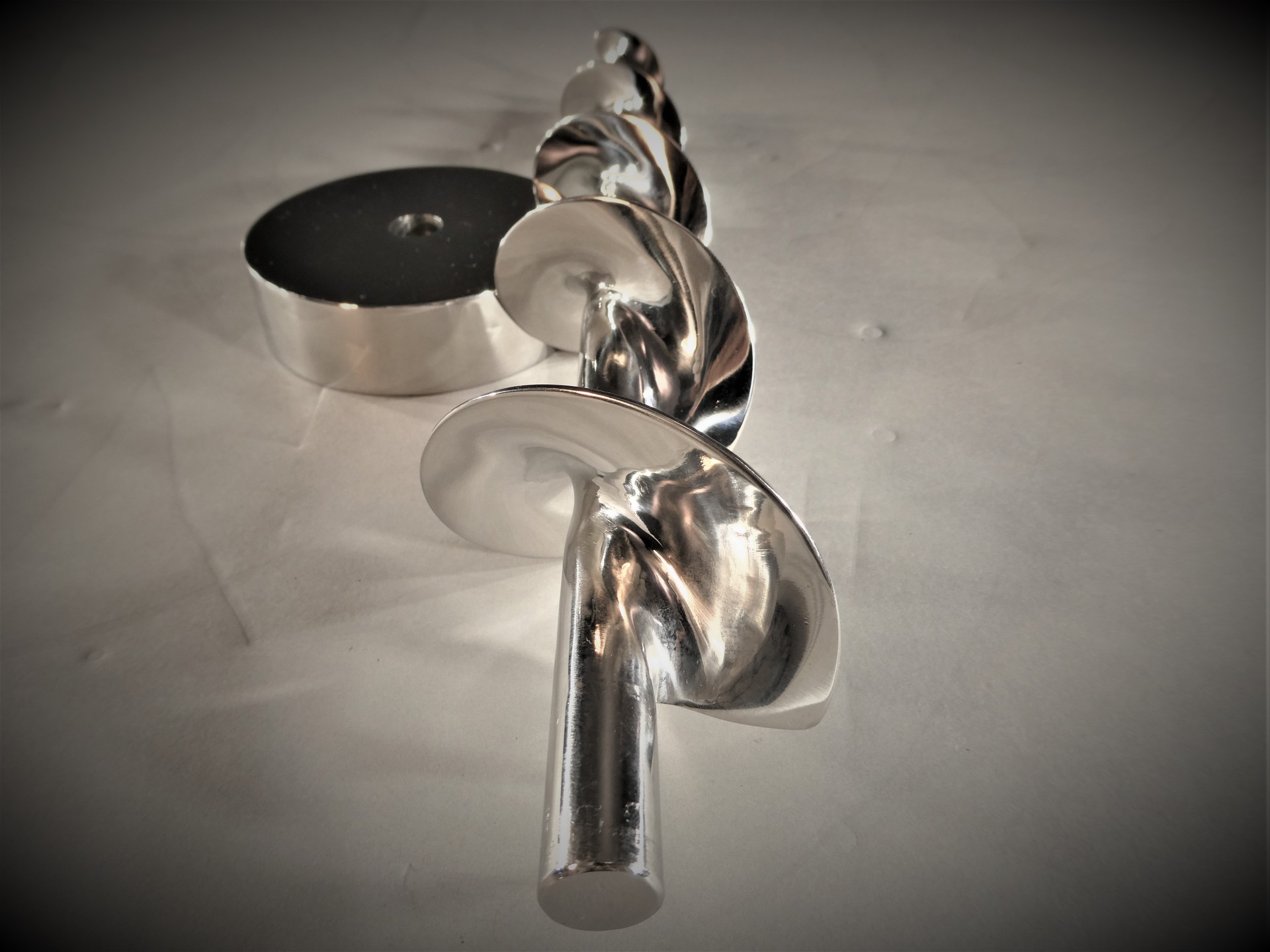

テーパースクリュー

絹川工業 株式会社 (石川県)

  • サイズ: W400 × D80 × H80 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 150 分

  • 加工時間: 420 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 2.0 mm

  • 作品種類: オリジナル品

加工工程

  • 3D設計

  • CAD/CAM

  • ブランク

  • 溶接

  • 仕上げ

アピールポイント

スクリューの製作は過去にも経験がありましたが、今回は羽根をテーパー状にすることで難易度を上げて羽根のピッチ精度を出す事を追求しました。

設計ではC形になった羽根の寸法を出すところで何度か失敗しましたが、調整を繰返して目標の精度を出す事ができました。

溶接工程では径の異なるC形のプレートを5枚接合して両端部分を固定して少しずつ伸ばして行きますが、テーパー状になっているため均等には伸びないと言う難点があります。

心棒と羽根の隙間を溶接しながら各間隔ごとに微調整を行いました。

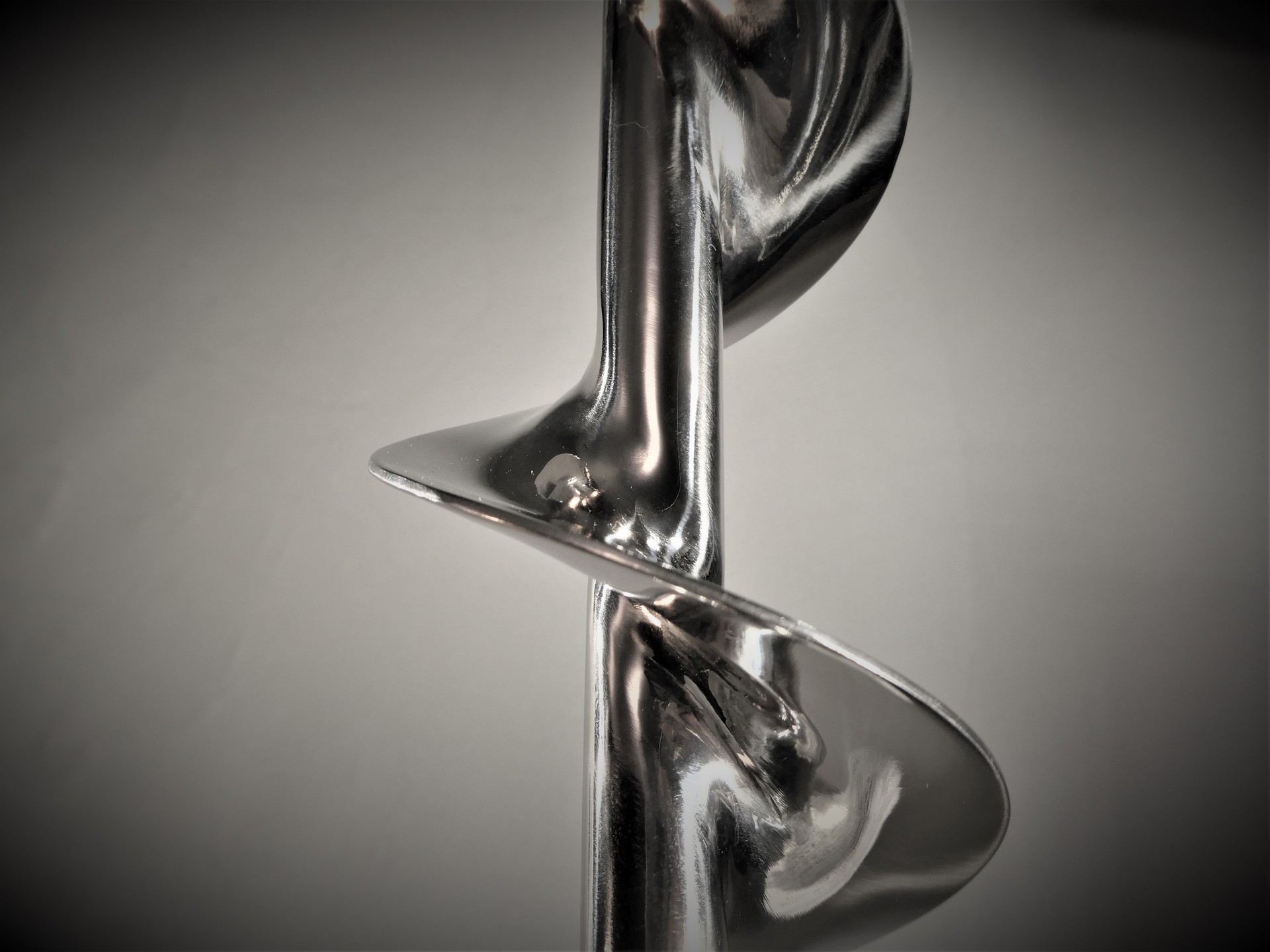

仕上げではビードカットを行い、心棒と羽根が一体化してるかの様に磨き上げました。
