第36回優秀板金製品技能フェア
組立品の部 全74作品
組立241
アマダ賞

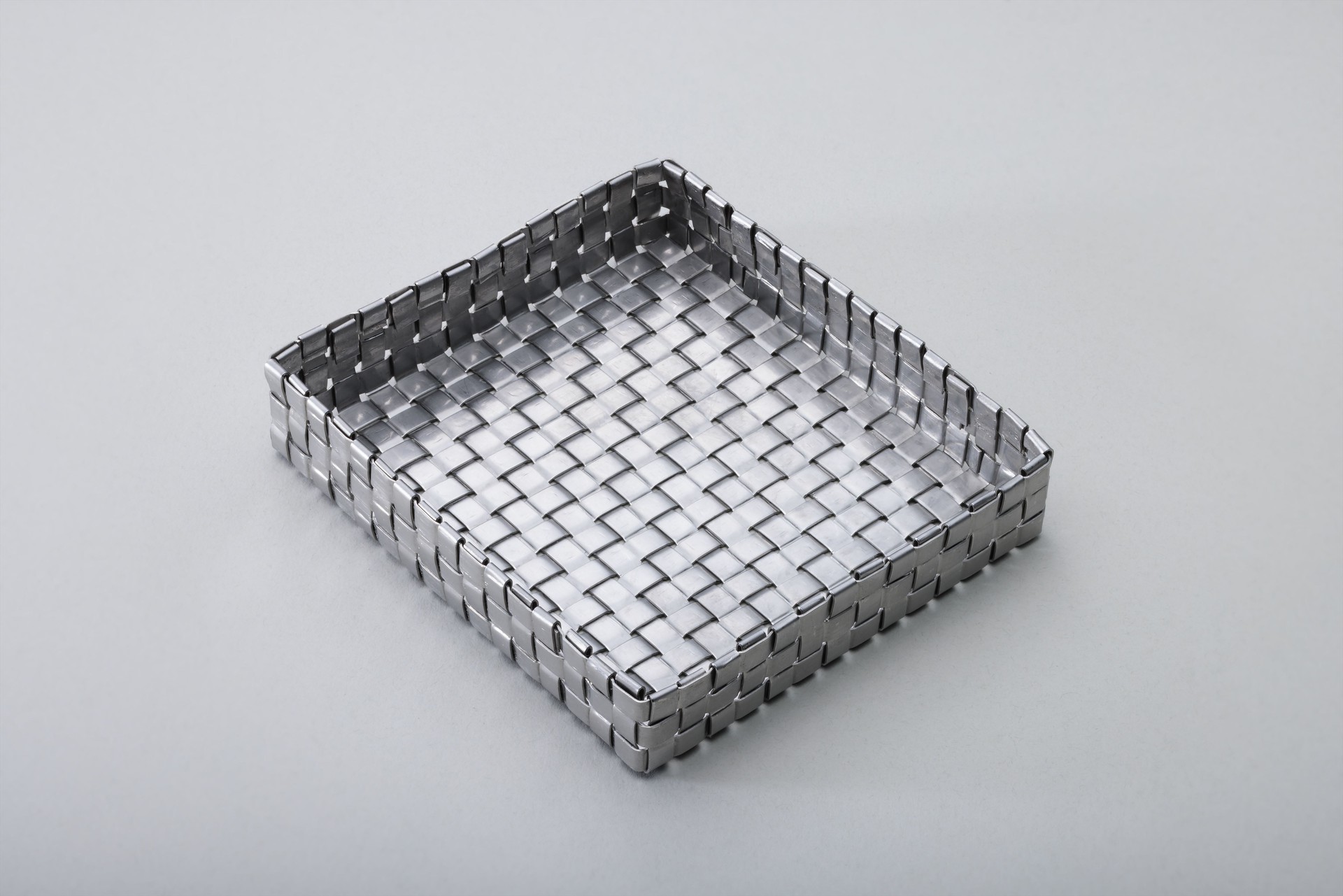

織りかご
リョーユウ工業 株式会社 (福岡県)
-
・サイズ: W108 × D95 × H20 mm
-
・精度: ± 1.0 mm
-
・プログラム時間: 1 分
-
・加工時間: 3 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 0.5 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
シャーリング加工
曲げ
組立
アピールポイント
一昨年、金属で竹細工の網かごを作ろうとしたが失敗しました。
切板の状態で編み込んだため、板の反りや硬さにより形になりませんでした。その反省を元に、今回は金属の板を等間隔で凸凹に段押して織り込んでいく方法をとりました。
課題は凸凹の段押しのピッチとクリアランスで、ガタがなく、十の字に組み込めるピッチとクリアランスを見つけるために幾通りかの組み合わせで試作をおこないました。
最終的には6㎜ピッチ・クリアランス1㎜に決定しました。
凸凹の段押しは1200回を0.5㎜未満のずれに抑える必要があるため、
SS400 6.0tをレーザ加工して段押し用の金型を自社製作しました。
幅5㎜長さ400㎜の板に段押し加工して40本の部材を作成しました。

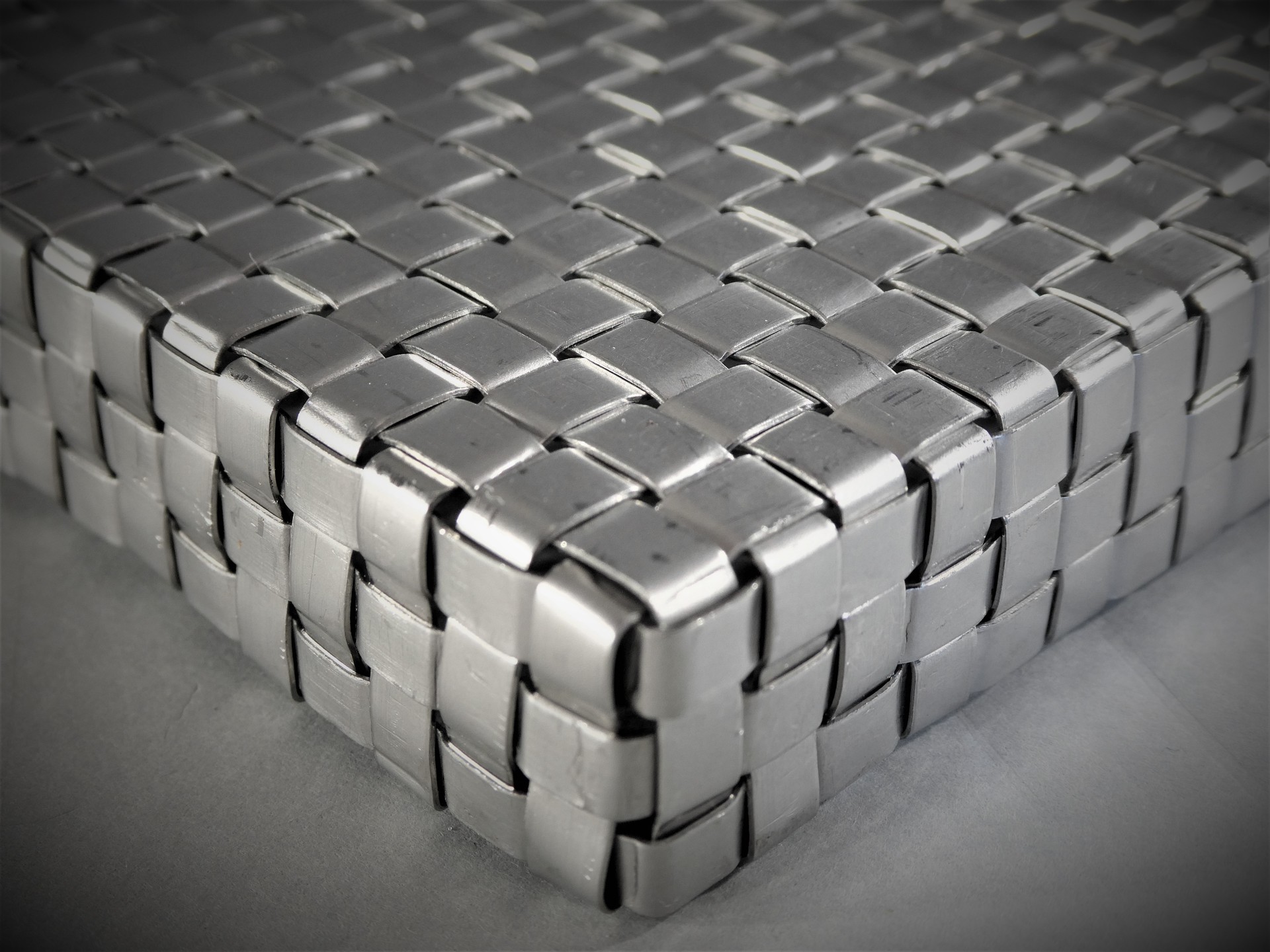

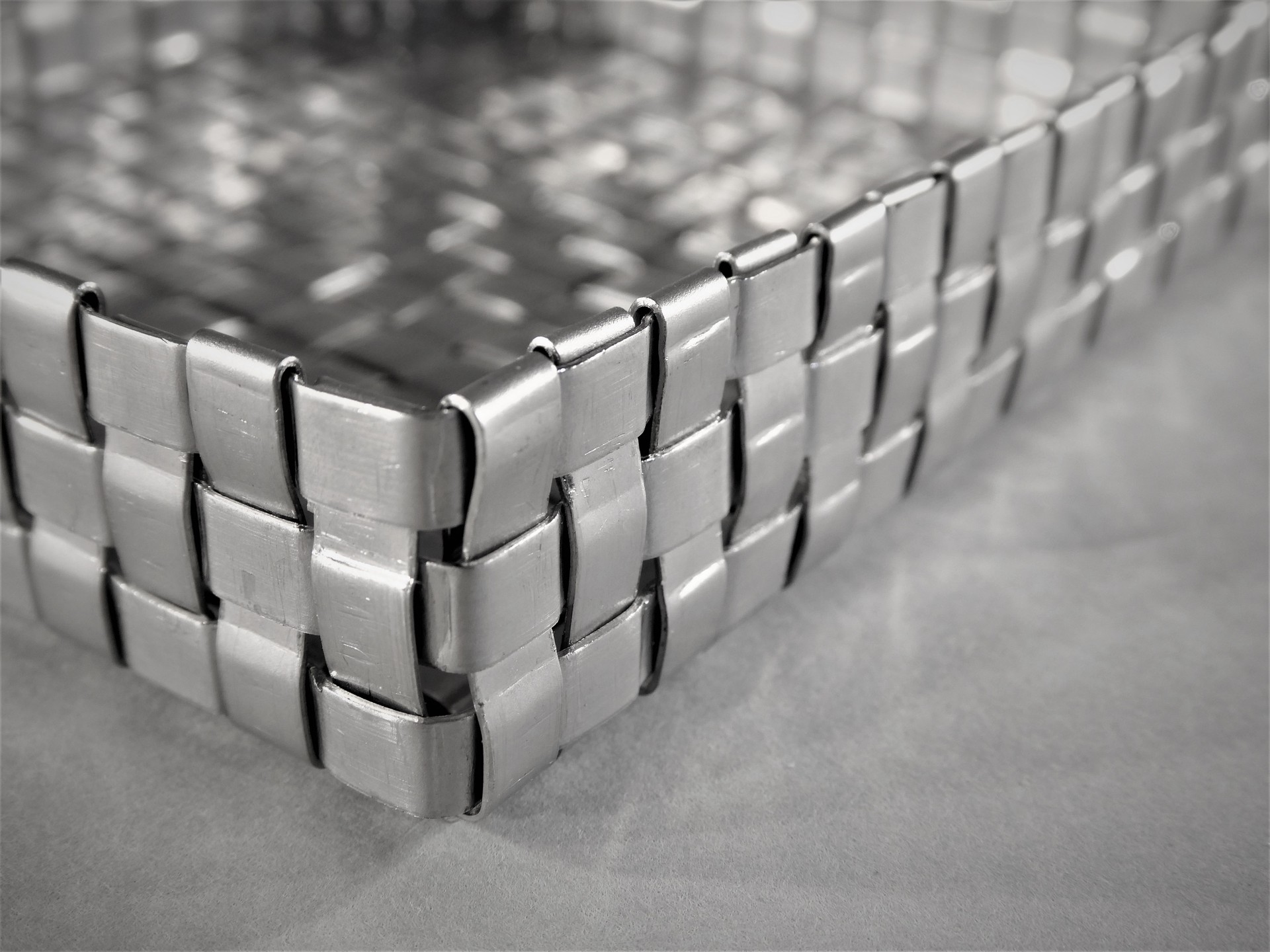

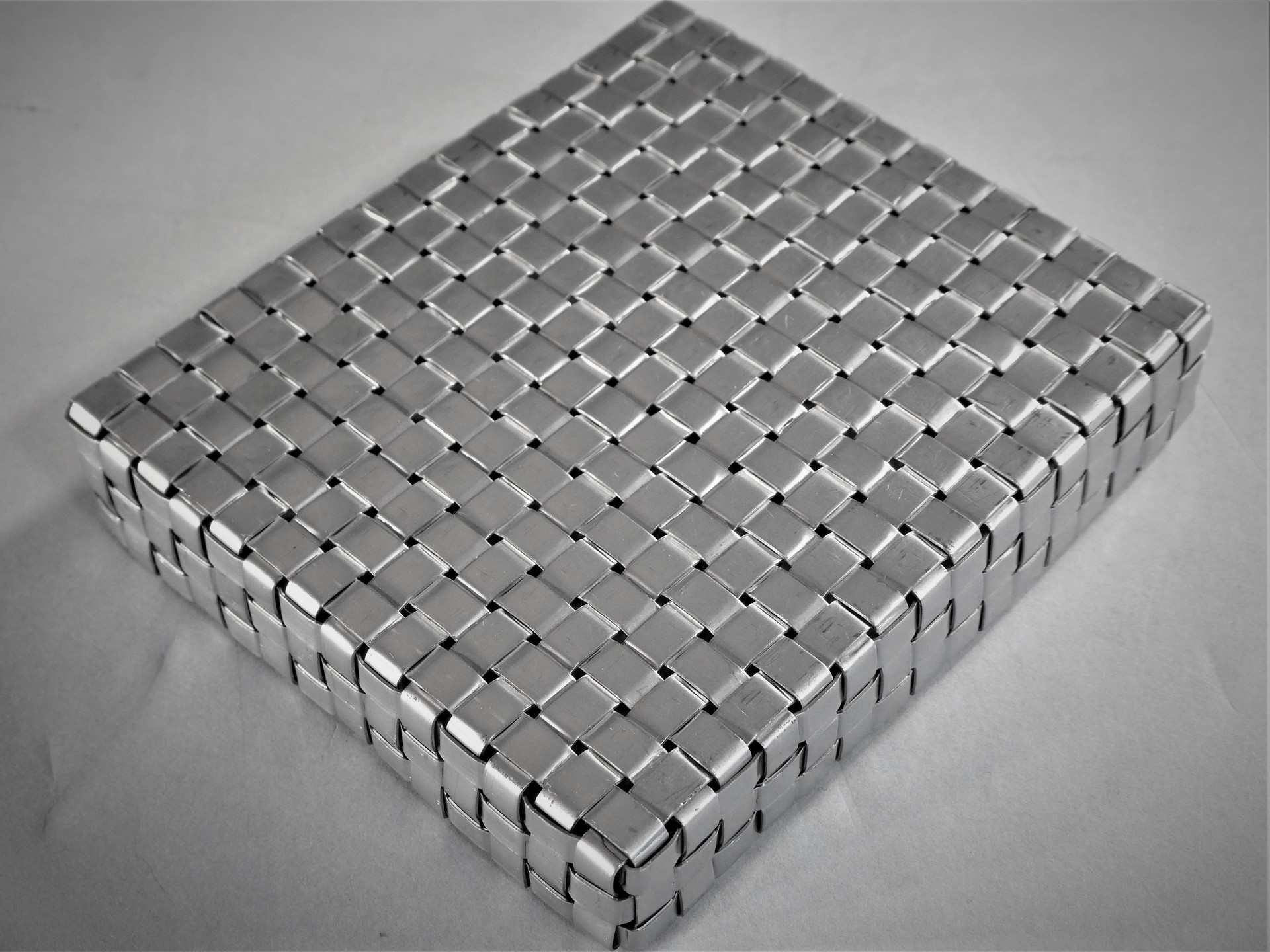

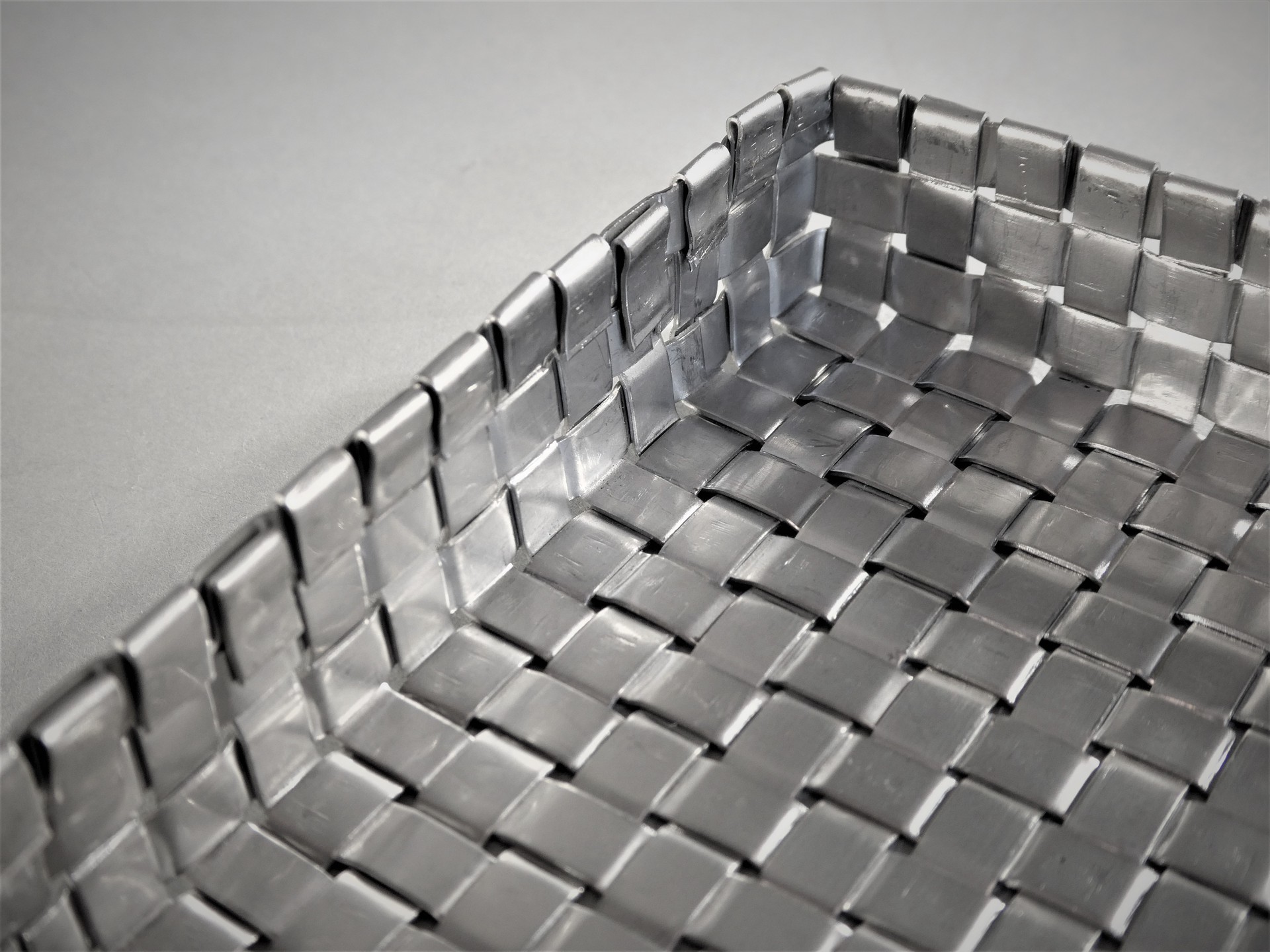

その部材を竹の網かごを作る要領で、1本ずつ十の字に織り込んで組み上げました。
細かい凸凹の段押しは時間も手間も要しましたが、それにより伝統工芸品をステンレスで再現出来たことは加工の幅が広がりました。
