第36回優秀板金製品技能フェア
組立品の部 全74作品
組立240
技能奨励賞

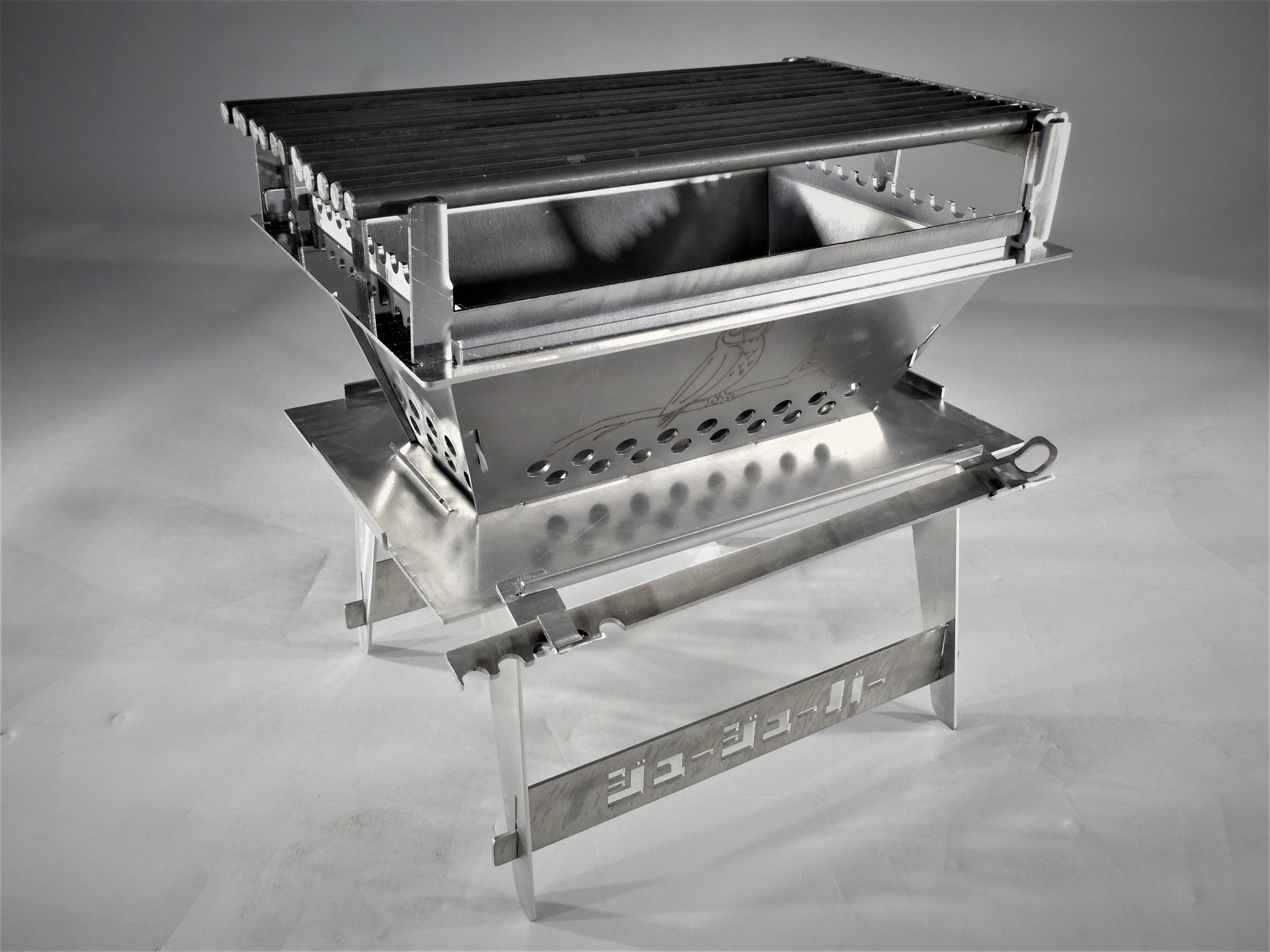

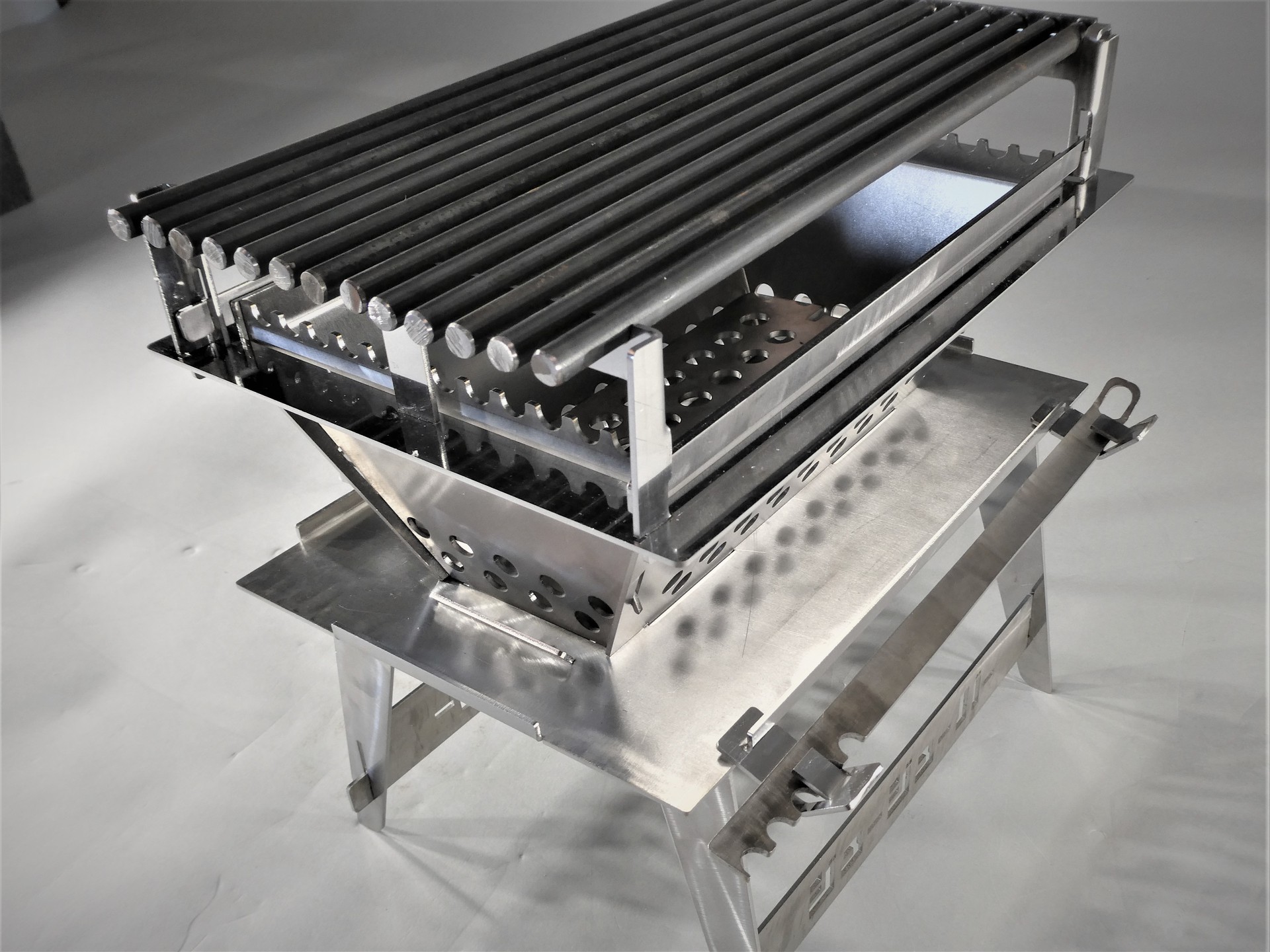

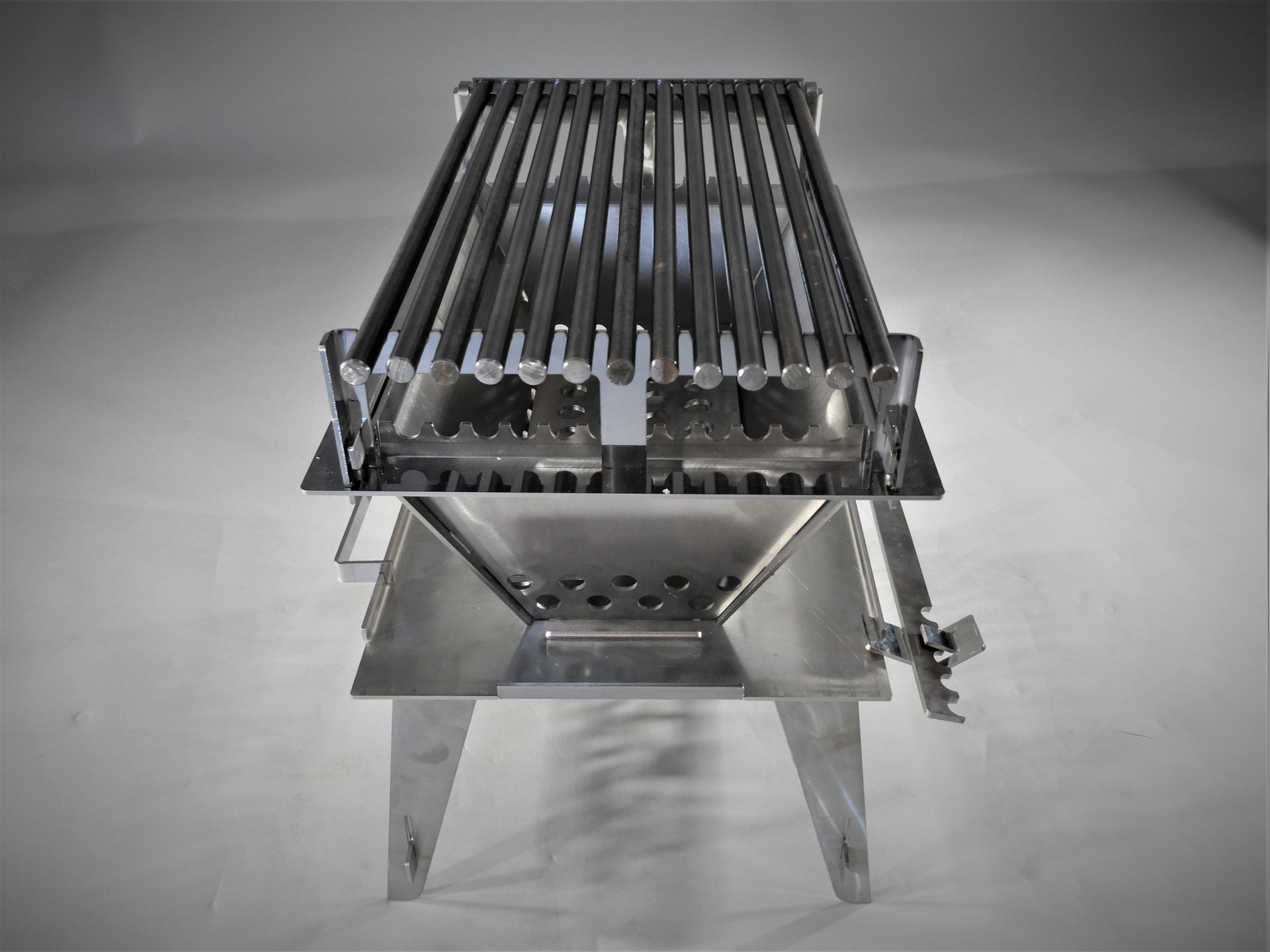

携帯グリル
株式会社 北海道スクリーン製作所 (北海道)
-
・サイズ: W280 × D200 × H300 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 600 分
-
・加工時間: 120 分/個
-
・加工数量: 1 個
-
・材質: SUS430
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
レーザ加工
バンドソー
丸棒面取り
アピールポイント
持ち運び・コンパクト・簡単組み立ての3つをテーマ目標にかかげ製作致しました。
・片手で持ち運び可能。
・ケース 1つに収納可能。
・少ないパーツ数&工具無しで組立可能。

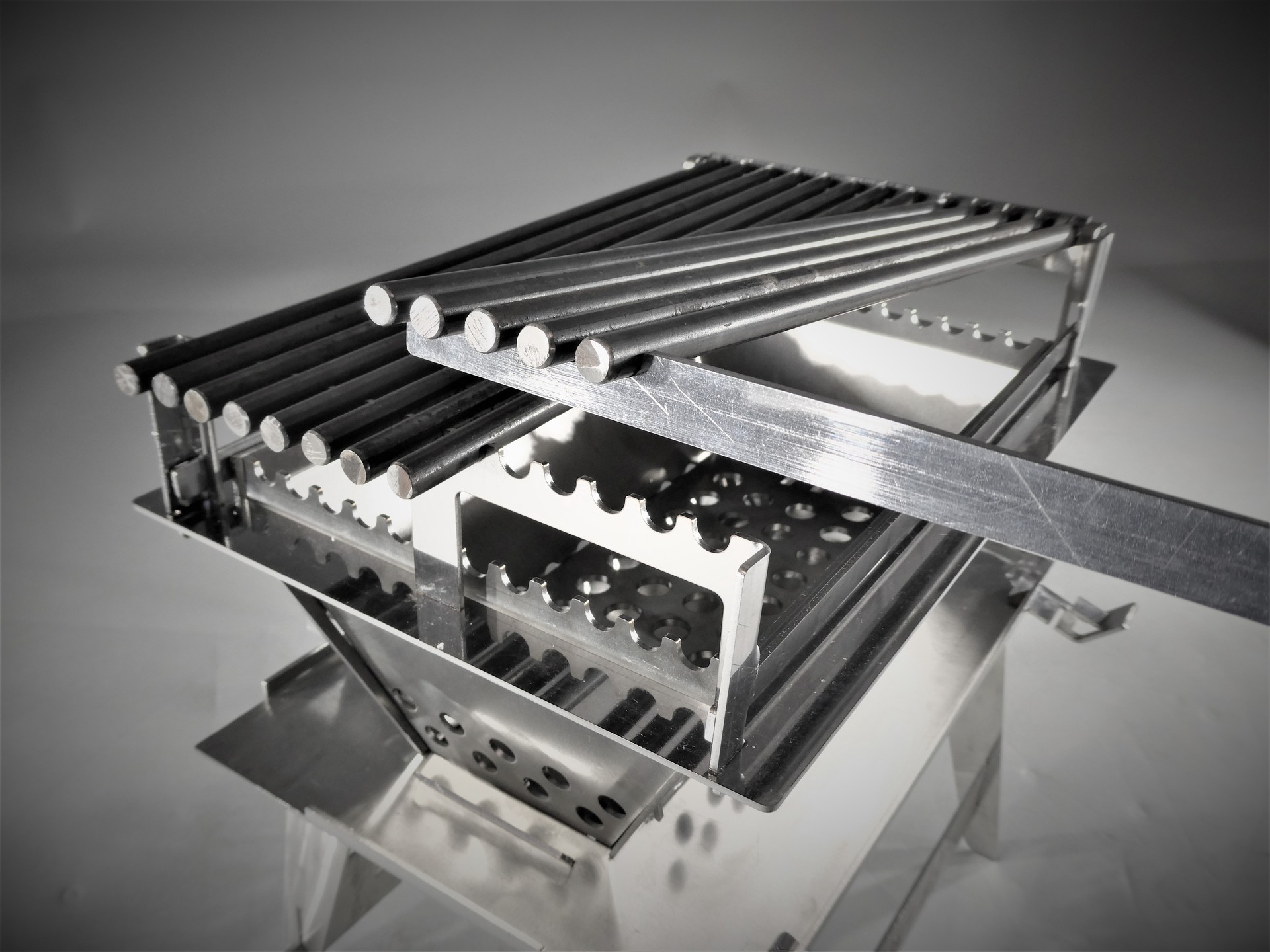

何度も試作/実験を重ねて、焼き台に使用している丸棒も熱が通りやすい素材に変更し、直火があたる箇所も2段高さにして、火力調整ができるよう設計しました。高さ調整時に丸棒が熱いため、丸棒移動用治具を付属品とした事で安心して使用ができて楽しいキャンプが出来るグリルが完成しました。
