第35回優秀板金製品技能フェア
組立品の部 全68作品
組立250
技能奨励賞

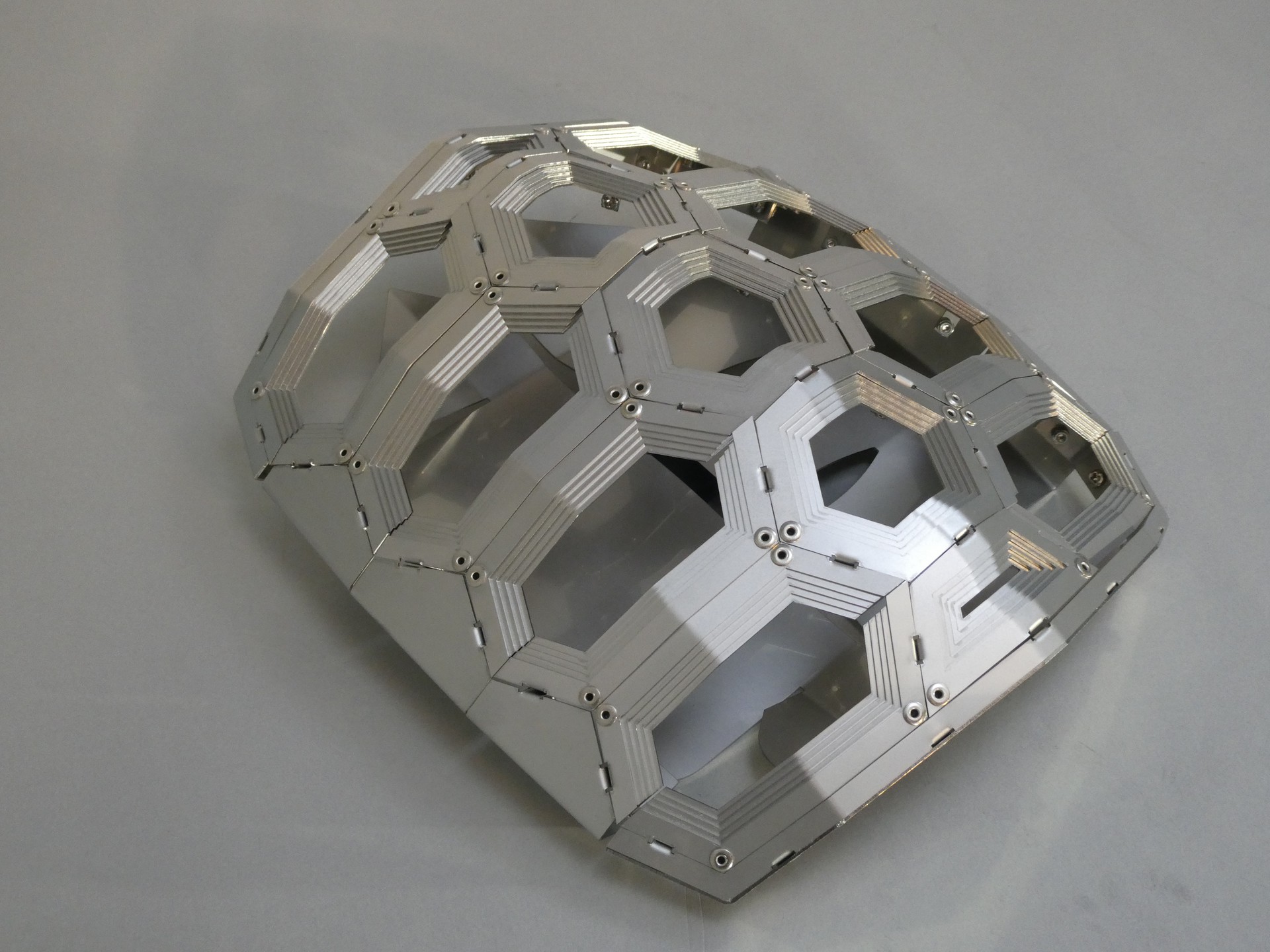

Metal Shell
太洋工業 株式会社 (茨城県)
-
・サイズ: W245 × D275 × H95 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 1920 分
-
・加工時間: 240 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
パンチレーザ加工
治具(金型含む)加工
曲げ
脱脂
アピールポイント

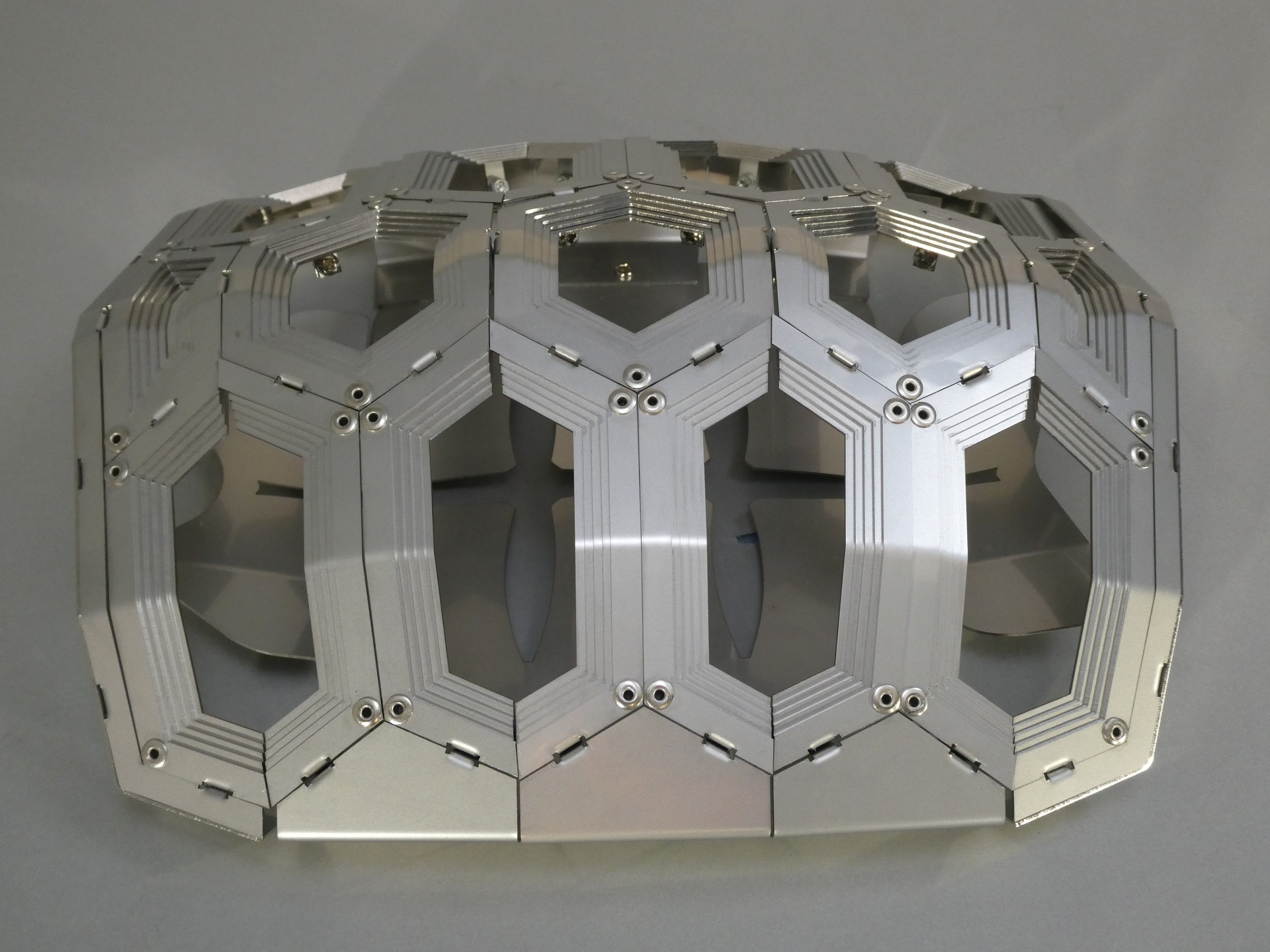

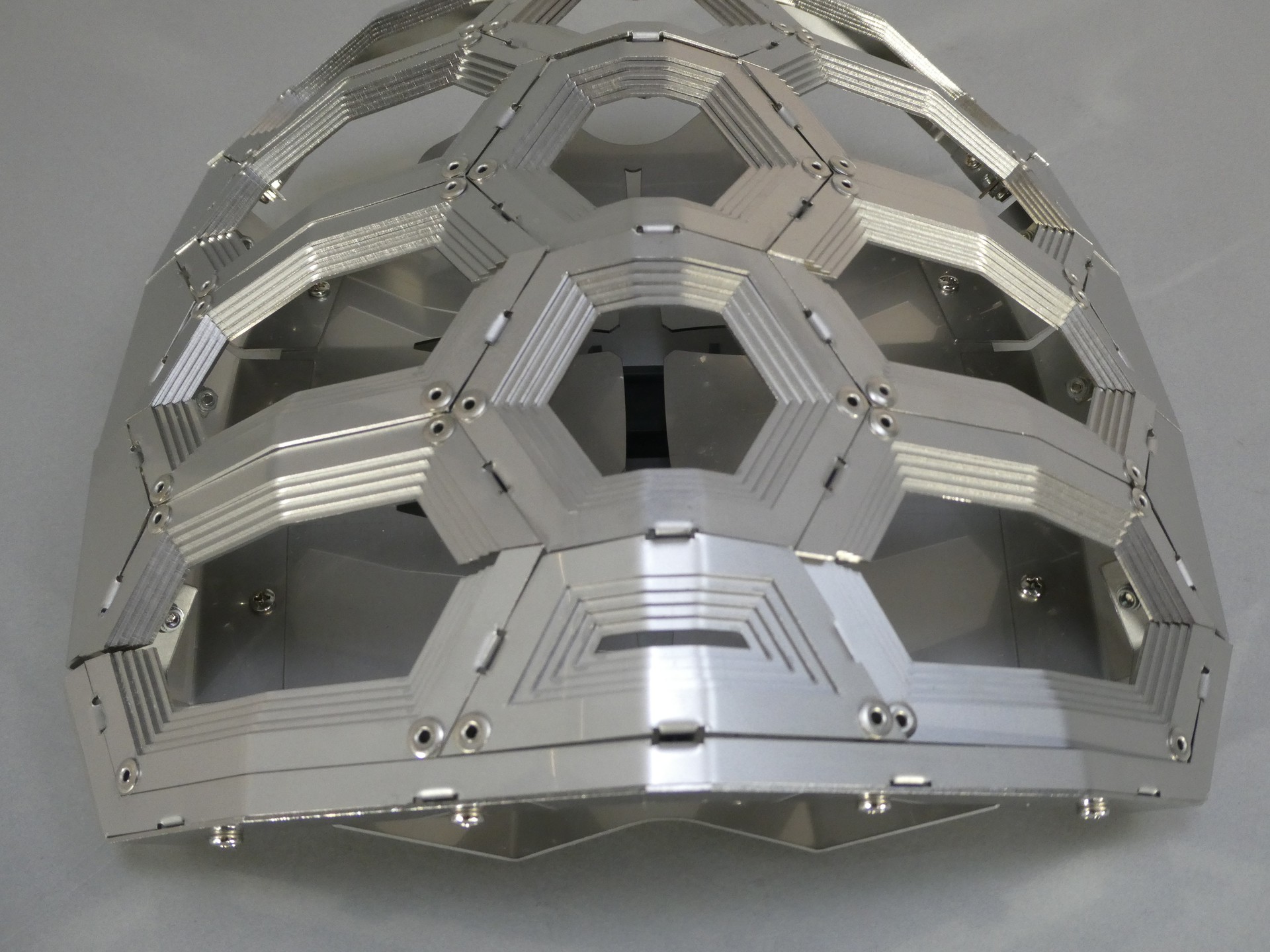

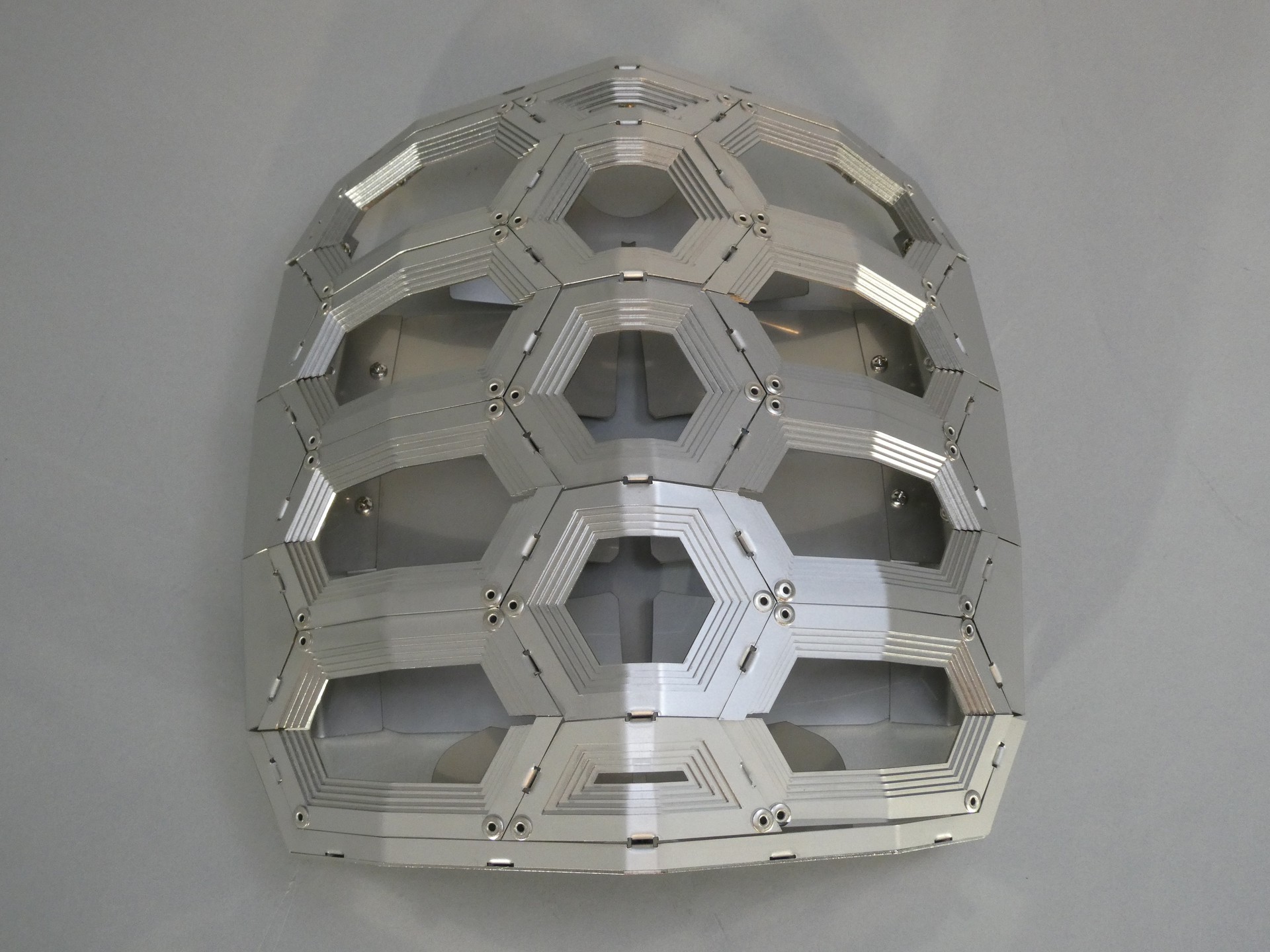

・ 複数の角度曲げを組み合わせる事で、甲羅独特の丸みや表面のゴツゴツした感じを表現しました。

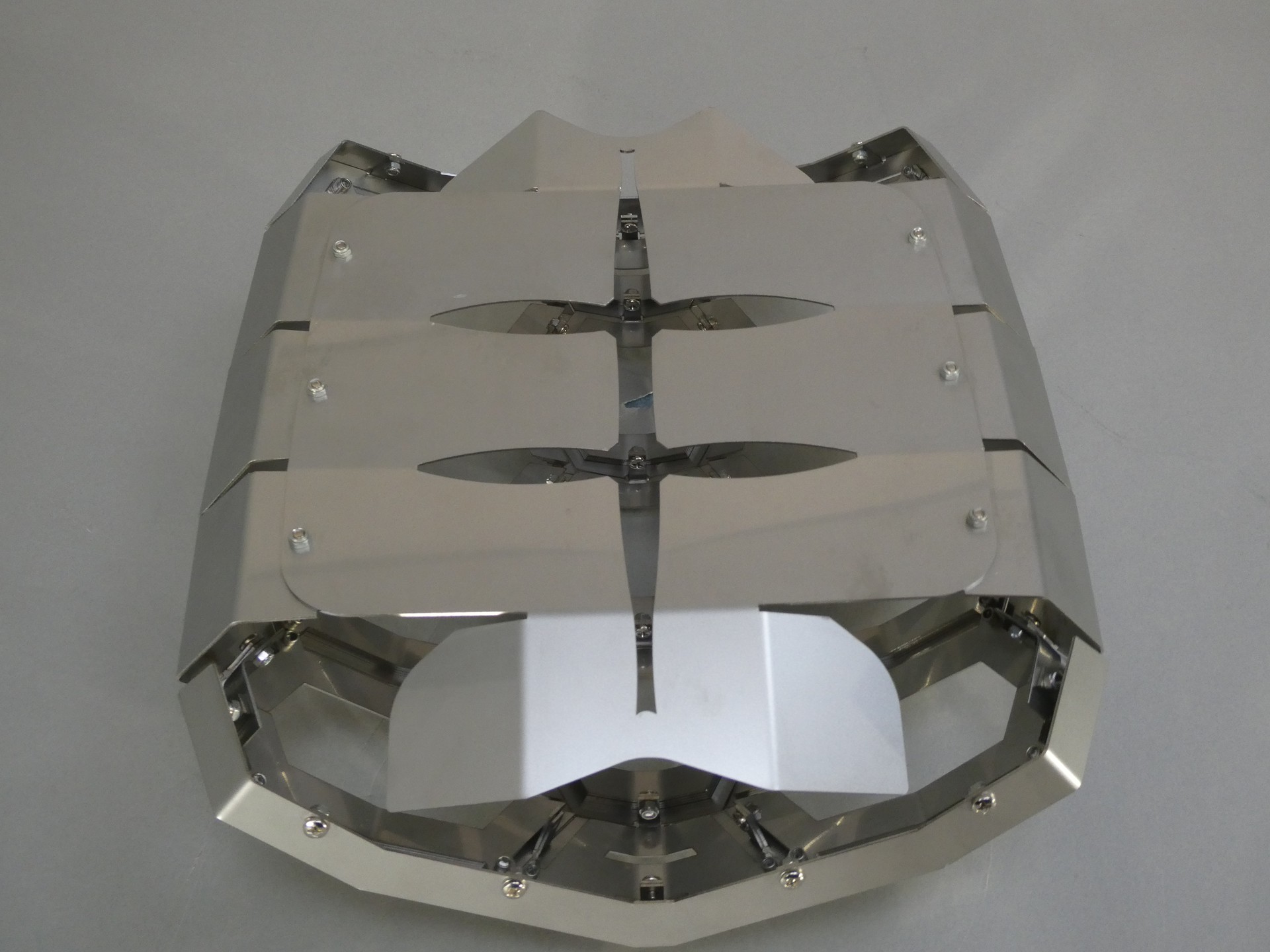

・ 曲げ長さを調整し、角度曲げ品を重ねてリベット締結する事で段差がある見た目になり、奥行きや立体感を表現しました。
・ ベンダーのガイドに突き当てられない形状のものは、専用の治具ガイドを作成し曲げを行うことで、精密な曲げ寸法を確保しました。
