第35回優秀板金製品技能フェア
組立品の部 全68作品
組立249
技能賞

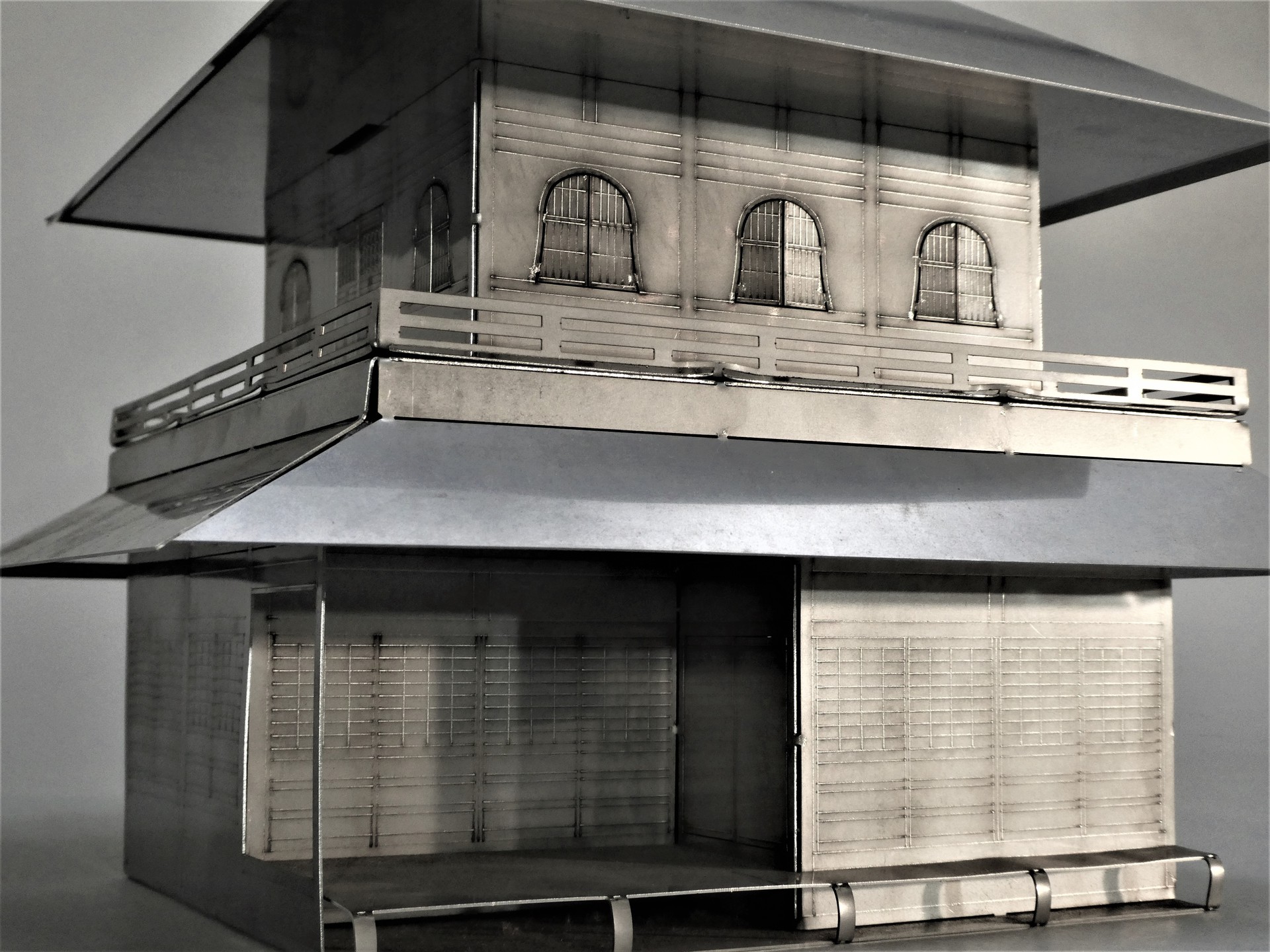

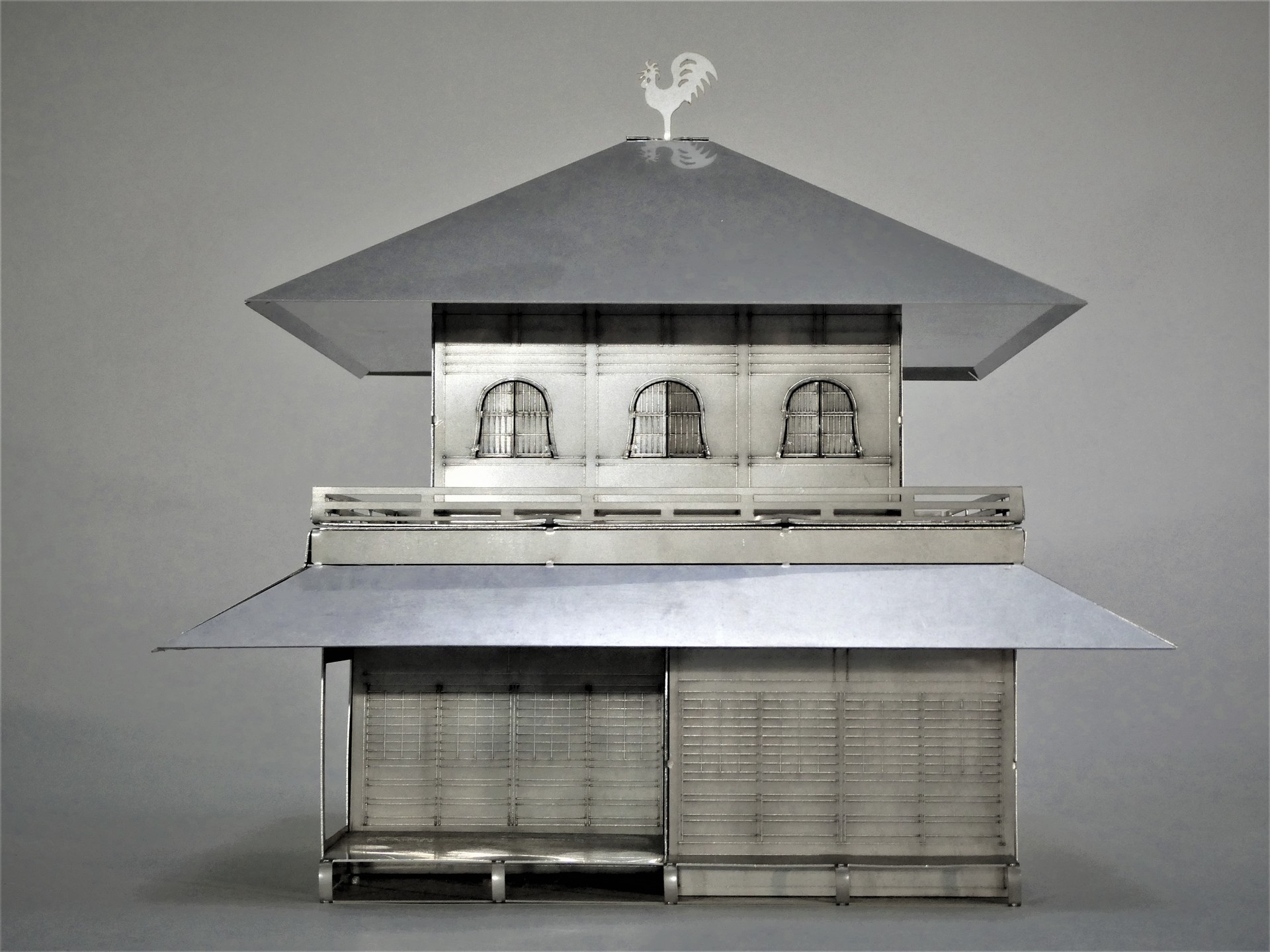

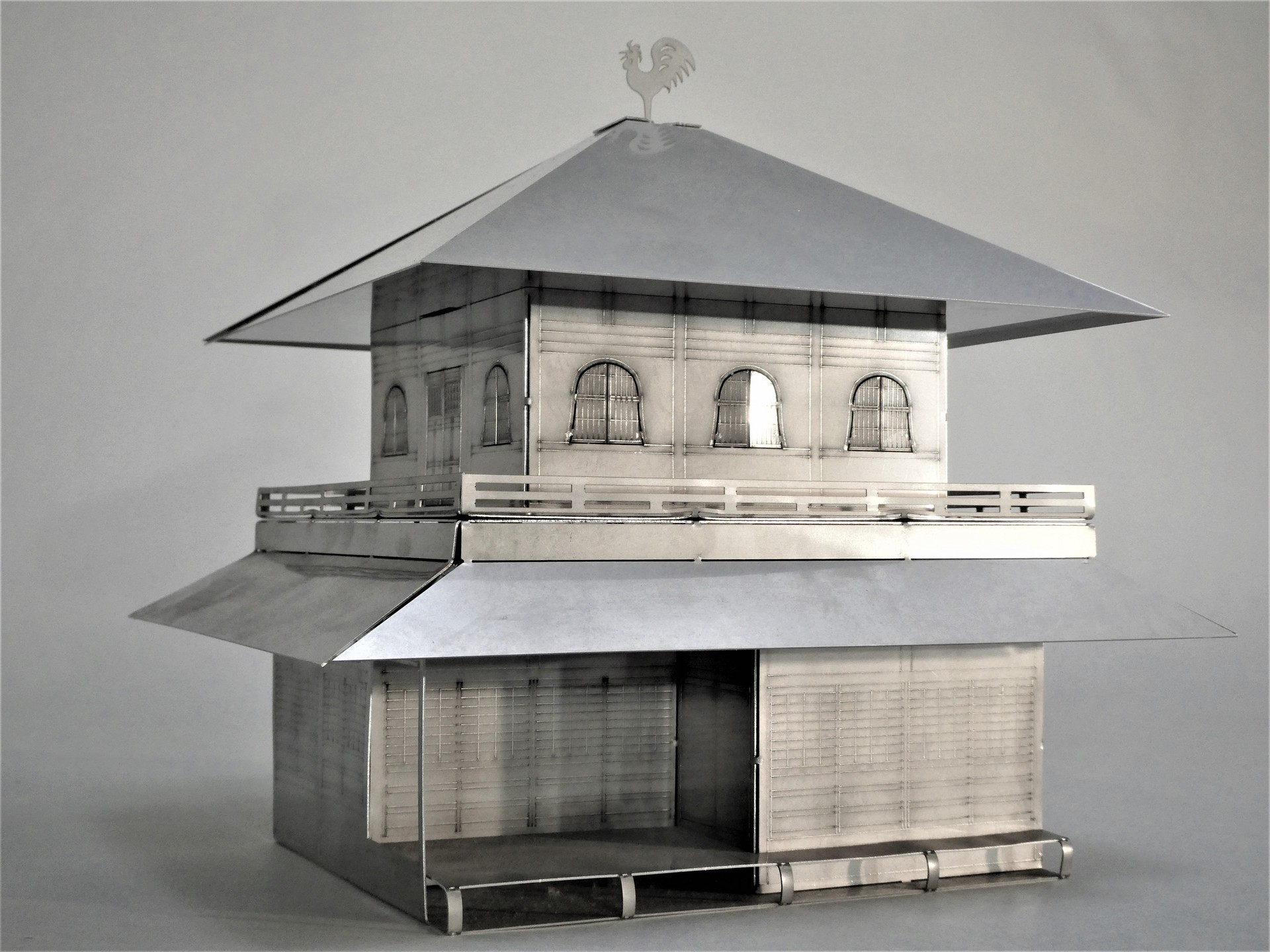

SUSの銀閣寺
株式会社 中沢工業所 (群馬県)
-
・サイズ: W250 × D250 × H200 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 60 分
-
・加工時間: 120 分/個
-
・加工数量: 8 個
-
・材質: ステンレス(SUS304)
-
・板厚: 0.6 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
レーザ加工
曲げ
組立
アピールポイント
展開を工夫して、1階部分を1枚板にすることで、部品数を減らしました。

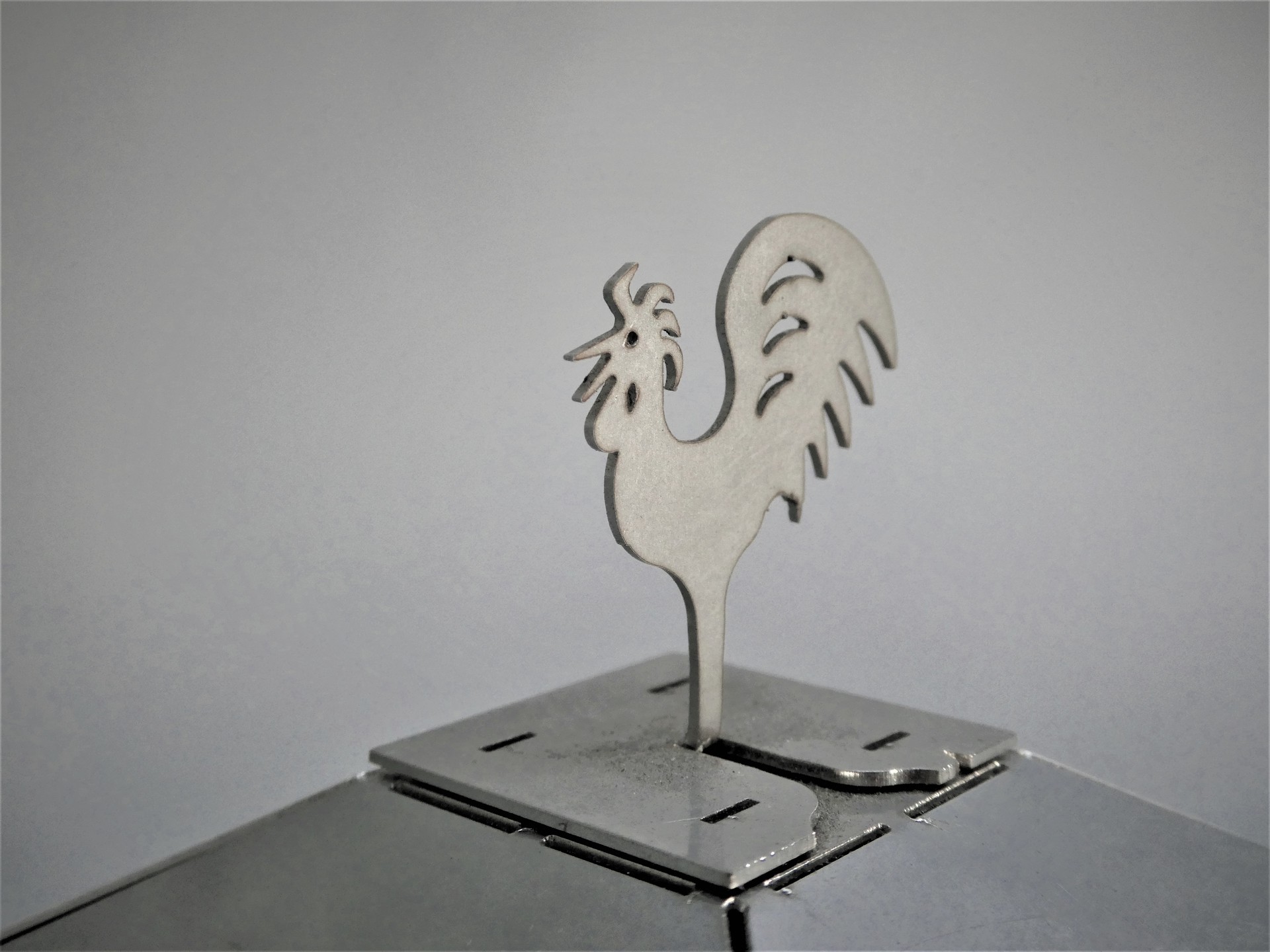

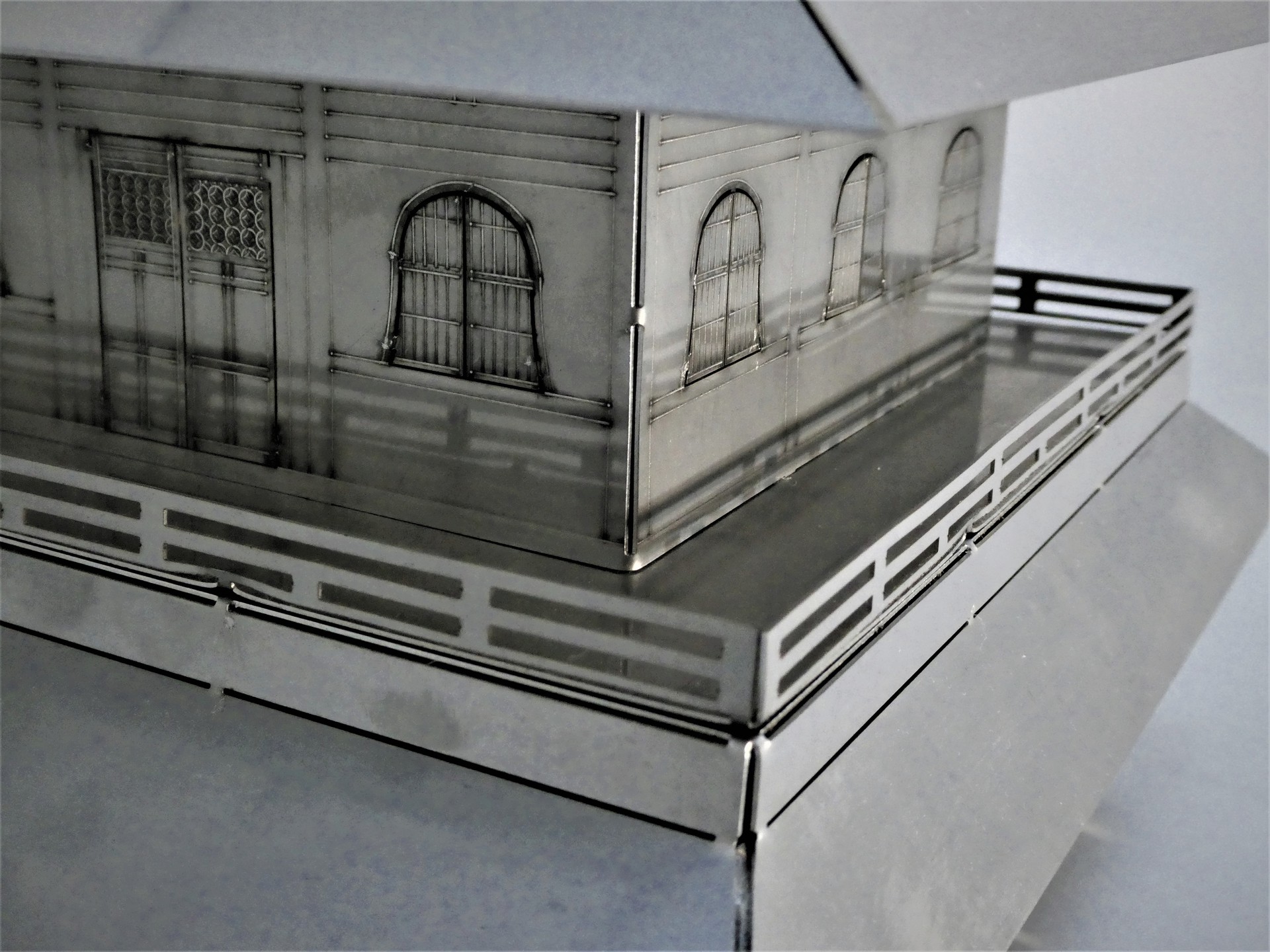

銀閣寺の壁、窓部分など細かい部分を表現するためにケガキ加工を行いました。
リアリティを追求するために窓を開けられるようにしました。
溶接をなくすためにノッチ加工を行い、組み立てやすくしました。
