第34回優秀板金製品技能フェア
単体品の部 全74作品
単体058

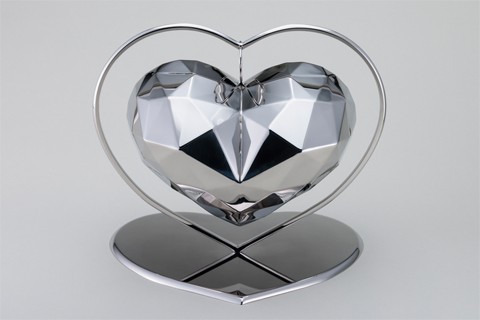

単体品の部 グランプリ
「愛」あるモノづくりを
株式会社 佐藤医科器械製作所 (滋賀県)
-
・サイズ: W230 × D170 × H210 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 960 分
-
・加工時間: 960 分／個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
レーザ加工
曲げ加工
溶接
表面仕上げ
アピールポイント
●総曲げ回数 226回
●曲げが進むにつれ角度計測が困難になるため、最初のデータづくりを念入りにしました
●溶接合わせ部分を綺麗にする為、ハンドフィニッシュで擦り合わせしました
●可能な限り溶接部と曲げ部の見た目の差が無くなるよう仕上げました

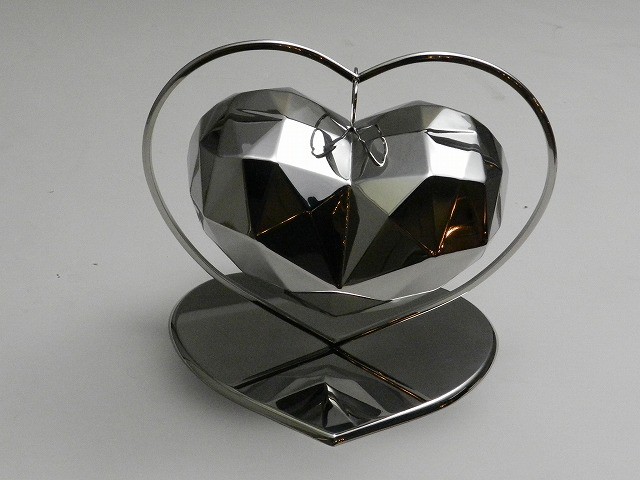

●遊び心でどこから見てもハートが見えるようにしました
不揃いの三角形をつなぎ合わせ立体にした時にハートの形にみえるようにするのに苦労しました。
1回目の試作で面が少ないとカクカクしていたので1つの面の大きさを小さくし、2回目を作成しました。
形が一律ではないので曲げと溶接箇所を考えるのに苦労しました。

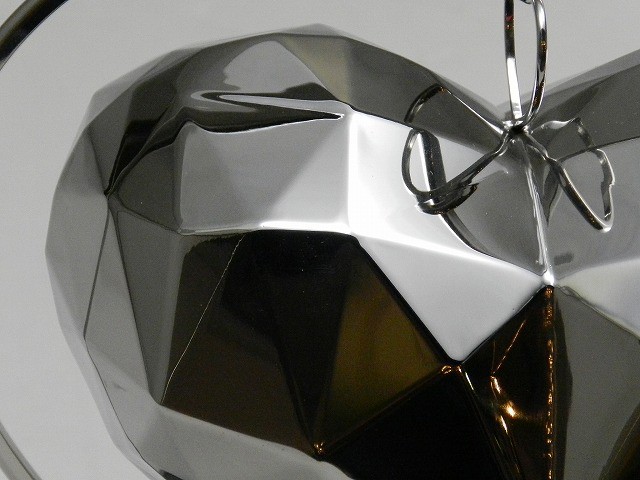

ハート本体が揺れるようにと、リングの継ぎ目がわからなくなるように設計しました。ライトが当たるととてもキレイです。
「愛」あるモノづくりをテーマに皆で楽しく作りました。
