第34回優秀板金製品技能フェア
単体品の部 全74作品
単体057
アマダ賞

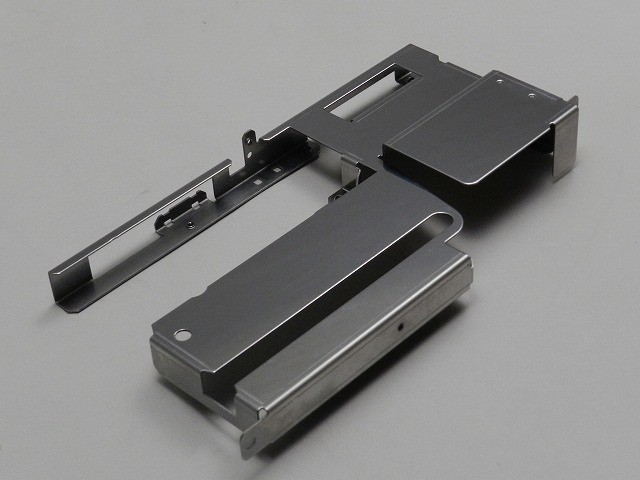

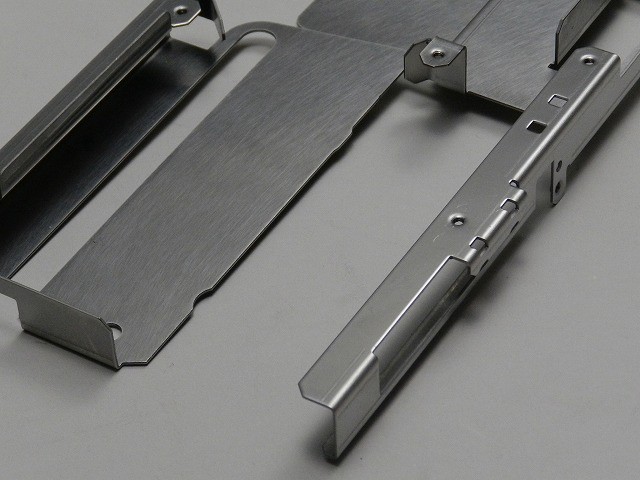

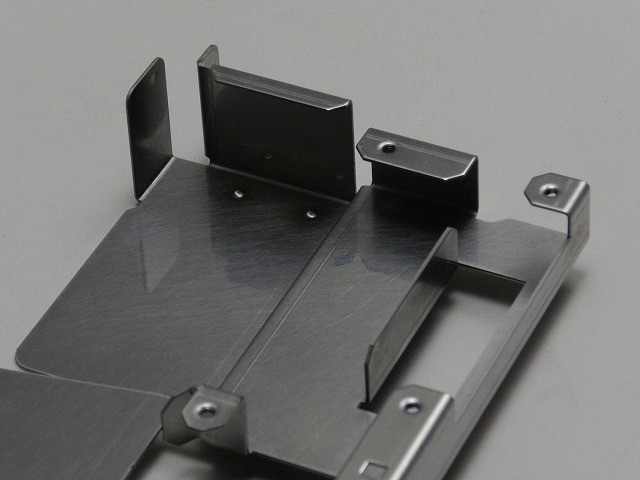

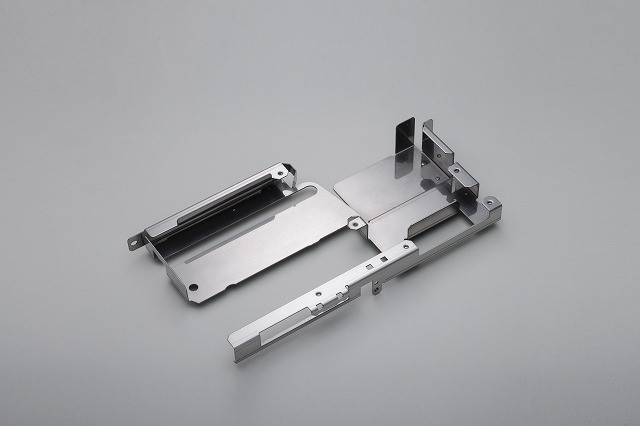

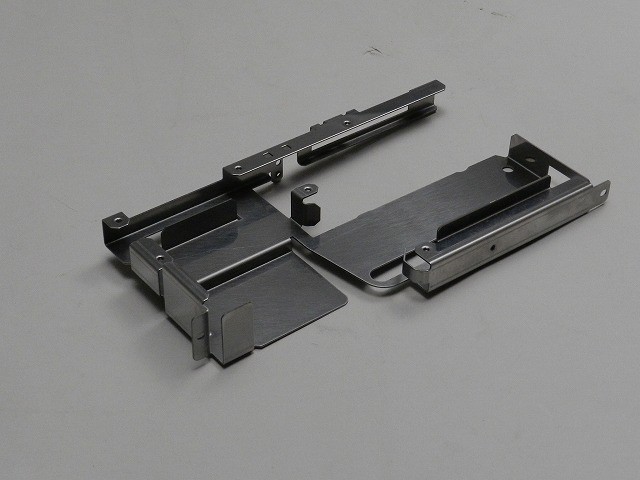

25工程1金型段取り曲げ
株式会社 大島 (兵庫県)
-
・サイズ: W235 × D30 × H120 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 45 分
-
・加工時間: 5 分/個
-
・加工数量: 100 個
-
・材質: SUS430
-
・板厚: 1.0 mm
-
・作品種類: 量産品
加工工程
設計
CAD/CAM
プレス
タップ
曲げ
アピールポイント
・ステップベンド1回の金型段取りで、25工程曲げ(アマ曲げ1回含む)、製品精度±0.1㎜で製品完成。
・ベトナム出身研修生(女子)が曲げ実加工、量産対応。
・これまで3台で横持ち対応にて完成していた製品が、HG1003ATC1台を使用することにより、
25工程もの曲げ製品がマシン1台、1回の金型段取りで可能となった。
・オペレータ3人から1人、マシン3台から1台となったことにより、大幅な人的工数減と空マシン2台とで、
他の仕事をこなせるようになり生産性が大きく向上した。
・リピート品である為、これまで次ロット制作時、金型位置等微妙に段取りが変わり、
製品精度確認、調整に工数を費やしていたが、HG1003ATCでは毎回保存していた位置に
自動で金型段取りがなされるため、製品精度確認、調整に要する時間が大幅に短縮となった。
