第34回優秀板金製品技能フェア
単体品の部 全74作品
単体056
技能賞

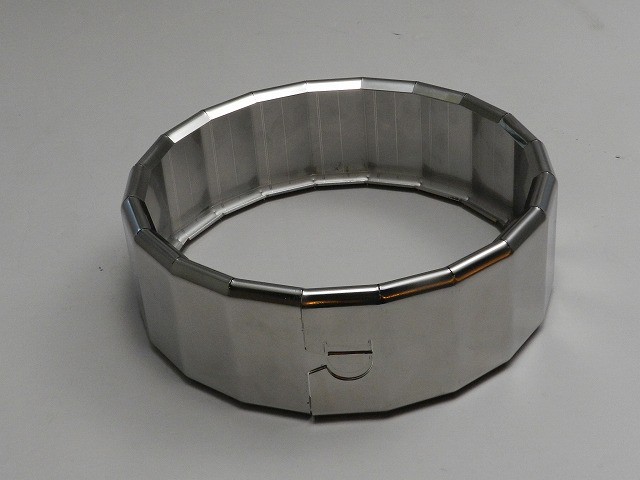

ステンレスリング~象のプロポーズ
株式会社 メタルディー (岡山県)
-
・サイズ: W81 × D248 × H248 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: 120 分
-
・加工時間: 30 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
ブランク
曲げ
仕上げ
アピールポイント
製作のコンセプト:
・特型ではなくアマダ製の標準金型を使用
・板金のみにて製作
・目合わせによるFR曲げの加工精度
加工方法・工夫点:
使用金型パンチ:No.109直剣パンチ・No.117標準パンチ
使用金型ダイ:1Vダイ V12・V14
使用金型その他:ダブル中間板

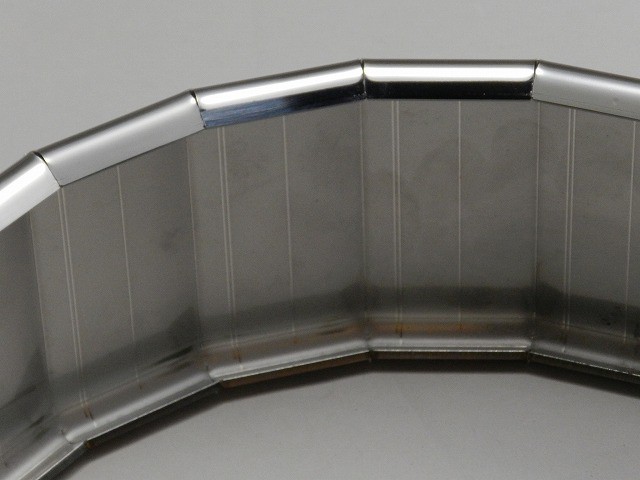

・中間板の間にダブル中間板を取り付ける事でクロージング形状の加工を可能とした
・バックゲージを使用する事が出来ない形状の為、ケガキ線に対し目合わせでFR曲げ加工しなければならず、

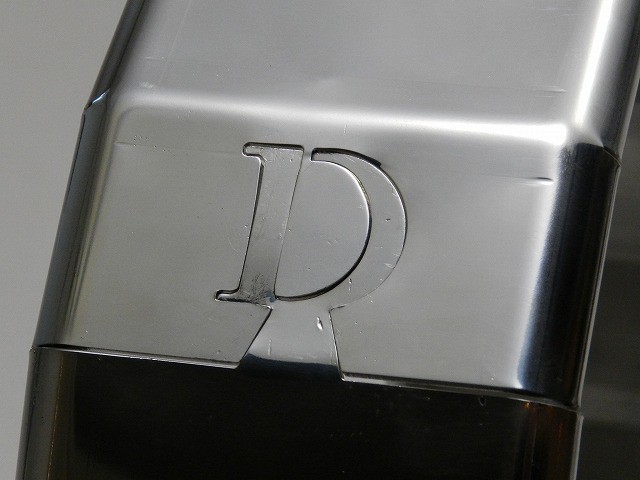

接合部を「D」のはめ込み式に設計した為、高い曲げ制度が要求された
