第34回優秀板金製品技能フェア
単体品の部 全74作品
単体059
技能奨励賞
お気に入りの靴で町に出よう
三秀工業 株式会社 (富山県)
-
・サイズ: W120 × D220 × H590 mm
-
・精度: ± - mm
-
・プログラム時間: 240 分
-
・加工時間: 590 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: Φ60.5 x 3.0t mm
-
・作品種類: オリジナル品
加工工程
3D設計
CAD/CAM
ブランク
曲げ
溶接
仕上げ
アピールポイント

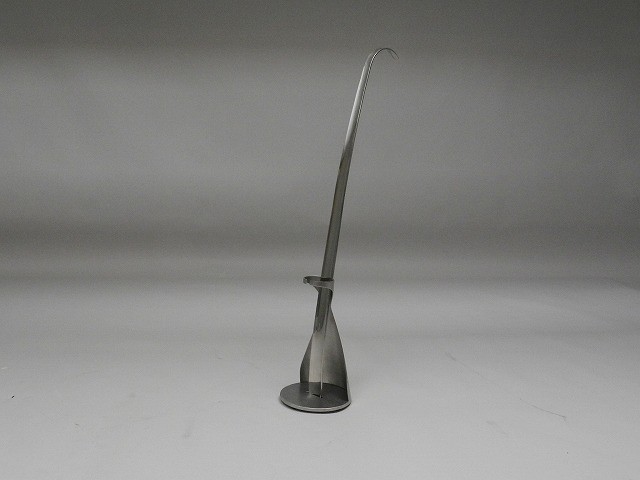

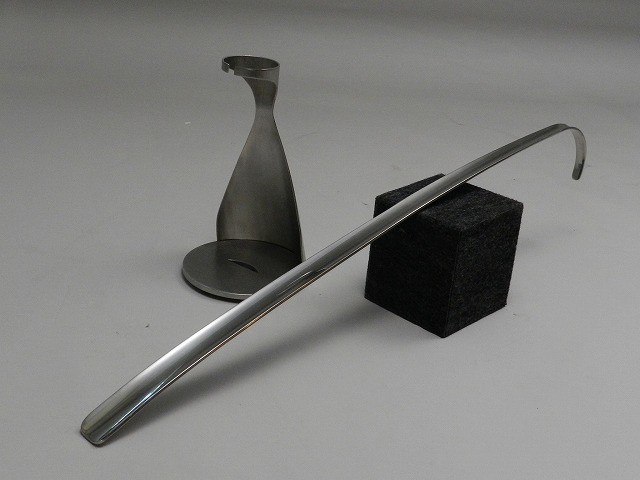

パイプのRを生かした靴ベラと靴ベラ置きを製作しました。

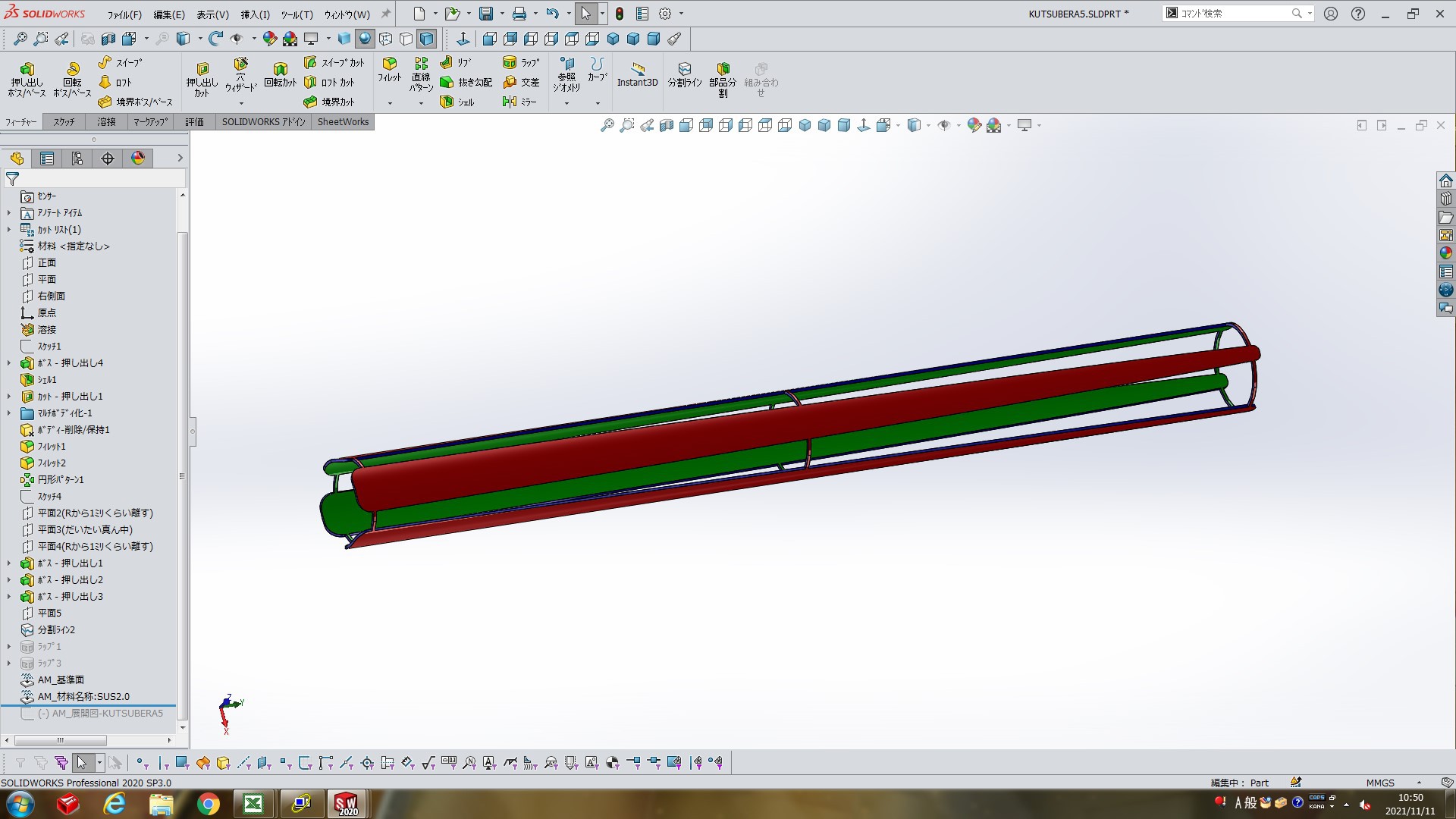

靴ベラはQUATTROの1回の加工で4個製作できるようになりました。
開いたからの製作では作りにくい細い部分のR形状も美しく仕上がりました。

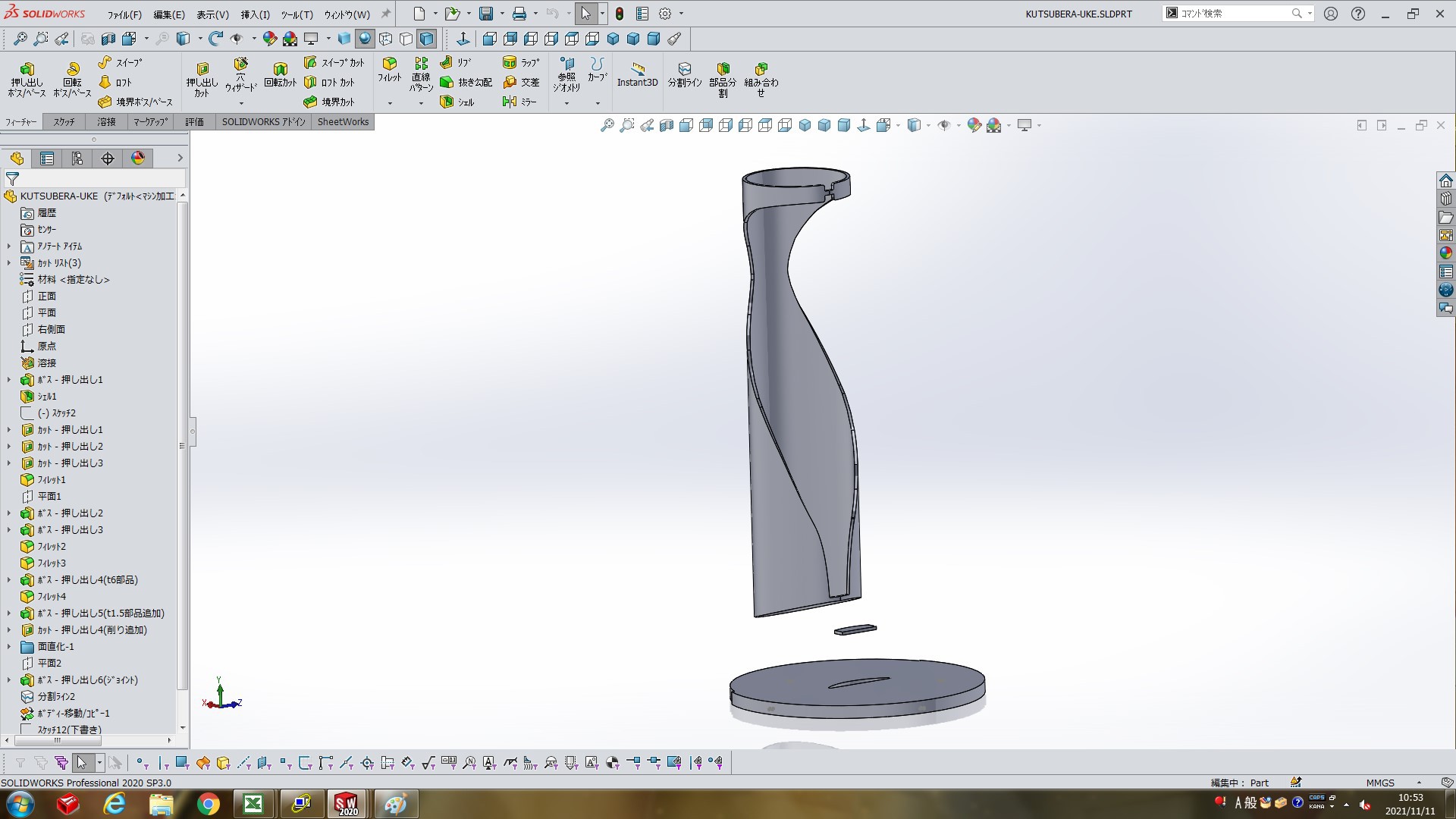

仕上がり寸法を計算しながらの3D設計に苦労しました。
靴ベラはQUATTRO加工後、ジョイントを削除し、研磨後、R曲げ加工しました。

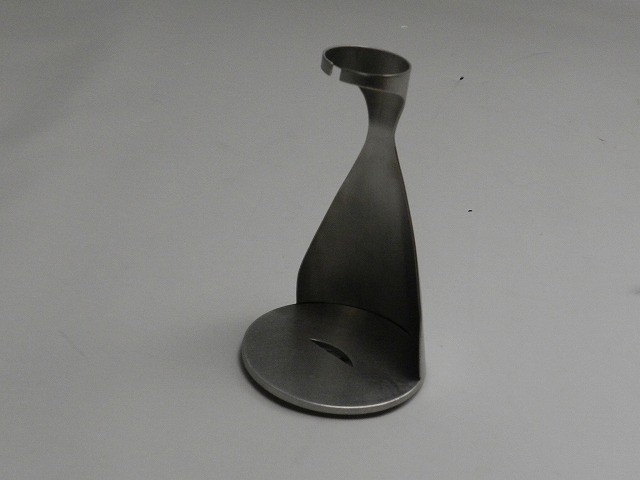

靴ベラ置きはQUATTRO加工後、ジョイントを削除し、広げて削った後、曲げて溶接しました。
