第34回優秀板金製品技能フェア
単体品の部 全74作品
単体043
技能奨励賞

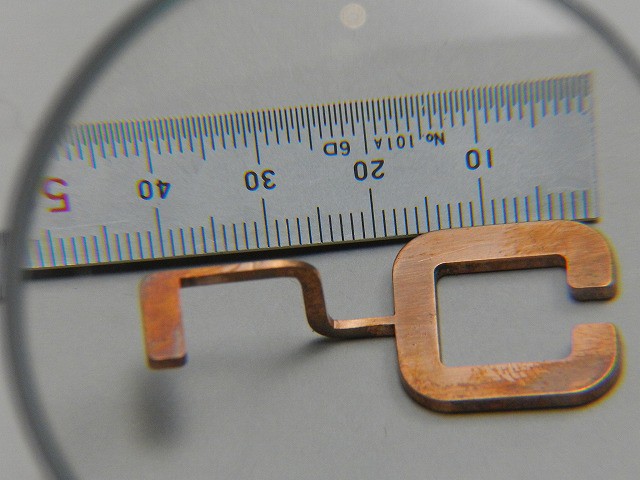

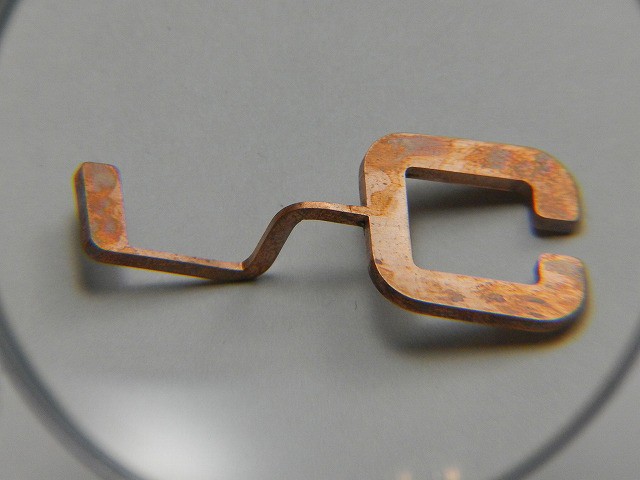

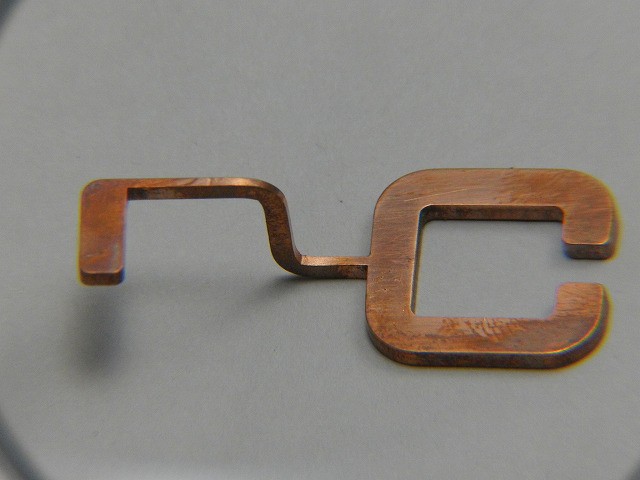

Twisted Busbar
田中電工 株式会社 (大阪府)
-
・サイズ: W20 × D44 × H14 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 30 分
-
・加工時間: 5 分/個
-
・加工数量: 10 個
-
・材質: C1100
-
・板厚: 2.0 mm
-
・作品種類: 試作品
加工工程
設計
CAD/CAM
レーザ加工
金型加工
曲げ加工
仕上げ
アピールポイント
■板厚の1/2のフランジ幅の加工により切削加工から板金加工へ
板の厚みより幅広いフランジで曲げ加工を行うのが通常ですが、
特殊な形状の銅の製品で、専用の金型を製作し幅狭フランジ曲げを実現しました。
フランジを両サイドから抑え込む形で側面からホールドし、
曲げ加工時の横方向への倒れ、ねじれを防ぐ役割を持たせて、加工を安定させています。
また、パンチ/ダイは曲げ形状が安定する条件を、テスト加工を重ねて探り出し、
現在の形状まで追込むところで非常に苦労しました。
