第34回優秀板金製品技能フェア
単体品の部 全74作品
単体044
技能奨励賞

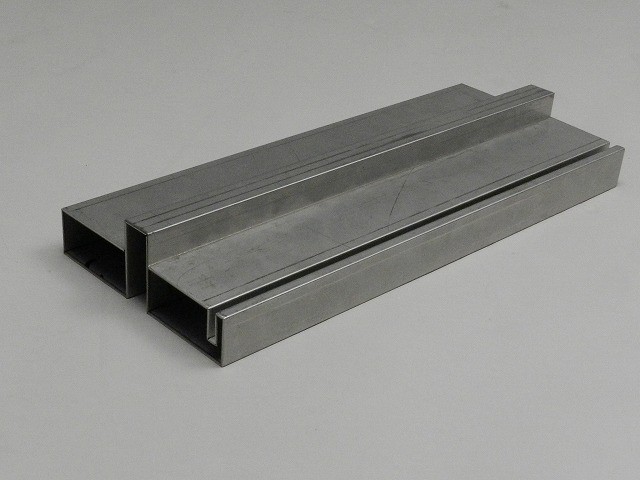

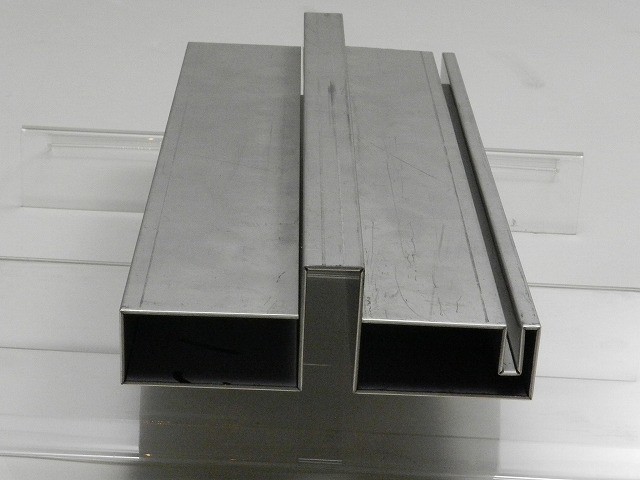

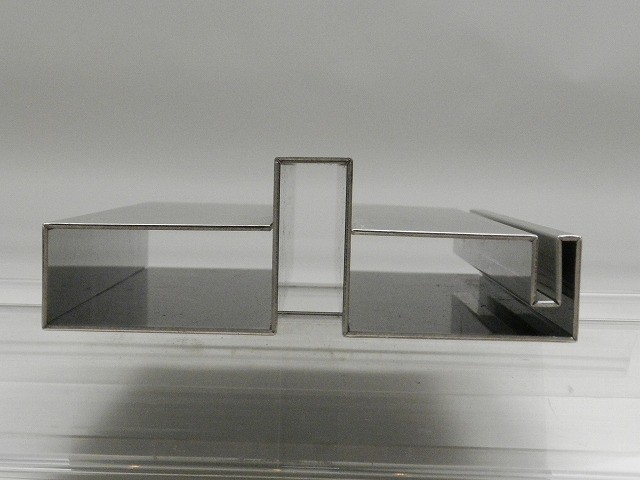

ショーケースの部品
奕秀鋼鐵 有限公司 (Taiwan)
-
・サイズ: W300 × D127 × H42 mm
-
・精度: ± 0.01 mm
-
・プログラム時間: 5 分
-
・加工時間: 30 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: 試作品
加工工程
CAD/CAM
ブランク
曲げ
アピールポイント
この作品のこだわりは、
1.金型が干渉しないように、小空間で曲げる加工ができる。
2.2か所5㎜の直角(90°)曲げがある。
3.VカットとV曲げ90°の角度を達成しています。
