第34回優秀板金製品技能フェア
単体品の部 全74作品
単体042
技能賞

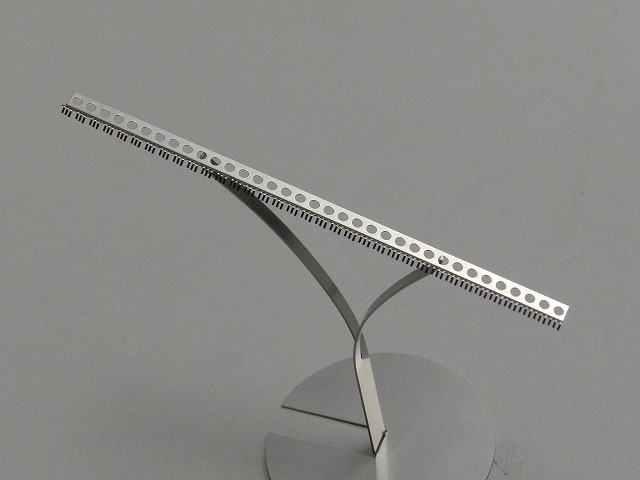

Three Steps Spring
田中電工 株式会社 (大阪府)
-

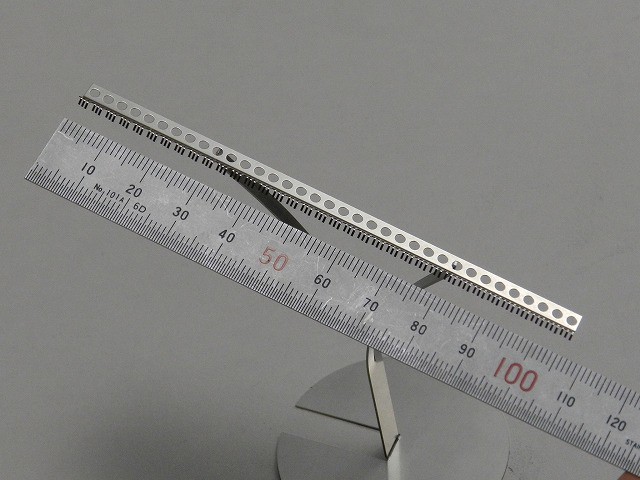

・サイズ: W100 × D5 × H13 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 45 分
-
・加工時間: 3 分/個
-
・加工数量: 30 個
-
・材質: SUS304
-
・板厚: 0.2 mm
-
・作品種類: 試作品
加工工程
設計
CAD/CAM
NCT
金型加工
曲げ加工
アピールポイント

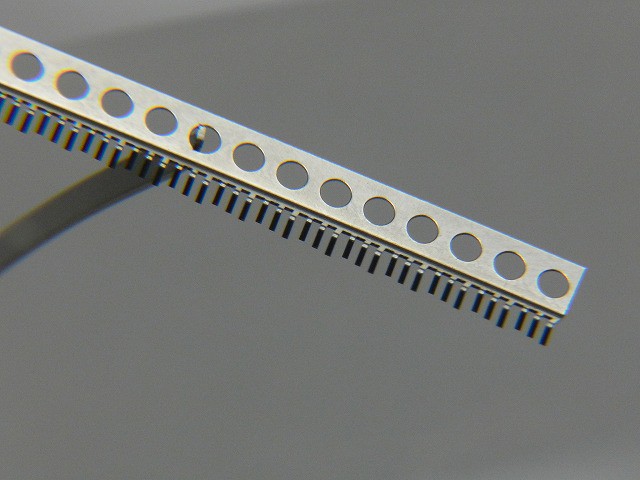

■多連曲げ金型の製作による微細爪曲げ加工の加工時間短縮
35本の並列の爪を曲げる為に、
1ショットで1列分の曲げ加工が出来る多連曲げ金型を設計・製作
加工依頼数量の多い事もあり、1カ所ずつの曲げ加工から改善させた案件です。
レーザ加工の断面を用いて簡易金型を製作する場合、
レーザ断面自体のテーパーが気になる所ですが、独自の技術により並行出しを行い、

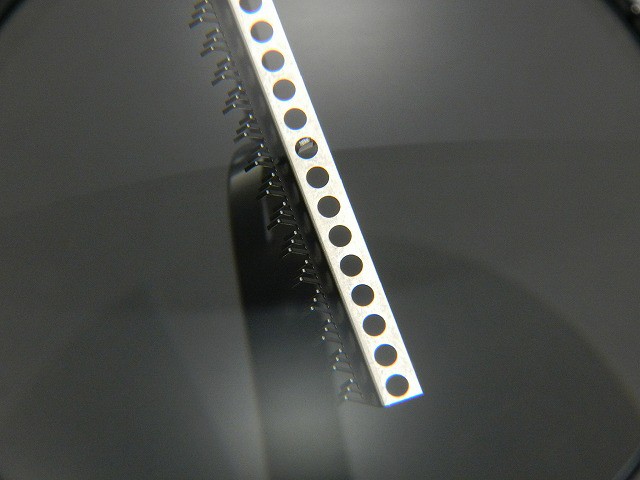

爪先端が水平を保ち、ねじれも出ない様に工夫しています。
今回のブランクはMERC722での加工ですが、
微細のワイヤー放電、エッチング加工品に対しても同様のノウハウを活かすことができます。
