第34回優秀板金製品技能フェア
単体品の部 全74作品
単体041
技能奨励賞

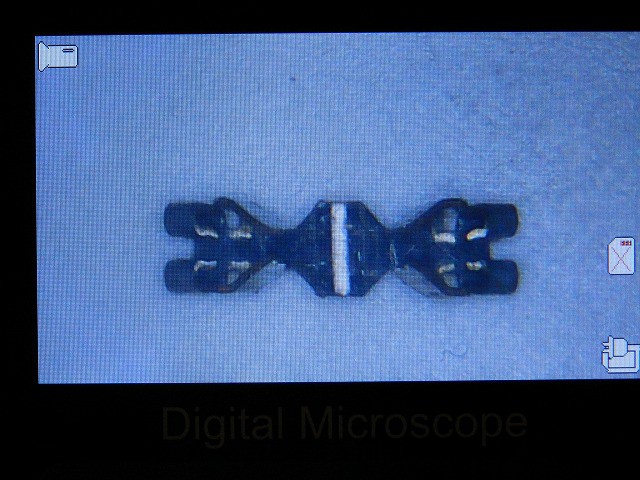

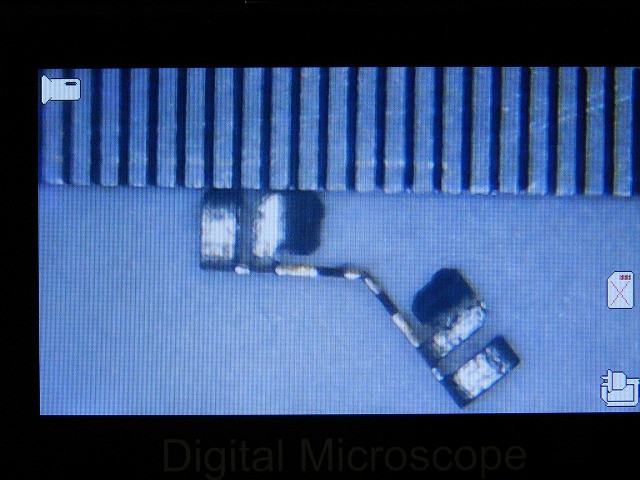

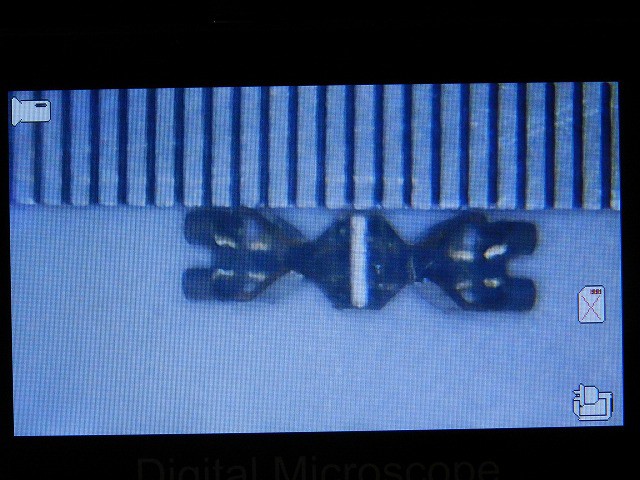

Curved Connector
田中電工 株式会社 (大阪府)
-
・サイズ: W6 × D2 × H1 mm
-
・精度: ± 0.05 mm
-
・プログラム時間: 150 分
-
・加工時間: 10 分/個
-
・加工数量: 30 個
-
・材質: C1020メッキ材
-
・板厚: 0.15 mm
-
・作品種類: 試作品
加工工程
展開・金型設計
CAD/CAM
ワイヤー加工
金型加工
ジョイントカット
曲げ加工
アピールポイント
■超小型精密板金加工
非常に小さな製品であるため、
製品外形カットとプレス・曲げ・ジョイントカット金型は、全てワイヤー放電加工機で製作となります。
製品カット→プレス→曲げまで10工程で完成。
それぞれの工程の精密金型をワイヤーカットにて切り出し、
FMB-62サーボベンダーの高精度プレスにより寸法公差内での安定加工が出来ました。
金型自体も非常に繊細なものとなり、試加工を行う事を前提に、
簡単に刃先交換できる仕様にしています。
