第34回優秀板金製品技能フェア
単体品の部 全74作品
単体040
技能奨励賞

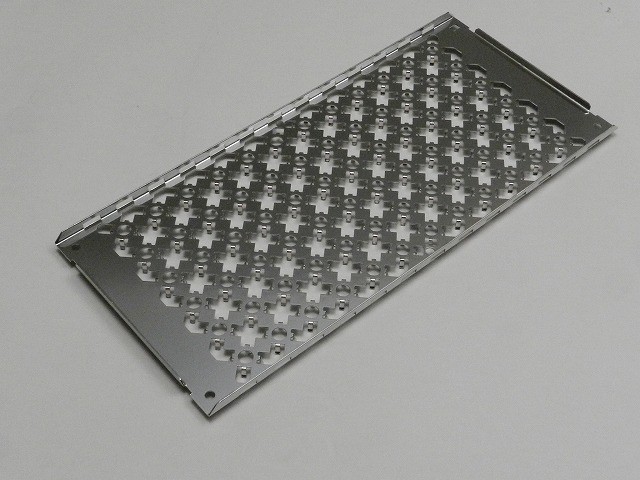

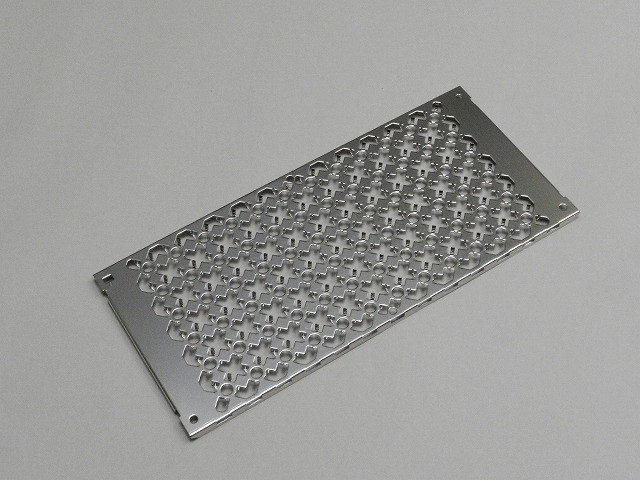

SLEEVE SUPORT
有限会社 オアシ工業 (長野県)
-
・サイズ: W130 × D284 × H5 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 120 分
-
・加工時間: 45 分／個
-
・加工数量: 100 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: 試作品
加工工程
CAD/CAM
ブランク
曲げ
表面仕上げ
表面処理
アピールポイント

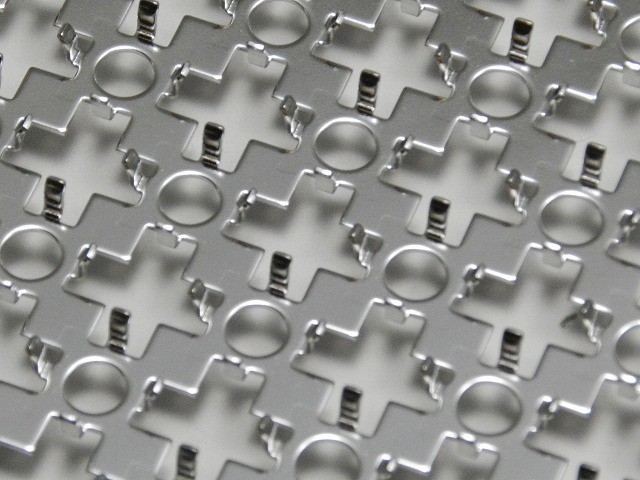

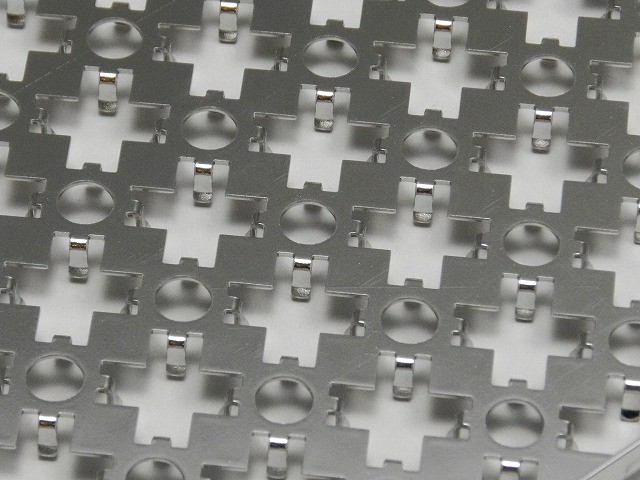

●レーザ複合機での製作予定でありましたが、成形（ランス加工）数が多く、反りや傷、特に反り対策の為の敢えてタレットパンチプレスにて製作いたしました
●突起形状が多い中光沢を出す為に電解研磨を施してあります。
多数成形加工（ランス加工）が多いのでブランク（レーザ複合機あるいはタレットパンチプレスでの）加工は難しいのではないかと感じておりました。大概が反りとの戦い。
そして、成形加工が特殊なら、下穴も特殊になります。加工時において、その特殊な下穴の金型の細部を良い状態に保つのが（かなりデリケートでしたので）かなり苦労しました。
そのような事例回避にプログラム等を主に製作において工夫いたしました。
