第34回優秀板金製品技能フェア
単体品の部 全74作品
単体039
技能賞

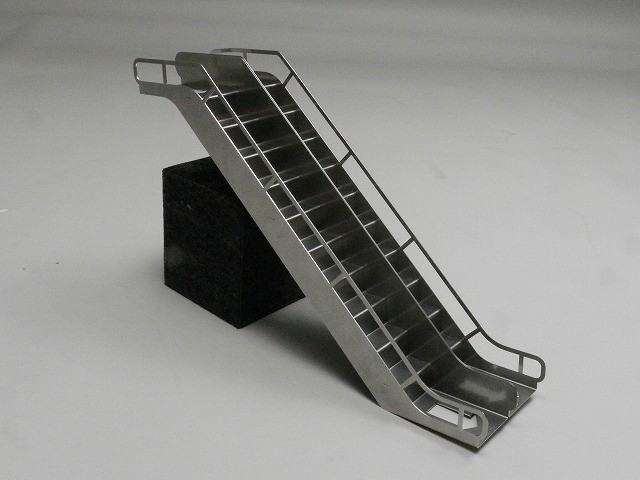

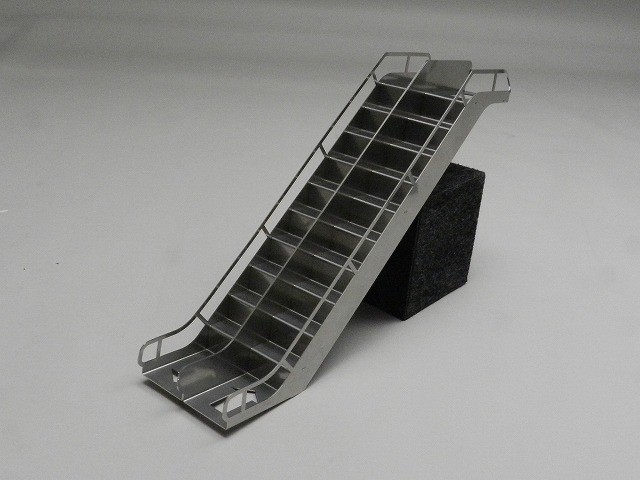

エスカレーター
リンナイ 株式会社 生産技術本部 (愛知県)
-
・サイズ: W85 × D300 × H230 mm
-
・精度: ± - mm
-
・プログラム時間: 60 分
-
・加工時間: 180 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 0.8 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
ブランク
曲げ
仕上げ
アピールポイント
<加工方法>

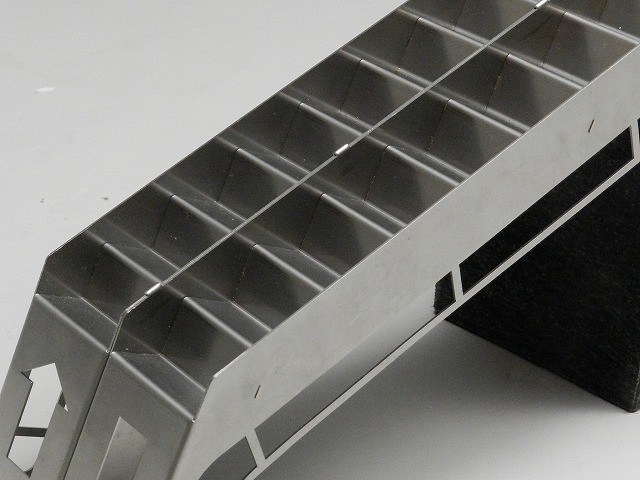

段差、外枠の曲げはFMBにて加工を行い、その後一体化するために固定としてハンマーを用いてカシメ作業を行いました。
<工夫点>
今回は一枚板での一体化形状を作成したいと思い作業しました。
曲げ工程が多い為、穴とカシメする爪位置が合わないことがあり、綺麗に合うようにするのに苦労しました。
また、カシメ部分はハンマー加工で行ったため、打痕などがつかないように作業するのも難しかったです。
