第34回優秀板金製品技能フェア
単体品の部 全74作品
単体038
技能賞

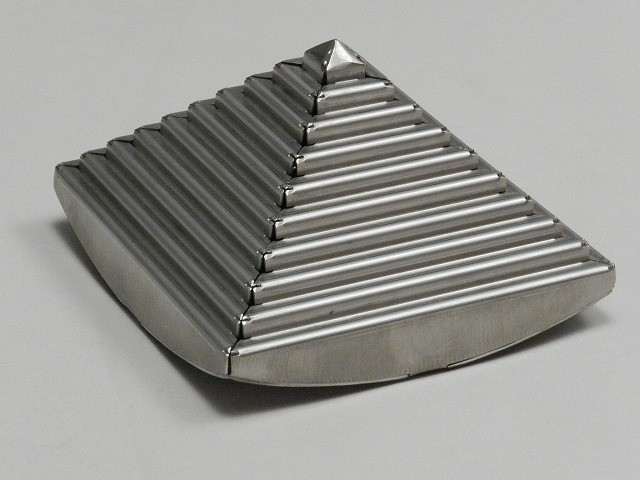

Pyramid on The R
山口金属曲板工業株式会社 (山口県)
-
・サイズ: W102 × D102 × H65 mm
-
・精度: ± 2 mm
-
・プログラム時間: 30 分
-
・加工時間: 20 分/個
-
・加工数量: 5 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
設計
CAD/CAM
ブランク
曲げ
溶接
仕上げ
アピールポイント

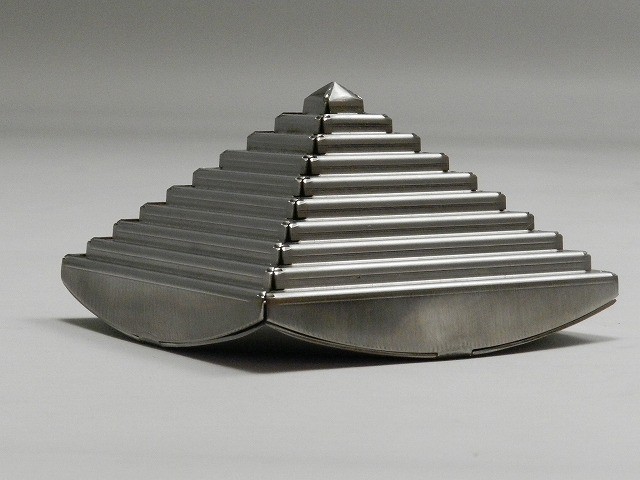

側面下側のラインに底面の四つ角を突き合わせるため、当たりの取り方の工夫とR曲げの精度が重要でした。

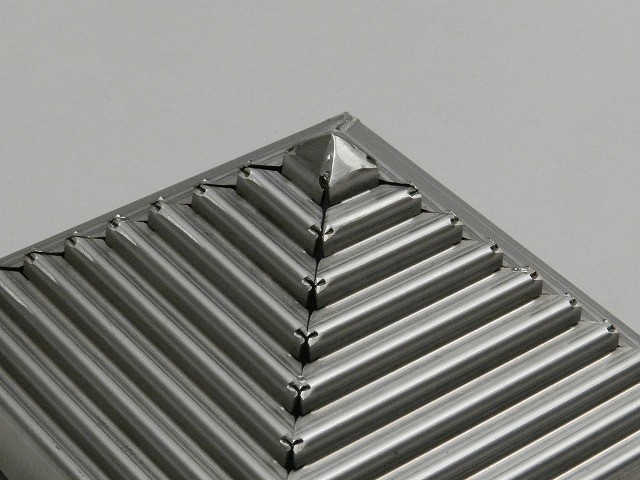

また、段曲げした4辺の側面を合わせるため、曲げRの膨らみで干渉しないように端部にスリット加工を入れました。
