35th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding307

Technical Encouragement Award

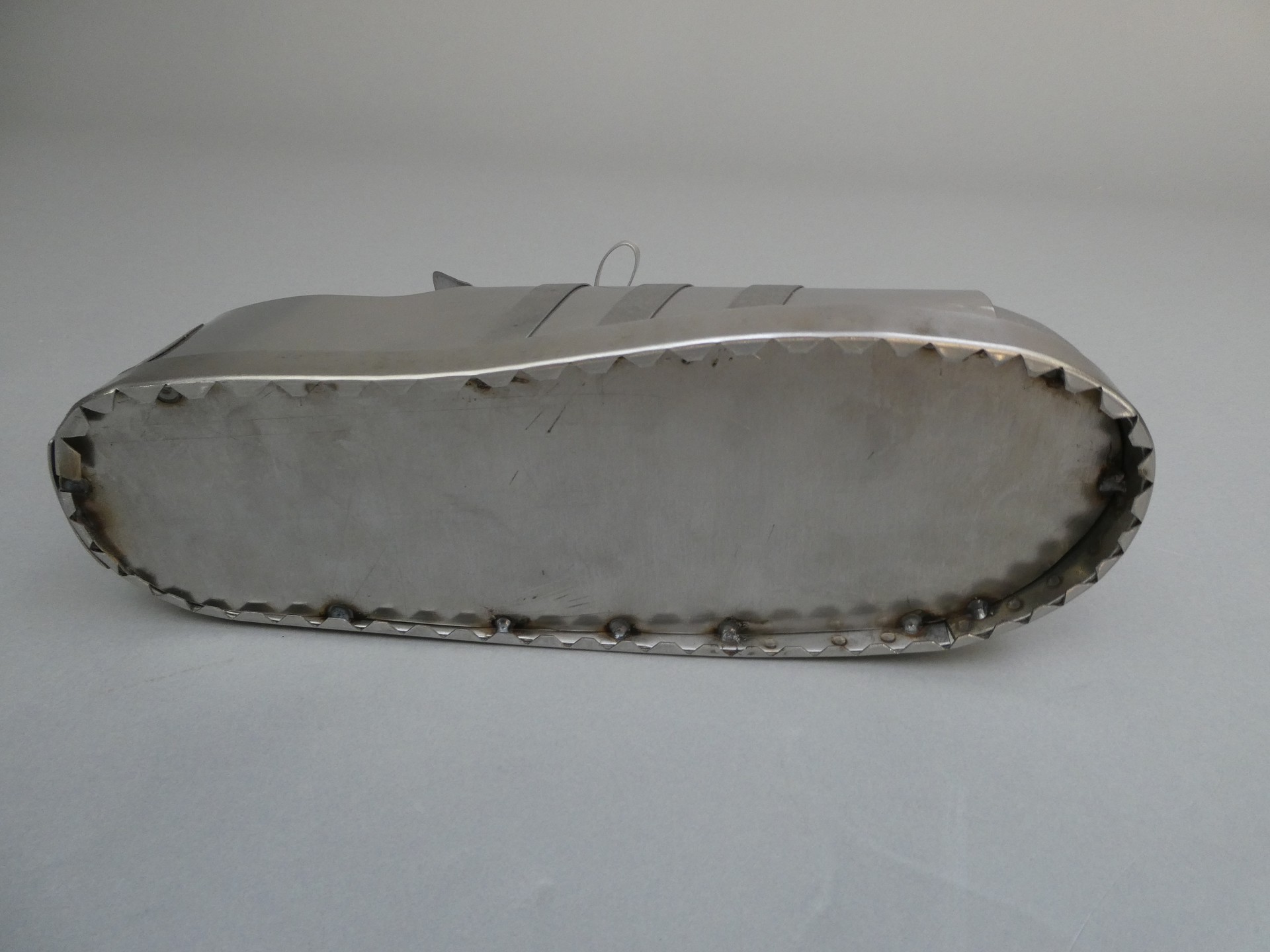

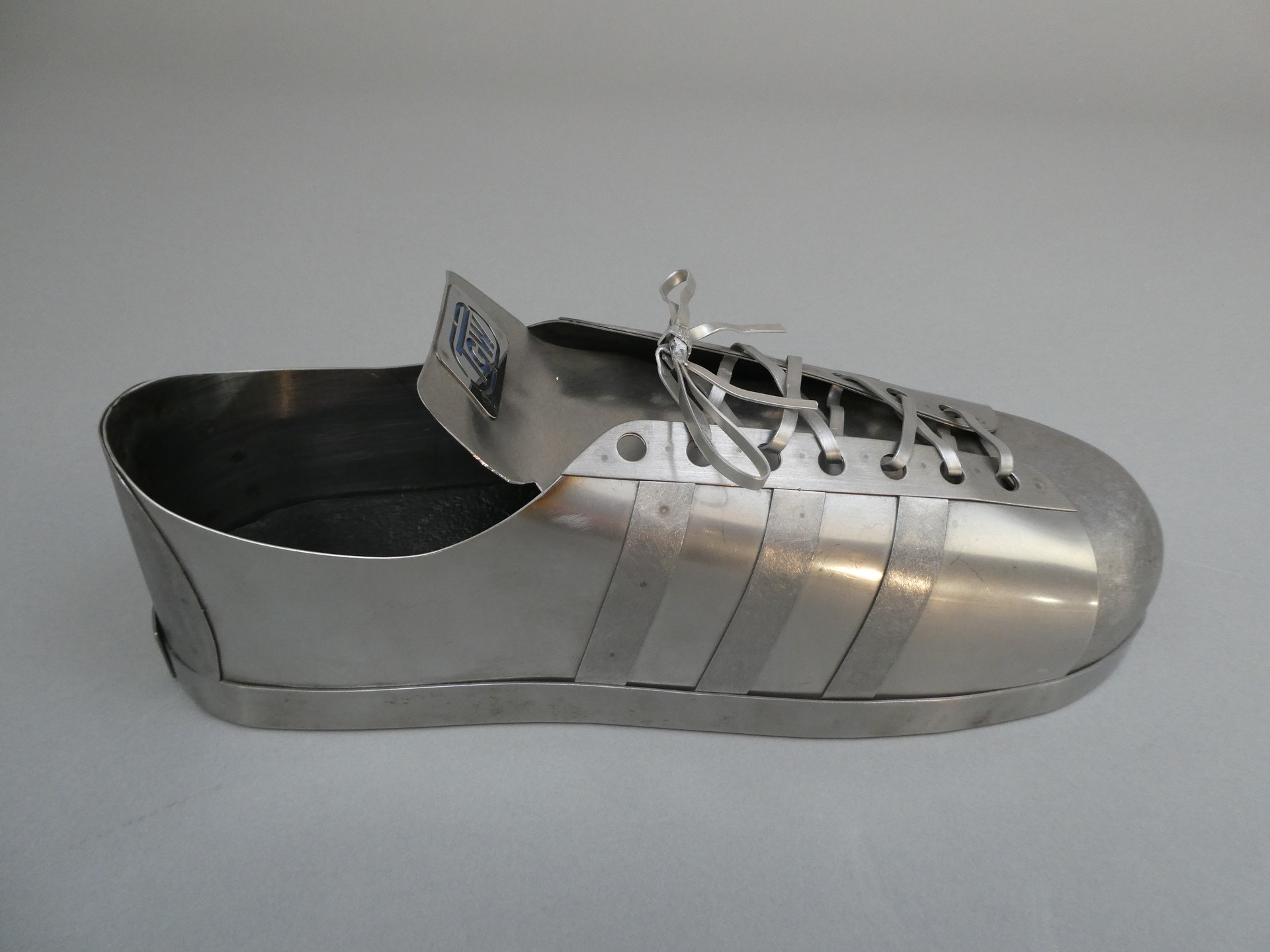

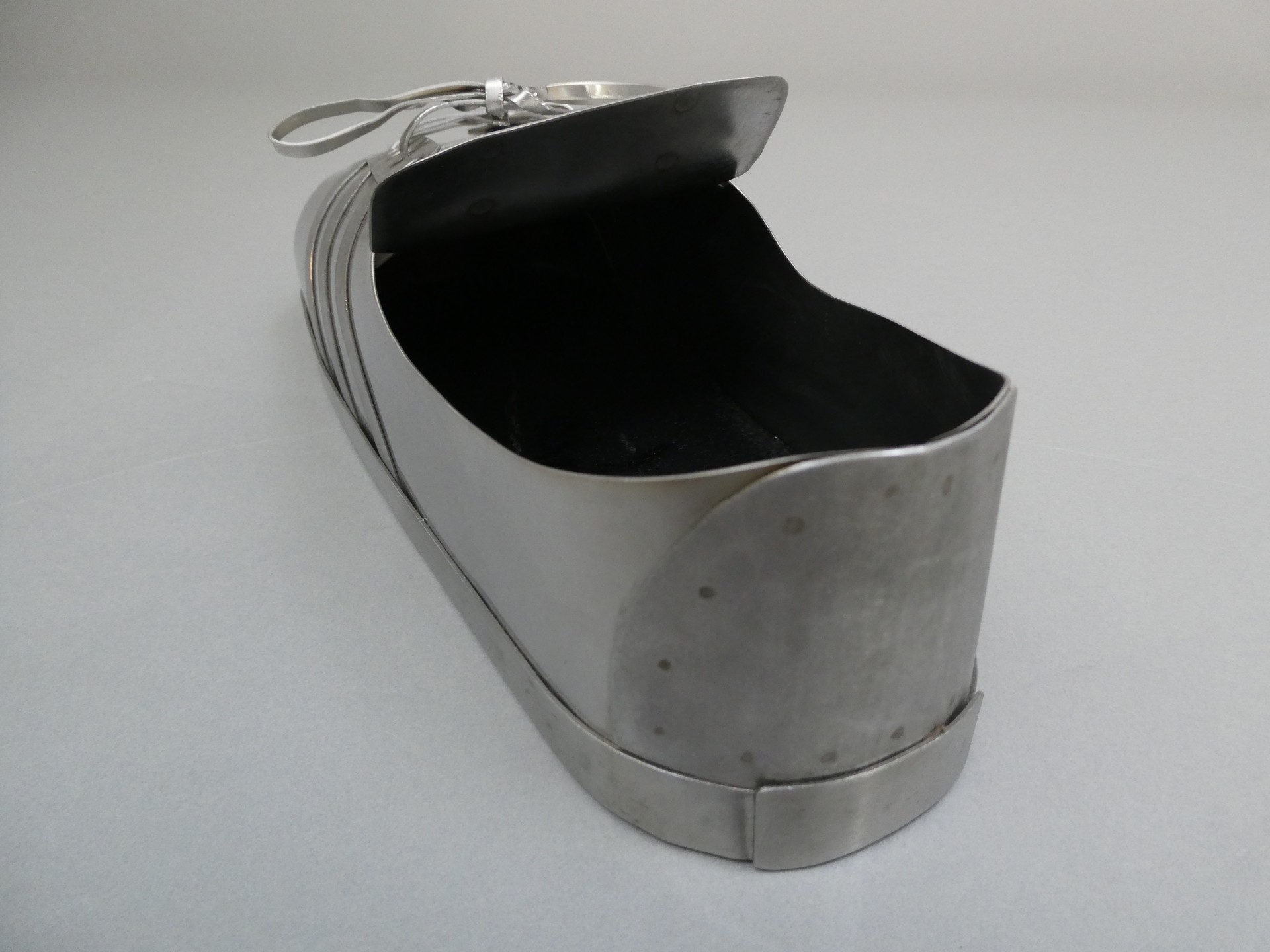

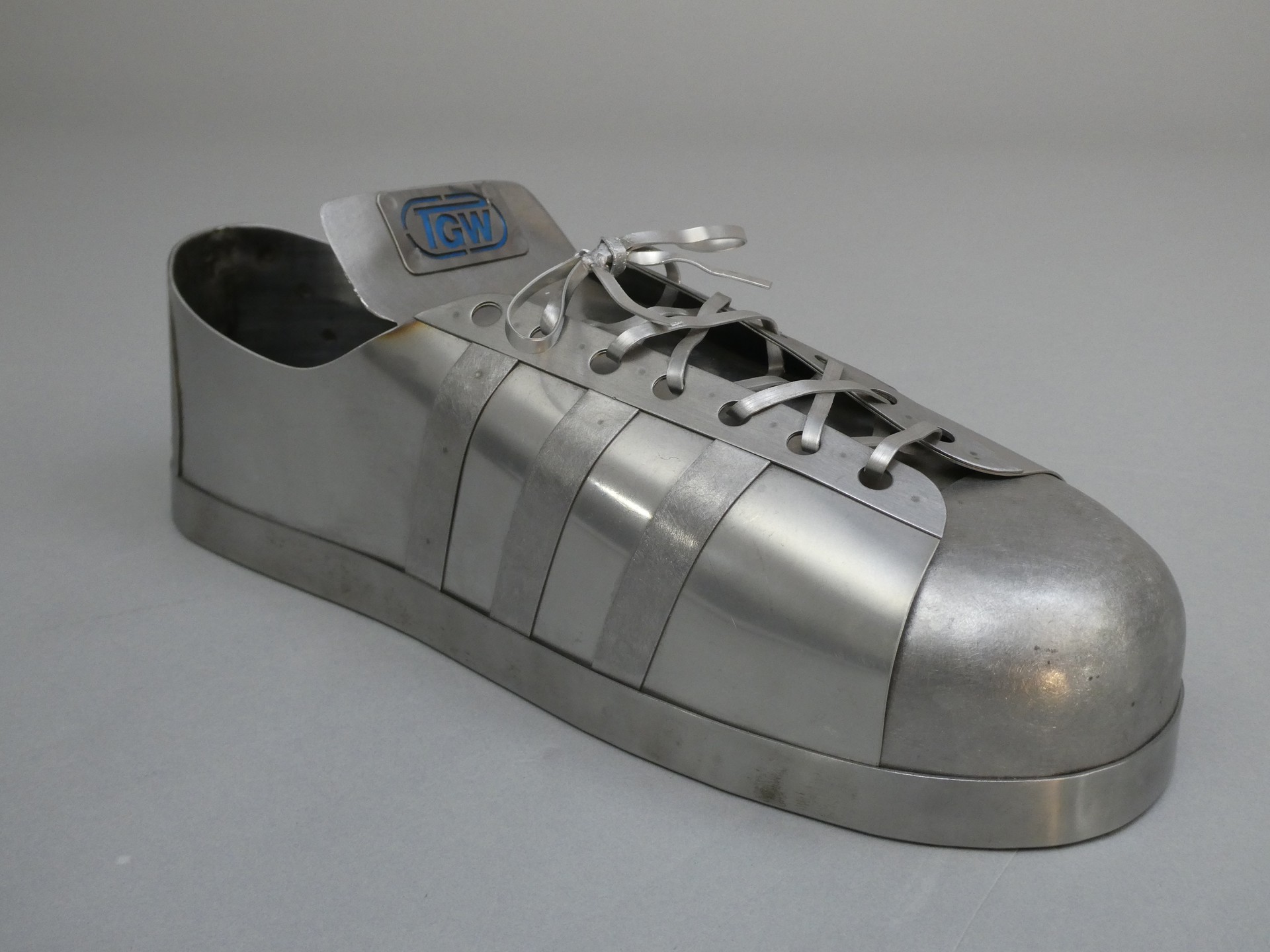

Sneakers

株式会社　ツガワ　二戸工場 (Iwate Pref. Japan)

  • ・Size: W95 x D260 x H95 mm

  • ・Accuracy: ± 曖昧 mm

  • ・Programming time: - min

  • ・Processing time: 5550 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.6　0.8　1.0 mm

  • ・Type: Original work

Process

  • Programming

  • Shearing

  • Stamping

  • カット

  • Bending

  • Forming

  • Spot Welding

  • 溶接・表面仕上げ

Strengths

【図面なし、データなし 、イメージで製作】カットと穴あけを、古い設備を使用して製作したハンドメイド品。各パーツは、イメージで大まかに展開し材料に直接ラインを引き、カットしグラインダーとベルトサンダーで成形。

【各パーツの成形は手曲げとハンマリング 】各パーツ共、腕力とハンマリングで成形。つま先部分は1枚板でスリット加工とハンマリングを繰り返して成形。最終的にはスリット部を溶接し一体仕上げとした。

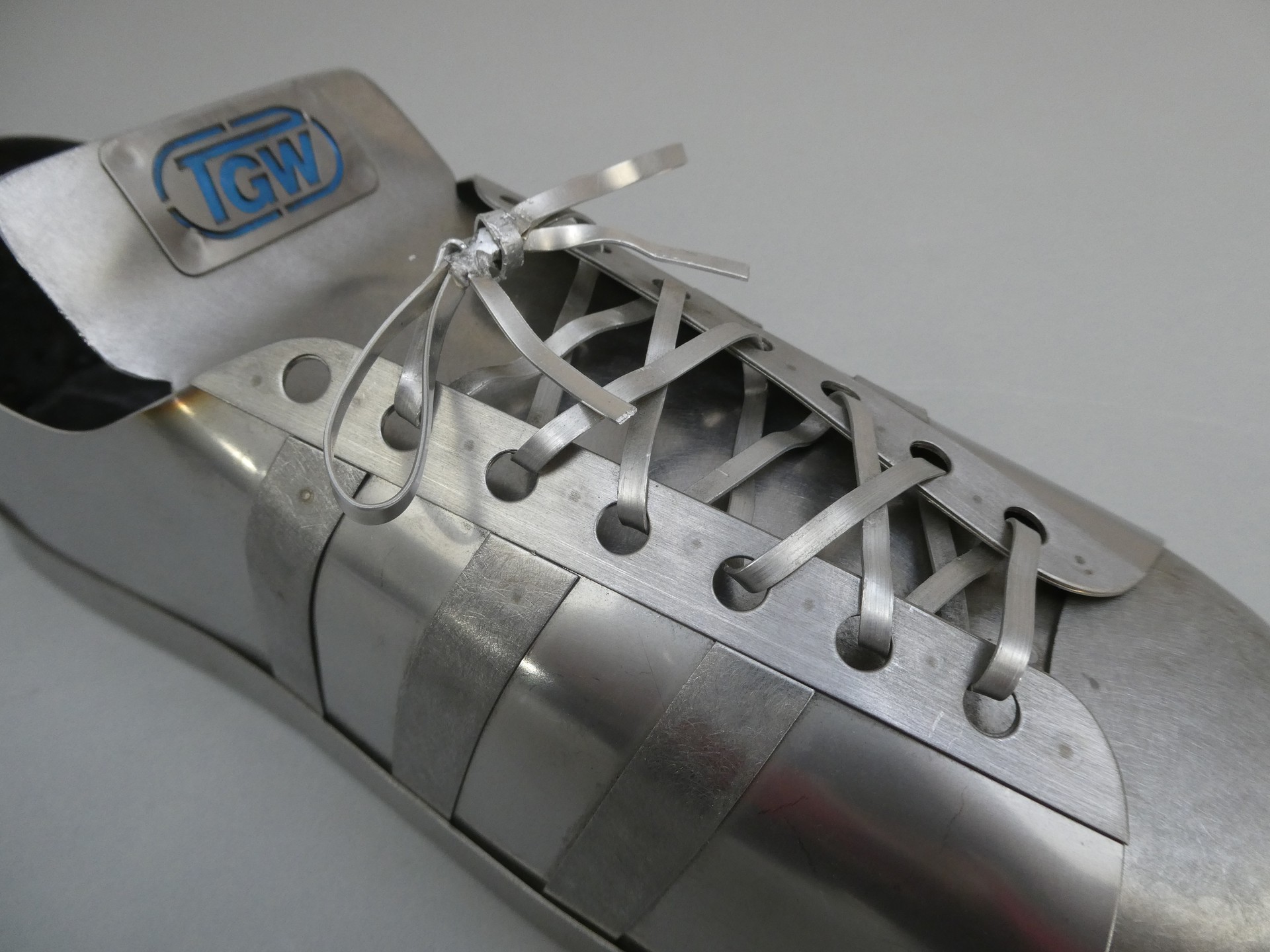

【溶接跡もデザイン】各パーツの接合はＴig溶接とスポット溶接で行い。Ｔig溶接部は仕上げているが、スポット溶接の凹みは残しデザインの一部とした。靴紐はアルミ材で実際に穴を通してリアルを表現。

【こだわりの素材色】ＳＵＳとアルミを使用したが材質そのままの色合いを残しつつ、ペーパーサンダーで模様を付けてパーツを区別。唯一のレーザー加工は靴舌に付けた自社のロゴＴＧＷ！
