Parts067

Technical Encouragement Award

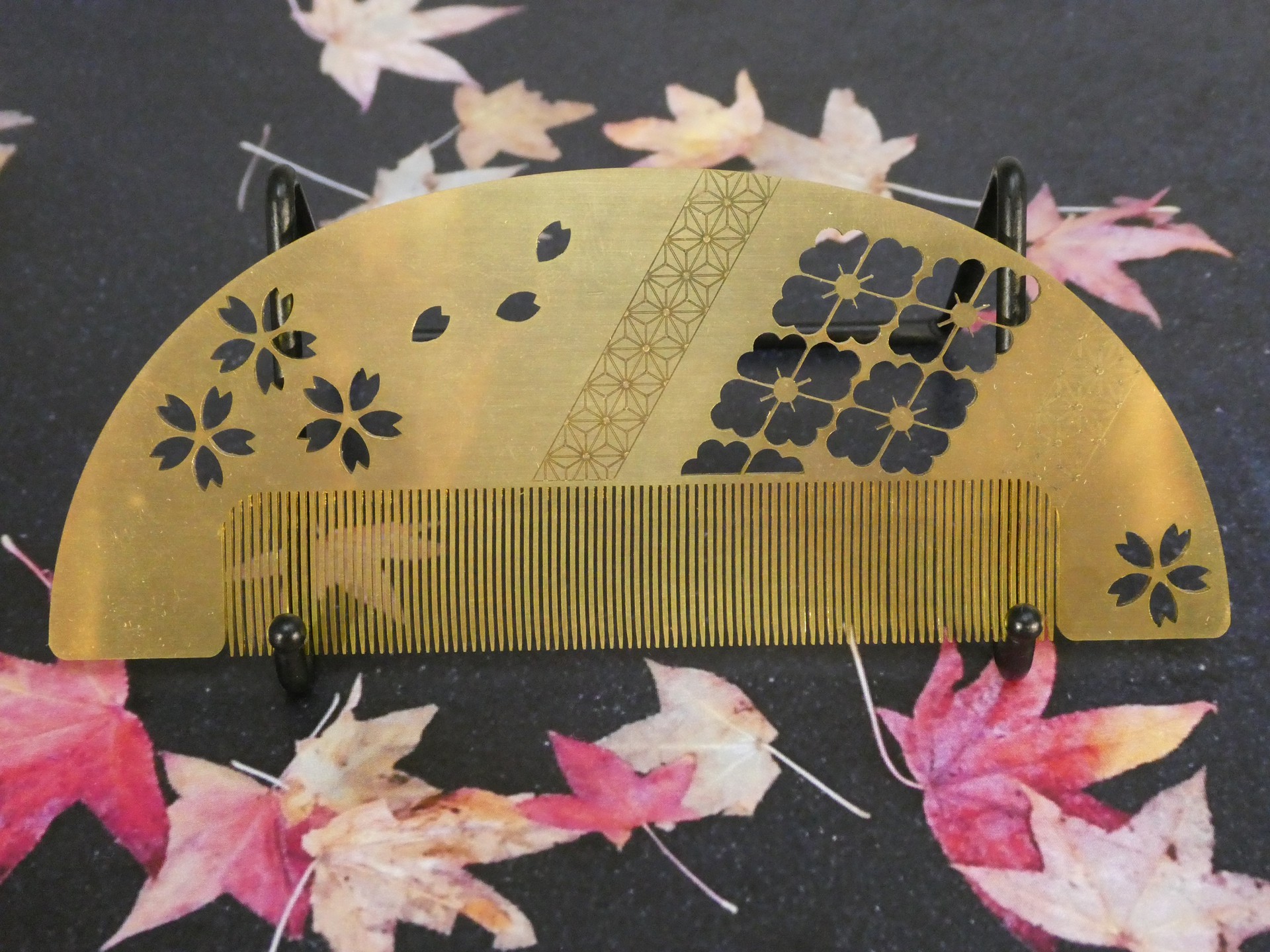

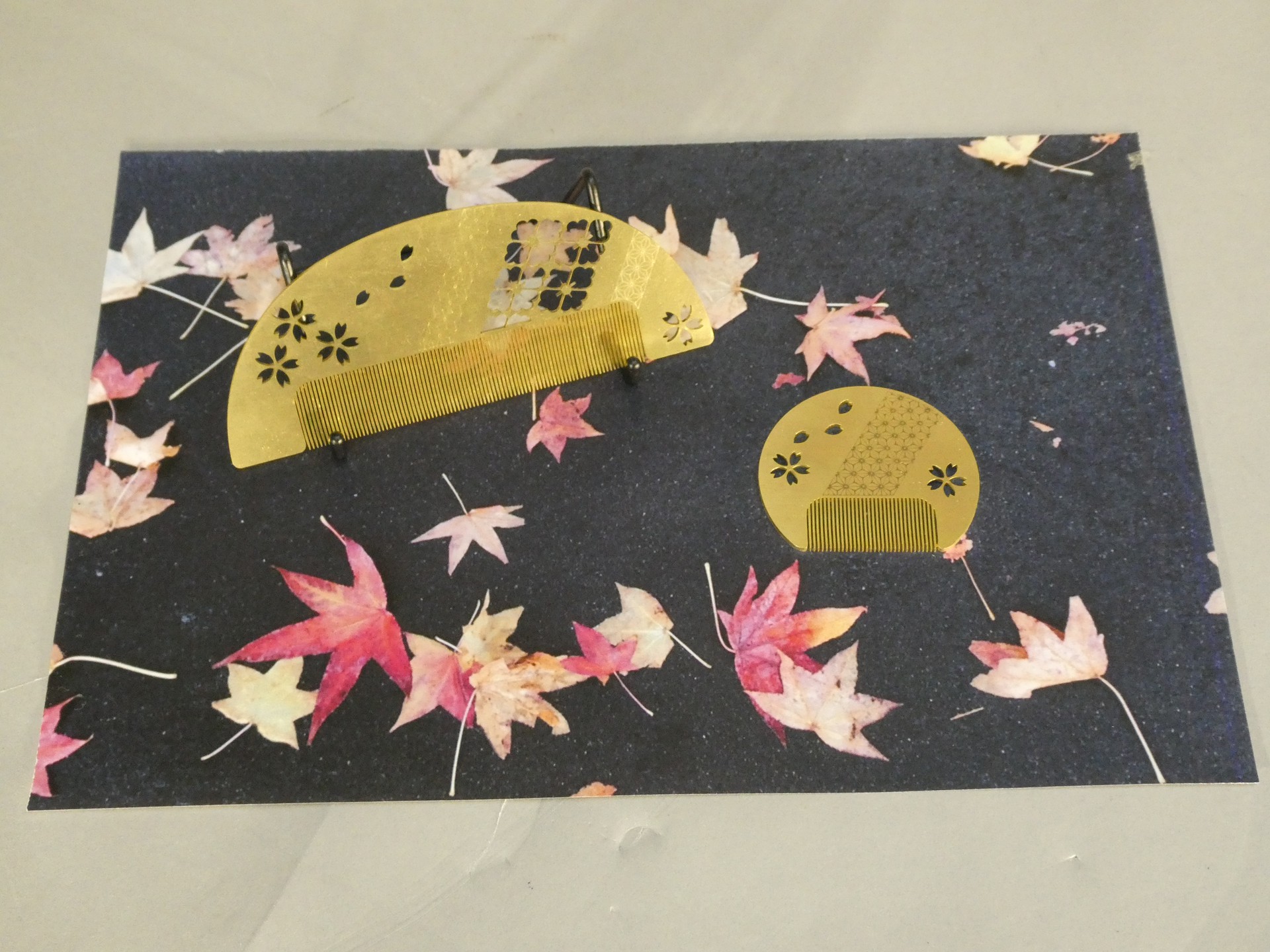

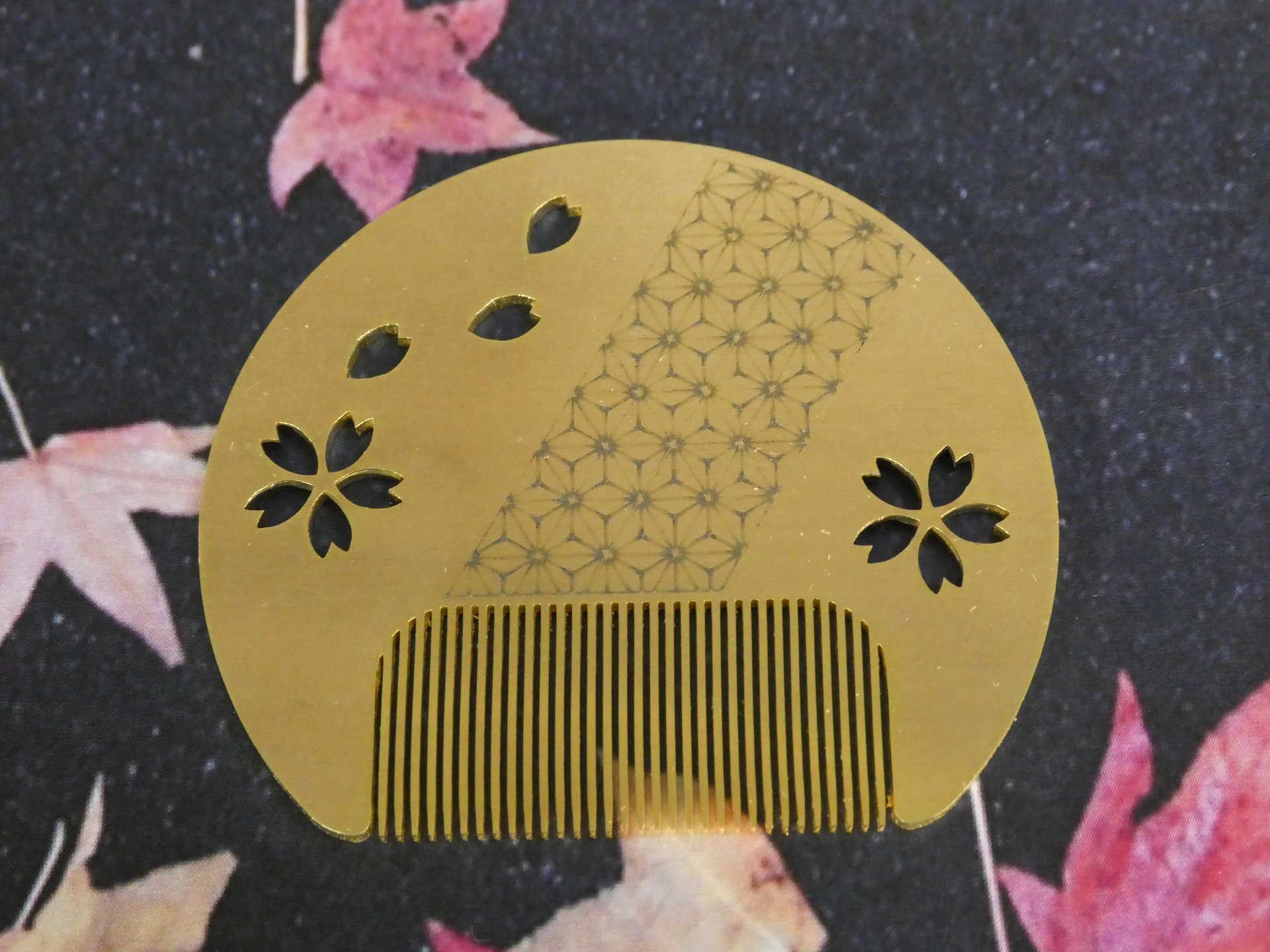

Brass comb

有限会社　青木精工 (Niigata Pref. Japan)

  • ・Size: W127.5 x D52 x H1.5 mm

  • ・Accuracy: ± 0.4 mm

  • ・Programming time: 360 min

  • ・Processing time: 4 min/quantity

  • ・Quantity: 1

  • ・Material: Brass (C2801)

  • ・Thickness: 1.5 mm

  • ・Type: Original work

Process

  • デザイン

  • Programming

  • CAD/CAM

  • Laser-Cutting

  • バリ取り

Strengths

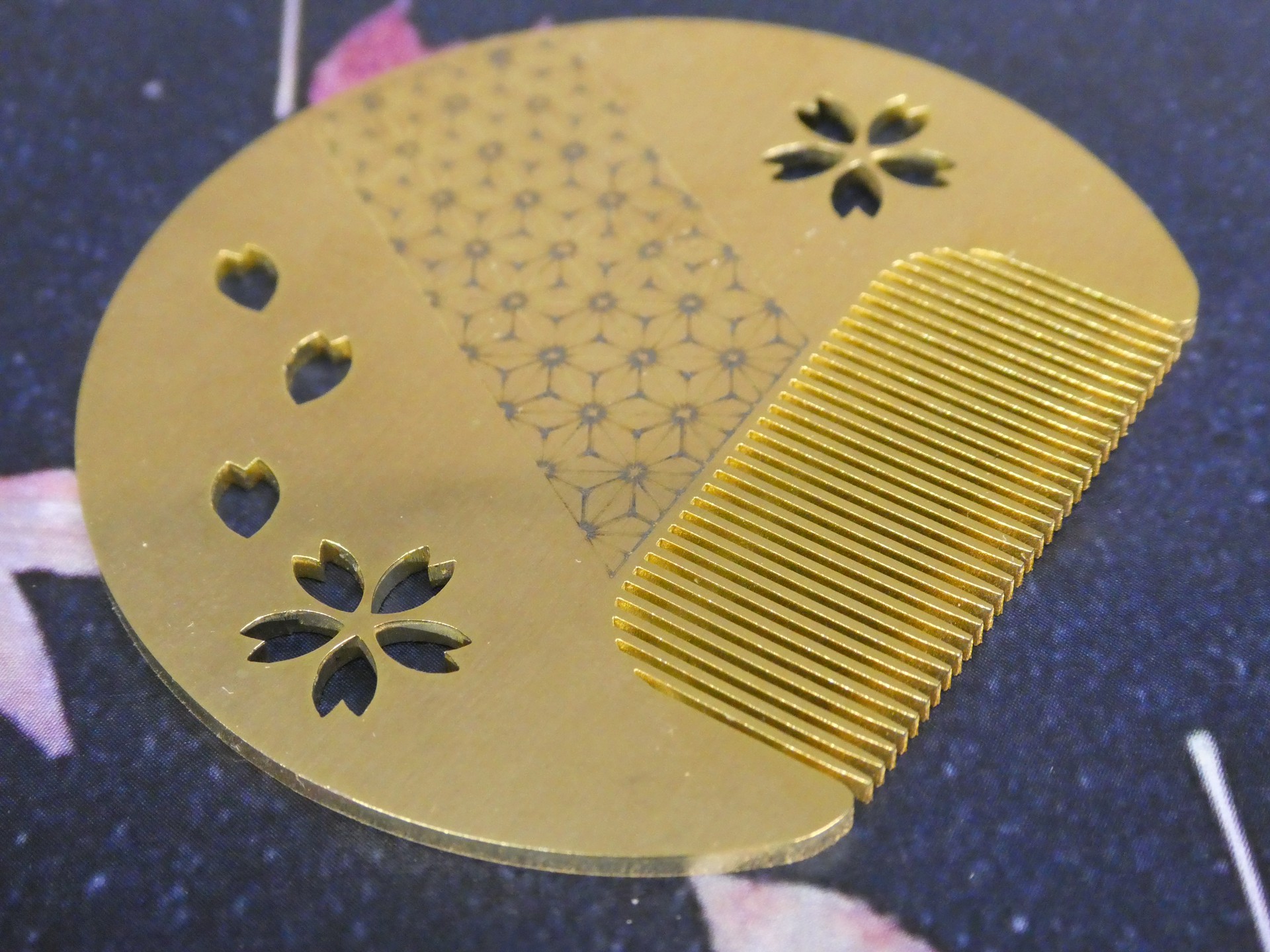

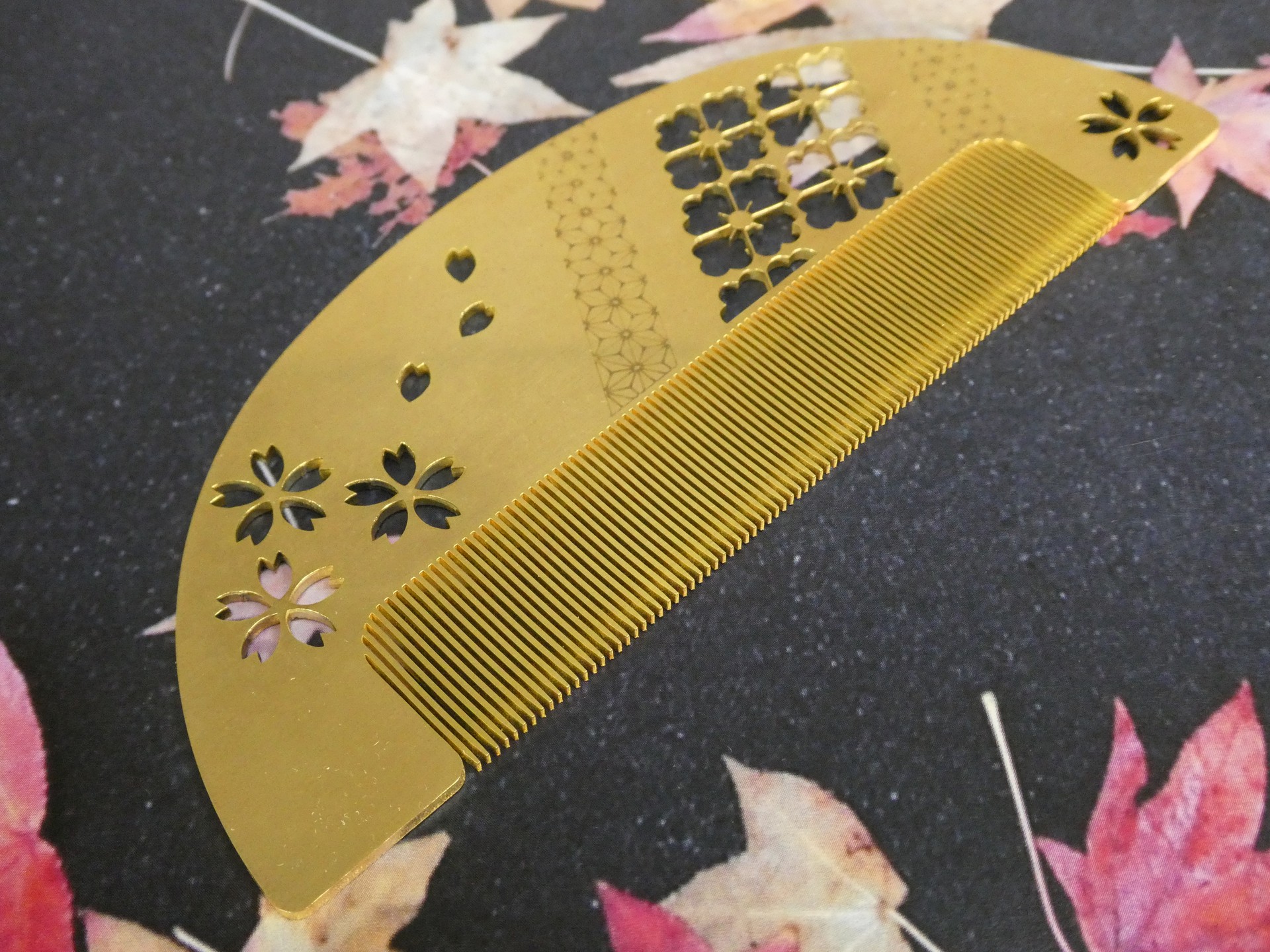

櫛部の形状を上手にレーザでブランク加工できるかがこの品物の最も品質に係わる部分です。

櫛巾0.5㎜の、ピッチ0.5㎜を上手に切断するためのレーザの設定を導き出すのが非常に難しかったです。

四つ花菱の模様を穴として切断したのですが、花弁と花弁の間が0.4㎜巾しかなく、溶け落ちない設定を探すことにも苦労しました。

非常に複雑な形状のレーザブランク加工だったため、裏のバリを取り除くことにはとても苦労しました。
