35th Precision Sheet Metal Technology Fair

Sheet metal parts (64 entries)

360° Viewer

Parts061

Technical Encouragement Award

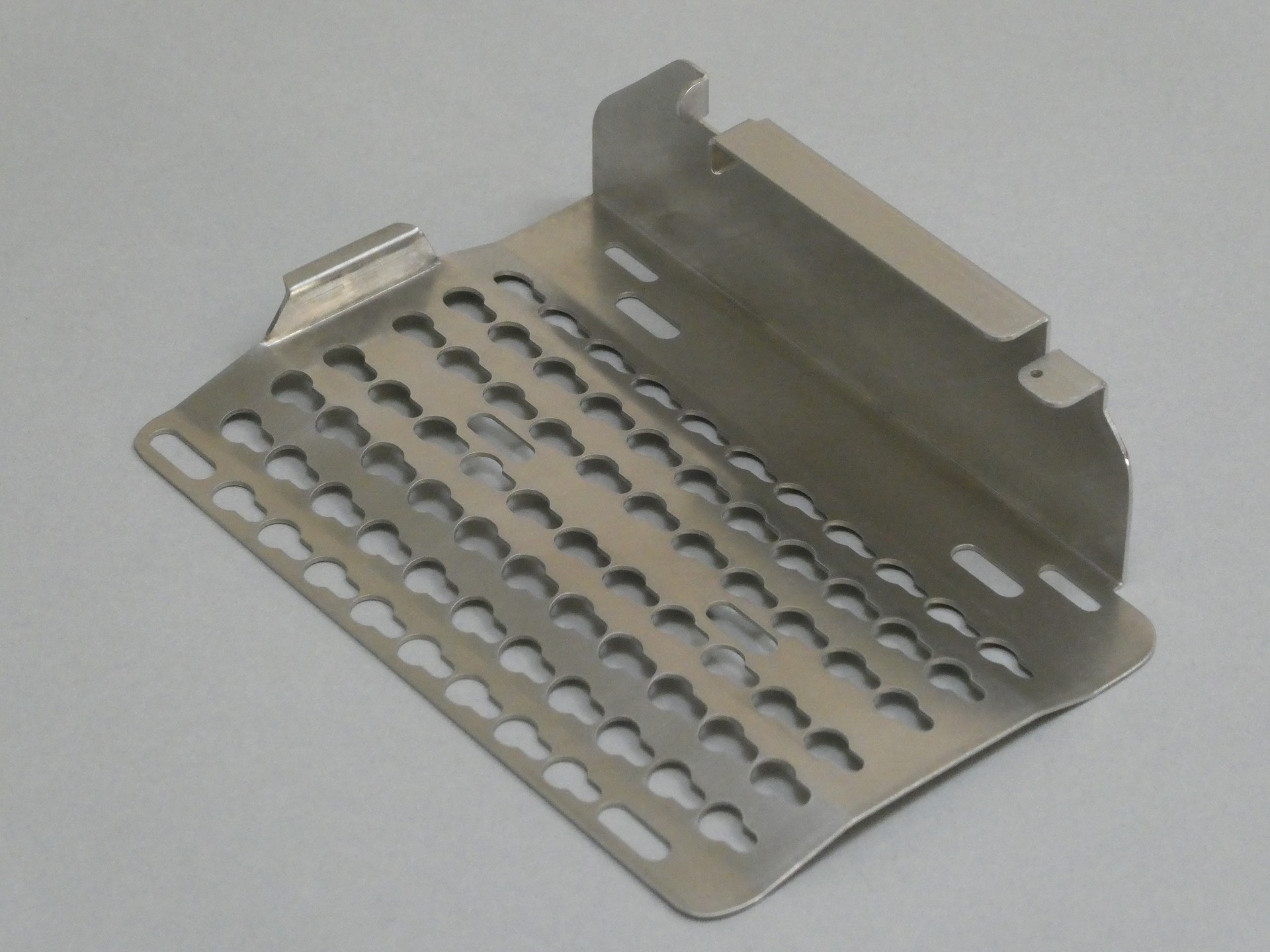

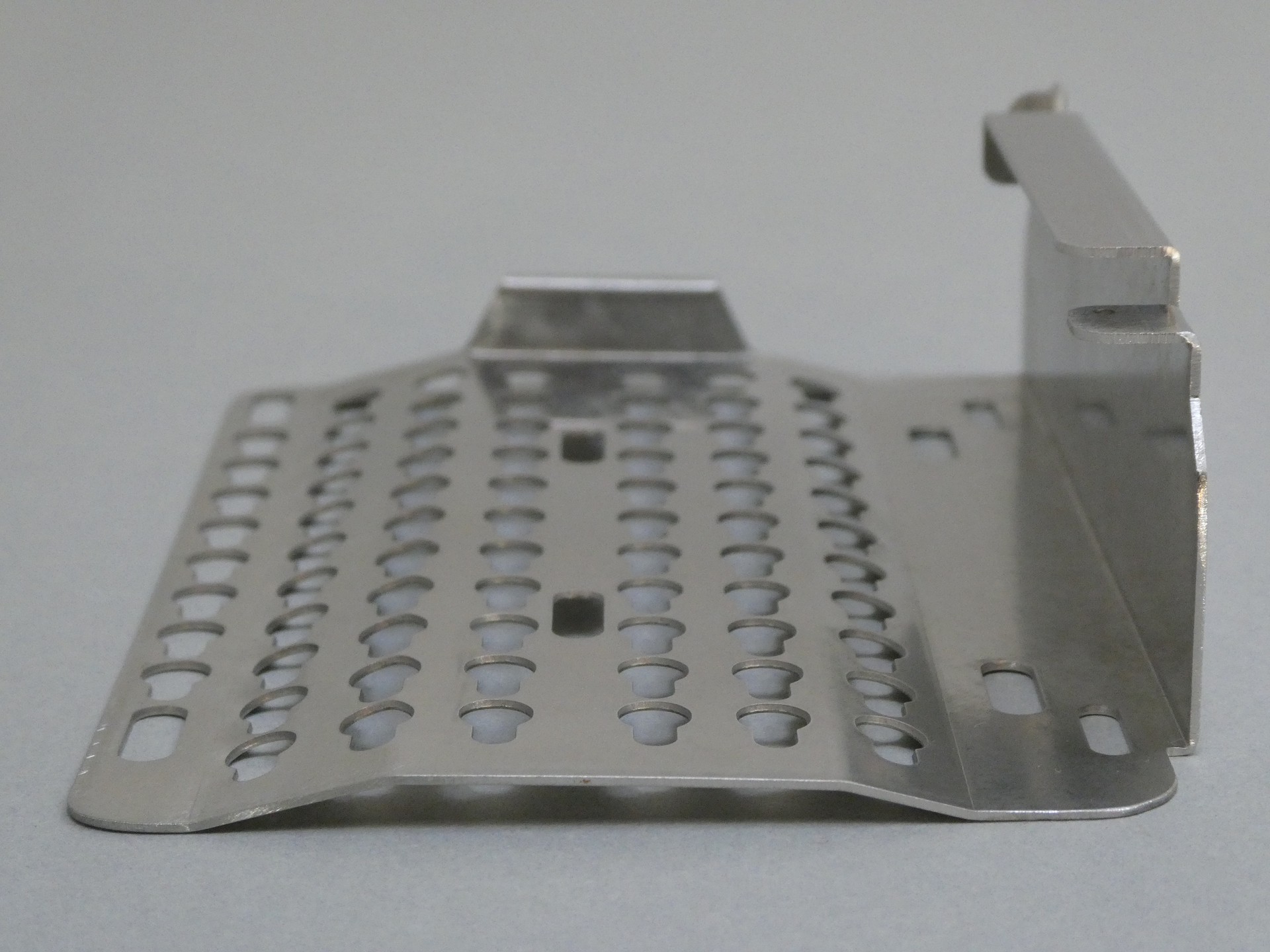

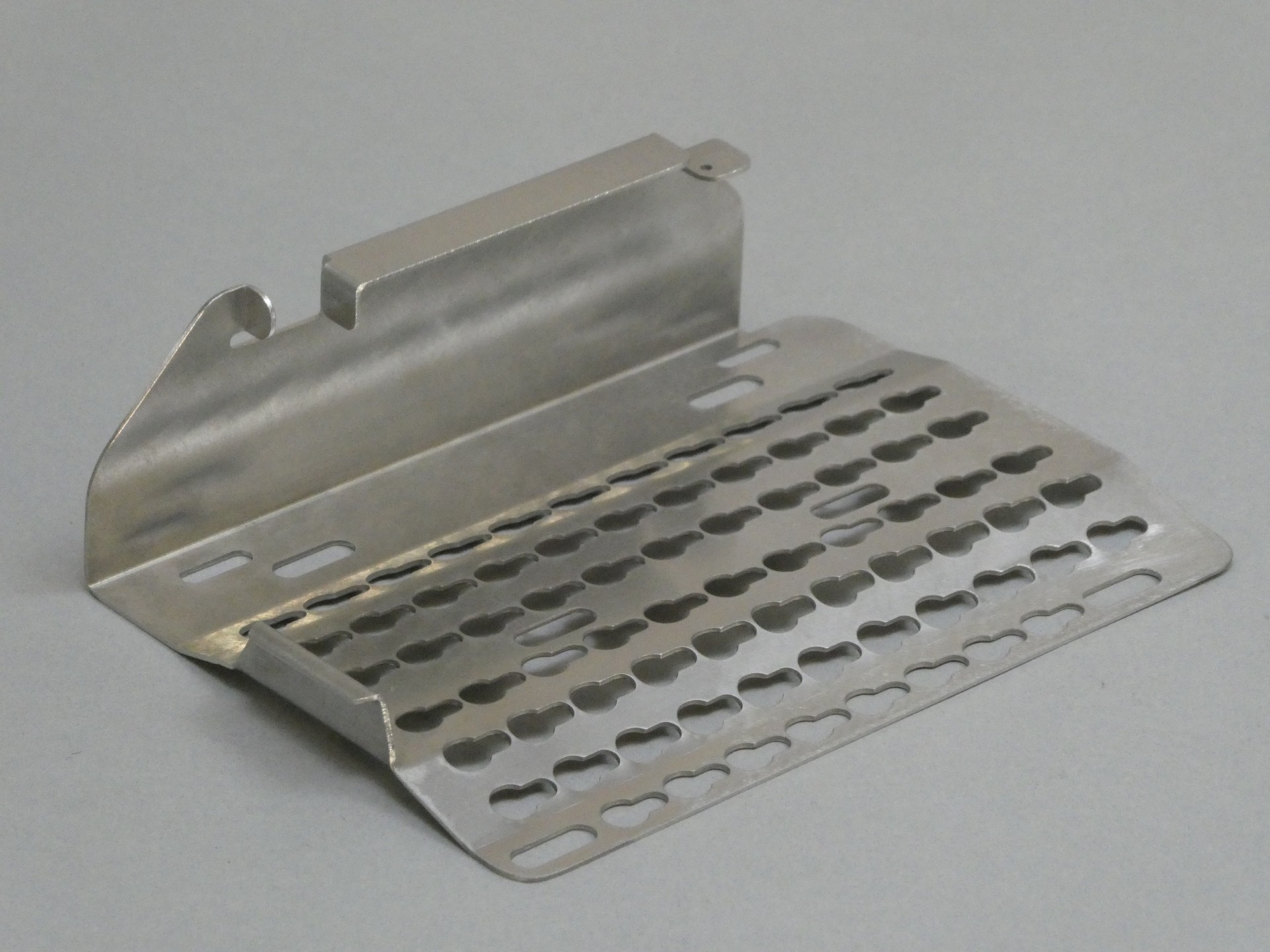

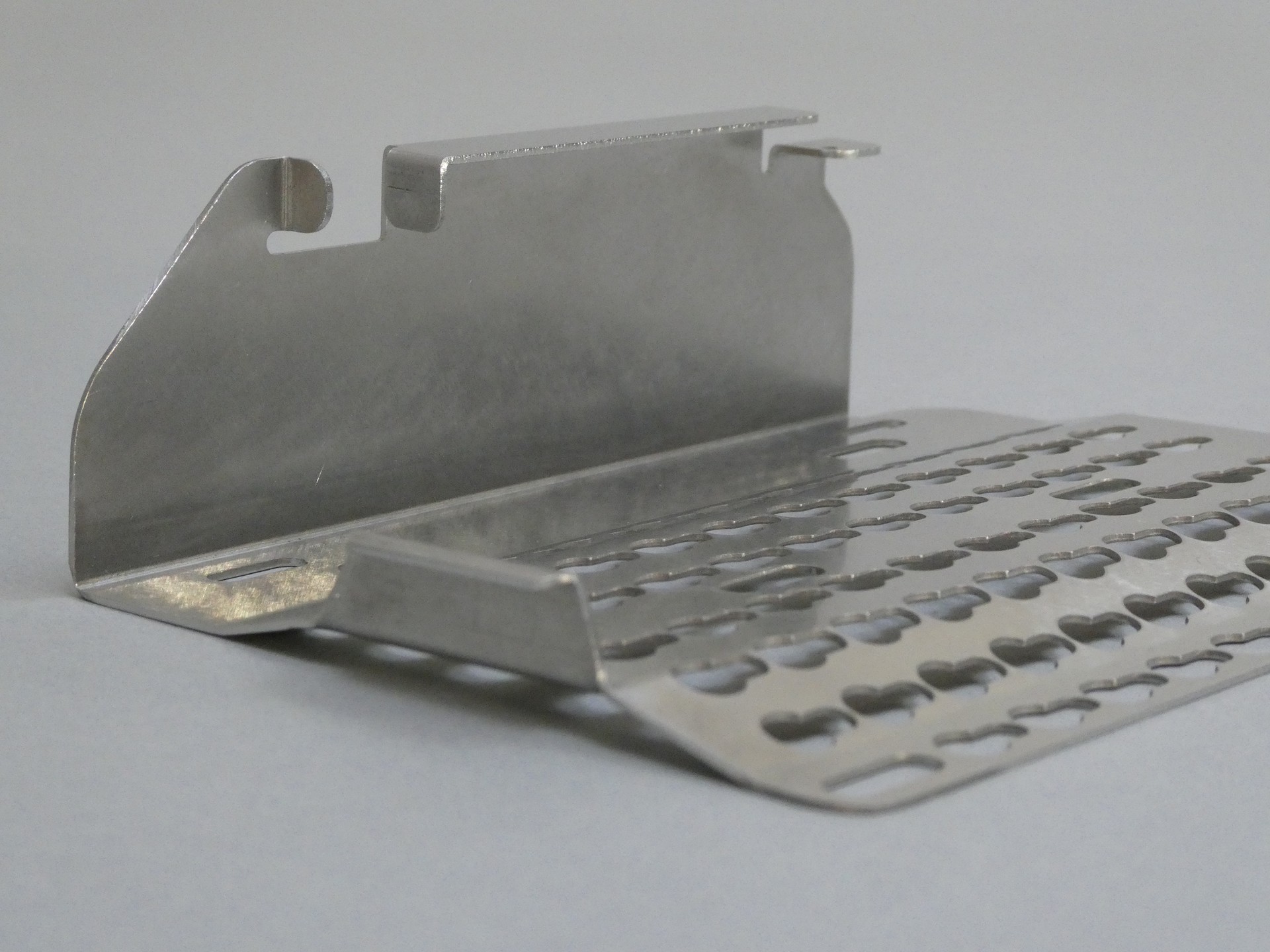

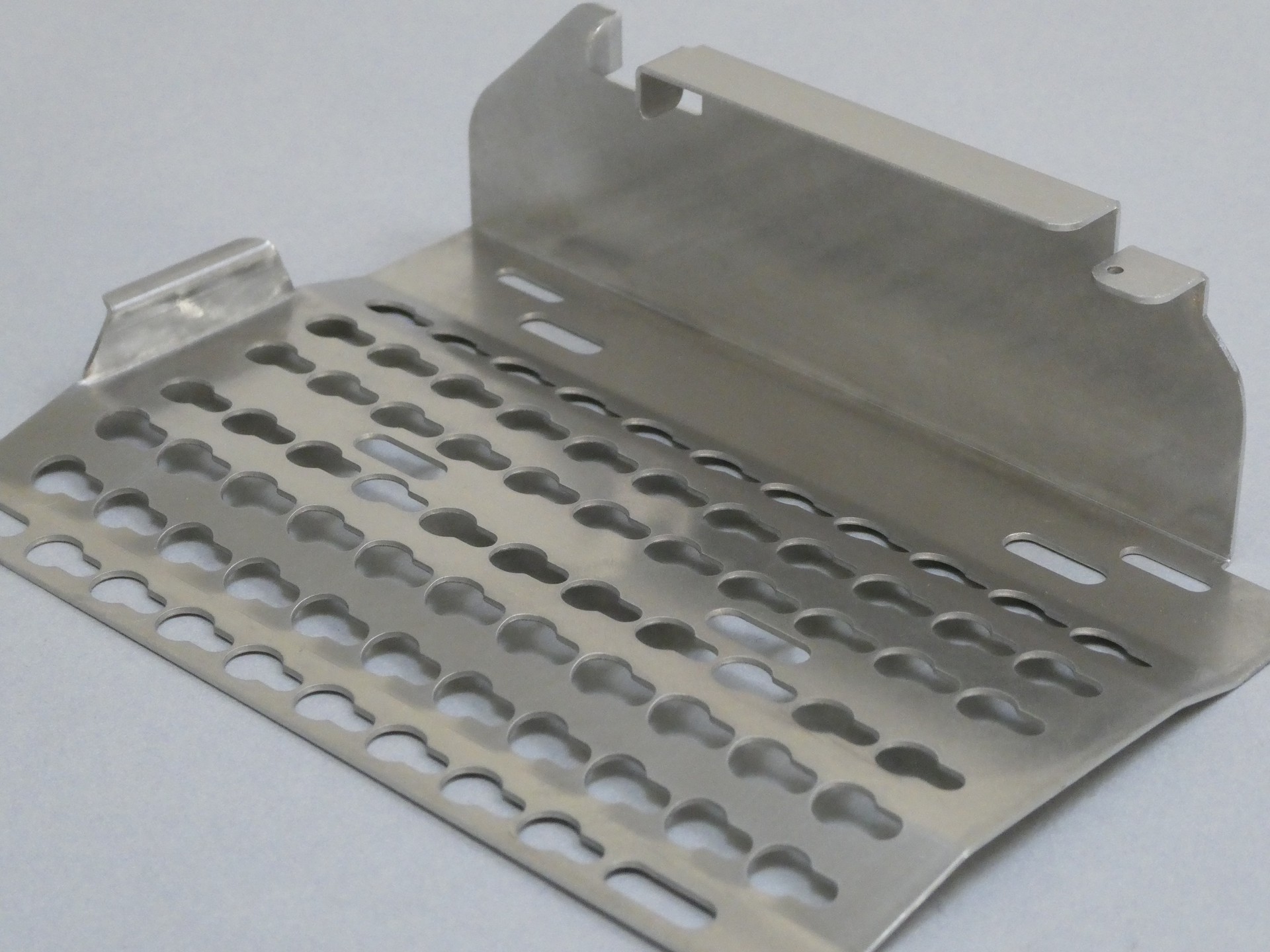

Precision mechanical frame

  • ・Size: W150 x D60 x H150 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 120 min

  • ・Processing time: 105 min/quantity

  • ・Quantity: 1

  • ・Material: SUS301

  • ・Thickness: 0.8 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Punch & Laser

  • Bending

  • 反り修正、水平出し

  • バリ取り

  • Surface Finishing

Strengths

弊社で培った技術を一つの鈑金製品に集約しました。

パンチレーザ複合機で抜き、精密な曲げ加工を行い、バリ取り、反り修正など、普段の仕事にて高めた技術を製品に落とし込みました。

データ作成から各工程までの加工プロセスとして一括データでの運用を実践し、均一な製品を作りあげると共に、工程短縮にも努めました。
