35th Precision Sheet Metal Technology Fair

Sheet metal parts (64 entries)

360° Viewer

Parts030

The Japan Society for Technology of Plasticity President's Award

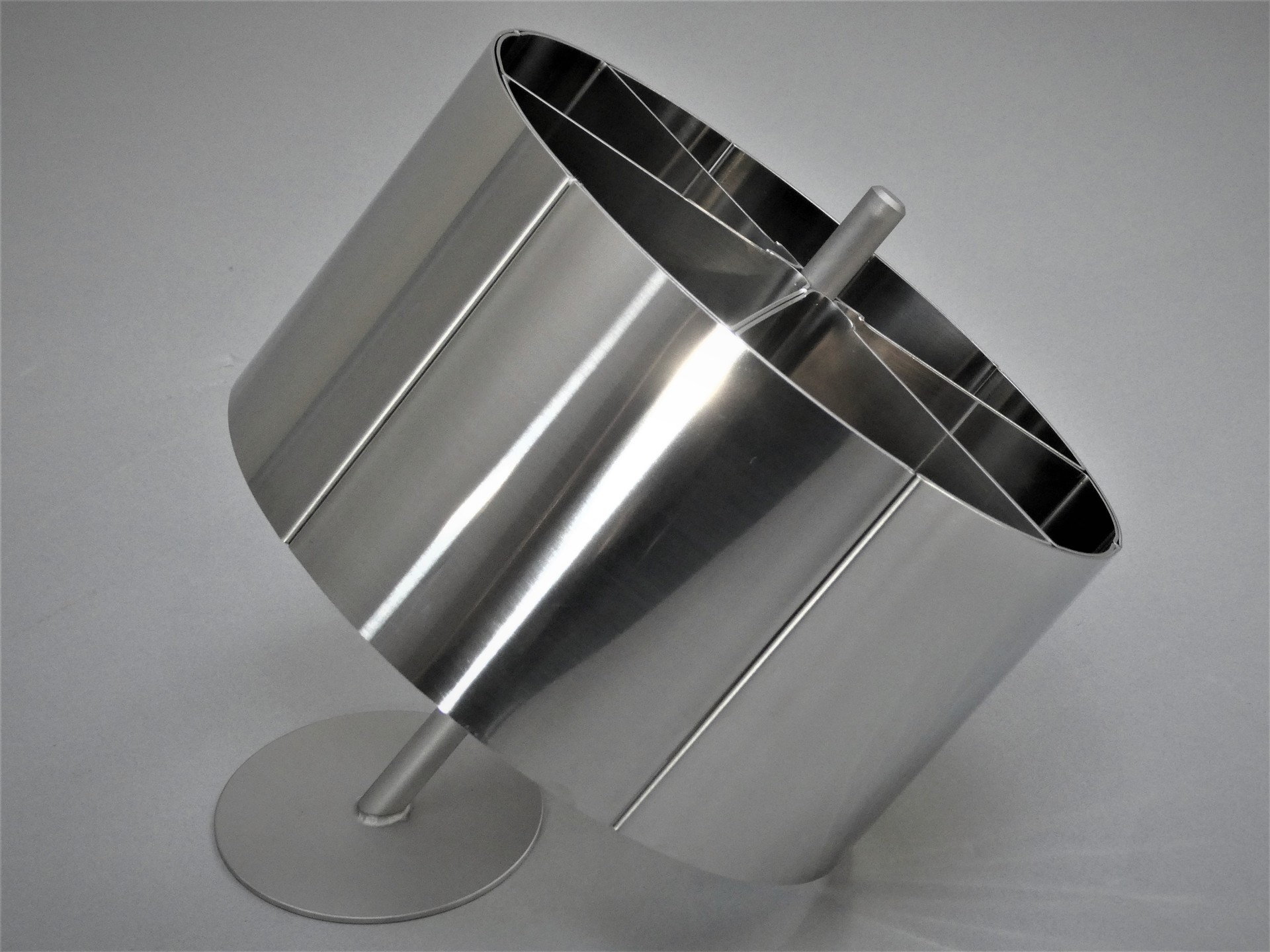

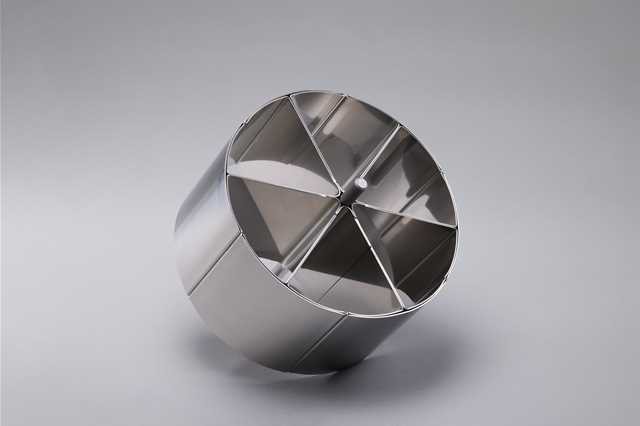

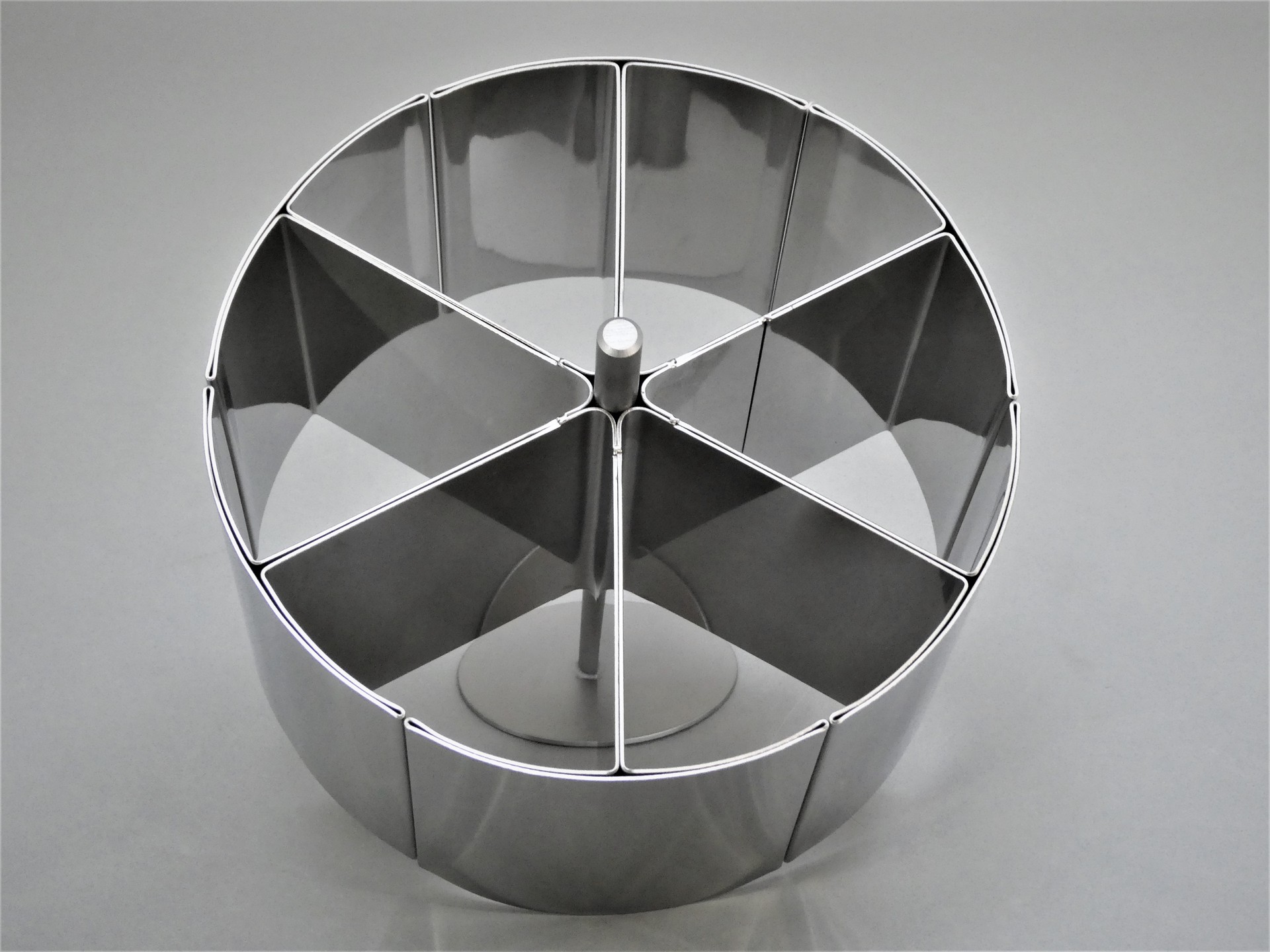

Hemming・My way

SATO Sheet Metal Manufacturing Co.,Ltd. (Shiga Pref. Japan)

  • ・Size: W180 x D180 x H102 mm

  • ・Accuracy: ± 1.5 mm

  • ・Programming time: 40 min

  • ・Processing time: 150 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Punch & Laser

  • Bending

Strengths

ヘミング曲げに特化した作品をテーマに作りました。

全長で2ｍを超える1枚板から曲げています。

FR曲げの外板と内板の長さを調整し、スキマを減らしました。

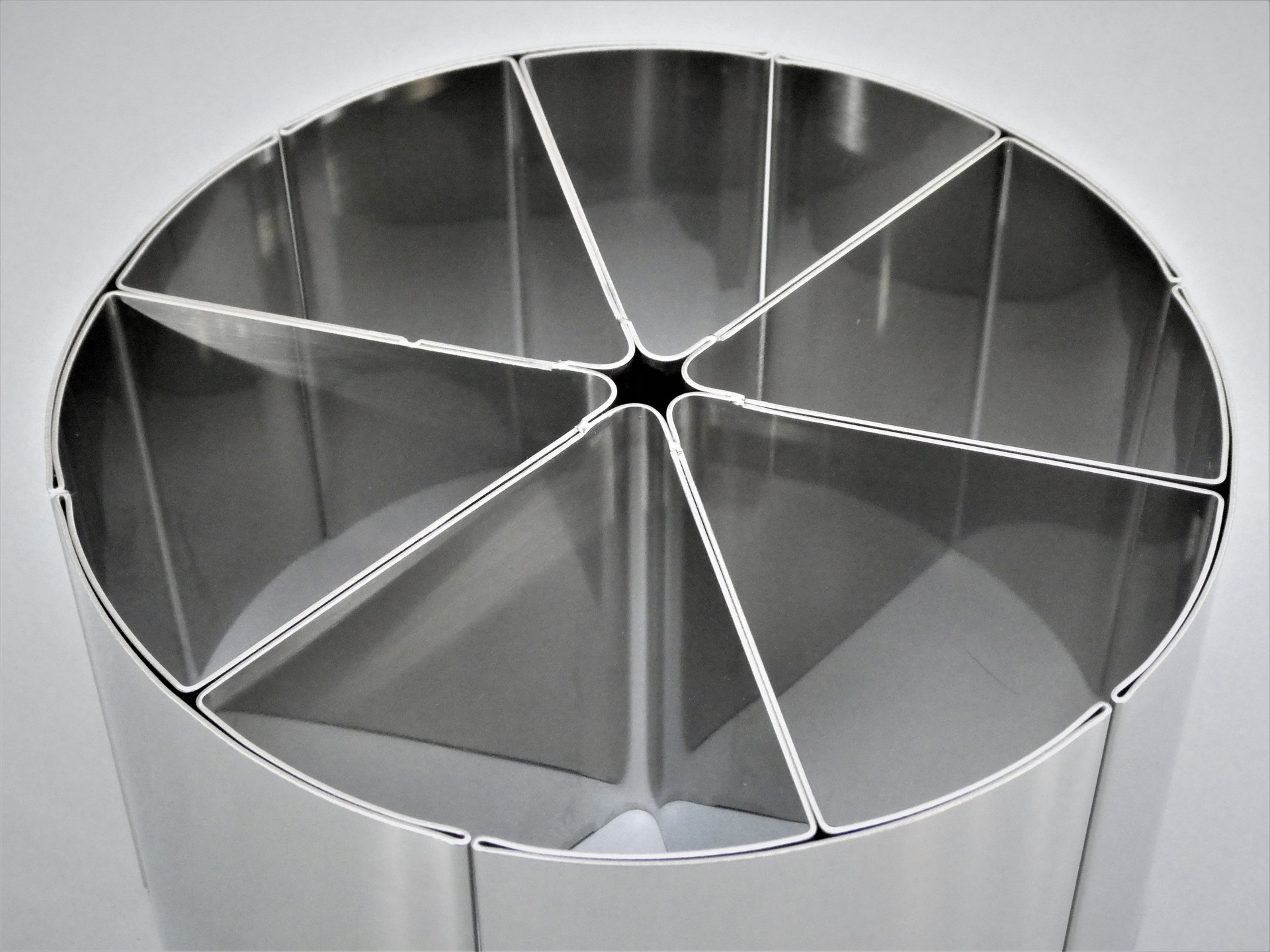

筒状に曲げる為、保有の設備、金型で曲げられる最小の大きさを出すのに試行錯誤しました。

30ケ所曲げがありますが、R部に1ｍｍの段差をつけ、それを基準にすることで、5つのアタリ寸法で曲げられるようにしました。

曲げる順と角度を間違えると曲がらなくなってしまいます。

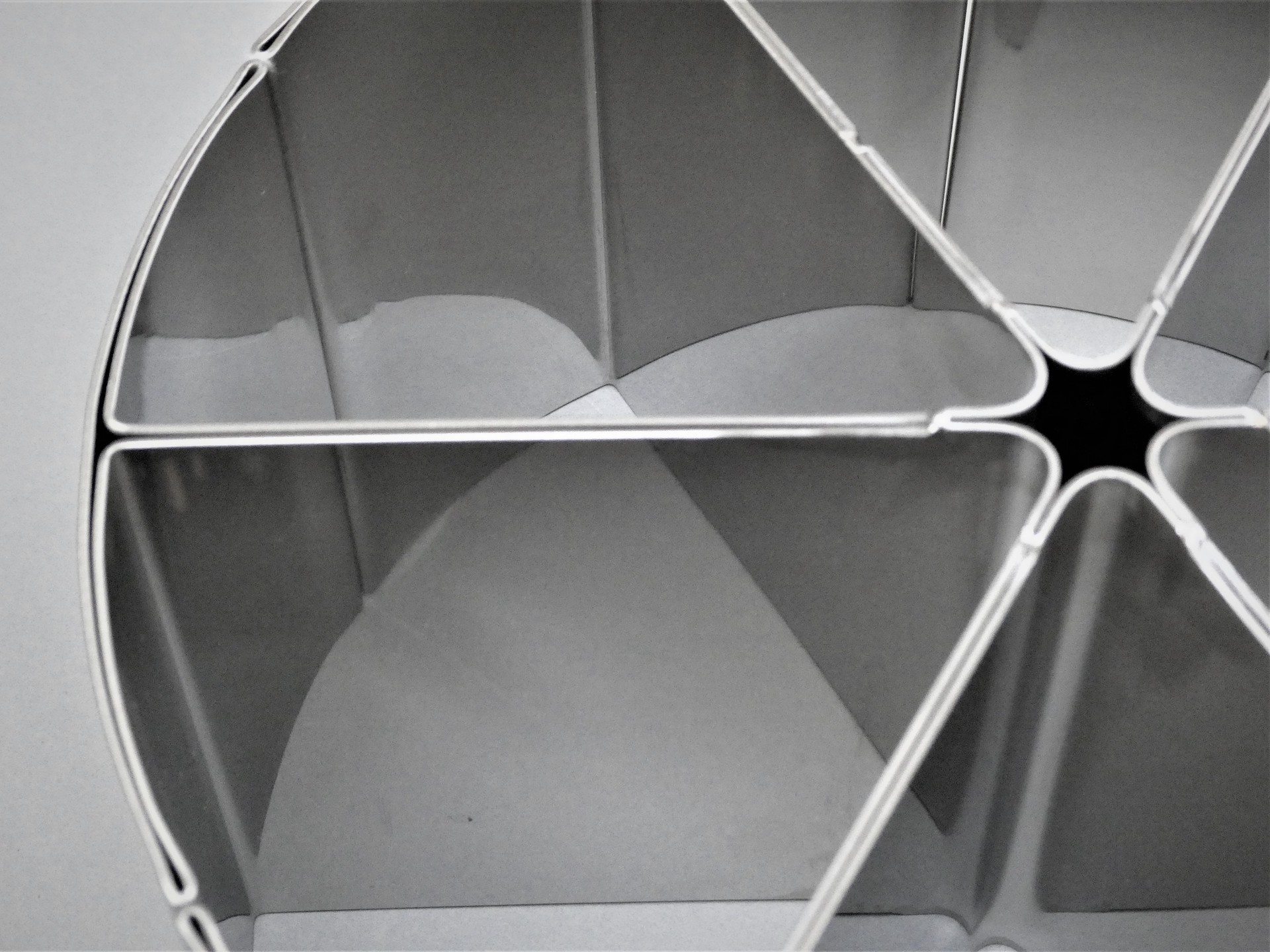

重ねてのＦＲ曲げは、内板と外板に開きが出来てしまうので、徐々にＲにしていきました。
