35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble255

Technical Encouragement Award

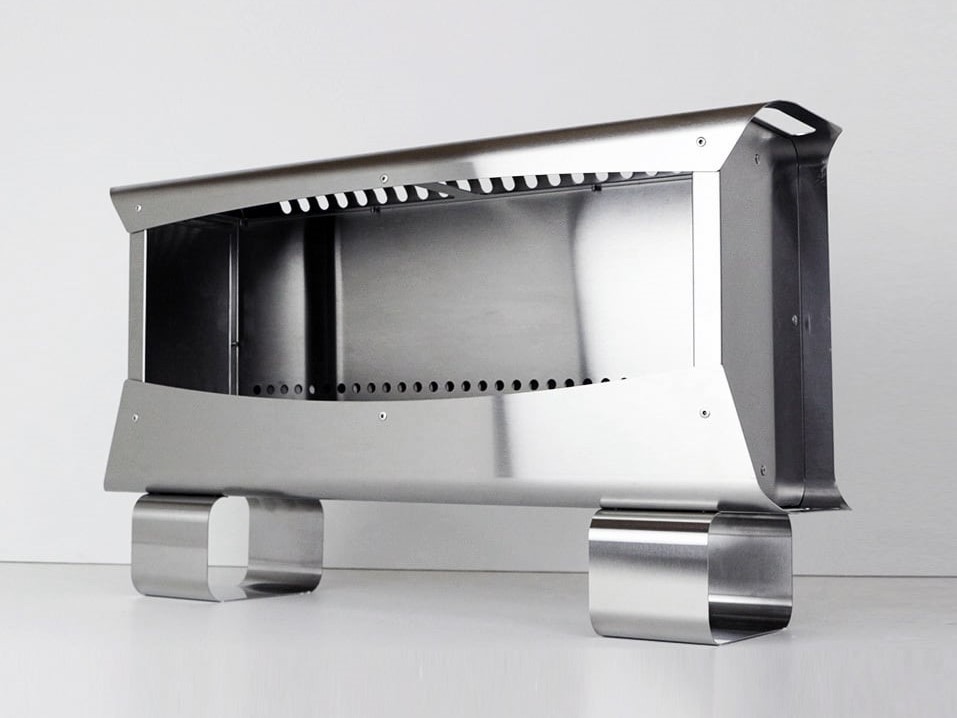

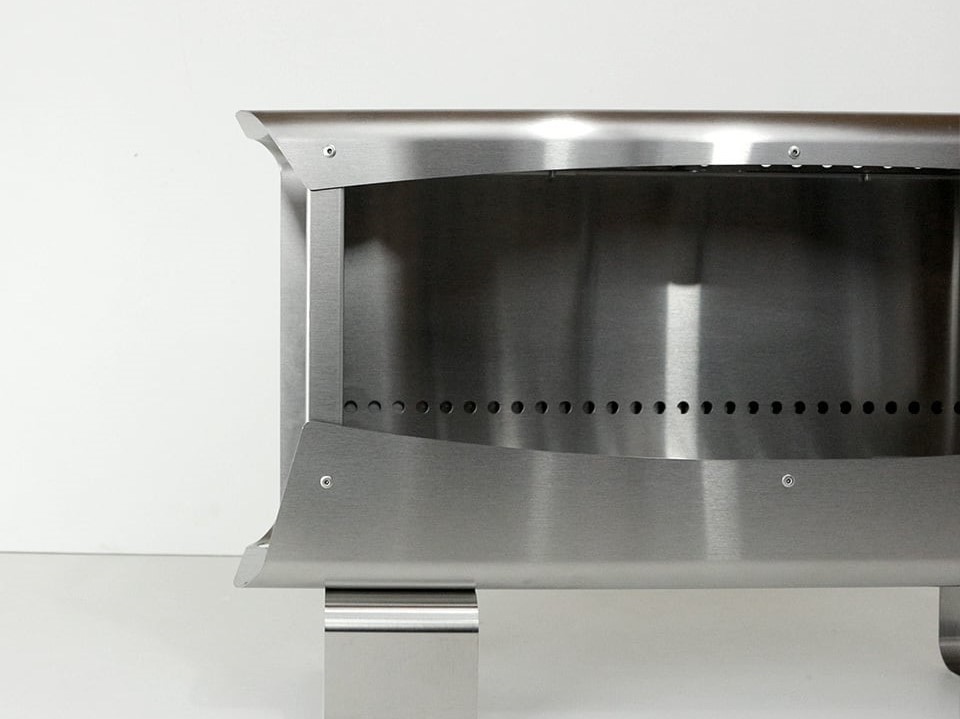

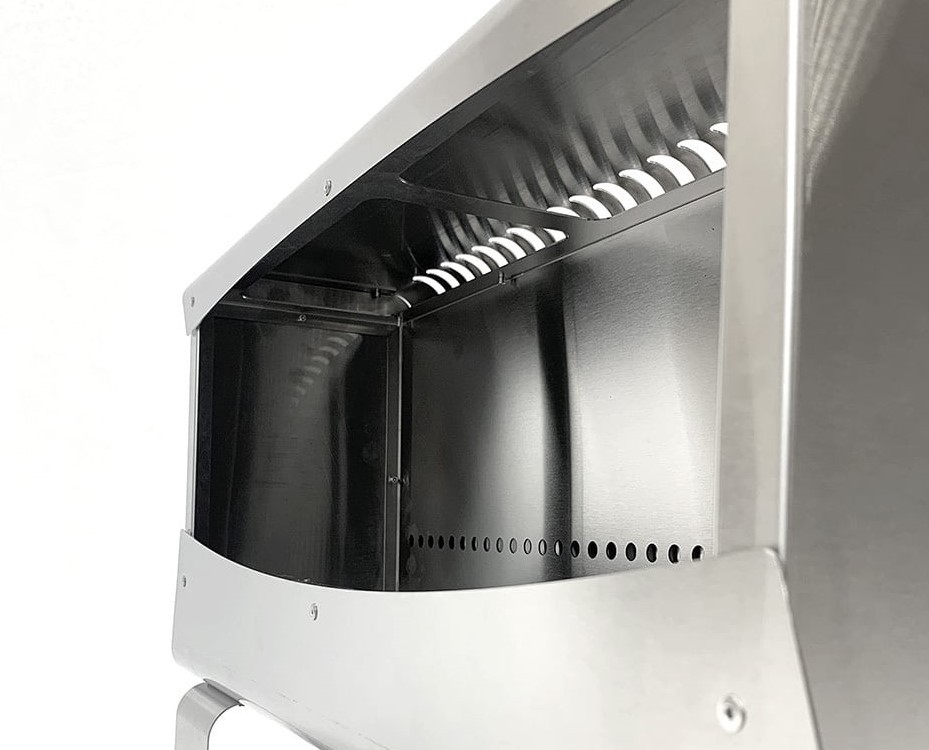

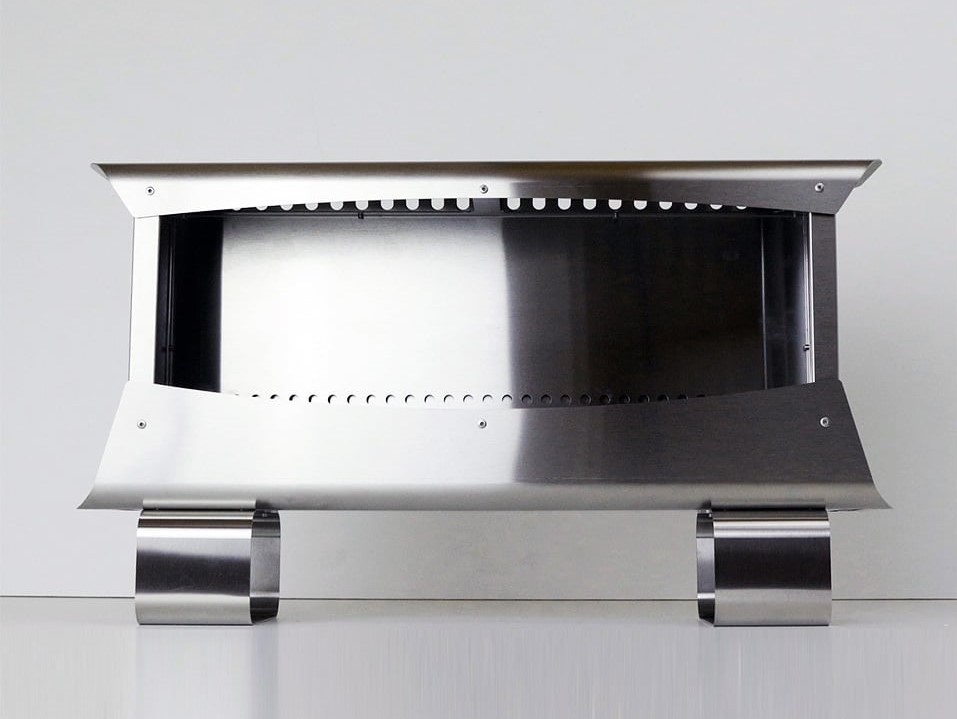

CURVAPOD Series, Bonfire stand "ÜKA"

株式会社 赤井工業所 (Fukushima Pref. Japan)

  • ・Size: W580 x D150 x H330 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 60 min

  • ・Processing time: 10 min/quantity

  • ・Quantity: 3

  • ・Material: Stainless steel (SUS430)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Assembly

Strengths

アウトドアのキャンプで使用する焚き火台になります。

開発者自身のキャンプ泊経験から必要な機能とデザインを入れ込みました。

煙が少なく・調理可能・足元から暖かい・炎がキレイに見えるを

1台にまとめて他には無い暖炉型の形状になりました。

外観の造型はシリーズ名のCURVAPOD（曲線+繭）をテーマとしており、

自然界の生き物や植物が持つ曲線を取り入れ、自然に馴染む造型を目指しました。

曲線の多い抜き加工・リベットで組み合わせを行う為レーザー複合機を使用し

精度のある抜き加工行いました。折り曲げ加工は厨房製品で使用するR金型で

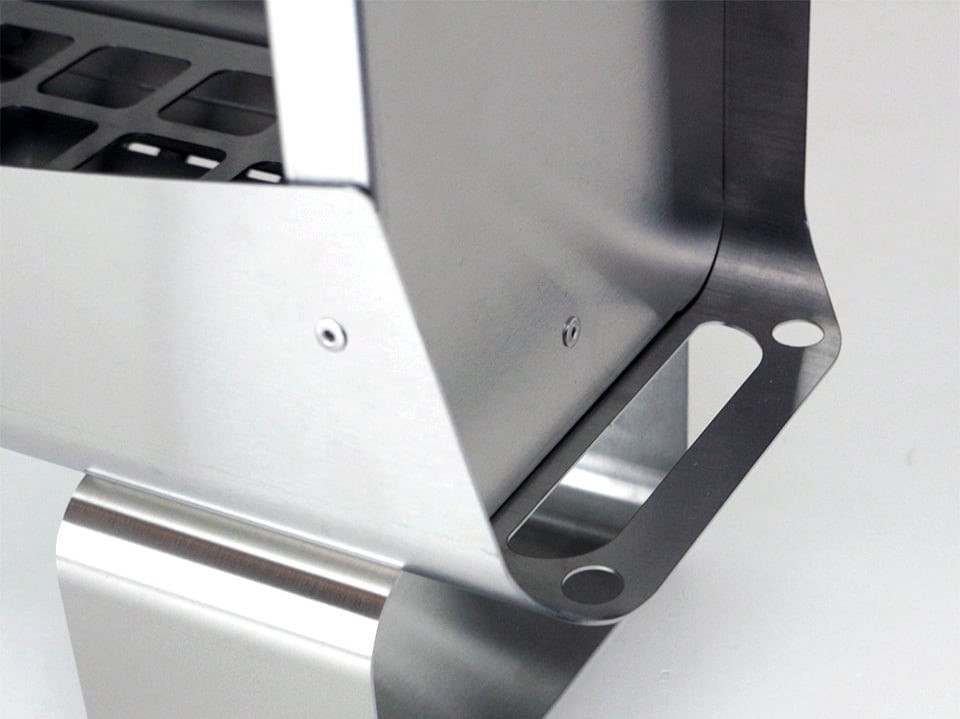

曲線を出しました。炎で熱変形が想定される為、変形ポイントをリベットで

組み上げ固定を施しました。
