35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble251

Technical Award

Press brake with automatic tool changer

FUJITEC CO.,Ltd (Shiga Pref. Japan)

  • ・Size: W640 x D310 x H300 mm

  • ・Accuracy: ± 1 mm

  • ・Programming time: 900 min

  • ・Processing time: 300 min/quantity

  • ・Quantity: 6

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0~6.0 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • Programming

  • Laser-Cutting

  • Bending

  • Welding

  • Assembly

Strengths

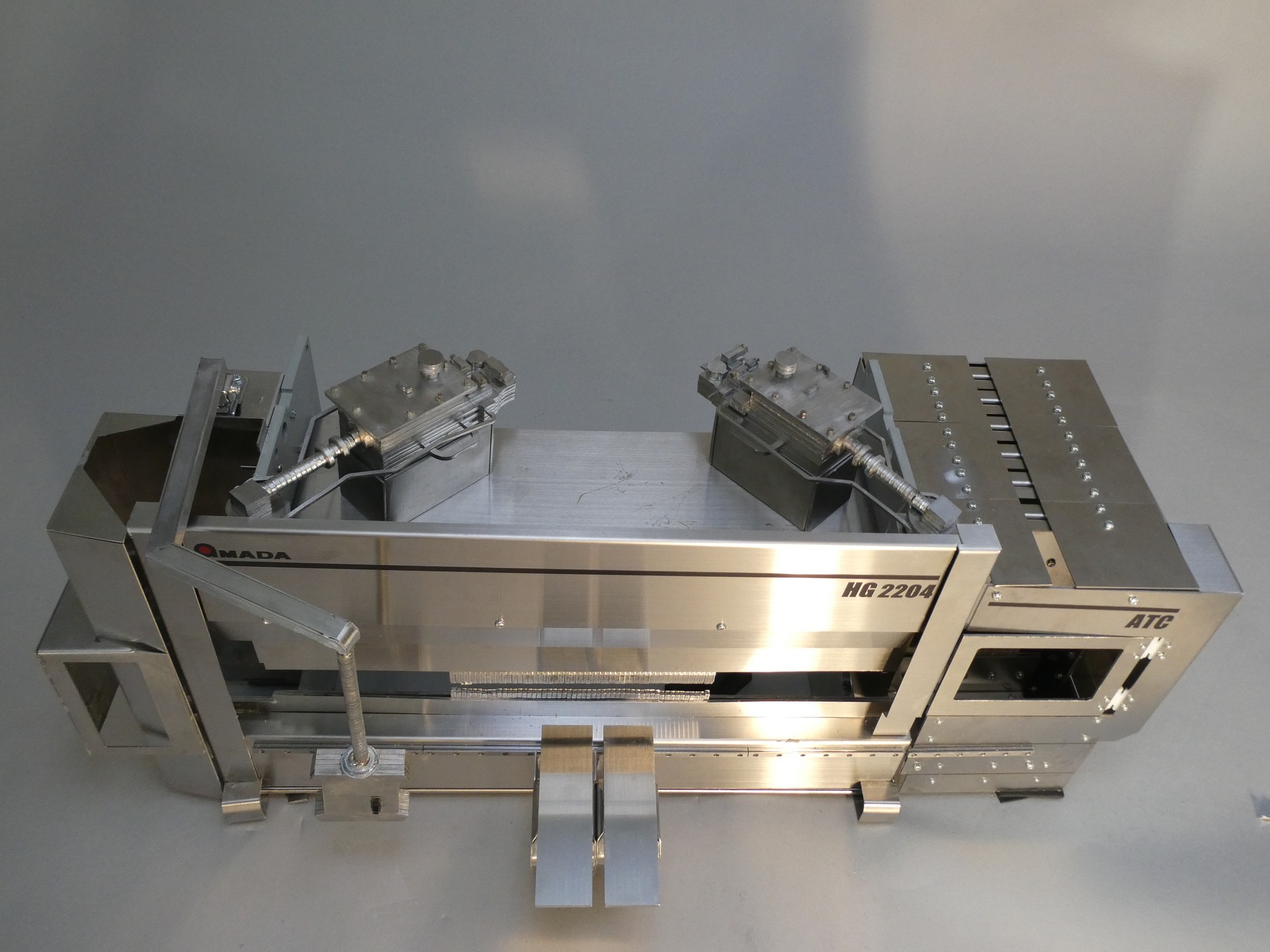

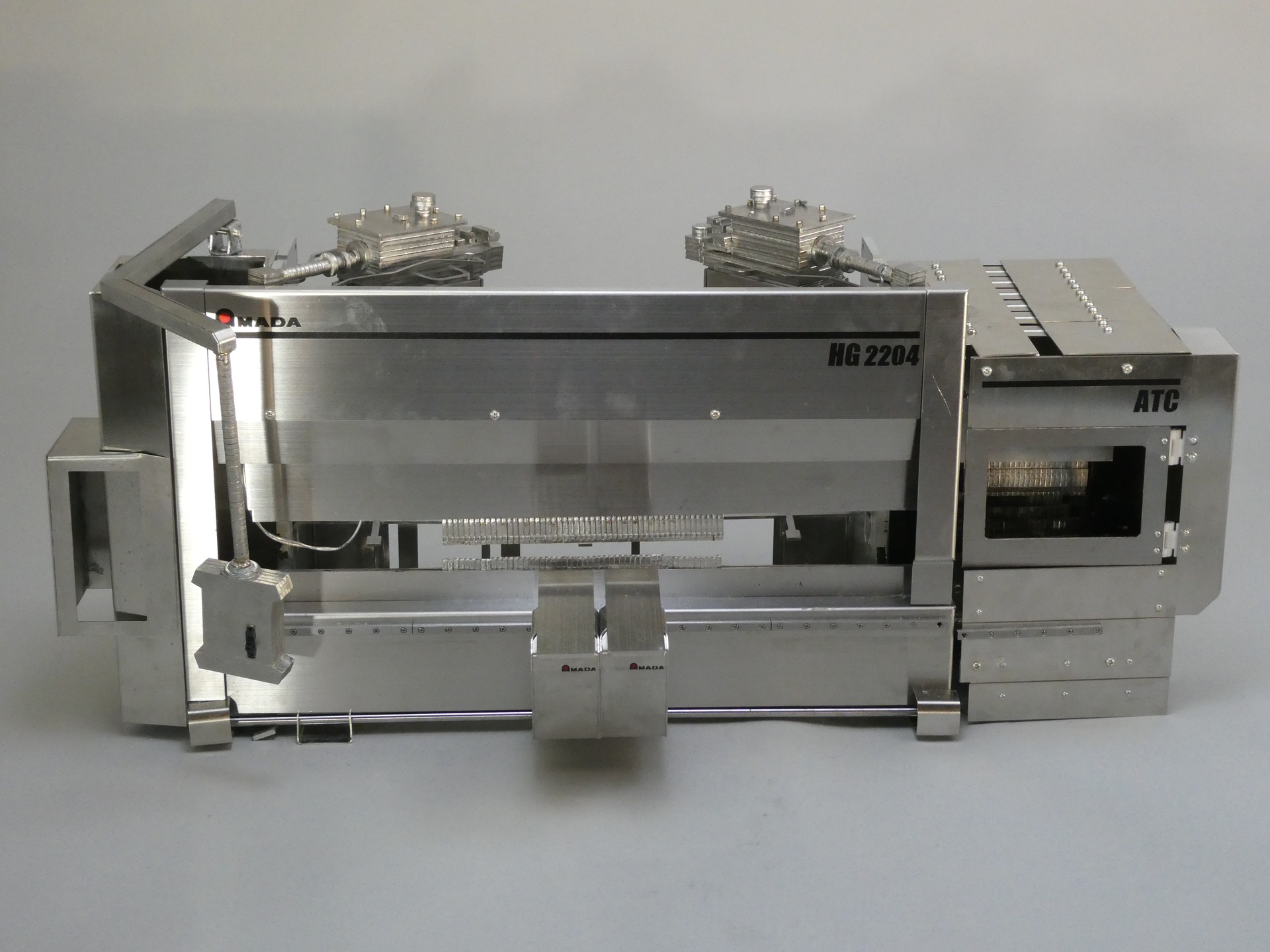

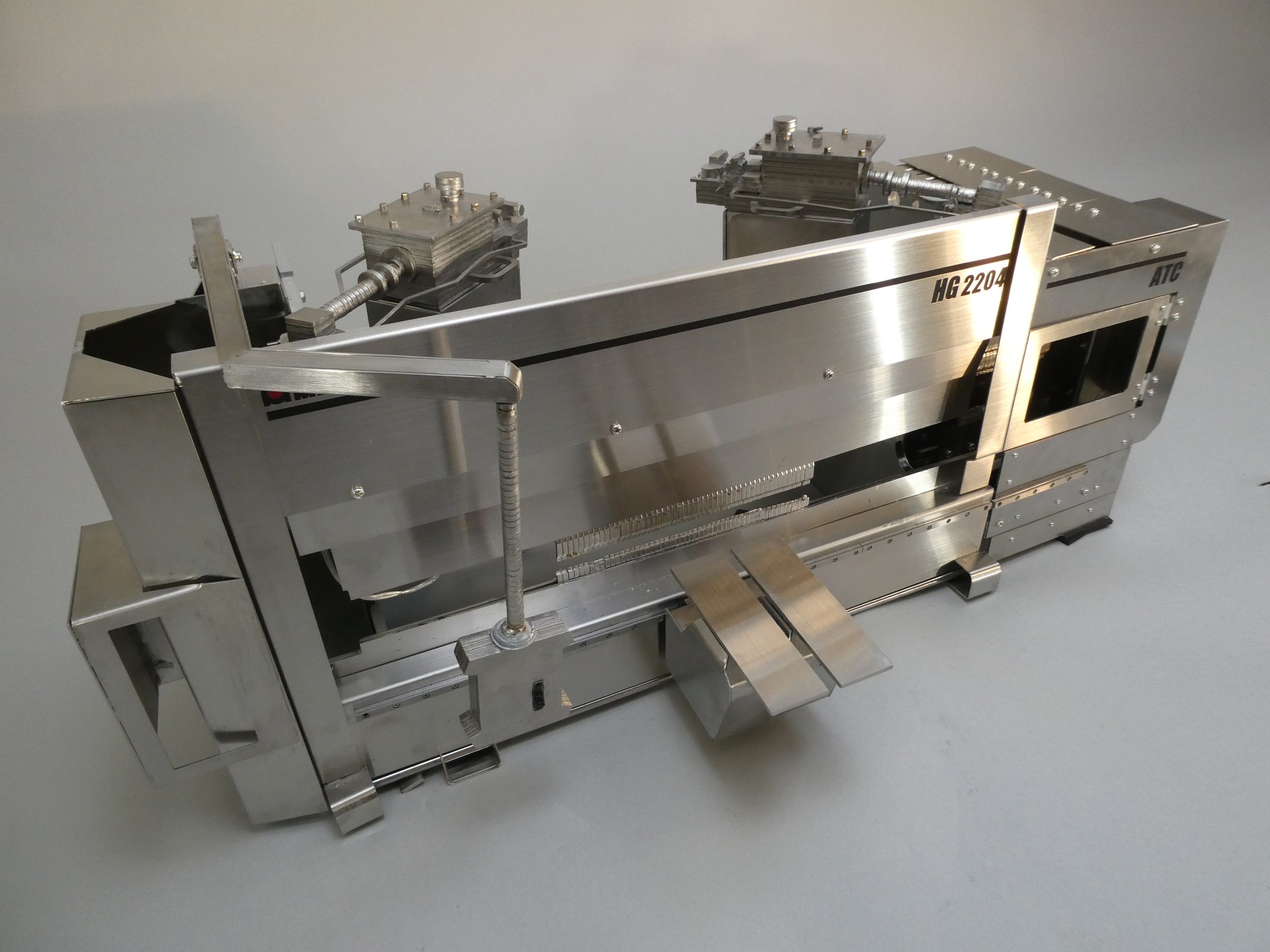

今回の作品は、工場で稼働しているアマダ製ATC付きプレスブレーキのミニチュアを、

板金加工品で製作しました。

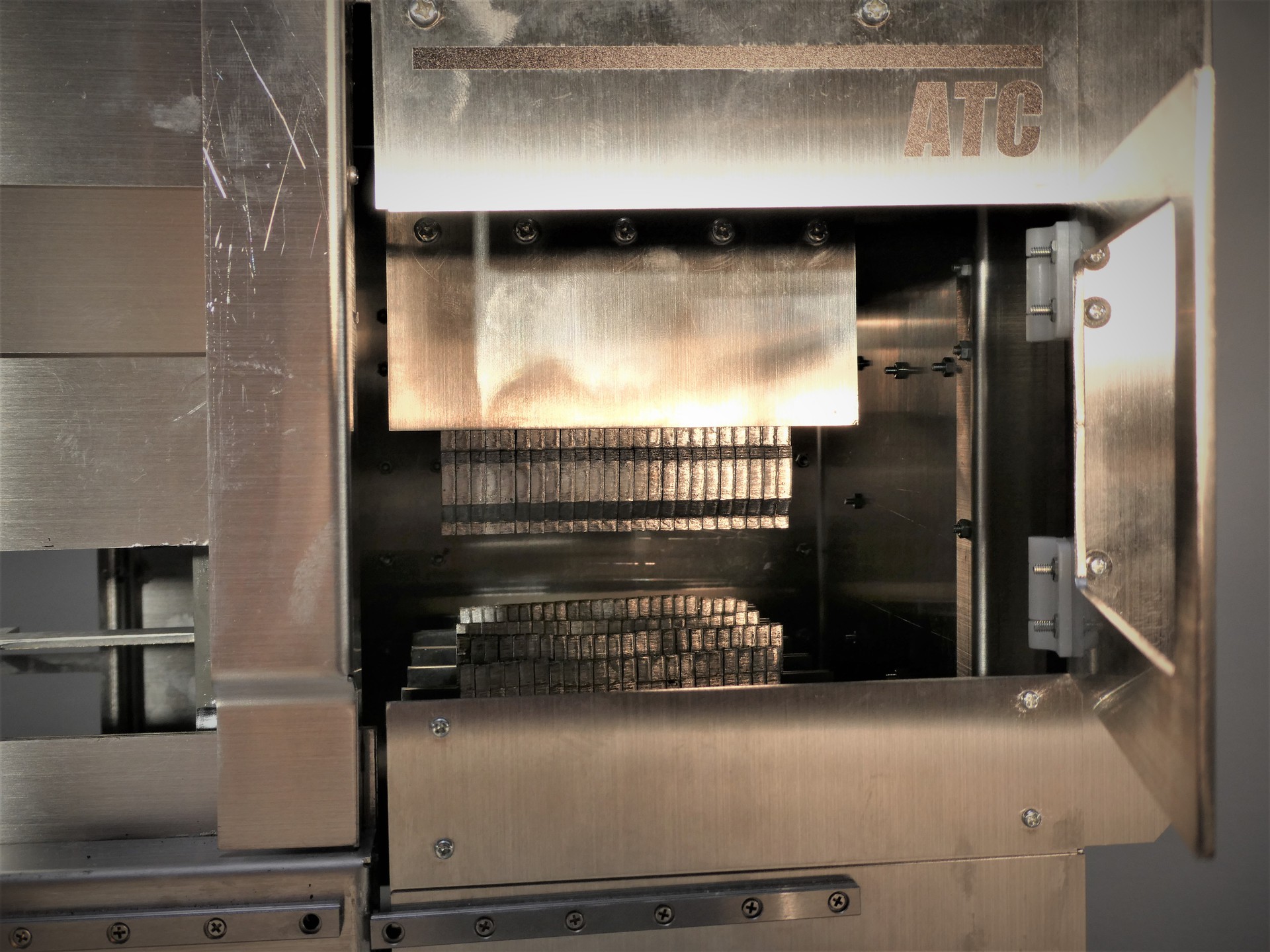

本作品は大きく分けて6つのユニット（本体、ATC、金型、油圧ユニット、操作盤、追従装置）で構成されています。

それぞれのユニットは、各担当者が別々に製作し、最後に合体させるという方法を採用しています。

可動部分については、可能な限り本物の動きを再現させたく、構造検討に一番苦労しました。

しかし、当初からチャレンジしたい想いがあり、様々な苦労はあったものの、最終的には初期検討通りの内容に仕上がったと感じております。
