35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble221

Amada Award

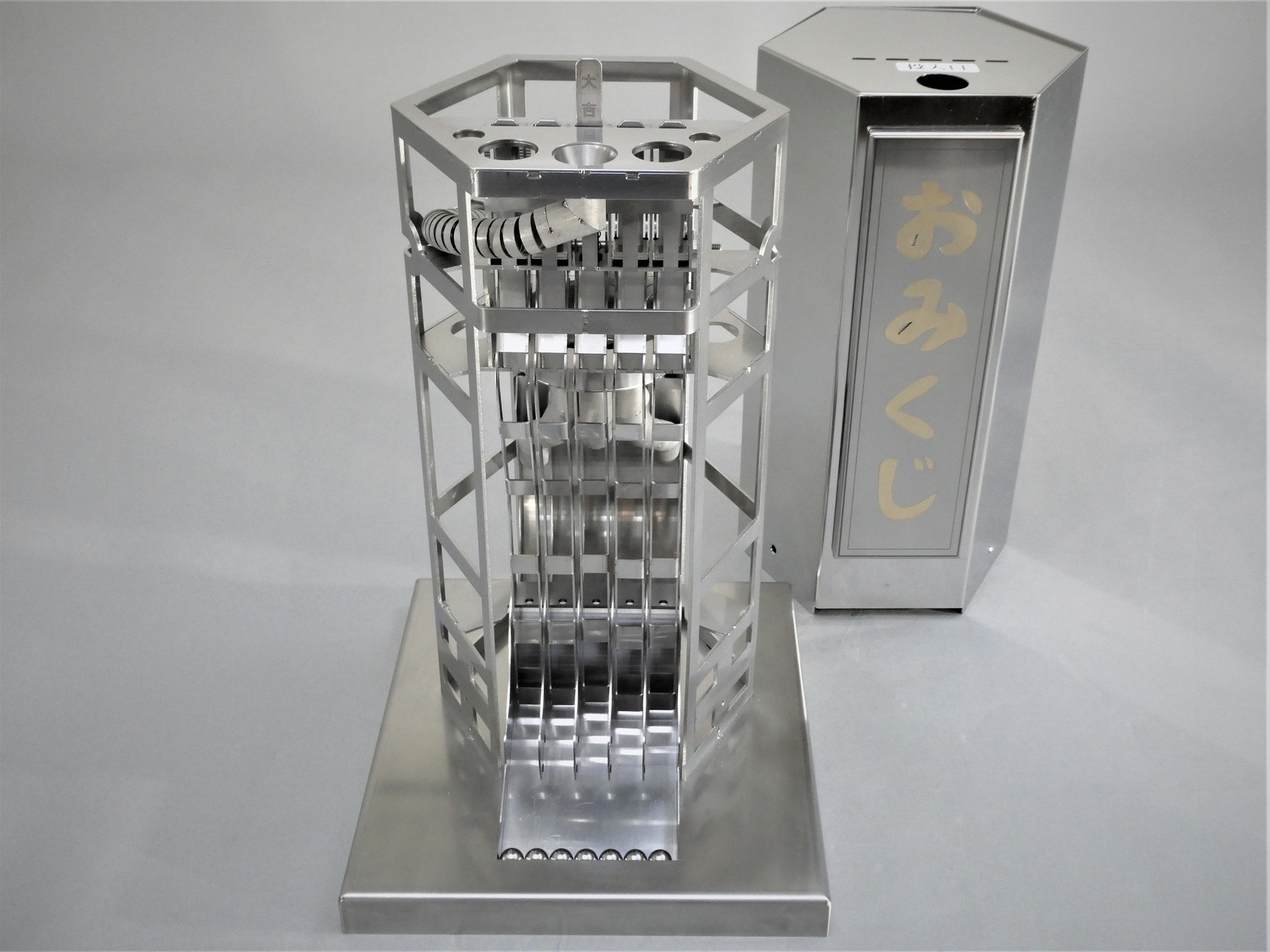

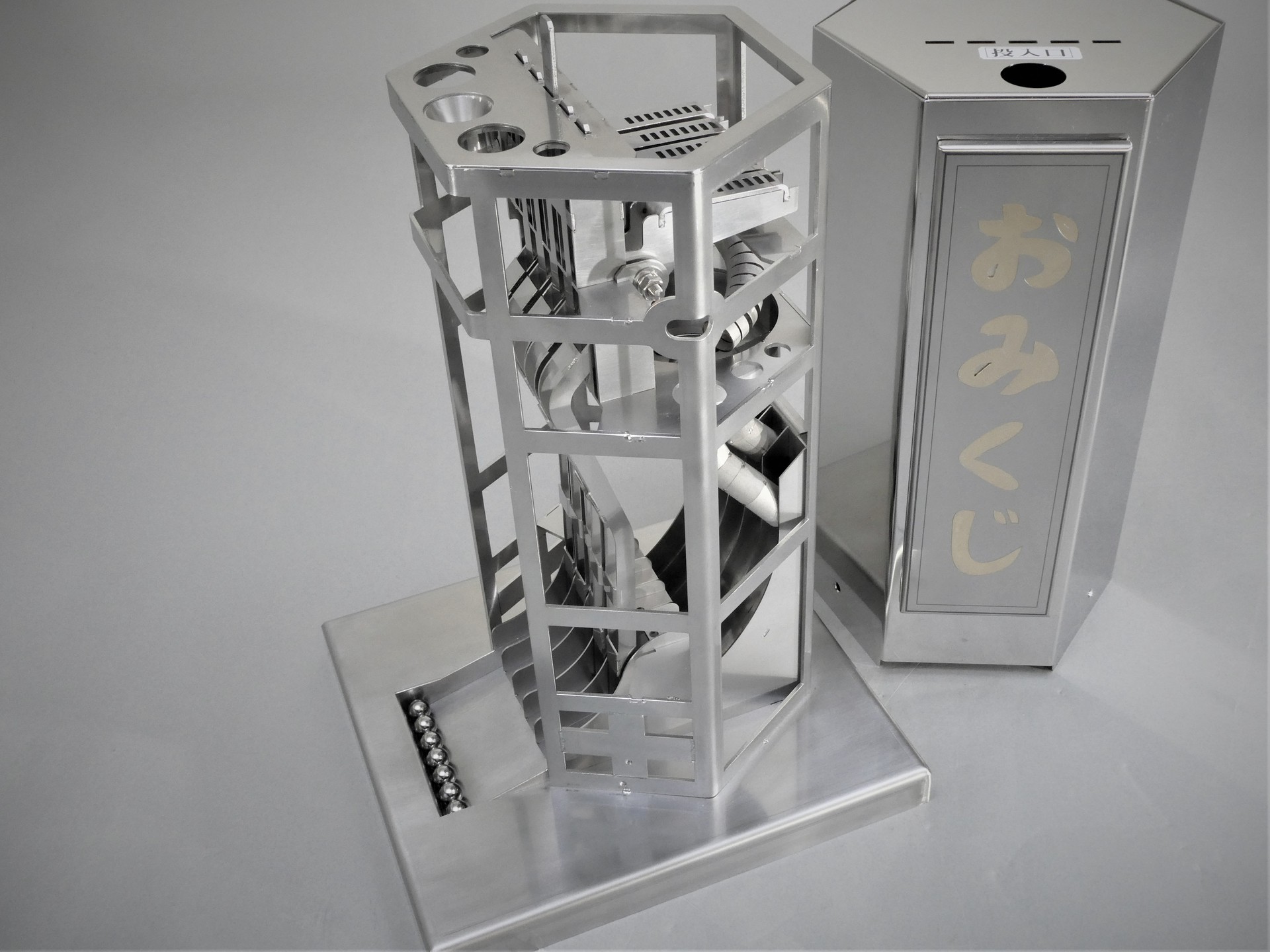

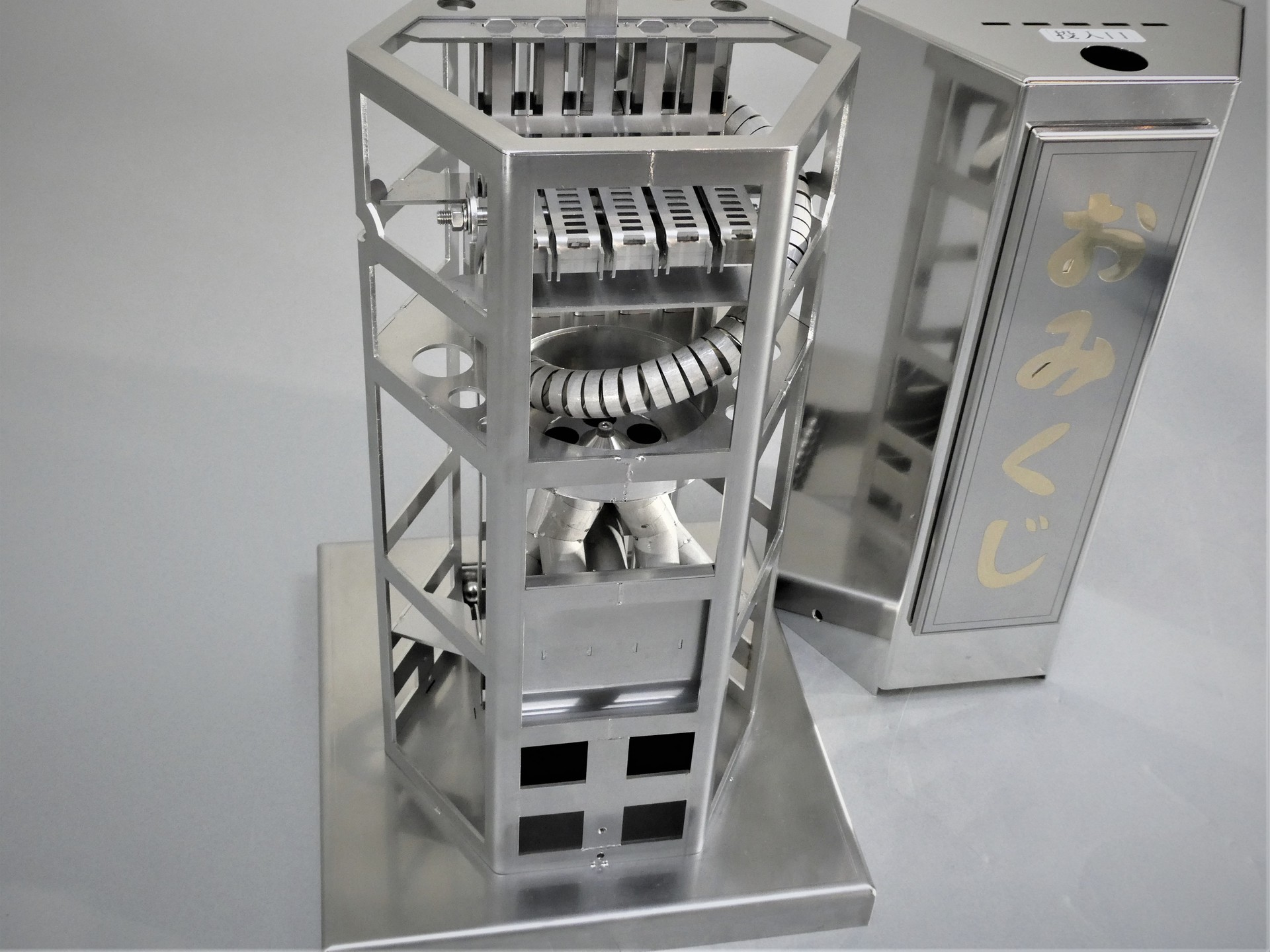

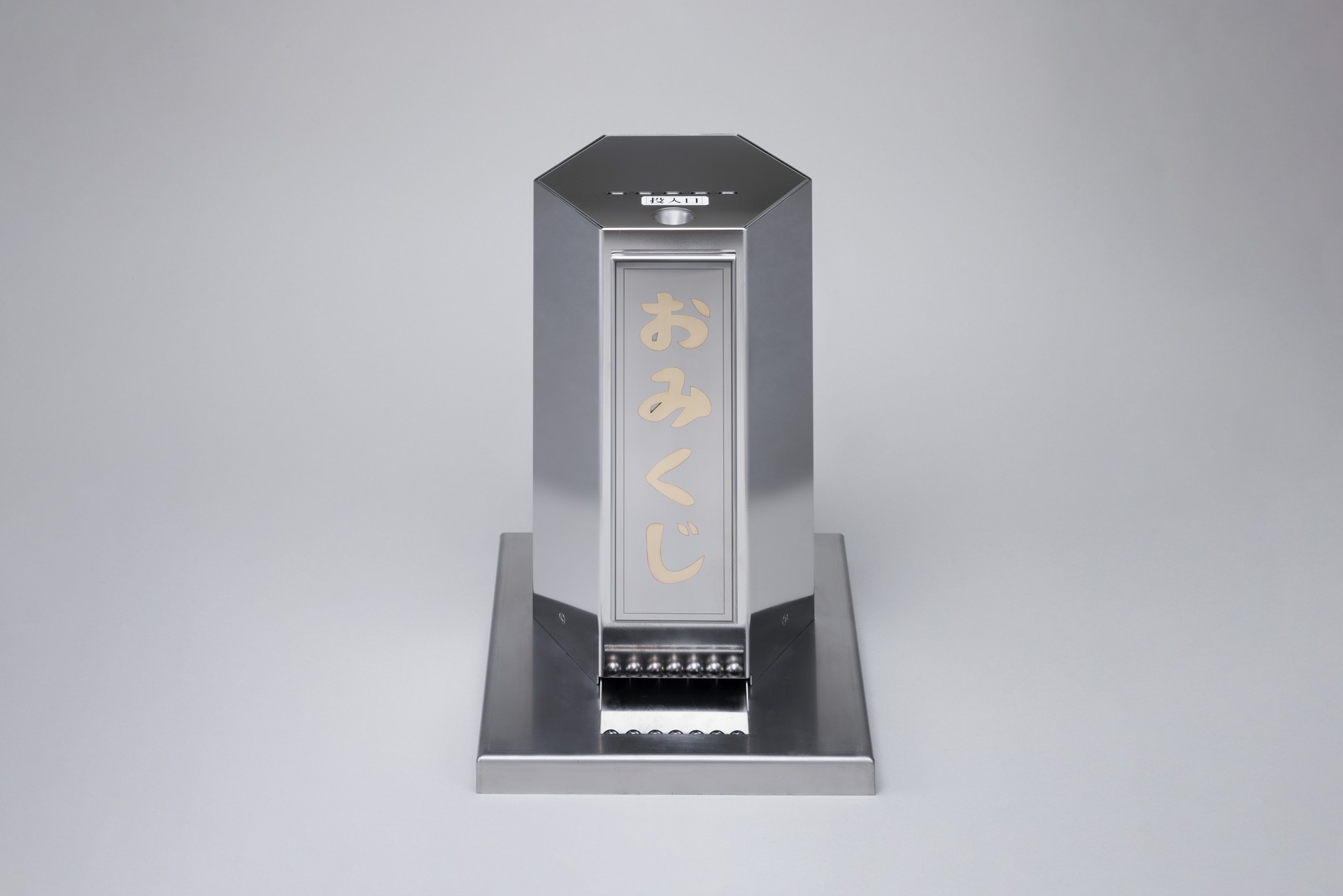

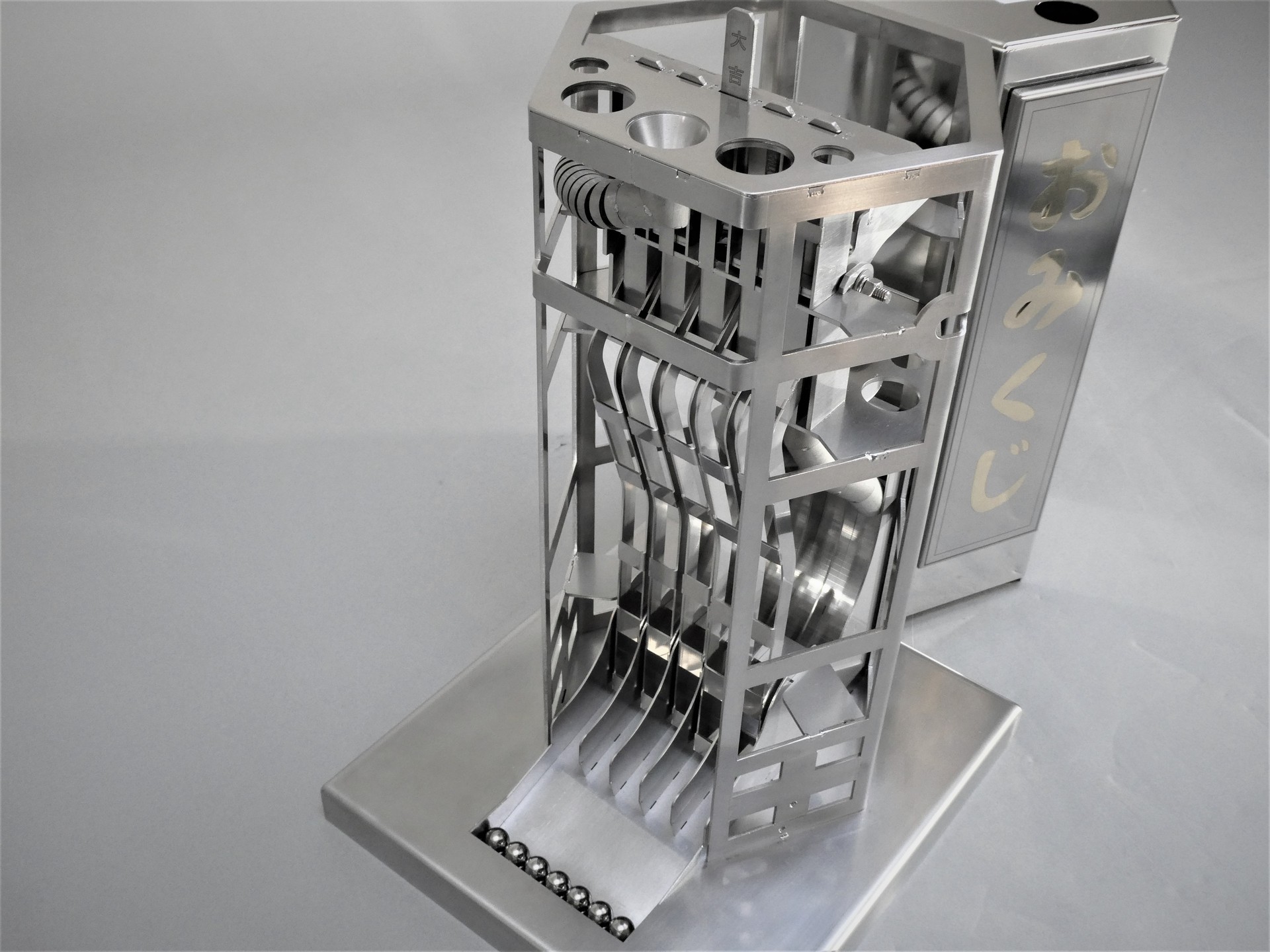

Fortune telling device

NISINO SEIKI CO.,LTD (Ibaraki, Japan)

  • ・Size: W230 x D230 x H323 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 5000 min

  • ・Processing time: 1640 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.5/1.0/2.0 mm

  • ・Type: Original work

Process

  • Planning

  • Punch & Laser

  • Bending

  • Laser Welding

  • Assembly

Strengths

●占い札を飛び出させる機構

   占い札と引き金アームと鉄球の動きのバランスが、

   この作品の一番困難となる工程だった。何度も試作を繰り返し

   絶妙なバランスを見つけ、この動きに辿り着いた。

●鉄球をルーレットに導くパイプスライダー

   パイプにワイヤー加工機でスリットを入れることにより、

   自在に曲がるパイプを製作することができた。

●真鍮とステンレスの溶接

   真鍮は溶接には向いておらず、

   他の金属と溶融しにくく脆くなりやすい傾向がある。

   今回はこの溶接にチャレンジし、全周溶接しても歪み無く溶接することができた。
