35th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (68 entries)

360° Viewer

Assemble217

Technical Encouragement Award

Mail box

GoldenGate LLC. (Korea)

  • ・Size: W100 x D300 x H295 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 30 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: -

  • ・Material: SUS304 (塗装)

  • ・Thickness: 1.2 mm

  • ・Type: Prototype

Process

  • Design(3D/2D)

  • CAD/CAM

  • Blanking

  • Bending

  • Welding

  • Finish

Strengths

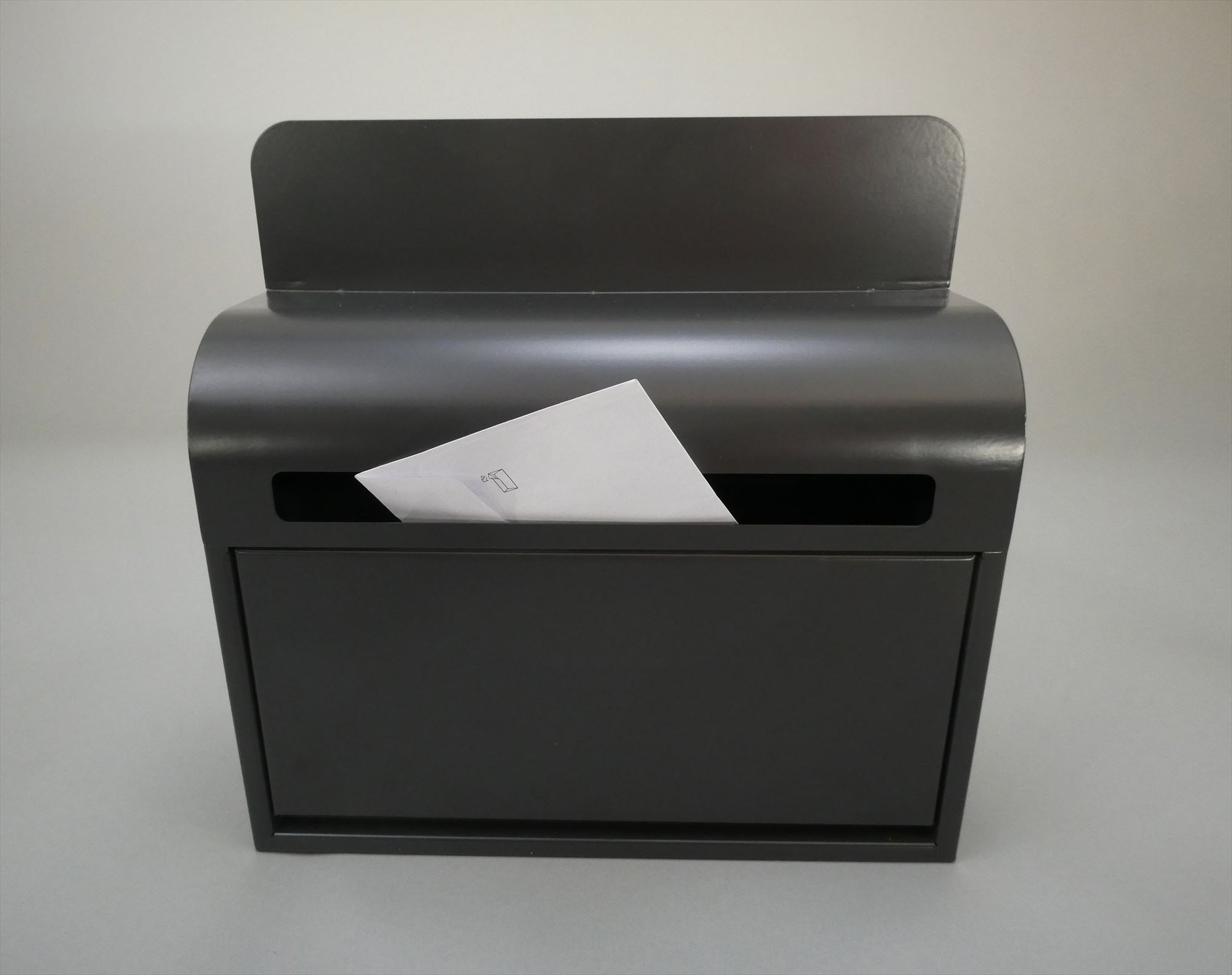

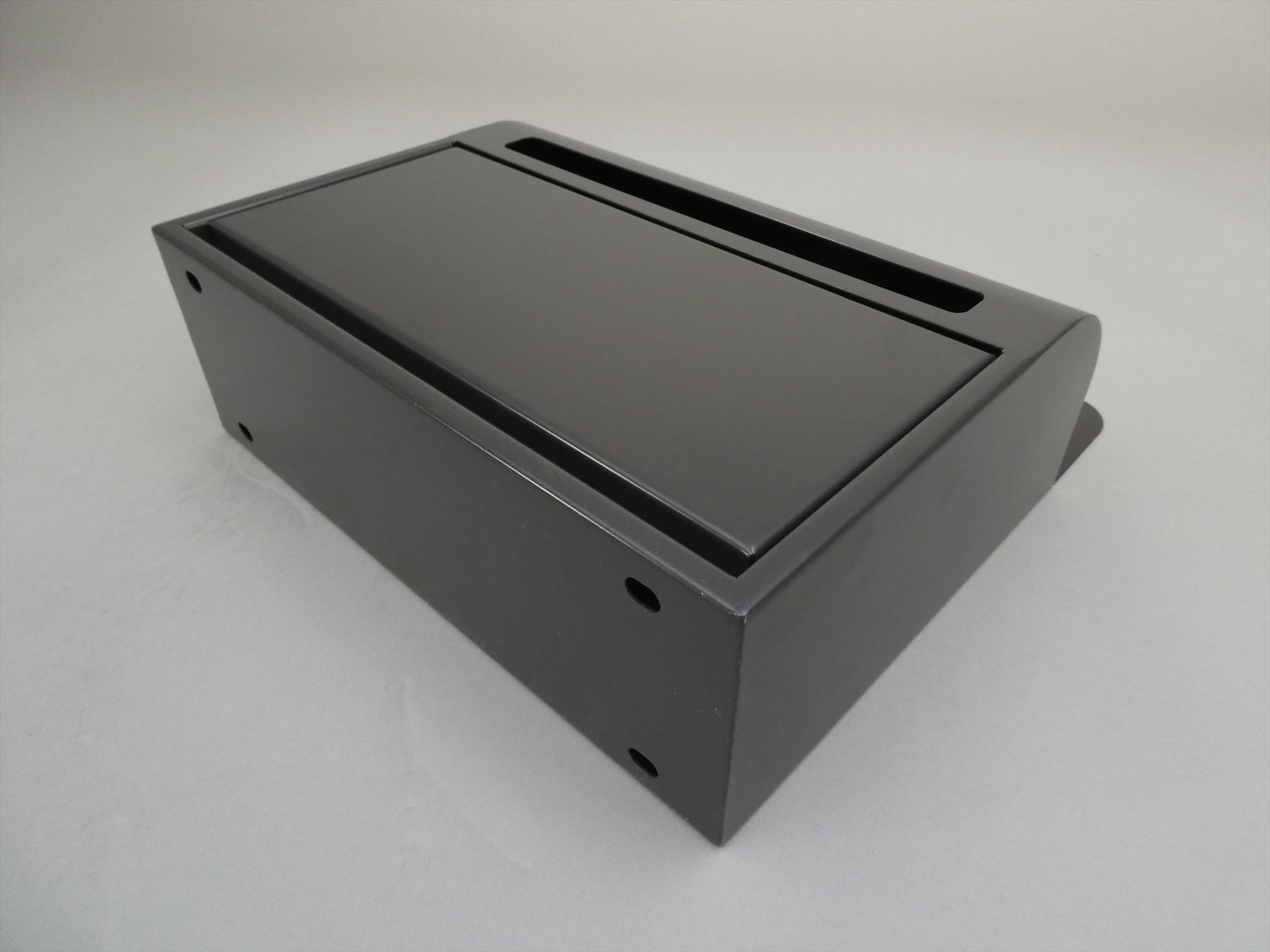

SUS 304  1.2t素材を利用し、郵便箱(ポスト)を製作した.
屋外に設置される郵便箱なので、雨水のサビ防止のためSUS304素材を使用、粉体塗装をしたものである。

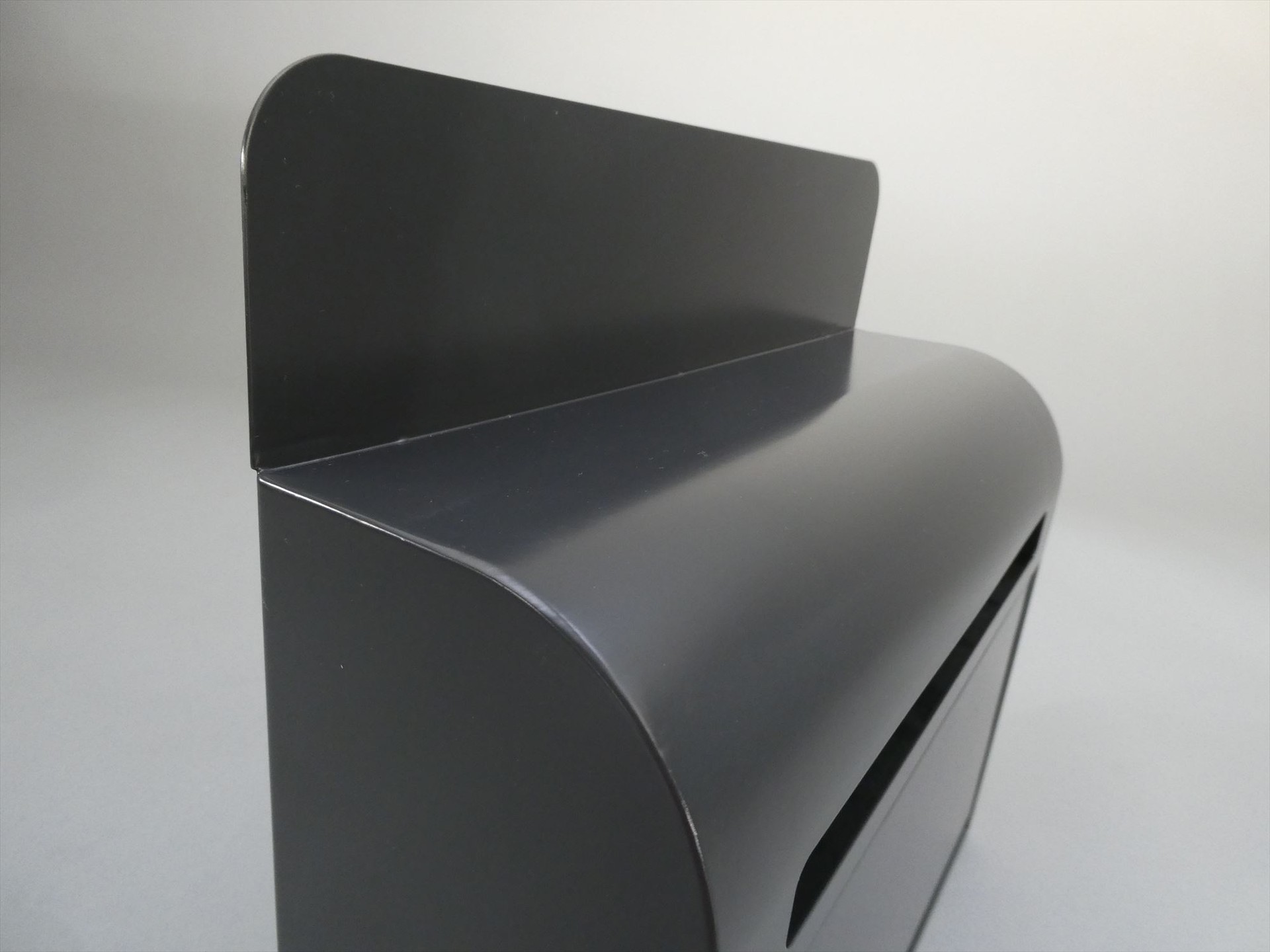

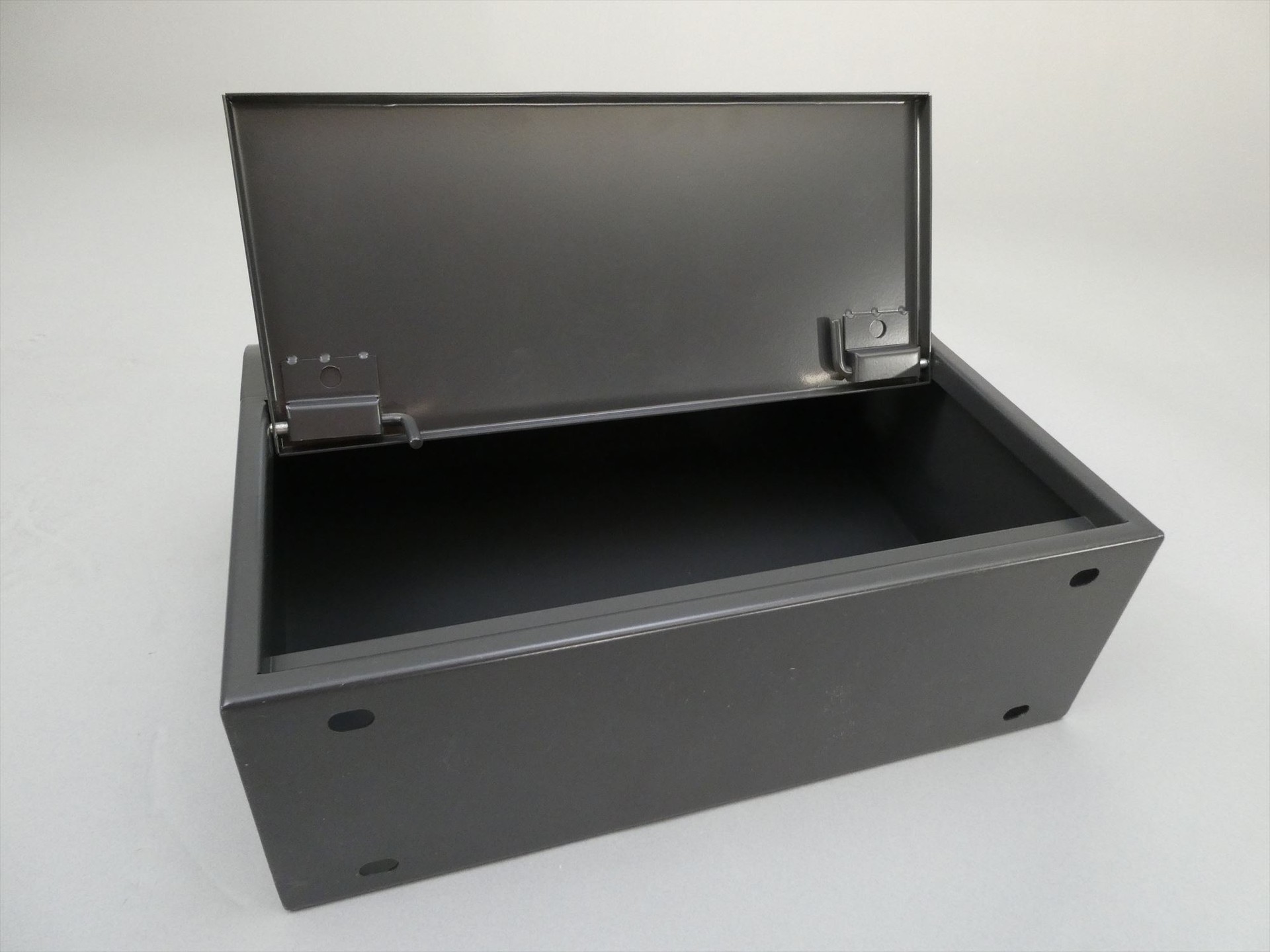

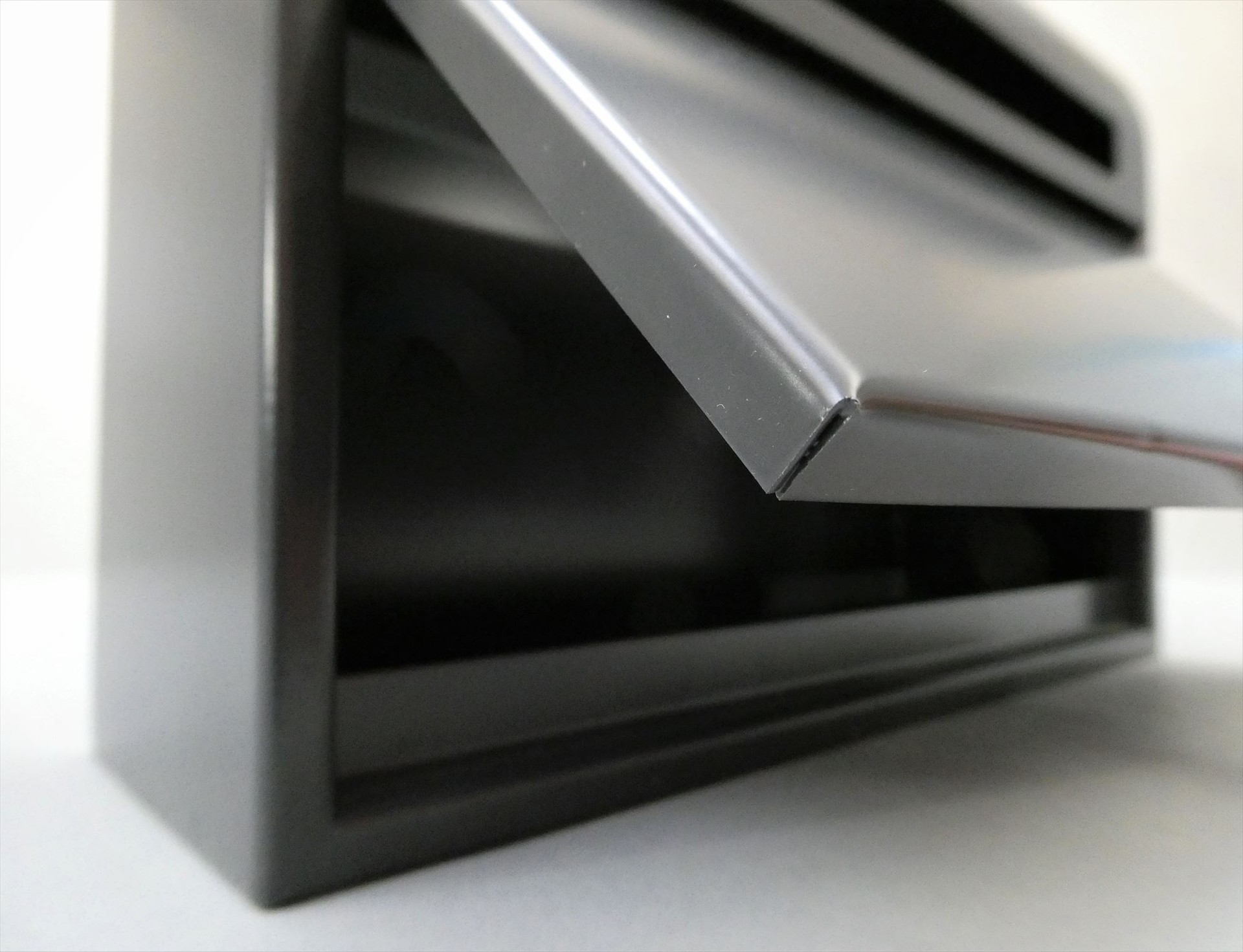

上部曲面(R形状)はステップベンディングで曲げ加工をした上で、溶接加工で製品を完成させた。郵便物を取り出す製品内部はスプリング(ばね)を利用して簡単に組み立てができるようになっている。
