第36回優秀板金製品技能フェア

溶接品の部 全26作品

溶接318

技能奨励賞

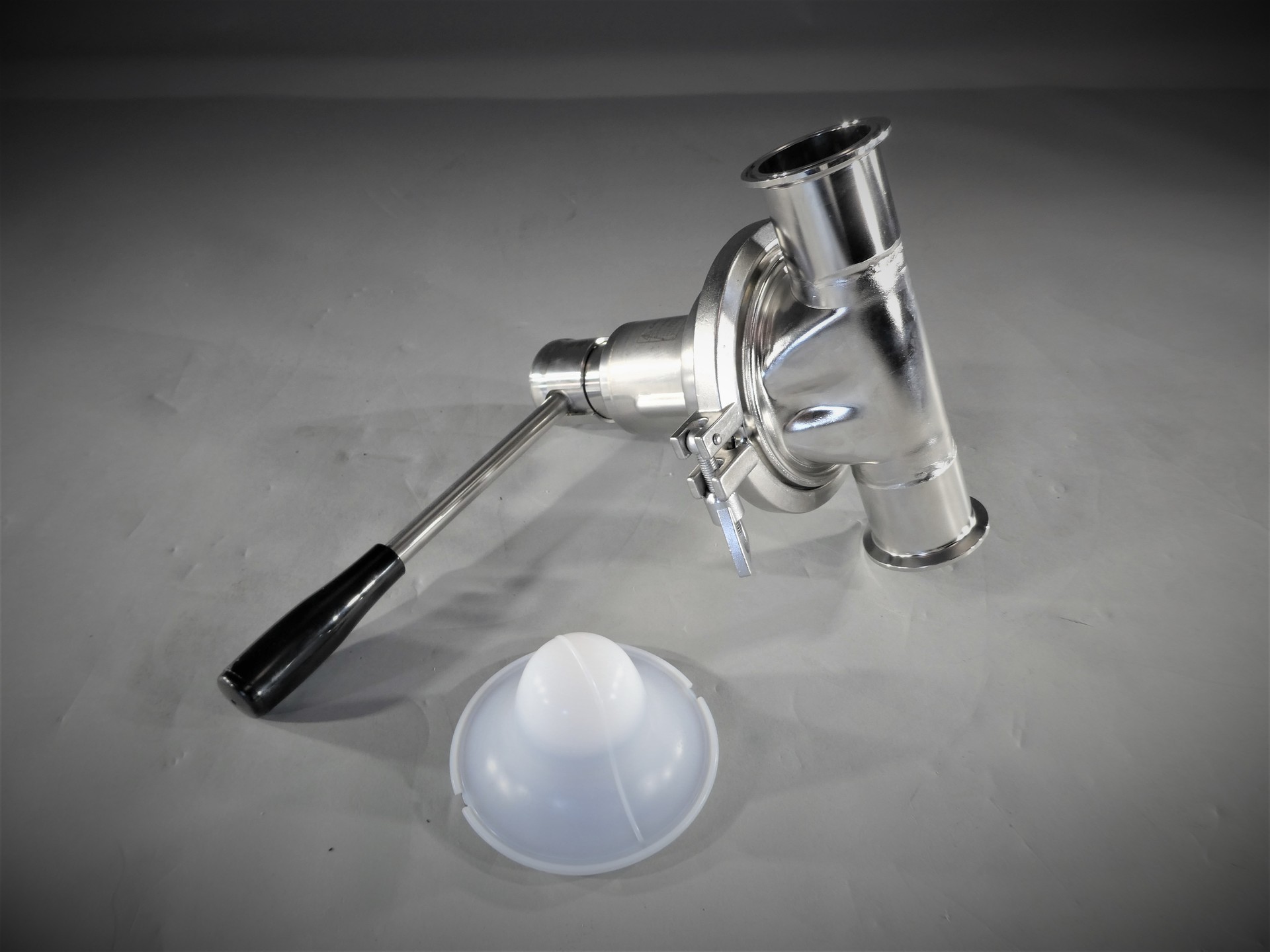

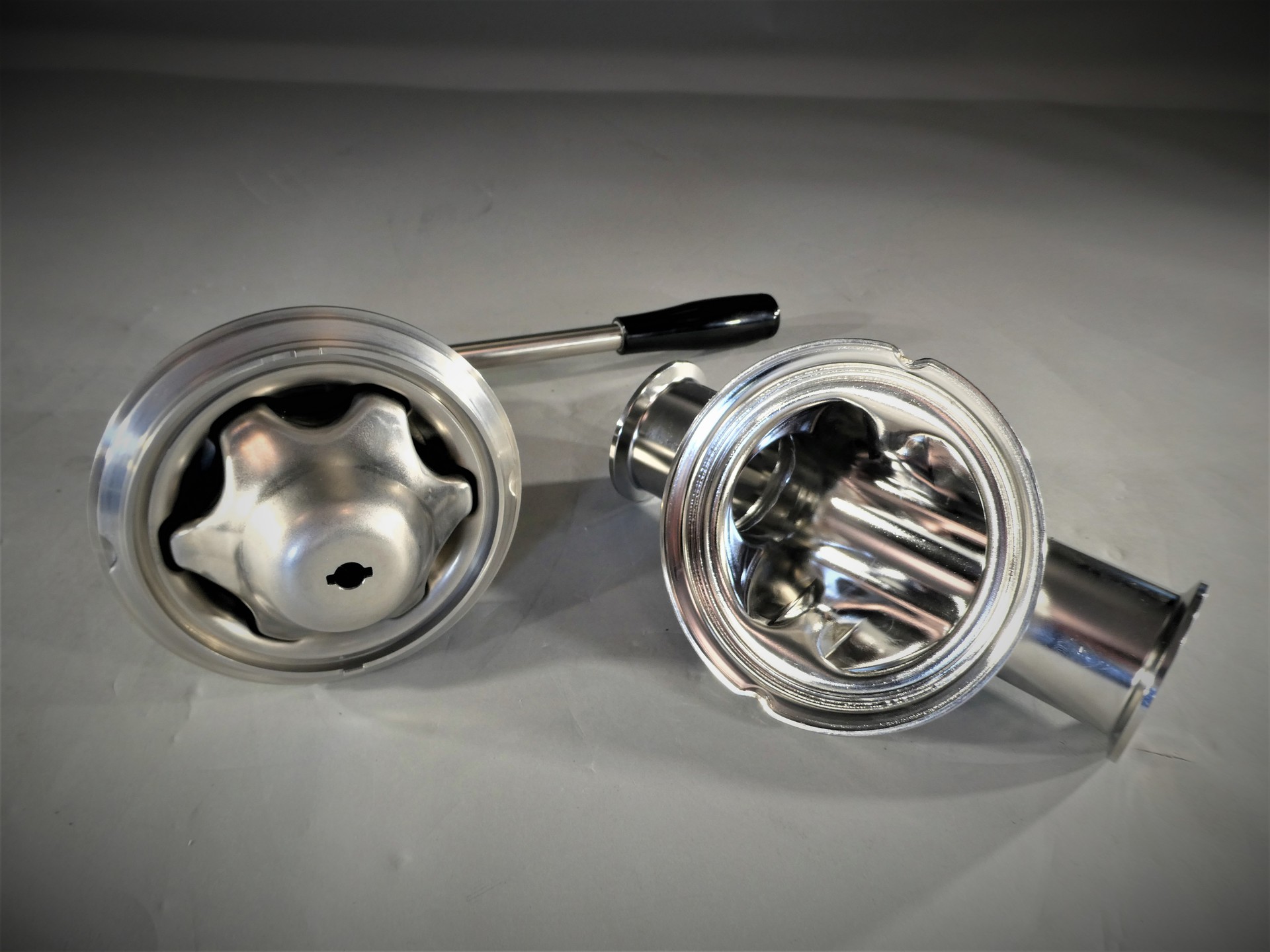

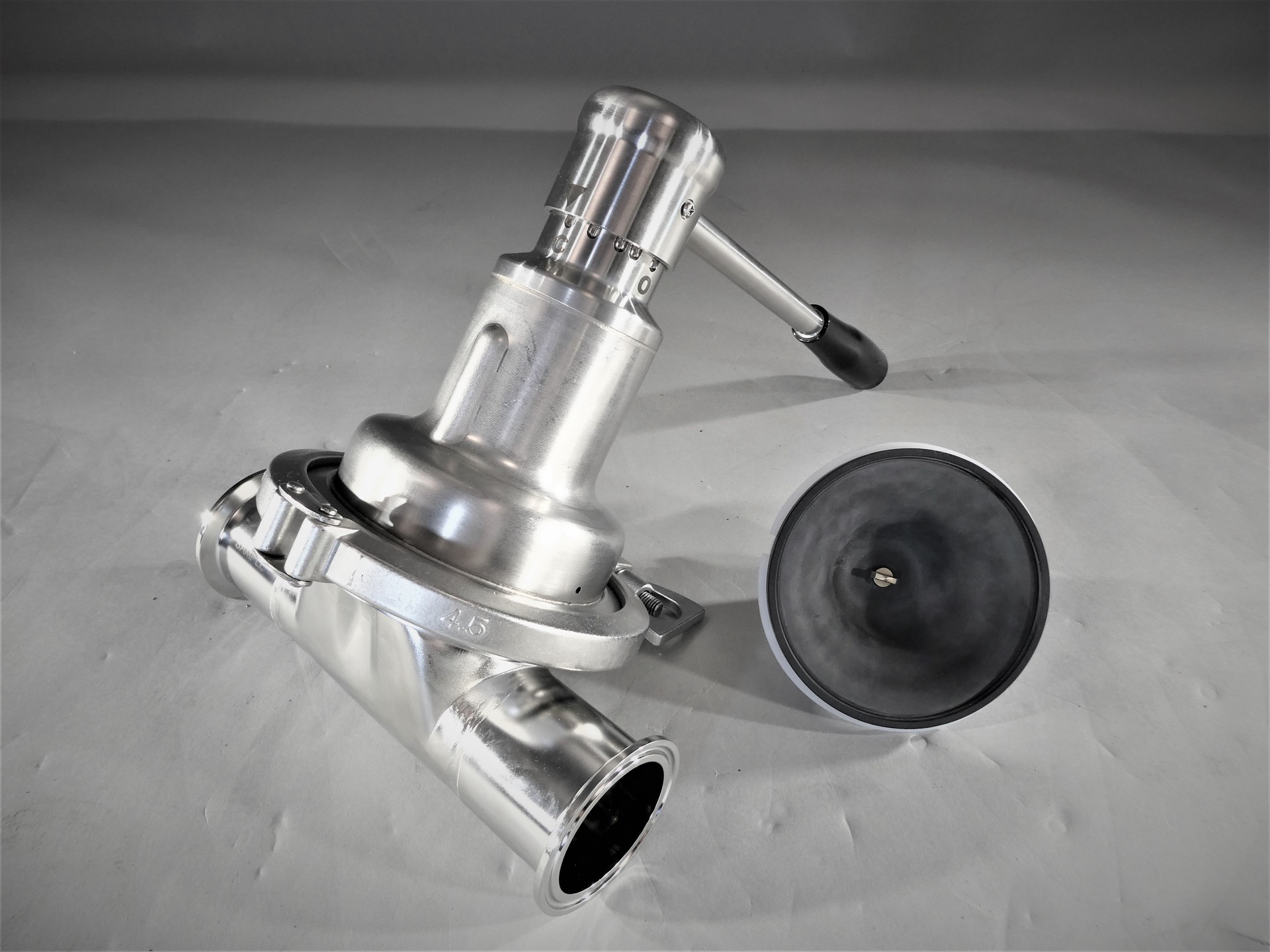

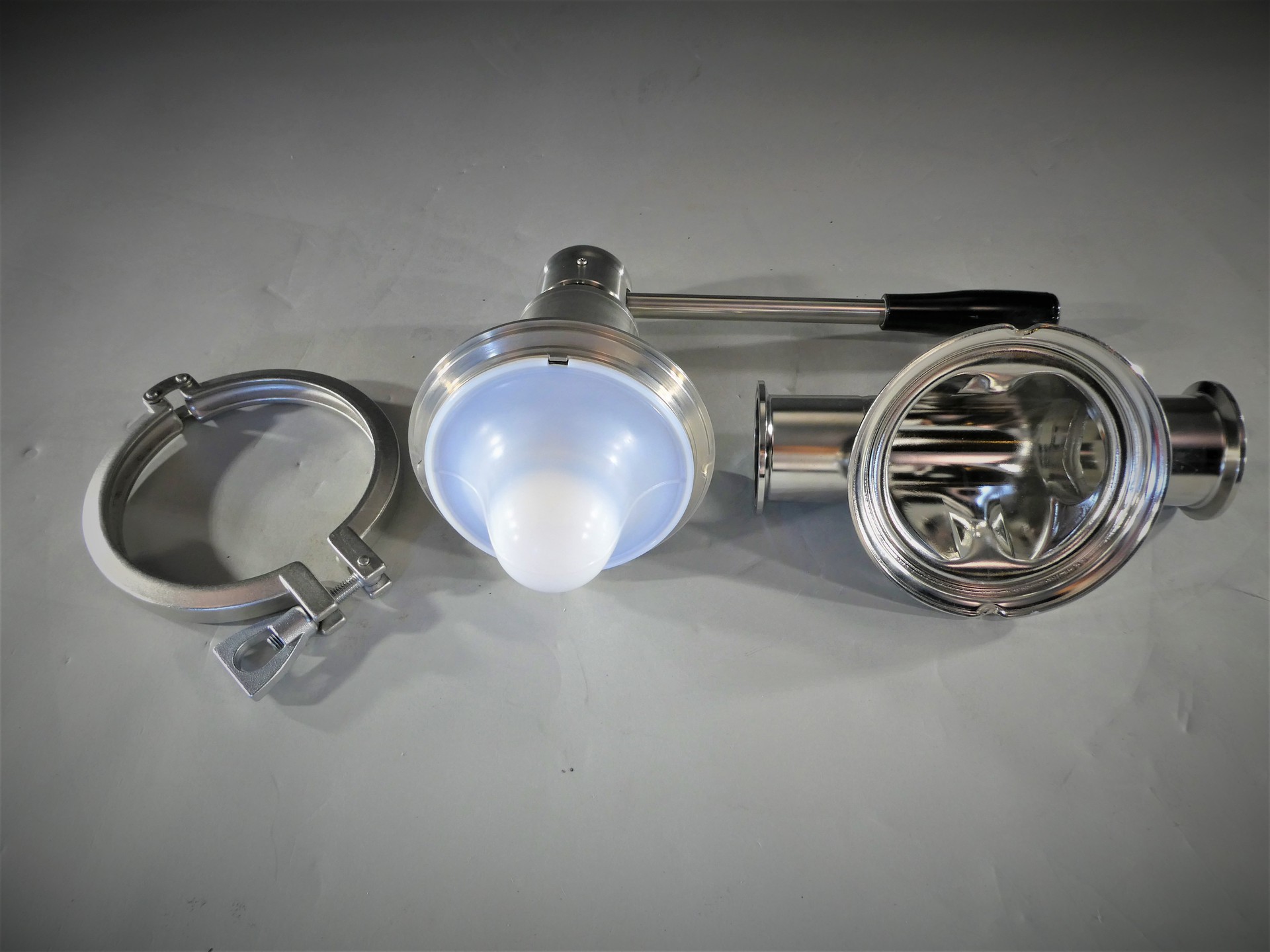

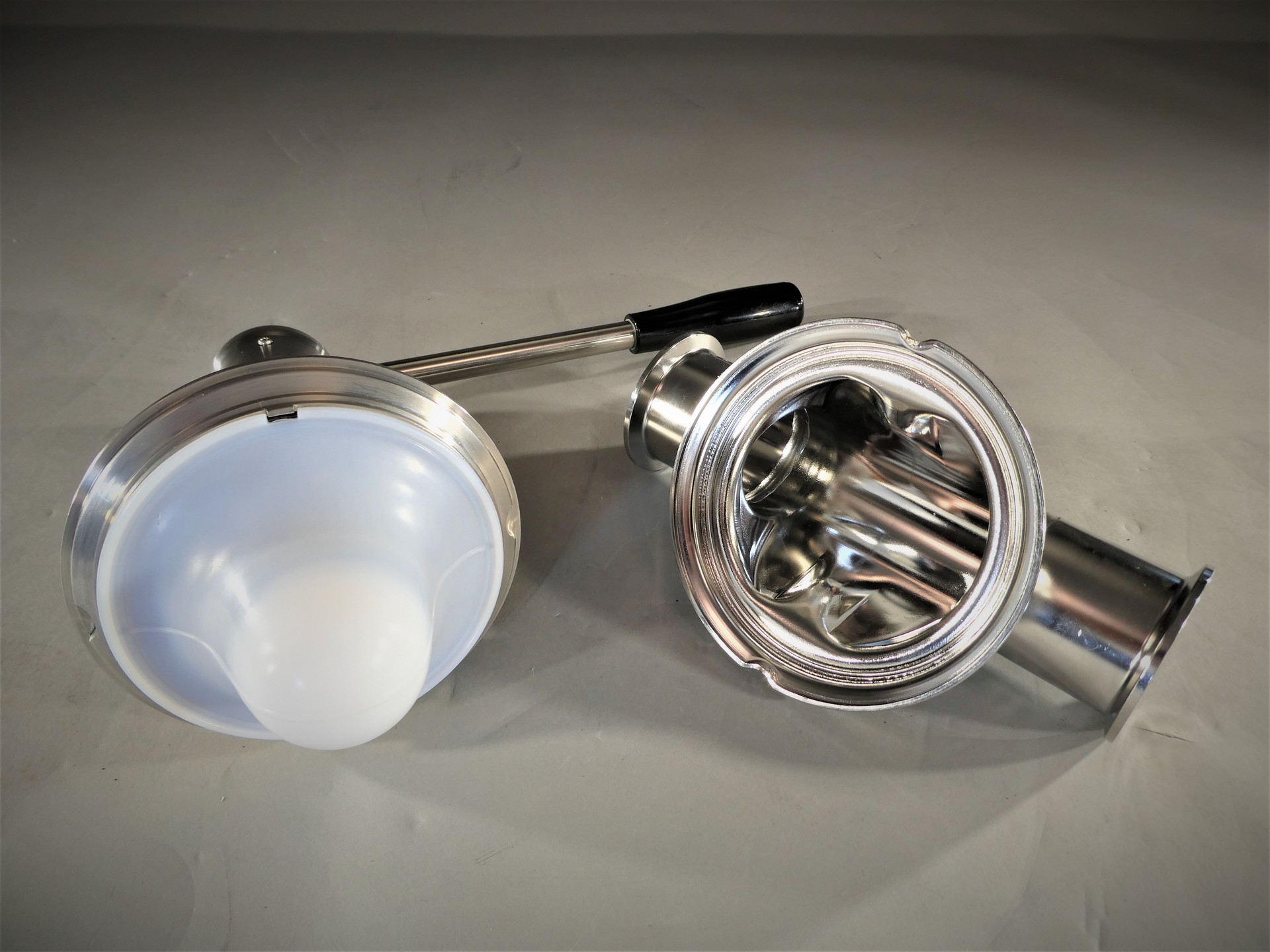

ダイヤフラムバルブ

株式会社 長崎プレス工業 (茨城県)

  • サイズ: W205 × D180 × H250 mm

  • 精度: ± 0.05 mm

  • プログラム時間: - 分

  • 加工時間: 60 分/個

  • 加工数量: 100 個

  • 材質: SUS316-L

  • 板厚: 1.5~3.0 mm

  • 作品種類: 量産品

加工工程

  • ブランク

  • 絞り

  • トリミング

  • 溶接

  • 仕上げ

アピールポイント

① 機械加工品を深絞りのプレス加工に工法転換

 従来は削りまたは鋳物で製作していた物を、深絞りプレス加工に工法転換することで、リードタイムの短縮とコストダウンと軽量化を達成しました。

 例)軽量化により設置工事の負担が軽減されましたし、メンテナンス性も向上しました。

② バフ仕上げ工程を省略することができました。

 電解研磨にすることでバフ仕上げで発生する異物を除去できました。

現在、機械加工品を板金加工に工法転換できるように取組んでいます。

配管8A~2インチサイズまで5種類、平均100ロット製造しています。
